Tại sao motor bị giật khởi động qua biến tần và cách xử lý

Khởi động thiết bị qua bộ biến đổi tần số giúp tối ưu dòng khởi động và bảo vệ cơ khí. Tuy nhiên hiện tượng motor bị giật khởi động qua biến tần xảy ra khi có sự sai lệch thông số cài đặt hoặc lỗi pha hệ thống. Sự cố cơ điện này biểu hiện qua hiện tượng trục động cơ rung lắc dữ dội ngay giây đầu tiên kích hoạt dòng điện.

Các lưu ý cốt lõi giúp loại bỏ lỗi motor bị giật khởi động qua biến tần nhanh chóng.

• Cài đặt thời gian tăng tốc phù hợp với đặc tính quán tính của tải trọng cơ khí thực tế.
• Kiểm tra và cân bằng điện áp 3 pha đầu ra của biến tần để tránh hiện tượng mất pha.
• Sử dụng chức năng tự động dò thông số động cơ để biến tần tối ưu hóa dòng điện kích từ.
• Lựa chọn các loại động cơ cơ điện chất lượng cao và đồng tâm trục cơ khí chính xác.

Dưới đây là phần phân tích kỹ thuật chi tiết giúp bạn nhanh chóng khắc phục lỗi vận hành này một cách an toàn.

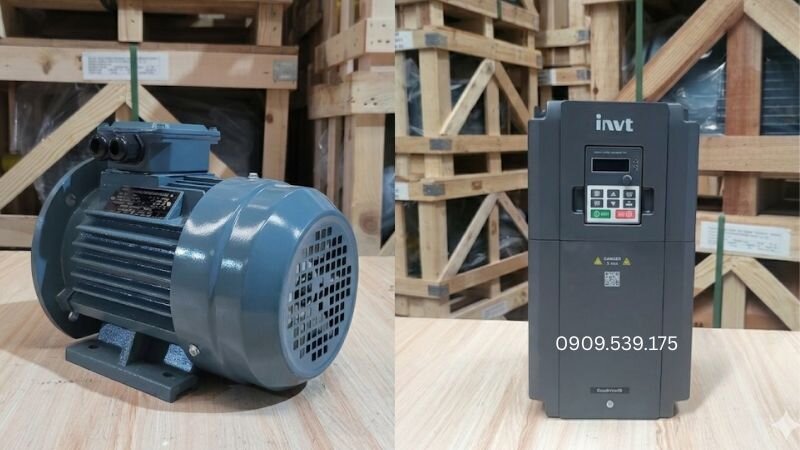

Tại sao motor bị giật khởi động qua biến tần và dấu hiệu?

Người vận hành cần chú ý các hiện tượng cơ học và điện học bất thường ngay khi nhấn nút khởi chạy hệ thống.

Việc kiểm soát sớm giúp giảm thiểu các nguy hại nghiêm trọng lên phần cứng trục máy và bảo vệ thiết bị điện.

• Trục động cơ rung lắc mạnh kèm theo tiếng va đập kim loại tại khớp nối truyền động.
• Dòng điện hiển thị trên màn hình biến tần dao động liên tục và không ổn định.
• Biến tần báo lỗi quá dòng hoặc quá tải ngay khi vừa nhận lệnh chạy từ người vận hành.
• Hiện tượng này xuất hiện ở cả dòng máy công nghiệp lẫn các thiết bị chạy nguồn motor điện 220v dân dụng.

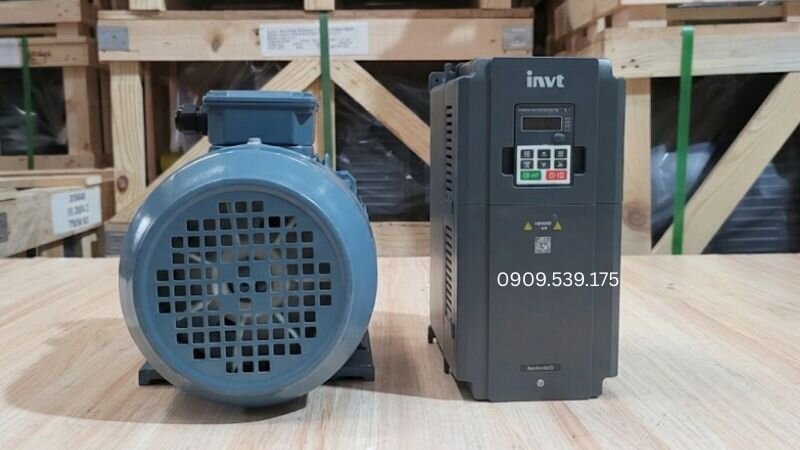

Nguyên nhân do sai lệch thông số cài đặt phần mềm

Các thiết lập sai lệch trong bộ nhớ biến tần là tác nhân trực tiếp làm mất kiểm soát momen lực lúc bắt đầu quay.

Tình trạng này thường xảy ra khi hệ thống chưa được tối ưu hóa cấu hình chạy thử nghiệm ban đầu.

Cài đặt thời gian tăng tốc quá ngắn

Thời gian tăng tốc quyết định tốc độ phản hồi tần số của bộ nghịch lưu từ tần số khởi điểm đến tần số vận hành định mức.

Khi cài đặt thông số này quá thấp, biến tần buộc phải tăng tần số đầu ra nhanh chóng để đạt tốc độ mong muốn.

Lực quán tính của tải lớn ngăn cản trục quay tăng tốc kịp thời, gây ra hiện tượng trượt từ trường dữ dội.

Lượng năng lượng điện từ tích tụ đột ngột tạo ra mô-men quay cưỡng bức cực lớn tác động lên trục khớp nối.

Mối quan hệ giữa mô-men khởi động và gia tốc góc được xác định qua biểu thức vật lý M = J * (dw / dt).

Khi khoảng thời gian dt quá nhỏ thì mô-men xoắn M sẽ tăng vọt vượt ngưỡng chịu đựng của hệ thống cơ khí.

Sai lệch thông số bù mô-men động cơ

Tính năng bù mô-men hỗ trợ nâng cao điện áp đầu ra ở dải tần số thấp nhằm thắng lực quán tính ban đầu.

Việc đặt hệ số tăng mô-men quá cao khiến điện áp cấp vào cuộn dây vượt quá yêu cầu tải thực tế.

Hiện tượng bão hòa từ trường lõi thép xảy ra làm động cơ điện phát tiếng rít lớn và giật cục liên tục.

Ngược lại, thông số này quá thấp khiến lực từ sinh ra không đủ kéo tải vượt qua ma sát tĩnh ban đầu.

Trục máy sẽ bị khựng lại rồi quay giật cục khi dòng điện tăng dần để bù đắp năng lượng thiếu hụt.

Khai báo không đúng thông số động cơ

Bộ vi xử lý của biến tần dựa vào dữ liệu định mức để tính toán mô hình toán học điều khiển dòng điện tối ưu.

Việc nhập sai các trị số như công suất định mức, dòng điện danh định hoặc số cực từ sẽ phá hỏng thuật toán kiểm soát vector.

Kể cả khi sử dụng motor điện tốt nhất, hệ thống vẫn không thể khởi động một cách êm ái và ổn định.

Sự sai lệch này làm lệch hướng dòng điện kích từ và dòng điện tạo mô-men xoắn do biến tần cung cấp.

Kết quả là dòng điện đầu ra dao động mạnh, kéo theo hiện tượng rung lắc lý học nghiêm trọng của rotor.

Việc hiệu chỉnh đường cong V/F thích hợp với đặc tính tải của động cơ điện công nghiệp đóng vai trò quyết định đến độ êm ái khi khởi động. Đối với tải bơm quạt cần chọn đường cong mô-men bình phương, trong khi tải băng chuyền yêu cầu đường cong mô-men không đổi để tránh hiện tượng rung giật cơ khí.

Nguyên nhân từ lỗi phần cứng và hệ cơ khí liên quan

Ngoài cấu hình phần mềm, những hư hỏng vật lý trên đường truyền hoặc trong cấu trúc máy cũng gây lỗi vận hành nghiêm trọng.

Việc kiểm tra kỹ lưỡng các bộ phận cơ khí sẽ giúp định vị chính xác nguồn gốc phát sinh rung động.

Sự cố mất pha đầu ra của biến tần

Hiện tượng mất cân bằng dòng điện 3 pha đầu ra triệt tiêu khả năng tạo từ trường quay đồng đều trong stator.

Khi một trong ba pha kết nối từ biến tần đến motor điện bị hở mạch, động cơ chỉ nhận dòng điện hai pha.

Lực từ trường lúc này dao động tuần hoàn lệch hướng thay vị quay tròn đều như sơ đồ thiết kế ban đầu.

Điều này khiến rotor bị giằng xé giữa hai chiều lực đối lập trong khoảnh khắc đầu tiên khi cấp nguồn.

Hiện tượng giật cục dữ dội xuất hiện kèm theo dòng điện tăng vọt gây kích hoạt lỗi quá dòng của biến tần.

Để khắc phục triệt để các sự cố cơ điện phức tạp, khách hàng hãy liên hệ ngay với Motordien.vn qua số điện thoại 0969 085 109 hoặc nhắn tin Zalo 0969085109 để nhận tư vấn kỹ thuật miễn phí.

Chúng tôi sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor, cam kết mang đến những giải pháp sửa chữa và vận hành tối ưu nhất.

Lỗi linh kiện bán dẫn trong biến tần

Các lỗi phần cứng nội tại của biến tần thường khó phát hiện nếu không sử dụng dụng cụ đo chuyên dụng.

Hư hỏng cổng điều khiển kích mở hoặc lão hóa linh kiện IGBT khiến điện áp ra các pha bị lệch nghiêm trọng.

Biến tần vẫn cấp nguồn nhưng dạng sóng dòng điện đầu ra bị méo dạng và xuất hiện nhiều thành phần sóng hài.

Dòng hài bậc cao sinh ra từ lỗi phần cứng này kích thích các tần số cộng hưởng cơ khí của mô tơ điện.

Rotor sẽ chuyển động giật cục liên tục trước khi bộ bảo vệ điện tử của hệ thống kịp ngắt nguồn.

Tình trạng kẹt tải hoặc lệch tâm cơ khí

Sự cản trở vật lý từ phía tải truyền động ảnh hưởng trực tiếp đến phản hồi momen của thiết bị động lực.

Khi khớp nối giữa trục motor điện công nghiệp và máy công tác bị lệch tâm, lực cản sẽ biến thiên theo góc quay.

Trục máy bị tì đè mạnh tại một số điểm gây giật cục cục bộ khi bắt đầu quay ở dải tần số thấp.

Hiện tượng kẹt ổ bi hoặc rỉ sét cơ cấu truyền động cũng tạo ra lực cản tĩnh ban đầu vô cùng lớn.

Thiết bị cố gắng bứt phá lực cản này bằng cách tăng dòng điện, tạo ra cú giật mạnh khi vừa thoát kẹt.

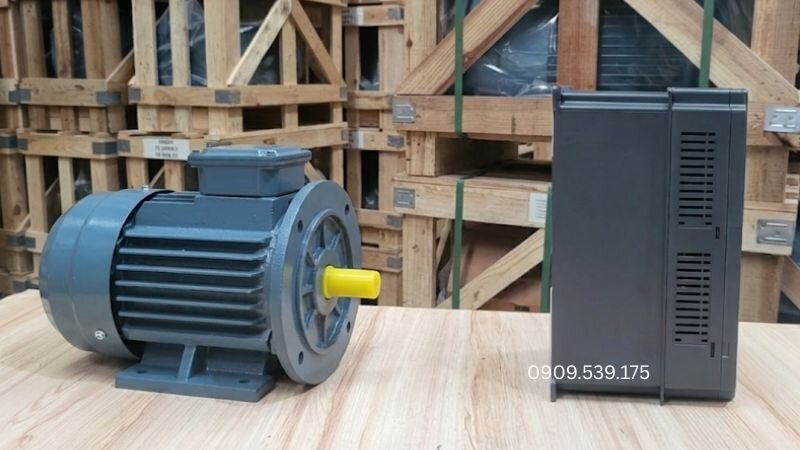

Liệt kê các hư hỏng vật lý trên linh kiện điện hoặc lỗi lắp ráp làm cản trở chuyển động[/caption>

Khắc phục triệt để motor bị giật khởi động qua biến tần

Quy trình khắc phục sự cố cần tiến hành tuần tự từ kiểm tra phần mềm đến khảo sát thực tế phần cơ khí.

Việc cô lập vùng lỗi chính xác giúp tiết kiệm thời gian sửa chữa và đảm bảo an toàn cho toàn hệ thống.

Hiệu chỉnh chính xác thông số phần mềm

Tối ưu hóa các cài đặt điều khiển là bước đầu tiên và đơn giản nhất để loại bỏ hiện tượng giật cục cơ học.

Hãy thực hiện nâng dần thời gian tăng tốc lên mức phù hợp để dòng khởi động không tăng vọt đột ngột.

Đối với các ứng dụng tải có quán tính lớn, thời gian tăng tốc nên cài đặt tối thiểu từ 5 đến 10 giây.

Kỹ thuật viên nên thực hiện quy trình tự động dò thông số động cơ ở chế độ không tải trước khi vận hành.

Chức năng này giúp biến tần tự đo đạc chính xác thông số điện trở cuộn dây nhằm tối ưu hóa thuật toán vector.

Giảm bớt hệ số bù mô-men khởi động nếu phát hiện motor điện bị nóng nhanh hoặc phát ra tiếng rít lớn.

Việc tinh chỉnh dải điện áp thấp giúp cân bằng tối ưu giữa mô-men động và mô-men tĩnh của tải trọng.

Đo đạc kiểm tra chi tiết phần cứng

Xác định tình trạng lỗi vật lý của hệ thống cáp dẫn, hộp cực đấu dây và cực bán dẫn công suất biến tần.

Hãy dùng đồng hồ vạn năng hoặc megaohm kế để đo độ cách điện và điện trở cân bằng giữa ba cuộn dây.

Sai lệch điện trở giữa các pha của mô tơ điện không được vượt quá ngưỡng quy định 2 phần trăm.

Kiểm tra kỹ lưỡng các điểm đấu nối tại cầu đấu hộp cực và các đầu cực đầu ra U, V, W của biến tần.

Các điểm siết ốc lỏng lẻo sẽ tạo ra điện trở tiếp xúc lớn gây mất pha cục bộ khi chịu tải dòng cao.

Xử lý triệt để hệ thống cơ học

Bảo dưỡng cơ khí định kỳ giúp giải phóng các lực cản tĩnh và triệt tiêu rung động ngoài ý muốn.

Hãy tháo rời khớp nối mềm hoặc dây đai để cô lập motor điện pha 220v ra khỏi hệ thống máy công tác.

Tiến hành chạy thử không tải để kiểm tra xem trục động cơ có quay êm ái và ổn định hay không.

Nếu máy chạy êm khi không tải, cần tiến hành cân tâm trục lại bằng thiết bị đo laser chuyên dụng.

Đồng thời tra thêm mỡ bôi trơn chất lượng cao vào các ổ đỡ vòng bi để giảm lực ma sát tĩnh khởi động.

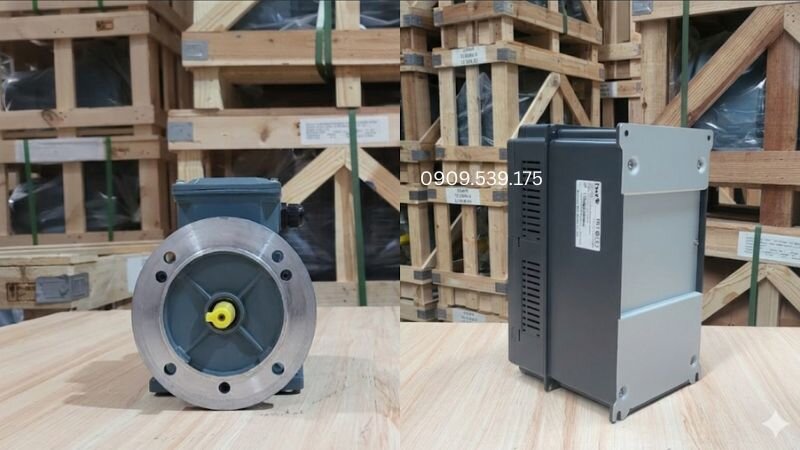

Các bước kiểm tra từ phần mềm đến phần cứng để khắc phục dứt điểm sự cố[/caption>

Việc chọn mua motor có công suất phù hợp với công suất biến tần là cực kỳ quan trọng đối với độ bền thiết bị. Khi lắp đặt hệ thống cơ điện công nghiệp, nên chọn biến tần có dòng định mức lớn hơn dòng định mức của động cơ một cấp để dự phòng biên độ quá tải lúc khởi động.

So sánh chế độ điều khiển biến tần ảnh hưởng khởi động

Mỗi phương thức điều khiển dòng điện của biến tần mang lại đặc tính mô-men khởi động khác biệt rõ rệt lên động cơ.

Việc lựa chọn đúng chế độ chạy sẽ giúp loại bỏ hoàn toàn các cú giật cơ học không mong muốn.

Chế độ điều khiển	Đặc điểm mô-men khởi động	Khả năng kiểm soát tốc độ	Mức độ giật khi khởi động	Ứng dụng phù hợp
Điều khiển V/F truyền thống	Thấp ở dải tần số thấp	Kém khi tải thay đổi đột ngột	Dễ bị giật nếu bù điện áp sai	Tải nhẹ, bơm nước, quạt gió công nghiệp
Vector không cảm biến	Cao ở tần số cực thấp	Tốt nhờ tự động bù hệ số trượt	Rất thấp, khởi động êm ái	Băng tải, máy nén, cơ cấu truyền động nặng
Vector vòng kín có Encoder	Cực kỳ cao ngay từ tốc độ bằng không	Hoàn hảo với độ chính xác cao	Không xảy ra hiện tượng rung giật	Cơ cấu nâng hạ, thang máy, máy cuộn chỉ

Ưu điểm và nhược điểm khi lắp thêm biến tần cho động cơ

Việc trang bị bộ biến tần mang lại nhiều cải tiến kỹ thuật vượt trội nhưng cũng đi kèm một số mặt hạn chế.

Người vận hành cần cân nhắc kỹ các yếu tố kỹ thuật và kinh tế trước khi đưa ra quyết định lắp đặt.

Ưu điểm nổi bật của giải pháp:

• Giúp điều chỉnh tốc độ quay của mô tơ điện 220v một cách linh hoạt theo yêu cầu công nghệ thực tế.
• Giảm dòng điện khởi động trực tiếp xuống mức bằng hoặc thấp hơn dòng định mức của thiết bị.
• Bảo vệ an toàn cho hệ thống điện lưới nội bộ và tăng tuổi thọ làm việc cho các cơ cấu cơ khí.
• Tích hợp sẵn các tính năng bảo vệ thông minh như chống quá dòng, quá tải và chống mất pha đầu ra.

Nhược điểm cần lưu ý khi sử dụng:

• Chi phí đầu tư mua sắm ban đầu cao hơn nhiều so với phương pháp khởi động trực tiếp bằng contactor.
• Biến tần có thể sinh ra sóng hài gây nhiễu loạn hoạt động của các thiết bị đo lường xung quanh.
• Yêu cầu kỹ thuật viên vận hành phải có kiến thức chuyên môn sâu để cài đặt và xử lý lỗi phát sinh.

Người vận hành khi có nhu cầu mua động cơ điện chất lượng cao nên chọn các dòng sản phẩm từ thương hiệu uy tín. Điều này giúp đảm bảo đặc tính điện từ của cuộn dây đồng nhất, giảm thiểu tối đa hiện tượng kẹt cơ hoặc rung giật do lỗi chế tạo cơ khí.

Nếu quý khách đang tìm kiếm địa chỉ mua motor điện công nghiệp uy tín hoặc cần cập nhật giá motor cạnh tranh nhất thị trường, hãy đến với Motordien.vn.

Chúng tôi phân phối đa dạng các dòng động cơ điện nhập khẩu chính hãng với đầy đủ chứng nhận chất lượng CO CQ và chính sách bảo hành dài hạn.

Hãy liên hệ ngay đường dây nóng 0969 085 109 hoặc Zalo 0969085109 để được tư vấn dòng sản phẩm động cơ điện giá rẻ tốt nhất cho hệ thống của bạn.

Câu hỏi thường gặp

Kết luận

Hiện tượng motor bị giật khởi động qua biến tần hoàn toàn có thể khắc phục triệt để nếu được chẩn đoán đúng quy trình.

Sự phối hợp đồng bộ giữa tối ưu tham số cấu hình và bảo dưỡng cơ khí định kỳ giúp thiết bị hoạt động bền bỉ lâu dài.

Khách hàng nên liên hệ các đơn vị bán mô tơ điện và phân phối biến tần uy tín để nhận sự hỗ trợ kỹ thuật chuẩn xác nhất.
