Stator là gì? Cấu tạo, nguyên lý hoạt động và ưu nhược điểm

Stator là một cấu phần cốt lõi trong động cơ điện, đóng vai trò then chốt trong việc tạo ra từ trường cần thiết để thiết bị vận hành. Nắm vững về cấu trúc, cơ chế hoạt động, cũng như các ưu và nhược điểm của stator sẽ giúp người dùng nâng cao hiệu suất và duy trì động cơ một cách hiệu quả hơn. Hãy cùng Thành Thái Motor tìm hiểu sâu hơn về bộ phận không thể thiếu này trong các thiết bị điện.

Stator là gì?

Stator, còn được biết đến với tên gọi phần cảm hay phần tĩnh, là bộ phận đứng yên của một động cơ điện hoặc máy phát điện. Nhiệm vụ chính của stator là sản sinh ra từ trường, qua đó tương tác với rotor (phần quay) để tạo ra chuyển động quay trong động cơ, hoặc phát sinh dòng điện trong trường hợp máy phát điện.

Stator là gì?

Cấu tạo chi tiết của stator

Stator được cấu thành từ hai bộ phận chính:

• Lõi thép stator: Được tạo thành từ việc ghép các lá thép kỹ thuật điện mỏng, được dập thành hình dạng vành khăn và có các rãnh để đặt dây quấn. Lõi thép có chức năng dẫn từ, hình thành một đường khép kín cho từ thông.
• Dây quấn stator: Sử dụng dây dẫn điện (thường là vật liệu đồng hoặc nhôm) được quấn thành nhiều cuộn và bố trí trong các rãnh của lõi thép. Dây quấn có nhiệm vụ tạo ra từ trường khi có dòng điện chạy qua.

Lõi thép stator

Lõi thép của stator thường được chế tạo từ các lá thép kỹ thuật điện có độ dày khoảng từ 0.35mm đến 0.5mm. Các lá thép này được phủ một lớp cách điện và xếp chồng lên nhau nhằm mục đích giảm thiểu tổn thất năng lượng do dòng điện xoáy (dòng Foucault) gây ra. Lõi thép có hình dạng trụ rỗng, với các rãnh được xẻ dọc theo chiều dài để chứa dây quấn.

Vật liệu để chế tạo lõi thép cần đảm bảo có từ tính cao, tổn thất từ trễ thấp và khả năng chịu nhiệt tốt. Thép silic (thép kỹ thuật điện) là loại vật liệu được sử dụng phổ biến nhất cho bộ phận này.

Dây quấn stator

Dây quấn của stator được làm từ dây dẫn điện có chất lượng cao, thường là dây đồng tráng men hoặc dây nhôm có bọc cách điện. Dây quấn được quấn thành các cuộn có số vòng và kích thước đa dạng, tùy thuộc vào thiết kế cụ thể của động cơ. Những cuộn dây này được đặt trong rãnh của lõi thép và được nối với nhau theo một sơ đồ nhất định để tạo ra từ trường mong muốn.

Việc lựa chọn loại vật liệu và tiết diện dây dẫn có tầm quan trọng lớn đến hiệu suất và tuổi thọ của động cơ điện. Dây dẫn cần có điện trở suất thấp, khả năng dẫn điện hiệu quả và khả năng chịu được nhiệt độ cao trong quá trình vận hành.

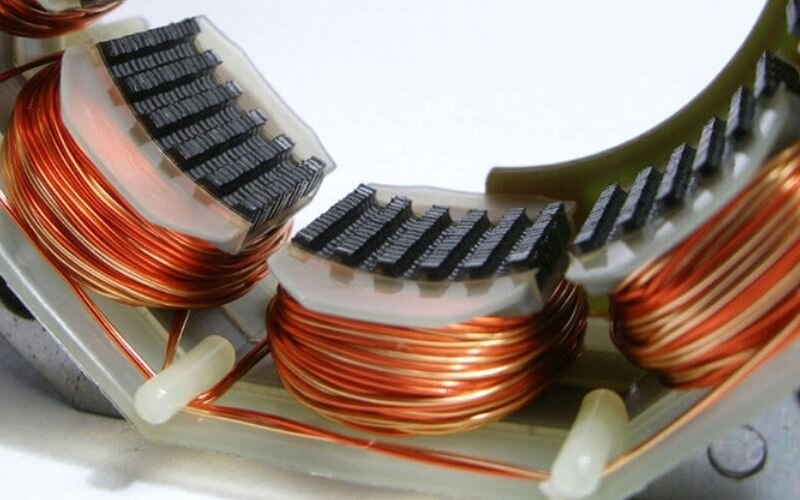

Cấu tạo chi tiết của stator

Chức năng và nguyên lý hoạt động của stato

Chức năng cốt lõi của stato là tạo ra từ trường. Khi dòng điện xoay chiều đi qua dây quấn stato, nó sẽ hình thành một từ trường xoay chiều. Từ trường này sau đó tương tác với từ trường của rotor, tạo ra một lực điện từ khiến rotor bắt đầu quay.

Đối với động cơ xoay chiều ba pha, dây quấn stato được phân thành ba pha và được bố trí lệch nhau một góc 120 độ điện. Khi có dòng điện ba pha chạy qua dây quấn này, nó sẽ tạo ra một từ trường quay với biên độ ổn định và tốc độ quay đồng bộ với tần số của dòng điện cấp vào.

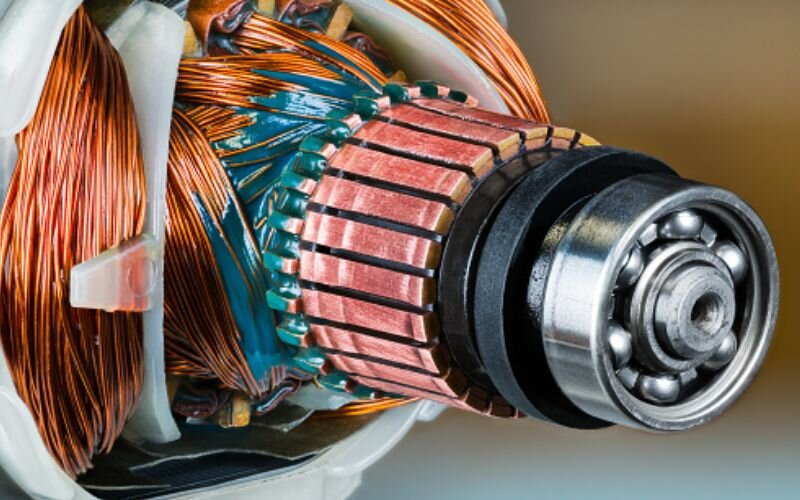

Chức năng và nguyên lý hoạt động của stato

Các loại stator phổ biến

Stator được phân loại thành nhiều dạng khác nhau, tùy thuộc vào loại động cơ điện và mục đích ứng dụng cụ thể. Dưới đây là một số loại stator thông dụng:

• Stator của động cơ xoay chiều ba pha: Đây là dạng stator được dùng rộng rãi nhất, tìm thấy trong nhiều ứng dụng công nghiệp và các thiết bị dân dụng.
• Stator của động cơ điện một pha: Loại stator này thường được trang bị trong các thiết bị gia dụng cỡ nhỏ, như quạt điện, máy bơm nước mini.
• Stator của động cơ điện một chiều: Loại stator này sử dụng nam châm vĩnh cửu hoặc các cuộn dây kích từ để phát sinh từ trường cần thiết.
• Stator của máy phát điện: Dạng stator này có vai trò quan trọng trong việc tạo ra dòng điện xoay chiều khi rotor quay.

Các loại stator phổ biến

So sánh stator và rotor

Điểm tương đồng giữa stator và rotor là gì?

• Cả stator và rotor đều có ý nghĩa sống còn trong quá trình biến đổi năng lượng điện thành cơ năng trong động cơ.
• Hai bộ phận này là những cấu thành cơ bản trong kiến trúc của động cơ điện, dù đó là động cơ DC hay AC.
• Sự vận hành của stator và rotor có mối quan hệ phụ thuộc lẫn nhau. Stator tạo ra từ trường, trong khi rotor quay trong từ trường đó để phát sinh lực tác động.

So sánh stator và rotor

Điểm khác biệt

Về cấu tạo

• Stator: Thường chứa các cuộn dây điện hoặc nam châm vĩnh cửu. Trong động cơ AC, nó thường có nhiều cuộn dây được quấn quanh một lõi sắt.
• Rotor: Thường ở dạng cuộn dây quấn quanh lõi sắt hoặc có thể là các thanh dẫn điện. Rotor trong động cơ DC có cấu trúc phức tạp hơn với bộ phận cổ góp (commutator).

Về nguyên lý hoạt động

• Stator: Có nhiệm vụ tạo ra từ trường cần thiết cho động cơ hoạt động. Trong động cơ AC, từ trường này sẽ quay do ảnh hưởng của dòng điện xoay chiều.
• Rotor: Quay trong từ trường được tạo ra bởi stator. Khi có dòng điện chạy qua rotor, nó sẽ tạo ra lực từ khiến rotor chuyển động quay.

Về chức năng

• Stator: Là phần đứng yên của động cơ, chủ yếu chịu trách nhiệm tạo ra từ trường.
• Rotor: Là phần quay của động cơ, thực hiện công việc cơ học và chuyển đổi năng lượng.

Về chi phí

• Stator: Chi phí sản xuất thường thấp hơn so với rotor, đặc biệt là trong các động cơ có cấu trúc phức tạp, do stator thường có thiết kế đơn giản hơn.
• Rotor: Chi phí có thể cao hơn do cấu tạo phức tạp, nhất là ở động cơ DC với cổ góp và các cuộn dây phức tạp.

Cách quấn stator

Quá trình quấn stator là một bước cực kỳ quan trọng trong việc chế tạo động cơ điện. Dưới đây là các bước để thực hiện việc quấn stator một cách chuẩn xác và hiệu quả:

Bước 1: Xác định kích thước stator

Trước tiên, bạn cần đo đạc chính xác kích thước của stator cần quấn. Các thông số cần đo bao gồm đường kính bên trong, đường kính bên ngoài và chiều dài của lõi. Những kích thước này sẽ là cơ sở để xác định lượng dây quấn cần dùng và cách bố trí dây trên stator.

Bước 2: Chuẩn bị khuôn quấn

Sau khi đã có các thông số kích thước, bước tiếp theo là tạo khuôn để quấn dây. Khuôn quấn giúp đảm bảo các vòng dây được sắp xếp chính xác và đều đặn. Bạn có thể dùng vật liệu như gỗ hoặc nhựa để làm khuôn, đảm bảo khuôn phù hợp với kích thước stator.

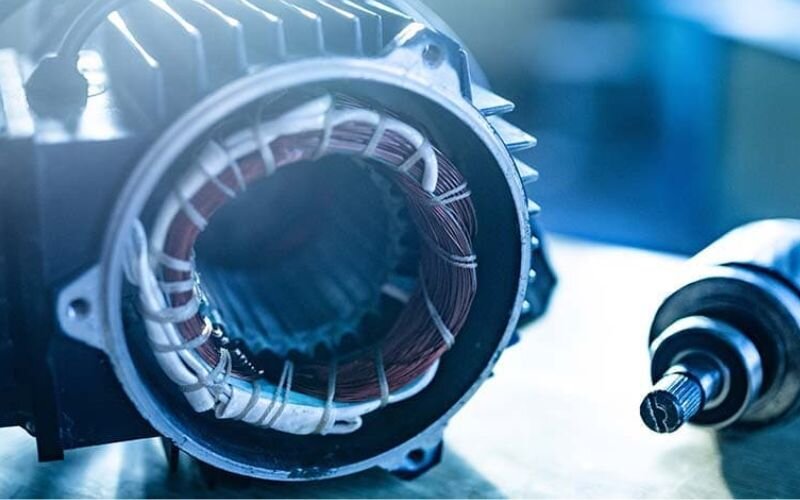

Cách quấn stator

Bước 3: Cắt giấy cách điện

Khi khuôn quấn đã hoàn thành, bạn cần cắt giấy cách điện sao cho phù hợp để sử dụng làm lớp ngăn cách giữa các lớp dây quấn. Giấy cách điện có tác dụng phòng ngừa các sự cố ngắn mạch giữa các cuộn dây, từ đó bảo vệ motor khỏi bị hư hại. Hãy đảm bảo kích thước giấy cắt phù hợp với khuôn.

Bước 4: Tiến hành quấn dây

Đây là bước bắt đầu quấn dây vào stator. Sử dụng loại dây đồng có khả năng dẫn điện tốt, quấn dây quanh khuôn theo đúng số lượng vòng đã được tính toán trước. Cần đảm bảo mỗi vòng quấn đều đặn và không bị chồng chéo lên nhau, điều này sẽ giúp tăng cường hiệu suất hoạt động của động cơ.

Bước 5: Lắp dây quấn vào stato

Sau khi hoàn tất việc quấn dây, bạn sẽ cẩn thận đưa các cuộn dây đã quấn vào các rãnh của stator. Hãy chắc chắn rằng các đầu dây được kết nối vững chắc và không có dấu hiệu đứt gãy. Kiểm tra kỹ lưỡng để đảm bảo mọi thành phần đều ở đúng vị trí trước khi kết thúc quá trình.

Ứng dụng của stator trong công nghiệp và đời sống

Stator là một thành phần không thể thiếu trong nhiều thiết bị điện và máy móc công nghiệp. Một số ứng dụng phổ biến của stator bao gồm:

• Động cơ điện công nghiệp: Stator được sử dụng rộng rãi trong các động cơ điện công suất lớn, vận hành máy móc sản xuất, băng tải, máy bơm công nghiệp và quạt thông gió.
• Máy phát điện: Đây là bộ phận cốt lõi trong máy phát điện, giúp tạo ra điện năng để cung cấp cho các hộ gia đình, nhà máy và công trình xây dựng.
• Thiết bị gia dụng: Stator có mặt trong nhiều thiết bị gia đình như quạt điện, máy giặt, tủ lạnh và máy bơm nước sinh hoạt.
• Phương tiện giao thông: Stator được ứng dụng trong các động cơ điện của xe điện, xe hybrid và tàu điện, góp phần vào sự phát triển của giao thông xanh.

Các yếu tố ảnh hưởng đến hiệu suất của stator

Hiệu suất làm việc của stator có tác động lớn đến hiệu suất tổng thể của động cơ điện. Một số yếu tố chính ảnh hưởng đến hiệu suất của stator bao gồm:

• Vật liệu chế tạo: Vật liệu dùng để chế tạo lõi thép và dây quấn cần đạt chất lượng cao, có độ dẫn điện tốt và tổn thất từ trễ thấp để tối ưu hiệu quả.
• Thiết kế: Việc thiết kế stator cần được tối ưu hóa để giảm thiểu các tổn thất năng lượng do dòng điện xoáy, từ thông tản và điện trở của dây quấn.
• Chế độ vận hành: Các yếu tố như điện áp, tần số, tải trọng và nhiệt độ trong quá trình vận hành động cơ cũng ảnh hưởng đáng kể đến hiệu suất của stator.

Bảo trì và sửa chữa stator

Để đảm bảo stator hoạt động ổn định và có tuổi thọ bền bỉ, việc thực hiện bảo trì và sửa chữa định kỳ là vô cùng cần thiết. Một số công việc bảo trì và sửa chữa stator bao gồm:

• Vệ sinh: Thực hiện vệ sinh thường xuyên để loại bỏ bụi bẩn, dầu mỡ bám trên bề mặt stato, giúp đảm bảo khả năng tản nhiệt hiệu quả.
• Kiểm tra: Định kỳ kiểm tra tình trạng cách điện của dây quấn, độ chắc chắn của các mối nối và tình trạng của lõi thép.
• Sửa chữa: Tiến hành sửa chữa hoặc thay thế các bộ phận đã bị hư hỏng, ví dụ như dây quấn bị cháy hoặc lõi thép bị mòn.
• Quấn lại dây stato: Trong trường hợp dây quấn bị cháy hoặc hư hỏng nặng, việc quấn lại dây stator là cần thiết. Quá trình này đòi hỏi kỹ thuật cao và sử dụng các vật liệu chất lượng.

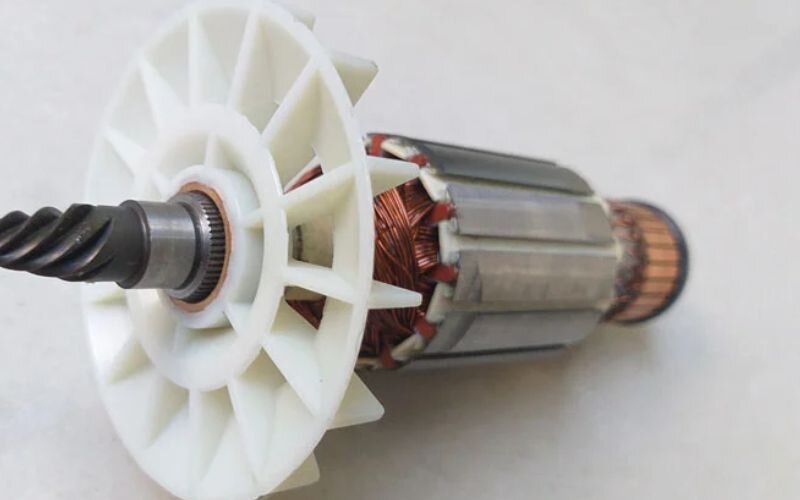

Bảo trì và sửa chữa stator

Lưu ý khi sử dụng và lựa chọn stato

Khi tiến hành sử dụng và lựa chọn stato, người dùng cần đặc biệt chú ý đến một số điểm sau:

• Chọn đúng loại stator: Lựa chọn loại stator phù hợp với mẫu động cơ điện và mục đích sử dụng cụ thể của ứng dụng.
• Đảm bảo chất lượng: Ưu tiên chọn stator từ các nhà sản xuất có uy tín, đảm bảo chất lượng sản phẩm và có tuổi thọ sử dụng cao.
• Tuân thủ hướng dẫn: Luôn tuân thủ nghiêm ngặt các hướng dẫn của nhà sản xuất về việc lắp đặt, vận hành và bảo trì stator để đảm bảo an toàn và hiệu quả.
• Kiểm tra định kỳ: Thực hiện kiểm tra stato một cách định kỳ để kịp thời phát hiện các dấu hiệu hư hỏng và có biện pháp xử lý sớm.

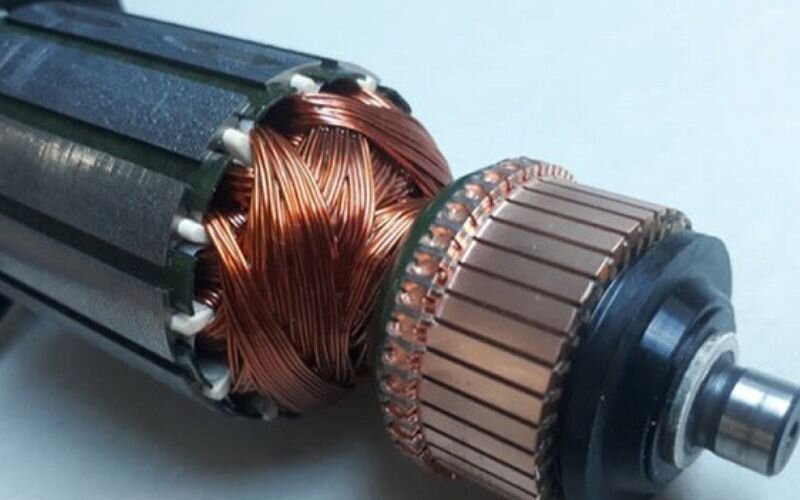

Lưu ý khi sử dụng và lựa chọn stator

Kết luận

Stator không chỉ là một bộ phận tĩnh trong motor mà còn là yếu tố quyết định đến hiệu suất hoạt động và độ bền của thiết bị. Việc hiểu rõ các thông tin về stator sẽ giúp người dùng đưa ra những quyết định sáng suốt trong quá trình lắp đặt và bảo trì motor. Sự hiểu biết này cũng góp phần nâng cao hiệu quả sử dụng động cơ trong các ứng dụng công nghiệp.
