Quấn động cơ 3 pha là một kỹ thuật nền tảng trong lĩnh vực điện, quyết định trực tiếp đến hiệu suất vận hành và tuổi thọ của động cơ điện. Một quy trình quấn dây chính xác không chỉ giúp máy móc hoạt động ổn định mà còn giảm thiểu rủi ro hỏng hóc và tối ưu hóa mức tiêu thụ năng lượng. Bài viết này sẽ cung cấp hướng dẫn chi tiết về các bước quấn động cơ 3 pha một cách chuyên nghiệp.
Khái niệm về động cơ 3 pha
Động cơ điện 3 pha, hay còn gọi là motor điện 3 pha, là thiết bị biến đổi năng lượng điện xoay chiều thành cơ năng, cụ thể là chuyển động quay. Các động cơ này thường hoạt động với nguồn điện áp 3 pha như 220/380V hoặc 380/660V. Chúng đóng vai trò thiết yếu trong việc vận hành nhiều loại máy móc và thiết bị, đặc biệt là trong các ứng dụng đòi hỏi công suất lớn như máy móc công nghiệp, hệ thống bơm, và quạt công suất cao, nhờ khả năng vận hành mạnh mẽ và hiệu quả.

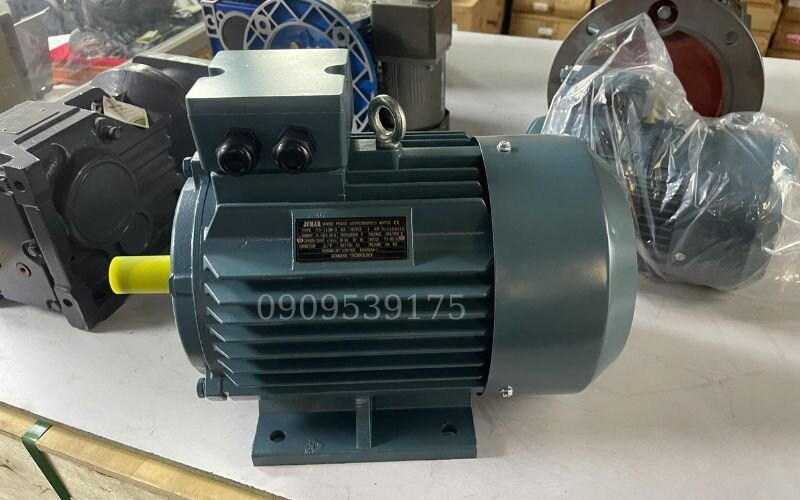

Khái niệm động cơ 3 pha
Ứng dụng của động cơ 3 pha trong đời sống
Động cơ 3 pha có mặt trong nhiều lĩnh vực quan trọng của đời sống và công nghiệp, bao gồm:
Vận hành các dây chuyền sản xuất tự động, máy móc chế biến thực phẩm và các thiết bị tự động hóa công nghiệp.
Là thành phần chủ chốt trong các hệ thống cấp nước, máy bơm công nghiệp và thiết bị tưới tiêu nông nghiệp, đảm bảo hoạt động hiệu quả và bền vững.
Được lắp đặt trong các hệ thống quạt làm mát, quạt thông gió và thiết bị điều hòa không khí để cải thiện chất lượng không khí trong các nhà máy và công trình lớn.
Cung cấp sức mạnh cho các hệ thống nâng hạ như thang máy, cần cẩu và băng chuyền, hỗ trợ việc vận chuyển hàng hóa và vật liệu.
Vận hành máy nén khí công nghiệp, cung cấp nguồn khí nén ổn định cho nhiều quy trình sản xuất.
Sử dụng trong các máy tiện, máy phay và các thiết bị gia công cơ khí khác, giúp tạo ra sản phẩm với độ chính xác cao.
Là bộ phận cốt lõi của robot công nghiệp và các hệ thống điều khiển tự động, góp phần nâng cao năng suất và giảm thiểu sai sót trong sản xuất.
Ứng dụng của động cơ 3 pha trong đời sống
Tầm quan trọng của việc quấn động cơ 3 pha chính xác
Việc quấn motor 3 pha đúng kỹ thuật mang lại nhiều lợi ích đáng kể, không chỉ đảm bảo hiệu suất hoạt động mà còn kéo dài tuổi thọ của thiết bị. Dưới đây là những điểm nổi bật về tầm quan trọng của quy trình này:
Đảm bảo hiệu suất hoạt động tối ưu
Quấn dây động cơ điện một cách chính xác giúp động cơ vận hành hiệu quả, đạt công suất tối đa và giảm thiểu đáng kể tổn thất năng lượng. Các cuộn dây được quấn chuẩn xác sẽ tạo ra một từ trường mạnh mẽ và ổn định, giúp động cơ hoạt động trơn tru và hiệu quả.
Kéo dài độ bền và tuổi thọ thiết bị
Một quy trình quấn dây không chính xác có thể dẫn đến tình trạng quá nhiệt, gây hư hỏng cuộn dây và làm giảm tuổi thọ của động cơ. Ngược lại, việc quấn dây đồng vào động cơ 3 pha đúng cách sẽ giảm thiểu sự mài mòn và hỏng hóc, từ đó kéo dài thời gian sử dụng của thiết bị.
Giảm thiểu nguy cơ hỏng hóc
Khi cuộn dây được quấn cẩn thận và chính xác, nguy cơ xảy ra hiện tượng ngắn mạch hoặc rò rỉ điện sẽ được hạn chế tối đa. Điều này không chỉ bảo vệ động cơ khỏi các sự cố nghiêm trọng mà còn đảm bảo an toàn cho người sử dụng và các thiết bị khác trong cùng hệ thống.
Tầm quan trọng của việc quấn động cơ 3 pha chính xác
Tối ưu hóa chi phí bảo trì
Động cơ được quấn chính xác ít khi gặp phải các sự cố kỹ thuật, giúp giảm đáng kể chi phí bảo trì và sửa chữa. Điều này không chỉ tiết kiệm thời gian mà còn cắt giảm tổng chi phí vận hành và bảo dưỡng hệ thống trong dài hạn.
Nâng cao chất lượng sản phẩm đầu ra
Trong nhiều ngành công nghiệp, động cơ điện 3 pha là một thành phần không thể thiếu trong chuỗi sản xuất. Việc quấn dây đúng cách góp phần duy trì chất lượng sản phẩm cuối cùng, đảm bảo các sản phẩm đáp ứng đúng tiêu chuẩn kỹ thuật và yêu cầu của khách hàng.
Tăng cường độ tin cậy của hệ thống
Động cơ được quấn dây chính xác sẽ hoạt động ổn định và đáng tin cậy hơn, nâng cao tổng thể độ tin cậy của toàn bộ hệ thống. Đây là yếu tố cực kỳ quan trọng đối với các ứng dụng yêu cầu hoạt động liên tục 24/7, như trong lĩnh vực sản xuất và tự động hóa.
8 bước quấn động cơ 3 pha
Việc quấn motor điện, đặc biệt là cách quấn dây motor 3 pha, đòi hỏi người thợ phải có kỹ năng chuyên môn cao và am hiểu sâu sắc từng bước của quy trình. Nếu bạn đang tìm kiếm phương pháp quấn motor 3 pha chuẩn kỹ thuật để đảm bảo động cơ hoạt động bền bỉ, dưới đây là hướng dẫn chi tiết qua 8 bước cơ bản nhất để thực hiện cách quấn mô tơ điện.
Bước 1: Chuẩn bị dụng cụ và vật liệu
Để bắt đầu quá trình quấn động cơ, việc chuẩn bị đầy đủ dụng cụ và vật liệu là cực kỳ quan trọng.
Băng keo cách điện: Dùng để cố định các cuộn dây và đảm bảo an toàn cách điện.
Thước đo: Để đo chính xác chiều dài dây và kích thước khuôn quấn.
Đồng hồ đo điện: Dùng để kiểm tra điện trở và xác nhận đấu dây chính xác.
Vật liệu cần chuẩn bị:
Dây quấn: Thường là dây đồng hoặc nhôm, có đường kính phù hợp với thông số kỹ thuật.
Giấy cách điện: Để cách ly các cuộn dây và ngăn chặn tiếp xúc với thân động cơ.
Băng dính cách điện: Sử dụng để cố định các cuộn dây và tăng cường lớp cách điện.
Trước khi bắt tay vào công việc, hãy đảm bảo rằng tất cả dụng cụ và vật liệu đều trong tình trạng tốt và sẵn sàng sử dụng.
Bước 2: Thiết kế và làm khuôn
Bước đầu tiên trong quy trình quấn dây động cơ 3 pha là thiết kế và chế tạo khuôn quấn. Bạn cần phác thảo sơ đồ khuôn trên giấy, đảm bảo rằng hình dạng và kích thước phù hợp hoàn toàn với động cơ cụ thể.
Ghi chép lại các thông số kỹ thuật quan trọng như số vòng dây, phương án bố trí cuộn dây, sơ đồ quấn dây motor 3 pha, đường kính dây đồng, và loại vật liệu cách điện. Đây sẽ là cơ sở nền tảng để bạn thực hiện đúng cách quấn lại động cơ điện sau này.

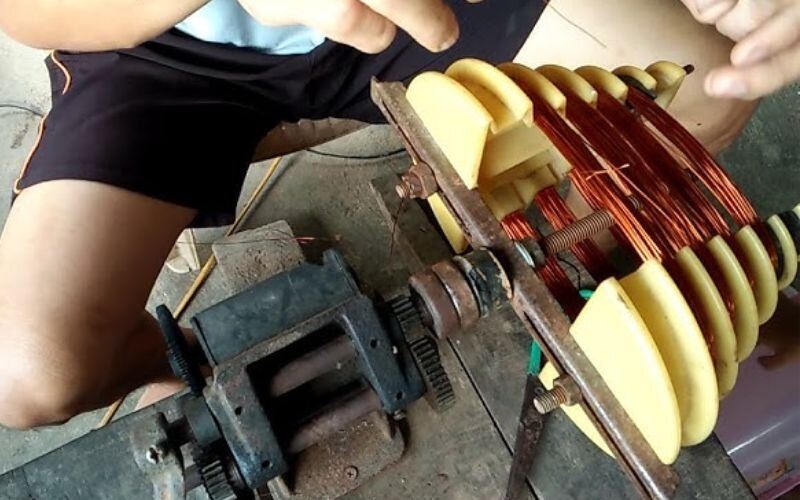

Làm khuôn để quấn motor 3 pha
Khi thiết kế đã hoàn chỉnh, tiến hành cắt khuôn từ các vật liệu như gỗ hoặc nhựa theo đúng kích thước đã định. Việc chọn vật liệu cho khuôn là rất quan trọng, đảm bảo chúng đủ bền để chịu được áp lực trong quá trình quấn mà không bị biến dạng.
Cuối cùng, để bảo vệ dây quấn khỏi hư hại trong quá trình thao tác, cần làm mịn bề mặt khuôn. Dùng giấy nhám mài nhẵn các cạnh sắc, đảm bảo không có chi tiết nào có thể gây xước hoặc đứt dây. Bước này sẽ giúp quá trình quấn diễn ra suôn sẻ và hiệu quả hơn.
Bước 3: Lót vật liệu cách điện
Công đoạn đầu tiên khi lót cách điện là chuẩn bị giấy cách điện. Bạn cần cắt giấy cách điện thành các mảnh có kích thước phù hợp với khuôn quấn đã được thiết kế. Kích thước này phải đủ lớn để che phủ toàn bộ bề mặt tiếp xúc với dây quấn, đảm bảo an toàn và hiệu quả cách điện tối ưu.

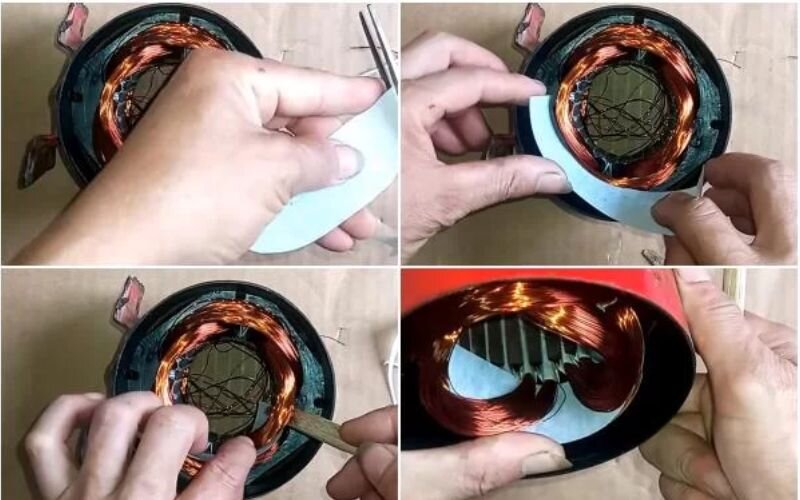

Lót cách điện trong khi quấn motor 3 pha
Sau khi cắt, tiến hành lót giấy cách điện vào khuôn. Đặt các mảnh giấy sao cho chúng phủ kín mọi bề mặt, đặc biệt là những khu vực mà dây quấn sẽ tiếp xúc. Việc lót giấy cách điện đúng cách không chỉ bảo vệ động cơ mà còn ngăn chặn sự tiếp xúc trực tiếp giữa dây quấn và thân động cơ, từ đó giảm thiểu nguy cơ rò rỉ điện.
Hãy kiểm tra cẩn thận để đảm bảo không còn khe hở nào giữa giấy cách điện và khuôn. Bất kỳ khoảng trống nhỏ nào cũng có thể dẫn đến tiếp xúc không mong muốn và ảnh hưởng đến hiệu suất của động cơ. Đảm bảo lớp cách điện được đặt chính xác sẽ góp phần vào thành công của quá trình quấn và giúp động cơ hoạt động an toàn, ổn định.
Bước 4: Thực hiện quấn dây lên khuôn
Sau khi khuôn và vật liệu cách điện đã sẵn sàng, bước tiếp theo là tiến hành quấn dây. Bạn hãy đưa một đầu dây vào khuôn và bắt đầu quấn theo chiều đã định, thường là chiều kim đồng hồ hoặc ngược lại. Việc xác định đúng chiều quấn là vô cùng quan trọng, vì nó ảnh hưởng trực tiếp đến cách từ trường được tạo ra bên trong động cơ.

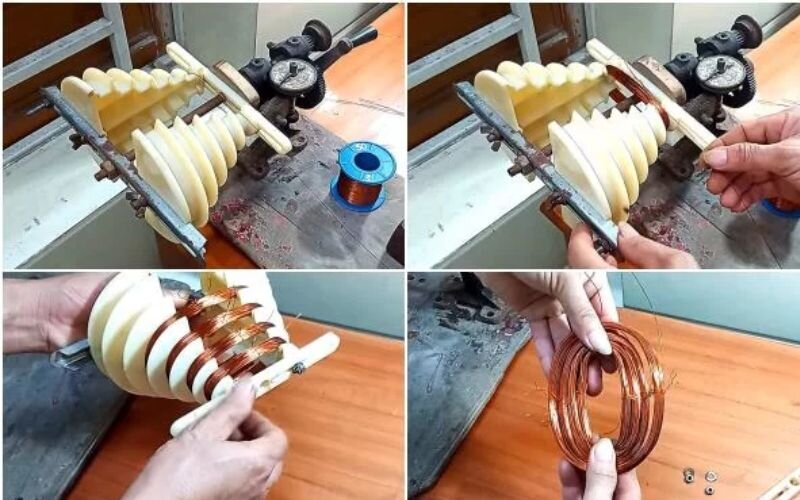

Quấn dây lên khuôn động cơ 3 pha
Trong suốt quá trình quấn, cần tuân thủ nghiêm ngặt số vòng dây theo thiết kế kỹ thuật đã được xác định trước. Điều này đảm bảo động cơ sẽ hoạt động với công suất và hiệu suất tối ưu. Nếu cần, hãy ghi chép lại số vòng quấn để dễ dàng theo dõi và kiểm tra sau này, đồng thời giúp phát hiện bất kỳ sai sót nào.
Việc kiểm soát độ chặt của các vòng dây khi quấn cũng rất quan trọng. Hãy quấn dây với độ căng vừa phải: không quá chặt để tránh làm đứt dây, nhưng cũng không quá lỏng để ngăn ngừa ma sát và tình trạng quá nhiệt. Sử dụng cảm giác từ đôi tay để điều chỉnh độ chặt khi cần thiết. Điều chỉnh độ chặt đúng cách sẽ đảm bảo các vòng dây được sắp xếp gọn gàng và ổn định, từ đó nâng cao hiệu suất hoạt động của động cơ.
Bước 5: Lòng dây vào rãnh

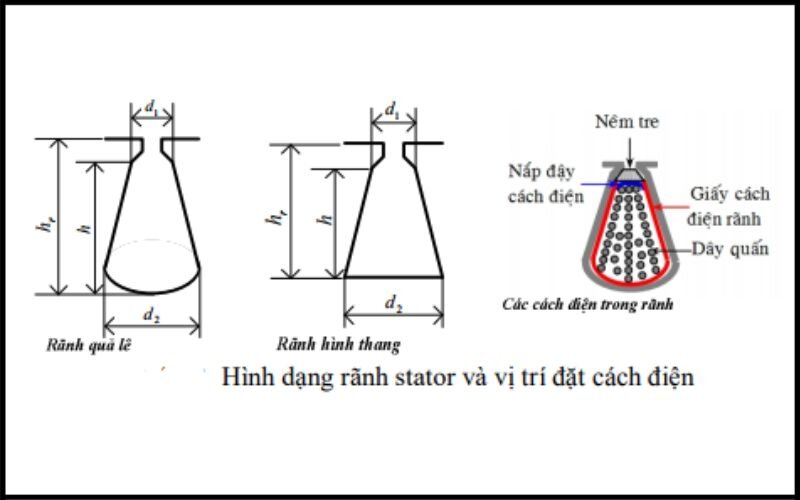

Lòng dây vào rãnh khuôn động cơ 3 pha
Sau khi hoàn tất việc quấn dây lên khuôn, bước tiếp theo là cẩn thận đưa các cuộn dây vào các rãnh của stator hoặc rotor. Bạn cần tuân thủ đúng thứ tự đã được xác định trong bản thiết kế kỹ thuật để đảm bảo các nhóm dây được bố trí một cách chính xác. Việc lắp dây vào rãnh đúng cách là yếu tố then chốt giúp tối ưu hóa hiệu suất vận hành và đảm bảo động cơ hoạt động ổn định.
Trong quá trình lòng dây vào rãnh, cần đặc biệt chú ý sắp xếp các nhóm dây thật gọn gàng. Đảm bảo không có bất kỳ sợi dây nào bị chồng chéo lên nhau, vì điều này có thể gây ra ma sát không mong muốn hoặc dẫn đến hư hỏng trong quá trình động cơ hoạt động. Việc sắp xếp dây gọn gàng còn góp phần giảm thiểu nguy cơ xảy ra hiện tượng ngắn mạch và rò rỉ điện, nâng cao độ an toàn cho thiết bị.
Bước đầu tiên trong việc lót giấy cách nhiệt là chuẩn bị các mảnh giấy phù hợp. Bạn cần cắt giấy cách nhiệt thành các mảnh nhỏ với kích thước chính xác, đảm bảo chúng đủ lớn để lót kín giữa các nhóm bối dây mà không để lộ bất kỳ phần dây nào ra ngoài.

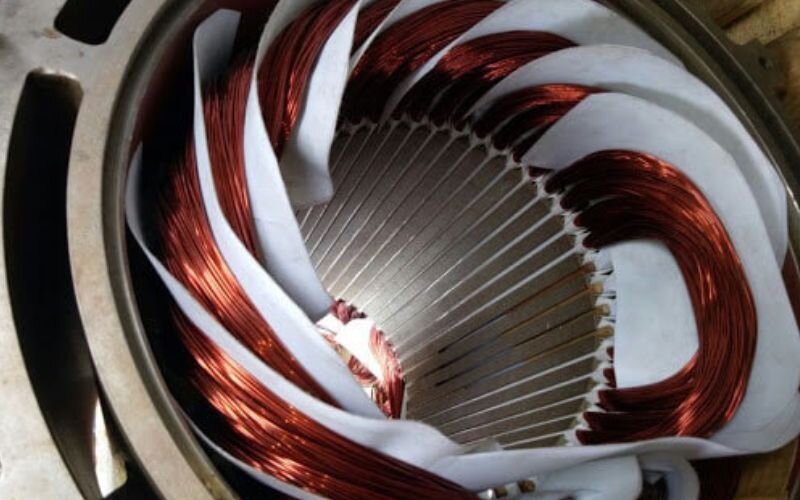

Lót giấy cách nhiệt giữa các nhóm bối dây
Sau khi đã cắt xong, tiến hành đặt giấy cách nhiệt vào giữa các nhóm dây bối. Đây là một bước cực kỳ quan trọng vì nó có tác dụng ngăn chặn sự tiếp xúc trực tiếp giữa các cuộn dây, từ đó giảm thiểu nguy cơ xảy ra hiện tượng rò rỉ điện. Giấy cách nhiệt đóng vai trò như một lớp bảo vệ vững chắc, giúp giữ cho các nhóm dây luôn ở vị trí an toàn và ổn định, góp phần vào hoạt động bền bỉ của động cơ.
Bước 7: Thực hiện đấu dây và đai dây
Thực hiện đấu dây
Bước đầu tiên trong công đoạn này là đấu nối các đầu dây. Bạn cần kết nối các đầu dây theo đúng sơ đồ đấu dây đã được xác định từ trước. Luôn đảm bảo thực hiện đúng theo hướng dẫn kỹ thuật để tránh mọi sai sót. Sử dụng kìm và tua vít để siết chặt các đầu nối, đảm bảo chúng chắc chắn. Việc đấu dây chính xác là yếu tố then chốt, ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của động cơ.

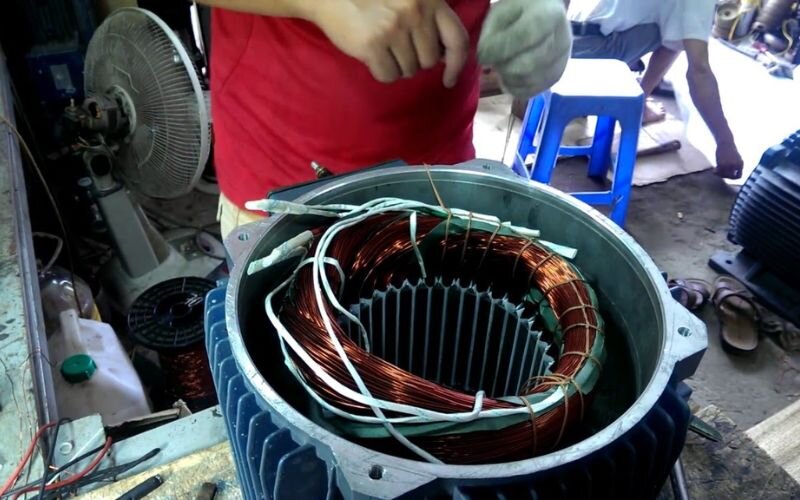

Thực hiện đấu dây và đai dây
Sau khi hoàn tất đấu dây, hãy kiểm tra kỹ lưỡng các điểm nối để đảm bảo không có dấu hiệu oxy hóa hoặc hư hỏng. Các đầu nối bị oxy hóa có thể làm giảm khả năng dẫn điện và gây ra sự cố trong quá trình hoạt động. Hãy chắc chắn rằng tất cả các kết nối đều sạch sẽ, chắc chắn và không có dấu hiệu bất thường.
Đai dây
Cuối cùng, sử dụng băng dính cách điện hoặc đai nhựa để cố định các nhóm dây. Thao tác này giúp giữ cho các cuộn dây ổn định trong quá trình hoạt động, ngăn chặn sự di chuyển không mong muốn và giảm thiểu nguy cơ ma sát. Việc đai dây không chỉ bảo vệ các cuộn dây mà còn góp phần duy trì sự gọn gàng và tổ chức cho hệ thống điện bên trong động cơ.
Bước 8: Kiểm tra lại toàn diện
Kiểm tra tổng quan
Bước đầu tiên trong quá trình kiểm tra là rà soát lại toàn bộ quy trình quấn dây. Hãy xem xét cẩn thận từng giai đoạn đã thực hiện, từ chuẩn bị dụng cụ, lót giấy cách điện, quấn dây, đến đấu nối và đai dây. Đảm bảo rằng không có bất kỳ thiếu sót nào và mọi công đoạn đều tuân thủ đúng thiết kế kỹ thuật đã được xác định.

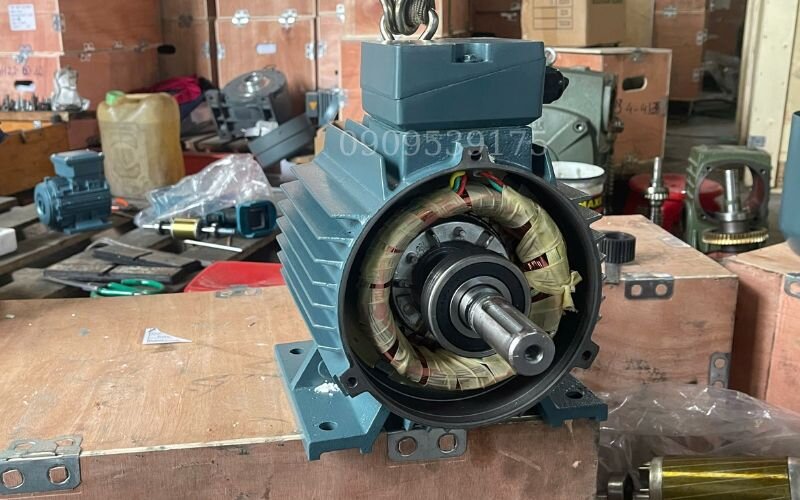

Kiểm tra lại toàn bộ việc quấn dây motor 3 pha
Kiểm tra điện
Sau khi xác nhận rằng mọi thứ đã được thực hiện chính xác, sử dụng đồng hồ đo điện để kiểm tra điện trở giữa các cuộn dây. Thao tác này giúp đảm bảo không có hiện tượng ngắn mạch hoặc rò rỉ điện nào xảy ra. Kiểm tra điện là một bước quan trọng, giúp phát hiện sớm các vấn đề có thể ảnh hưởng đến hiệu suất và độ an toàn của động cơ.
Chạy thử
Nếu điều kiện cho phép, hãy tiến hành chạy thử động cơ. Trong quá trình này, cần theo dõi chặt chẽ các chỉ số như nhiệt độ và độ ồn. Việc này không chỉ giúp xác định động cơ có hoạt động ổn định hay không mà còn cho phép bạn phát hiện bất kỳ vấn đề tiềm ẩn nào có thể phát sinh trong quá trình vận hành. Hãy ghi chép lại các chỉ số này để có cơ sở so sánh và đánh giá hiệu suất của động cơ trong tương lai.
Mẹo và kỹ thuật quấn động cơ 3 pha hiệu quả
Việc áp dụng các mẹo và kỹ thuật tiên tiến trong quá trình quấn động cơ 3 pha không chỉ góp phần nâng cao chất lượng sản phẩm mà còn giảm thiểu đáng kể các sự cố trong quá trình vận hành. Sự tỉ mỉ và chú trọng đến từng chi tiết trong quy trình sẽ đảm bảo động cơ hoạt động hiệu quả và bền bỉ theo thời gian.
Thực hiện chuẩn bị kỹ lưỡng
Trước khi bắt đầu bất kỳ công đoạn quấn nào, hãy đảm bảo rằng tất cả dụng cụ và vật liệu cần thiết đã được chuẩn bị đầy đủ và sẵn sàng. Kiểm tra kỹ lưỡng mọi thiết bị để tránh gián đoạn không mong muốn trong quá trình làm việc.
Sử dụng khuôn quấn chuyên dụng
Sử dụng khuôn quấn giúp định hình dây một cách gọn gàng và chính xác. Khuôn hỗ trợ giữ cho các vòng dây không bị chồng chéo, đảm bảo cấu trúc cuộn dây đồng đều và hiệu quả.
Kiểm soát độ chặt của dây
Quấn dây với một độ căng vừa phải là yếu tố then chốt. Quấn quá chặt có thể làm đứt dây, trong khi quấn quá lỏng có thể dẫn đến ma sát không mong muốn và làm tăng nhiệt độ của động cơ.
Đảm bảo rằng lớp giấy cách điện được lót cẩn thận giữa các nhóm bối dây và trên bề mặt khuôn. Điều này là cần thiết để ngăn ngừa hiện tượng rò rỉ điện, bảo vệ động cơ và người sử dụng.

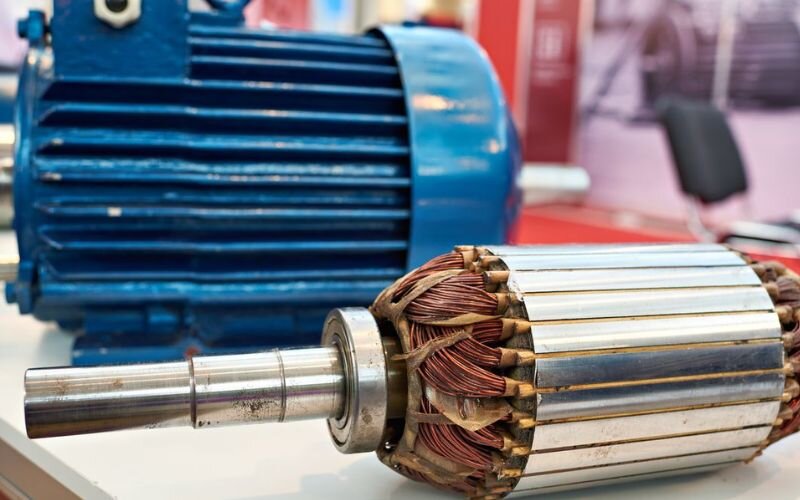

Mẹo và kỹ thuật quấn động cơ 3 pha
Tuân thủ số vòng quấn chính xác
Luôn tuân thủ chính xác số vòng quấn theo thiết kế kỹ thuật đã được phê duyệt. Việc này đảm bảo rằng động cơ có thể đạt được công suất và hiệu suất hoạt động tối ưu nhất.
Sắp xếp dây gọn gàng
Khi đưa dây vào các rãnh, hãy chắc chắn rằng các dây được sắp xếp theo đúng thứ tự và không bị chồng chéo. Điều này giúp giảm thiểu ma sát, ngăn ngừa hư hỏng và tăng cường hiệu quả hoạt động.
Thực hiện kiểm tra định kỳ
Tiến hành kiểm tra thường xuyên trong suốt quá trình quấn để kịp thời phát hiện và khắc phục các lỗi phát sinh. Đảm bảo mọi thứ luôn ổn định và không có vấn đề tiềm ẩn.
Sử dụng băng dính cách điện để cố định
Khi đã hoàn tất việc quấn, hãy sử dụng băng dính cách điện để cố định chắc chắn các nhóm dây. Điều này giúp ngăn chặn sự di chuyển của dây trong quá trình hoạt động, bảo vệ cấu trúc và hiệu suất của động cơ.
Đấu nối dây cẩn thận
Thực hiện đấu dây theo đúng sơ đồ đã được xác định trước. Đảm bảo các kết nối chắc chắn, không có dấu hiệu oxy hóa hoặc bất kỳ hư hỏng nào có thể ảnh hưởng đến hoạt động.
Tiến hành chạy thử động cơ
Sau khi hoàn tất quá trình quấn, hãy thực hiện chạy thử động cơ để kiểm tra hiệu suất tổng thể. Theo dõi các chỉ số quan trọng như nhiệt độ và độ ồn để đảm bảo động cơ hoạt động ổn định và an toàn.
Bảng giá động cơ điện 3 pha tại Thành Thái Motor
Tham khảo bảng giá động cơ điện mới nhất tại Thành Thái Motor – cập nhật đầy đủ size và kiểu lắp thông dụng.
Quá trình quấn động cơ 3 pha là một công việc đòi hỏi sự chính xác cao và sự chú ý đến từng chi tiết nhỏ để đạt được hiệu suất tối ưu. Bằng cách tuân thủ các bước hướng dẫn cụ thể đã trình bày, bạn hoàn toàn có thể thực hiện việc quấn động cơ một cách hiệu quả và đảm bảo an toàn. Việc nắm vững kỹ thuật quấn không chỉ giúp kéo dài tuổi thọ đáng kể cho động cơ mà còn nâng cao hiệu suất làm việc của chúng trong nhiều ứng dụng khác nhau.
Hy vọng qua bài viết hướng dẫn quấn mô tơ điện này, bạn đã có cái nhìn rõ ràng hơn về cách quấn dây động cơ 3 pha, phương pháp tính dây quấn motor 3 pha, cũng như cách áp dụng kỹ thuật quấn motor 3 pha một cách chính xác, an toàn và hiệu quả.
