Khớp nối trục là gì? Các loại khớp nối trục và ứng dụng của chúng

Khớp nối trục là một thiết bị cơ khí quan trọng, có vai trò kết nối các trục truyền động, giúp truyền tải mô-men xoắn hiệu quả và bù đắp các sai lệch vị trí. Với sự đa dạng về chủng loại, thiết bị khớp nối này đã trở thành thành phần thiết yếu trong nhiều hệ thống từ máy móc công nghiệp đến thiết bị dân dụng.

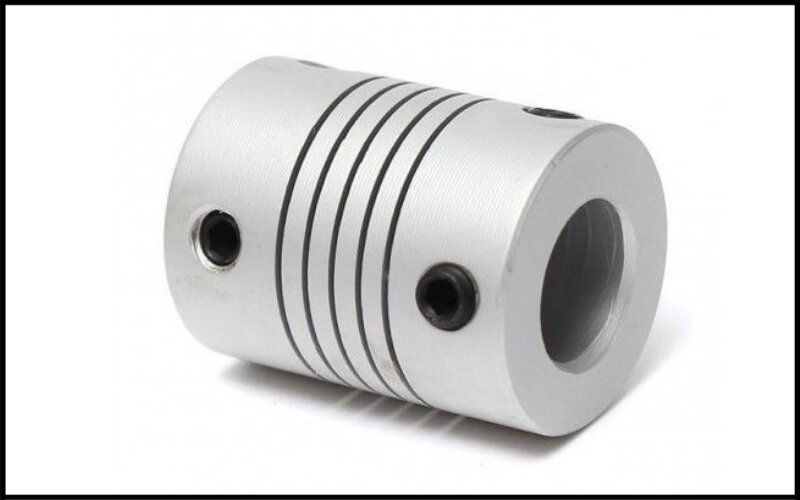

Khớp nối trục là gì?

Khớp nối trục là một bộ phận cơ khí được dùng để liên kết hai hoặc nhiều trục quay, cho phép truyền động mô-men xoắn và chuyển động quay giữa chúng.

Thiết bị này không chỉ đảm bảo sự kết nối mà còn giúp bù đắp các sai lệch nhỏ về độ thẳng hàng, góc hoặc vị trí hướng tâm giữa các trục.

Nhờ có khớp nối trục, các hệ thống truyền động có thể hoạt động ổn định, giảm thiểu rung động và kéo dài tuổi thọ của các thiết bị liên quan như động cơ và máy bơm.

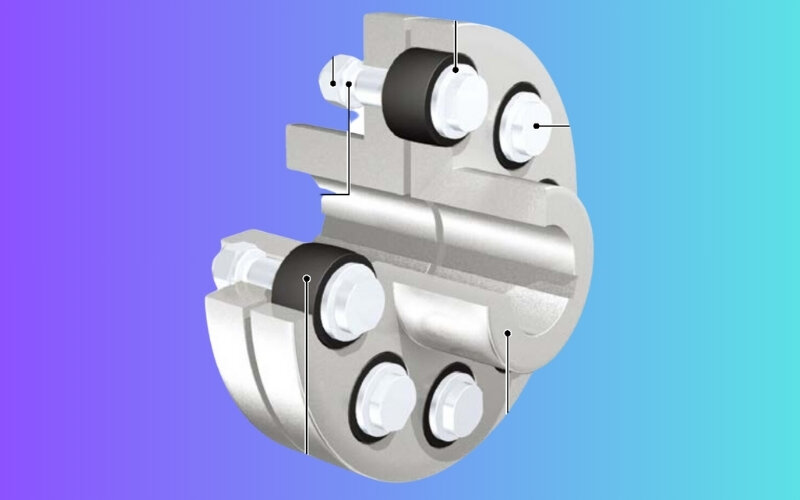

Cấu tạo khớp nối trục

Khớp nối trục được thiết kế với cấu trúc đơn giản nhưng vô cùng hiệu quả để thực hiện chức năng kết nối và truyền động. Cấu tạo cơ bản của khớp nối bao gồm các thành phần chính sau:

• Lỗ trục: Đây là phần trung tâm của khớp nối, nơi trục motor hoặc trục máy móc được lắp vào. Lỗ trục phải có kích thước chính xác để đảm bảo khớp nối chặt chẽ và truyền động hiệu quả.
• Trục: Trục là bộ phận chịu tải chính, có nhiệm vụ kết nối các thiết bị khác trong hệ thống truyền động. Khớp nối sẽ ôm chặt lấy các đầu trục này.
• Cơ cấu kết nối: Phần này thường bao gồm các bu lông, ốc vít, chốt hoặc cơ cấu kẹp, giúp cố định các bộ phận của khớp nối và trục lại với nhau một cách chắc chắn.

Nguyên lý hoạt động của khớp nối trục

Khớp nối trục hoạt động dựa trên nguyên tắc cơ bản là tạo ra một liên kết vững chắc giữa hai trục, cho phép truyền tải mô-men xoắn và chuyển động quay.

Khi động cơ hoặc bộ phận dẫn động hoạt động, mô-men xoắn được tạo ra sẽ truyền qua trục đầu vào. Khớp nối trục tiếp nhận mô-men này và chuyển giao nó đến trục đầu ra, từ đó kích hoạt các bộ phận khác trong máy móc.

Đặc biệt, các loại khớp nối linh hoạt còn có khả năng tự điều chỉnh để bù đắp các sai lệch nhỏ về vị trí hoặc góc giữa các trục.

Việc bù đắp này giúp ngăn ngừa hư hỏng do ứng suất quá mức, giảm rung động và tiếng ồn trong quá trình vận hành. Nhờ vậy, khớp nối trục góp phần đảm bảo hệ thống hoạt động ổn định, mượt mà và kéo dài tuổi thọ cho toàn bộ thiết bị.

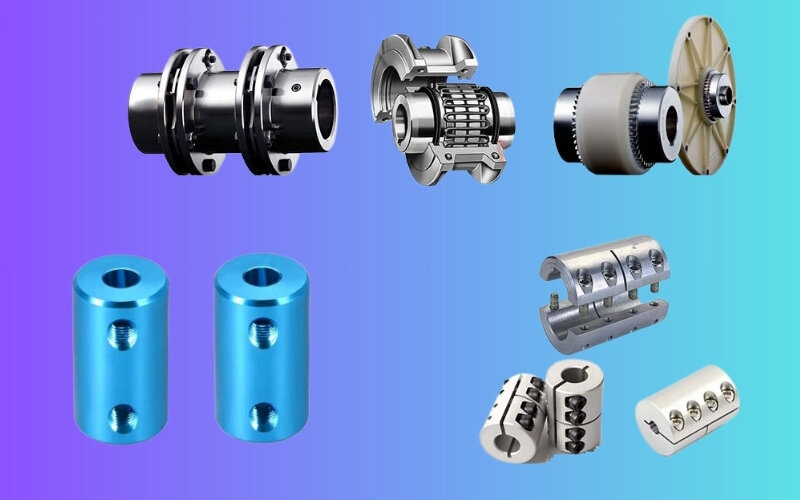

Các loại khớp nối trục

Trên thị trường hiện nay có nhiều loại khớp nối trục khác nhau. Mỗi loại được thiết kế với đặc điểm riêng để phù hợp với các yêu cầu ứng dụng đa dạng.

Việc hiểu rõ các loại khớp nối trục này giúp lựa chọn thiết bị tối ưu cho hệ thống truyền động.

Khớp nối cứng

Khớp nối cứng tạo ra liên kết chặt chẽ giữa hai trục mà không cho phép bất kỳ sự dịch chuyển tương đối nào. Loại khớp nối này đòi hỏi các trục phải thẳng hàng tuyệt đối để tránh gây ứng suất và hư hỏng.

• Ưu điểm: Truyền tải mô-men xoắn cao và độ chính xác tuyệt đối, cấu trúc đơn giản, chi phí thấp.
• Nhược điểm: Không bù đắp được sai lệch trục, không hấp thụ rung động, yêu cầu độ chính xác cao khi lắp đặt.
• Ứng dụng: Được sử dụng trong các hệ thống truyền động yêu cầu độ chính xác cao, như máy công cụ, máy in, hoặc các ứng dụng không có sai lệch trục.

Khớp nối mềm

Khớp nối mềm, còn gọi là khớp nối đàn hồi, có khả năng bù đắp các sai lệch trục nhỏ (song song, góc, hoặc dọc trục) và hấp thụ rung động, giảm thiểu sốc tải.

Đặc tính này giúp bảo vệ các thiết bị khỏi ứng suất quá mức.

• Ưu điểm: Bù đắp sai lệch trục, hấp thụ rung động và tiếng ồn, bảo vệ các thiết bị khác, lắp đặt dễ dàng.
• Nhược điểm: Khả năng truyền mô-men xoắn thường thấp hơn khớp nối cứng, có thể bị mài mòn theo thời gian.
• Ứng dụng: Phổ biến trong động cơ điện, máy bơm, máy nén khí, băng tải, và các thiết bị yêu cầu giảm chấn động.

Khớp nối thủy lực

Khớp nối thủy lực sử dụng chất lỏng để truyền mô-men xoắn, cho phép khởi động mềm mại và bảo vệ hệ thống khỏi quá tải. Chúng thường có khả năng điều chỉnh tốc độ hoặc mô-men xoắn.

• Ưu điểm: Khởi động mềm, bảo vệ quá tải, giảm sốc, kéo dài tuổi thọ động cơ.
• Nhược điểm: Hiệu suất có thể thấp hơn một chút, yêu cầu bảo trì chất lỏng, chi phí cao hơn.
• Ứng dụng: Được sử dụng rộng rãi trong các hệ thống truyền động nặng, như máy khai thác mỏ, băng tải công suất lớn, máy trộn, và các ứng dụng cần kiểm soát khởi động.

Khớp nối các đăng

Khớp nối các đăng (còn gọi là khớp nối vạn năng hoặc khớp nối cardan) được thiết kế để truyền động giữa hai trục có góc lệch lớn. Chúng bao gồm các khớp xoay cho phép sự dịch chuyển góc linh hoạt.

• Ưu điểm: Truyền động qua các góc lệch lớn, linh hoạt cao.
• Nhược điểm: Có thể tạo ra rung động và tiếng ồn ở tốc độ cao hoặc góc lệch lớn, hiệu suất truyền động giảm nếu góc quá lớn.
• Ứng dụng: Phổ biến trong hệ thống truyền động ô tô (trục truyền động), máy móc nông nghiệp, và các ứng dụng nơi các trục cần kết nối ở các góc khác nhau.

Dưới đây là bảng so sánh tóm tắt các loại khớp nối trục phổ biến:

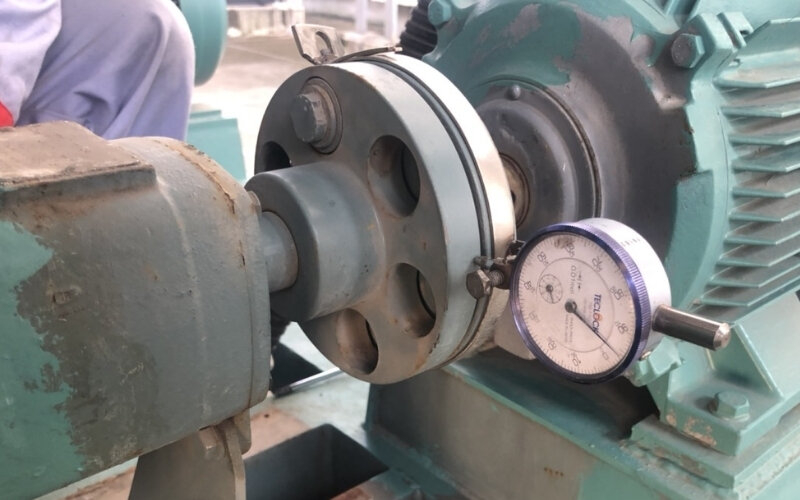

Ứng dụng của khớp nối trục

Khớp nối trục đóng vai trò không thể thiếu trong nhiều ngành công nghiệp và lĩnh vực đời sống, nhờ khả năng kết nối và truyền tải năng lượng hiệu quả.

Dưới đây là các ứng dụng phổ biến của khớp nối trục:

• Truyền động công nghiệp: Trong các nhà máy, khớp nối trục được dùng để kết nối động cơ với máy bơm, quạt công nghiệp, hộp giảm tốc, và các thiết bị truyền động khác, đảm bảo hoạt động liên tục.
• Máy công cụ: Các khớp nối trục motor được sử dụng trong máy phay, máy tiện, máy khoan để truyền động chính xác và ổn định, duy trì hiệu suất gia công.
• Hệ thống băng tải: Khớp nối kết nối các đoạn trục của hệ thống băng tải, giúp vận chuyển vật liệu một cách nhịp nhàng và hiệu quả trong các nhà máy sản xuất, kho bãi.
• Máy phát điện: Khớp nối đảm bảo sự liên kết giữa động cơ và máy phát, giúp truyền mô-men xoắn ổn định để tạo ra điện năng.
• Máy móc nông nghiệp: Trong máy cày, máy gặt hoặc các thiết bị nông nghiệp khác, khớp nối trục cho phép truyền động linh hoạt giữa các bộ phận, đặc biệt là khớp nối các đăng khi có sự sai lệch góc.
• Thiết bị gia dụng: Mặc dù ít phổ biến hơn, một số thiết bị gia dụng lớn như máy giặt công nghiệp cũng có thể sử dụng khớp nối để truyền động từ motor.
• Hệ thống bơm và quạt: Đảm bảo khớp nối chặt chẽ giữa động cơ và cánh bơm hoặc cánh quạt, tối ưu hóa lưu lượng và áp suất.

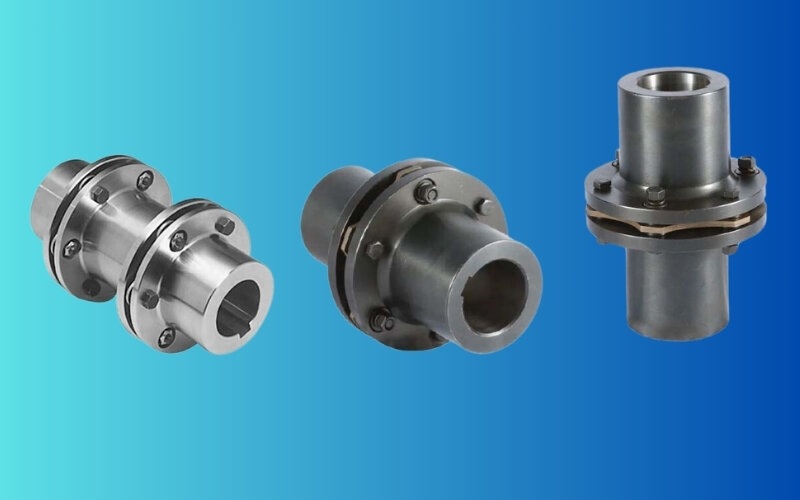

Ưu nhược điểm của khớp nối trục

Khớp nối trục là một thành phần thiết yếu trong nhiều hệ thống cơ khí, mang lại nhiều lợi ích nhưng cũng đi kèm với một số hạn chế nhất định cần được xem xét.

Ưu điểm

Những ưu điểm nổi bật của khớp nối trục góp phần nâng cao hiệu suất và độ bền của hệ thống truyền động:

• Truyền tải mô-men xoắn hiệu quả: Khớp nối trục giúp truyền lực từ trục dẫn động sang trục bị động một cách mạnh mẽ và ổn định, đảm bảo hoạt động trơn tru của máy móc.
• Bù đắp sai lệch trục: Nhiều loại khớp nối có khả năng điều chỉnh và bù đắp cho các sai lệch nhỏ về độ thẳng hàng, góc hoặc hướng tâm giữa các trục, giảm ứng suất và mài mòn.
• Giảm rung động và tiếng ồn: Các loại khớp nối mềm hoặc đàn hồi giúp hấp thụ rung động và giảm thiểu tiếng ồn phát sinh trong quá trình vận hành, bảo vệ các bộ phận khác.
• Bảo vệ thiết bị: Khớp nối hoạt động như một cầu chì cơ khí, có thể hỏng trước khi các bộ phận đắt tiền hơn như động cơ hoặc hộp số bị hư hại do quá tải.
• Lắp đặt và bảo trì dễ dàng: Thiết kế của nhiều loại khớp nối khá đơn giản, cho phép lắp đặt và thay thế thuận tiện, tiết kiệm thời gian và chi phí bảo trì.
• Độ bền cao: Được chế tạo từ vật liệu chất lượng như thép, gang, hoặc hợp kim, khớp nối có tuổi thọ cao và khả năng chịu tải tốt trong môi trường công nghiệp khắc nghiệt.

Nhược điểm

Bên cạnh những ưu điểm, khớp nối trục cũng có một số hạn chế cần lưu ý khi thiết kế và vận hành hệ thống:

• Không chịu được tốc độ cao: Một số loại khớp nối không phù hợp với tốc độ quay quá cao, dễ dẫn đến rung lắc hoặc hư hỏng.
• Yêu cầu bảo trì định kỳ: Để duy trì hiệu suất và kéo dài tuổi thọ, khớp nối cần được kiểm tra, bôi trơn và bảo trì định kỳ, điều này có thể phát sinh chi phí.
• Nhạy cảm với lắp đặt không chính xác: Nếu khớp nối được lắp đặt không đúng kỹ thuật hoặc sai lệch quá giới hạn cho phép, có thể dẫn đến mài mòn nhanh, rung động mạnh hoặc hỏng hóc sớm.
• Hạn chế về không gian: Một số loại khớp nối có kích thước và trọng lượng lớn, gây khó khăn trong việc lắp đặt ở những không gian hạn chế.
• Giảm hiệu suất truyền động: Trong một số trường hợp, đặc biệt là khớp nối các đăng ở góc lệch lớn, có thể gây mất mát năng lượng hoặc giảm hiệu suất truyền động.

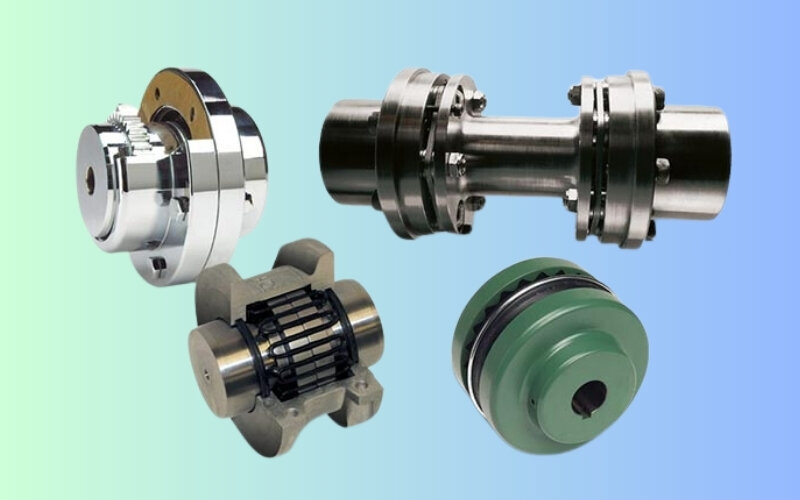

Những lưu ý khi chọn mua khớp nối trục

Việc lựa chọn khớp nối trục phù hợp là yếu tố then chốt để đảm bảo hiệu suất và tuổi thọ cho toàn bộ hệ thống truyền động.

Dưới đây là những lưu ý quan trọng khi chọn mua khớp nối trục:

• Loại khớp nối: Xác định rõ ứng dụng để chọn loại khớp nối trục phù hợp nhất (cứng, mềm, thủy lực, các đăng…). Mỗi loại có đặc tính và khả năng bù sai lệch khác nhau.
• Kích thước và đường kính trục: Đo chính xác đường kính của cả hai trục cần kết nối. Khớp nối phải có kích thước lỗ trục phù hợp để đảm bảo lắp đặt chặt chẽ và an toàn.
• Chất liệu: Chọn chất liệu khớp nối trục dựa trên môi trường hoạt động (nhiệt độ, độ ẩm, hóa chất). Các vật liệu phổ biến bao gồm thép, gang, nhôm hoặc vật liệu tổng hợp, mỗi loại có khả năng chịu lực và chống ăn mòn riêng.
• Tải trọng và mô-men xoắn: Tính toán mô-men xoắn và tải trọng tối đa mà khớp nối cần chịu. Luôn chọn khớp nối có khả năng chịu tải cao hơn mức dự kiến để đảm bảo an toàn và độ bền.
• Tốc độ hoạt động: Kiểm tra tốc độ quay tối đa của hệ thống. Một số khớp nối không phù hợp với tốc độ cao, có thể gây mất cân bằng hoặc hư hỏng.
• Khả năng bù sai lệch: Nếu có khả năng sai lệch trục (góc, song song, dọc trục), hãy chọn loại khớp nối có khả năng bù đắp phù hợp để giảm ứng suất lên các thiết bị.
• Môi trường vận hành: Xem xét các yếu tố môi trường như nhiệt độ, bụi bẩn, hóa chất, hoặc độ rung. Khớp nối cần có khả năng chống chịu tốt với điều kiện môi trường đó.
• Chi phí và bảo trì: Cân nhắc chi phí ban đầu và chi phí bảo trì dài hạn. Một khớp nối giá rẻ có thể không bền hoặc yêu cầu bảo trì thường xuyên hơn.

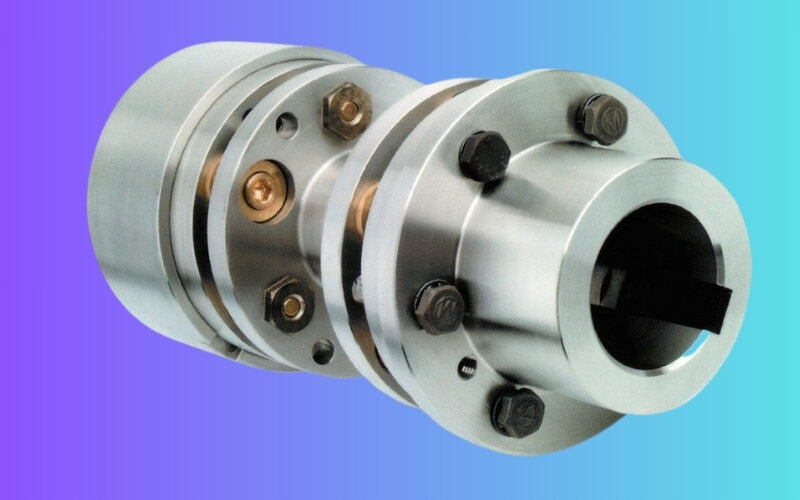

Mua khớp nối trục ở đâu uy tín và chất lượng?

Để tìm mua khớp nối trục chất lượng cao và phù hợp với nhu cầu, bạn có thể tham khảo một số kênh phân phối đáng tin cậy.

Việc lựa chọn nhà cung cấp uy tín sẽ đảm bảo bạn nhận được sản phẩm chính hãng và dịch vụ hỗ trợ tốt.

• Các nhà phân phối thiết bị công nghiệp: Chọn mua từ các công ty chuyên phân phối linh kiện cơ khí, họ thường có đa dạng sản phẩm và dịch vụ tư vấn chuyên nghiệp.
• Trang thương mại điện tử: Các nền tảng như Tiki, Lazada hoặc Sendo cũng cung cấp nhiều lựa chọn khớp nối trục từ các nhà cung cấp khác nhau.
• Nhà sản xuất trực tiếp: Đối với các dự án lớn hoặc yêu cầu đặc biệt, liên hệ trực tiếp với nhà sản xuất để đặt hàng theo thông số kỹ thuật riêng.

Tại Việt Nam, Motordien.vn là một trong những địa chỉ đáng tin cậy chuyên cung cấp các loại khớp nối trục và thiết bị cơ điện chất lượng.

Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện, kế thừa từ Thành Thái Motor.

Chúng tôi cam kết cung cấp các sản phẩm khớp nối trục được làm từ vật liệu cao cấp, có khả năng chịu tải lớn, cứng cáp, bền bỉ, giúp hệ thống hoạt động ổn định và mượt mà.

Bên cạnh khớp nối trục, Motordien.vn còn cung cấp các sản phẩm động cơ điện đa dạng như:

• Động cơ điện 1 pha.
• Động cơ điện 3 pha.
• Động cơ điện có phanh.
• Động cơ điện phồng nổ.
• Động cơ điện dưới 3.7kW.
• Động cơ điện trên 3.7kW.

Lưu ý, Motordien.vn chỉ tập trung vào các sản phẩm động cơ điện và không kinh doanh các sản phẩm cơ khí khác.

Để được tư vấn chi tiết về khớp nối trục và nhận báo giá tốt nhất, quý khách hàng vui lòng liên hệ Motordien.vn qua:

• Số điện thoại: 0969 085 109
• Zalo: 0969085109
• Email: codienthanhthai@gmail.com

Câu hỏi thường gặp về khớp nối trục

Dưới đây là một số câu hỏi thường gặp giúp bạn hiểu rõ hơn về khớp nối trục và cách sử dụng chúng hiệu quả.

1. Tại sao cần sử dụng khớp nối trục?

Khớp nối trục giúp kết nối các trục, truyền mô-men xoắn, bù đắp sai lệch và giảm rung động, bảo vệ các thiết bị trong hệ thống truyền động.

2. Khi nào nên dùng khớp nối cứng?

Nên dùng khớp nối cứng khi các trục yêu cầu độ thẳng hàng tuyệt đối, không có sai lệch và cần truyền mô-men xoắn cao với độ chính xác. Chúng không bù đắp rung động hay sai lệch.

3. Khớp nối mềm có ưu điểm gì so với khớp nối cứng?

Khớp nối mềm có khả năng bù đắp các sai lệch trục nhỏ, hấp thụ rung động và tiếng ồn, giúp bảo vệ các thiết bị khỏi ứng suất và sốc tải tốt hơn khớp nối cứng.

4. Bảo trì khớp nối trục như thế nào?

Việc bảo trì khớp nối trục thường bao gồm kiểm tra định kỳ tình trạng mòn, độ chặt của các mối nối, và bôi trơn đối với các loại khớp nối yêu cầu. Cần thay thế nếu phát hiện hư hỏng.

5. Làm thế nào để chọn đúng khớp nối trục?

Để chọn đúng khớp nối trục, cần xem xét các yếu tố như loại ứng dụng, mô-men xoắn yêu cầu, tốc độ hoạt động, đường kính trục, mức độ sai lệch dự kiến và môi trường làm việc.

Kết luận

Khớp nối trục là một thành phần cơ khí không thể thiếu, đóng vai trò quan trọng trong việc kết nối và truyền tải năng lượng giữa các trục quay.

Với sự đa dạng về chủng loại, từ khớp nối cứng đến khớp nối mềm và các loại chuyên dụng, chúng đáp ứng nhiều nhu cầu ứng dụng khác nhau trong công nghiệp.

Việc lựa chọn khớp nối trục phù hợp sẽ tối ưu hóa hiệu suất, kéo dài tuổi thọ của thiết bị và đảm bảo hệ thống vận hành ổn định, hiệu quả.
