Hệ thống tản nhiệt đuôi đóng vai trò then chốt giúp kiểm soát nhiệt độ động cơ điện khi vận hành. Việc thực hiện đúng hướng dẫn tháo và lắp quạt làm mát đuôi motor giúp khôi phục lưu lượng gió tiêu chuẩn, ngăn ngừa quá nhiệt cuộn dây và kéo dài tuổi thọ thiết bị. Quy trình này đòi hỏi kỹ thuật thao tác chính xác nhằm bảo vệ cốt trục cũng như các chi tiết cơ khí liên quan.
Những điểm then chốt trong hướng dẫn tháo và lắp quạt làm mát đuôi motor:
Kiểm tra tình trạng hỏng hóc cơ học hoặc bám bẩn của hệ thống cánh quạt tản nhiệt.
Ngắt toàn bộ nguồn điện và chuẩn bị đầy đủ dụng cụ như kìm mở phe, tua vít, búa cao su.
Thực hiện quy trình tháo nhẹ nhàng theo đúng trục dọc, tránh làm cong va đập cốt motor.
Vệ sinh sạch sẽ bề mặt trục, tra mỡ bôi trơn trước khi căn chỉnh và lắp quạt mới vào rãnh then.
Cố định chốt gài chắc chắn và kiểm tra độ trôi tự do của quạt bằng tay trước khi vận hành.
Dưới đây là chi tiết các bước chuẩn hóa giúp bạn tự thực hiện bảo trì hệ thống làm mát động cơ điện an toàn và hiệu quả.
Khi nào cần tháo và thay thế quạt làm mát đuôi motor?
Hệ thống làm mát cưỡng bức ở đuôi động cơ điện chịu trách nhiệm đưa luồng khí mát chạy dọc các phay tản nhiệt ngoài vỏ. Việc nhận biết thời điểm cần can thiệp kỹ thuật giúp bảo vệ cuộn dây khỏi nguy cơ cháy nổ do nhiệt độ tăng cao.
Người vận hành cần tiến hành kiểm tra hoặc thay mới cánh quạt tản nhiệt ngay khi phát hiện những dấu hiệu bất thường sau đây:
Cánh quạt bị nứt, gãy do vật cứng rơi vào hoặc do va đập khi vận chuyển.
Quạt bị lỏng chốt gài, tạo ra tiếng kêu lạch cạch khó chịu lúc khởi động.
Bụi bẩn, dầu mỡ bám quá dày làm cánh quạt bị nặng, giảm lưu lượng gió tản nhiệt cho motor điện.
Cánh quạt nhựa bị biến dạng do động cơ vận hành quá tải trong thời gian dài làm suy giảm lưu lượng khí lưu thông.

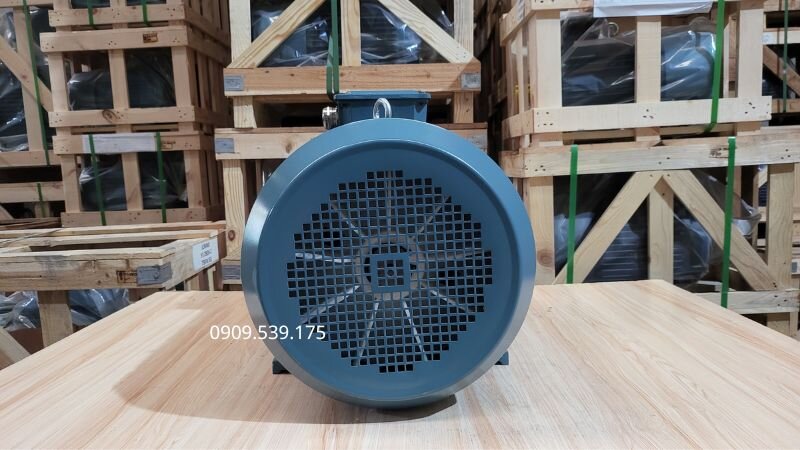

Cánh quạt bị nứt, gãy do vật cứng rơi vào hoặc do va đập khi vận chuyển.
Việc duy trì luồng gió ổn định ở đuôi động cơ điện giúp nhiệt độ hoạt động giảm từ 10 đến 15 độ C. Điều này trực tiếp kéo dài tuổi thọ lớp cách điện của cuộn dây và nâng cao hiệu suất làm việc tổng thể.
Dụng cụ cần chuẩn bị để tháo lắp quạt
Trước khi thực hiện hướng dẫn tháo và lắp quạt làm mát đuôi motor, người dùng cần chuẩn bị đầy đủ dụng cụ cần thiết để đảm bảo quá trình thao tác diễn ra an toàn, chính xác và không làm ảnh hưởng đến các chi tiết cơ khí bên trong.
Bộ tua vít dẹt và ba chấu: Dùng để vặn mở các con ốc cố định nắp chụp bảo vệ cánh quạt ở phía sau đuôi máy.
Kìm mở phe chuyên dụng: Rất cần thiết nếu cánh quạt của bạn được cố định bằng một vòng phe sắt ở đầu trục.
Búa cao su và một miếng gỗ nhỏ: Dùng để đóng nhẹ vào phần lõi của cánh quạt khi tháo ra hoặc lắp vào. Búa cao su giúp lực truyền đều mà không làm vỡ nhựa cánh quạt hay làm mẻ cốt trục.
Dung dịch vệ sinh và bôi trơn: Có tác dụng cực tốt trong việc làm sạch lớp rỉ sét, dầu mỡ bám lâu ngày trên cốt trục, giúp việc rút quạt ra diễn ra nhẹ nhàng hơn.
Bộ cờ lê phù hợp: Dùng để mở các bulong trên nắp bảo vệ hoặc chân đế của các dòng motor điện công nghiệp quy mô lớn.
Hãy thực hiện theo các bước chuẩn kỹ thuật sau để đảm bảo không làm cong trục máy và bảo vệ an toàn cho linh kiện bên trong.
Bước 1: Đảm bảo an toàn điện
Trước khi chạm vào bất kỳ chiếc mô tơ điện 220v hay máy 3 pha nào, hãy chắc chắn khách hàng đã ngắt hoàn toàn nguồn điện và rút phích cắm. Đây là quy tắc an toàn hàng đầu khi tháo động cơ điện công nghiệp.
Bước 2: Tháo nắp chụp bảo vệ đuôi máy
Dùng tua vít hoặc cờ lê tháo các con ốc cố định nắp chụp sắt phía sau đuôi máy. Nhẹ nhàng nhấc ốp quạt ra để lộ phần cánh quạt nhựa hoặc nhôm bên trong.
Bước 3: Loại bỏ chi tiết cố định quạt
Quan sát đầu trục, nếu thấy có vòng phe sắt hoặc chốt định vị, hãy dùng kìm chuyên dụng để tháo chúng ra. Với một số dòng động cơ điện giá rẻ, quạt thường chỉ được ép chặt vào trục bằng lực ma sát.
Bước 4: Rút cánh quạt ra khỏi trục
Dùng hai tay cầm chắc cánh quạt và rút thẳng ra theo chiều dọc của trục. Nếu quạt quá chặt, có thể dùng hai tua vít bẩy nhẹ từ hai phía đối diện nhau. Tránh gõ mạnh trực tiếp vào cánh quạt vì có thể làm vỡ nhựa.
Quy trình tháo quạt làm mát đuôi motor
Tuyệt đối không gõ trực tiếp búa sắt vào đầu cốt motor trong quá trình tháo quạt. Tác động lực mạnh có thể gây cong trục, vỡ ổ bi hoặc làm sai lệch khoảng cách khe hở không khí giữa rotor và stator.
Quy trình lắp quạt làm mát mới vào motor
Sau khi đã vệ sinh hoặc có cánh quạt mới từ nơi bán motor điện, bạn tiến hành lắp lại cẩn thận theo các bước sau để máy vận hành ổn định.
Bước 1: Vệ sinh và xử lý cốt trục
Dùng giẻ sạch lau hết lớp bụi bẩn và rỉ sét bám trên cốt trục. Nếu trục có dấu hiệu bị oxy hóa nặng, khách hàng có thể dùng giấy nhám mịn chà nhẹ để bề mặt nhẵn bóng. Sau đó, xịt một chút dung dịch RP7 hoặc bôi một lớp mỡ bò mỏng. Việc này không chỉ giúp đưa quạt mới vào dễ dàng mà còn bảo vệ trục khỏi rỉ sét về sau.
Bước 2: Căn chỉnh và đưa quạt mới vào trục
Trước khi lắp, hãy kiểm tra chiều quay của cánh quạt xem có đúng với thiết kế của động cơ không. Căn chỉnh rãnh then trên cánh quạt trùng khớp hoàn toàn với chốt cavet trên trục motor. Dùng tay đẩy quạt vào vị trí cũ một cách nhẹ nhàng.
Nếu quạt quá chặt, khách hàng hãy đặt một miếng gỗ phẳng lên tâm quạt rồi dùng búa cao su gõ nhẹ vào phần lõi. Tuyệt đối không gõ trực tiếp vào các lá cánh vì nhựa rất giòn và dễ gãy.
Căn chỉnh và đưa quạt mới vào trục
Bước 3: Cố định cánh quạt chắc chắn
Sau khi cánh quạt đã nằm đúng vị trí, hãy lắp lại vòng sắt hoặc chốt định vị vào rãnh trục. Phải đảm bảo vòng phe đã lọt khít hoàn toàn vào rãnh để ngăn cánh quạt bị trượt ra ngoài do lực ly tâm khi motor quay tốc độ cao.
Đây là bước để bảo vệ chiếc motor điện tốt nhất của bạn khỏi các sự cố rung lắc hay văng cánh quạt gây hỏng hóc vặt bên trong.
Cố định quạt chắc chắn
Bước 4: Lắp nắp chụp bảo vệ và kiểm tra
Gắn lại nắp chụp bảo vệ và siết chặt các con ốc định vị. Sau khi lắp xong, khách hàng hãy dùng tay xoay thử cốt trục từ phía trước xem cánh quạt có bị va chạm hay cọ xát vào nắp chụp hay không.
Nếu nghe thấy tiếng hãy điều chỉnh lại vị trí nắp chụp cho đến khi trục quay hoàn toàn êm ái. Cuối cùng, hãy kiểm tra lại lần nữa các đầu dây điện trước khi cấp nguồn cho máy chạy thử.
Lắp nắp chụp bảo vệ và kiểm tra
Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Nếu bạn cần hỗ trợ thêm về kỹ thuật hoặc tư vấn chọn linh kiện phù hợp, hãy liên hệ ngay hotline 0969 085 109 hoặc Zalo 0969085109 để được giải đáp tận tình.
So sánh các loại cánh quạt làm mát motor
Tùy theo thiết kế nhà sản xuất và môi trường làm việc, cánh quạt tản nhiệt đuôi motor được chế tạo từ các chất liệu khác nhau với đặc tính cơ học riêng biệt.
Tiêu chí so sánh
Cánh quạt nhựa PP hoặc ABS
Cánh quạt hợp kim nhôm
Ưu điểm
Trọng lượng nhẹ, chi phí sản xuất thấp, chống ăn mòn hóa chất tốt và giảm tiếng ồn khi vận hành.
Chịu nhiệt độ cực cao, độ bền cơ học lớn, không biến dạng khi động cơ quá tải liên tục.
Nhược điểm
Dễ giòn nứt theo thời gian hoặc khi làm việc trong môi trường nhiệt độ quá cao.
Giá thành cao hơn, trọng lượng nặng hơn làm tăng chút ít tải trọng ban đầu cho cốt máy.
Ứng dụng phổ biến
Trang bị trên các dòng motor điện pha 220V và động cơ tiêu chuẩn dùng trong xưởng sản xuất.
Lắp đặt trên động cơ điện nhập khẩu, máy phồng nổ hoặc môi trường nhiệt độ môi trường khắc nghiệt.
Lưu ý kỹ thuật khi thao tác tháo và lắp
Để đảm bảo quá trình tháo lắp an toàn và không làm ảnh hưởng đến mô tơ điện, người dùng cần chú ý các điểm kỹ thuật sau:
Không dùng búa sắt gõ trực tiếp vào trục vì có thể làm lệch trục và hỏng vòng bi bên trong, dẫn đến rung lắc và giảm tuổi thọ motor.
Khi có nhu cầu mua motor điện, nên chú ý phần nắp chụp quạt; loại làm bằng thép dày sẽ bảo vệ cánh quạt tốt và bền hơn so với loại nhựa mỏng.
Đối với các dòng động cơ điện nhập khẩu, quạt thường được thiết kế chuẩn khí động học, vì vậy nên thay đúng loại chính hãng để đảm bảo lưu lượng gió và hiệu quả tản nhiệt.
Nếu cánh quạt cũ bị vỡ, cần vệ sinh sạch toàn bộ mảnh nhựa bên trong trước khi lắp quạt mới để tránh kẹt cơ khí hoặc gây hư hỏng khi motor hoạt động lại.
Sau khi hoàn tất quá trình thay thế quạt tản nhiệt, việc kiểm tra dòng điện vận hành bằng ampe kìm giúp đánh giá chính xác độ ổn định cơ khí cũng như hiệu quả làm mát của hệ thống.
Câu hỏi thường gặp
Vì sao cần thực hiện đúng hướng dẫn tháo và lắp quạt làm mát đuôi motor?
Thực hiện đúng quy trình giúp khôi phục lưu lượng gió tản nhiệt chuẩn, ngăn ngừa quá nhiệt cuộn dây, kéo dài tuổi thọ động cơ và tránh làm cong trục hay hỏng hóc các chi tiết cơ khí.
Khi nào người vận hành nên kiểm tra và thay thế cánh quạt đuôi motor?
Bạn nên kiểm tra hoặc thay mới ngay khi thấy quạt bị nứt vỡ, biến dạng, lỏng chốt gây tiếng kêu, hoặc bám dính bụi bẩn quá dày làm giảm hiệu quả làm mát.
Cần chuẩn bị những dụng cụ gì trước khi tiến hành tháo lắp quạt?
Bạn cần chuẩn bị tua vít, kìm mở phe chuyên dụng, búa cao su kèm miếng gỗ nhỏ, cờ lê phù hợp cùng dung dịch vệ sinh và bôi trơn như RP7 hoặc mỡ bò.
Tại sao không nên dùng búa sắt gõ trực tiếp vào cốt motor khi tháo quạt?
Gõ búa sắt trực tiếp có thể làm cong trục, vỡ ổ bi hoặc sai lệch khoảng cách giữa rotor và stator, dẫn đến rung lắc và hư hỏng nặng cho động cơ.
Nên chọn cánh quạt làm mát bằng nhựa PP/ABS hay hợp kim nhôm?
Quạt nhựa nhẹ, giảm ồn, giá rẻ, thích hợp cho motor tiêu chuẩn. Quạt hợp kim nhôm chịu nhiệt cao và bền hơn, phù hợp cho động cơ tải nặng hoặc môi trường khắc nghiệt.
Tổng kết quy trình bảo dưỡng quạt làm mát motor
Tóm lại, việc thực hiện đúng hướng dẫn tháo và lắp quạt làm mát đuôi motor sẽ giúp đảm bảo khả năng tản nhiệt hiệu quả, giữ cho động cơ điện hoạt động ổn định và bền bỉ theo thời gian.
Ngoài ra, nếu khách hàng đang có nhu cầu mua motor điện chất lượng hoặc cần tìm các linh kiện thay thế chính hãng, hãy chủ động kiểm tra định kỳ hệ thống làm mát để thiết bị luôn vận hành với hiệu suất cao nhất.
