Khi tiến hành mua motor, phần lớn người dùng chỉ quan tâm đến công suất và điện áp mà bỏ qua một yếu tố cốt lõi quyết định trực tiếp đến tuổi thọ và độ an toàn của hệ thống truyền động, đó chính là tiêu chuẩn cách điện của động cơ 3 pha. Việc hiểu rõ các cấp độ cách điện không chỉ giúp bạn bảo vệ thiết bị khỏi nguy cơ chập cháy mà còn tối ưu hóa hiệu suất làm việc trong những môi trường khắc nghiệt. Hãy cùng khám phá chi tiết về các lớp cách điện ngay trong bài viết dưới đây!
Những điểm chính cần biết về tiêu chuẩn cách điện của động cơ 3 pha:
Tiêu chuẩn cách điện xác định giới hạn nhiệt độ tối đa vật liệu chịu đựng mà không suy giảm chất lượng.
Class B (130°C) và Class F (155°C) là hai cấp độ phổ biến nhất, với Class F là tiêu chuẩn hiện đại.
Quá nhiệt làm giảm tuổi thọ cách điện một nửa sau mỗi 10°C vượt giới hạn.
Kiểm tra định kỳ bằng Megomet và giám sát nhiệt độ là cần thiết để bảo dưỡng.
Môi trường độc hại và vận hành quá tải là nguyên nhân chính gây suy giảm cách điện.
Việc nắm vững các cấp độ cách điện này là rất quan trọng để đảm bảo an toàn vận hành và tuổi thọ lâu dài cho mọi loại động cơ điện công nghiệp.
Tiêu chuẩn cách điện của động cơ 3 pha được hiểu như thế nào?
Để tránh những rủi ro cháy nổ không đáng có, việc hiểu rõ bản chất của cấp cách điện trên thiết bị là vô cùng quan trọng trước khi bạn bắt đầu mua motor điện cho nhà máy.
Tiêu chuẩn cách điện là chỉ số đại diện cho giới hạn nhiệt độ tối đa mà các vật liệu cách điện (như màng vecni, cuộn dây đồng, giấy lót rãnh) bên trong động cơ điện (motor điện) có thể chịu đựng được liên tục mà không bị bở mục, hỏng hóc hay suy giảm tuổi thọ.
Dù là dòng động cơ điện công nghiệp tải nặng hay các loại động cơ điện giá rẻ, nếu nhiệt độ sinh ra trong quá trình vận hành vượt quá giới hạn thiết kế này, cấu trúc cách điện sẽ bị phá vỡ, dẫn đến chạm vỏ, phóng điện hoặc chập cháy ngắn mạch.
Thông số cấp cách điện thường được nhà sản xuất in rất rõ ràng bằng các chữ cái tiếng Anh (B, F, H…) trên tem mác của mọi chiếc motor điện đạt tiêu chuẩn quốc tế.

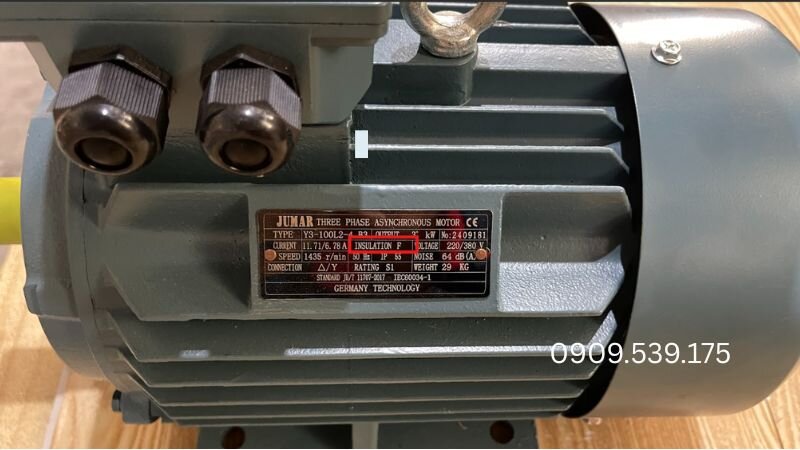

Tổng quan về Tiêu chuẩn cách điện của động cơ 3 pha
Các vật liệu cách điện trong động cơ điện được lựa chọn kỹ lưỡng để chịu đựng nhiệt độ cao. Tuy nhiên, mỗi loại vật liệu có một giới hạn chịu nhiệt riêng, quy định bởi các cấp cách điện theo tiêu chuẩn quốc tế như IEC 60034-1.
Việc vượt quá giới hạn này, dù chỉ trong thời gian ngắn, cũng có thể gây hư hại không thể phục hồi cho cuộn dây và toàn bộ motor điện.
Phân loại các cấp độ trong tiêu chuẩn cách điện của động cơ 3 pha
Khi khảo sát giá motor tại các đại lý, bạn sẽ nhận thấy thiết bị được phân chia thành nhiều cấp độ chịu nhiệt khác nhau. Trong đó, tiêu biểu và được ứng dụng rộng rãi nhất là các dòng Class B và Class F.
Cấp cách điện B (Class B – 130°C)
Đây là tiêu chuẩn cơ bản thường thấy ở các thế hệ máy đời cũ hoặc một số dòng mô tơ điện dân dụng phục vụ các ứng dụng tải rất nhẹ. Lớp cách điện này chủ yếu làm từ vật liệu vô cơ kết hợp với chất kết dính hữu cơ thông thường.
Nhiệt độ giới hạn tối đa cho phép của lớp vật liệu Class B là 130 độ C (mức nhiệt này bao gồm cả nhiệt độ của môi trường xung quanh cộng với phần nhiệt sinh ra do cuộn dây khi máy chạy).
Với động cơ điện Class B, nhiệt độ môi trường thường được tính là 40°C, và độ tăng nhiệt cho phép là 80°C, tổng cộng đạt 120°C. Biên độ an toàn 10°C để đạt 130°C.
Ngày nay, tiêu chuẩn này thường chỉ còn xuất hiện ở một số ít động cơ 3 pha giá rẻ hoạt động trong môi trường có mái che mát mẻ, hệ thống thông gió tốt như các loại quạt thổi phụ trợ hoặc bơm nước cỡ nhỏ, không phải cõng tải nặng liên tục.

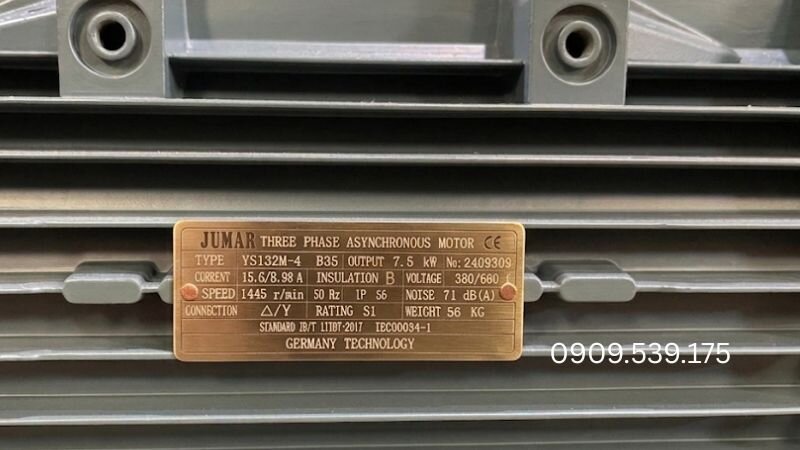

Cấp cách điện B (Class B – 130°C) an toàn tại Thành Thái Motor
Cấp cách điện F (Class F – 155°C) – Phổ biến nhất hiện nay
Đây là tiêu chuẩn quốc tế thông dụng nhất hiện nay, được áp dụng làm quy chuẩn xuất xưởng cho hầu hết các loại motor 3 pha và động cơ điện ba pha thế hệ mới. Vật liệu cách điện chuẩn F thường sử dụng sợi thủy tinh cường lực và các màng mica phủ vecni chịu nhiệt cao cấp.
Vật liệu cách điện Class F chịu được nhiệt độ giới hạn tối đa 155°C. Với nhiệt độ môi trường 40°C, độ tăng nhiệt cho phép của Class F là 105°C, tổng cộng là 145°C, để lại biên độ an toàn 10°C.
Các thiết bị truyền động tiêu chuẩn từ động cơ 3 pha 2 cực (vòng tua nhanh 2800v/p), động cơ 3 pha 4 cực (chạy tốc độ phổ thông như động cơ 3 pha 1470 vòng phút) đều sử dụng Class F để đáp ứng cường độ làm việc 3 ca liên tục trong các nhà máy.
Bất kể thiết bị sử dụng mức điện áp nào, dù là động cơ 3 pha 380V thông thường, hay loại đấu nối đa áp động cơ 3 pha 380V 660V, nhà sản xuất đều ưu tiên bọc cách điện Class F để đảm bảo an toàn tối đa.

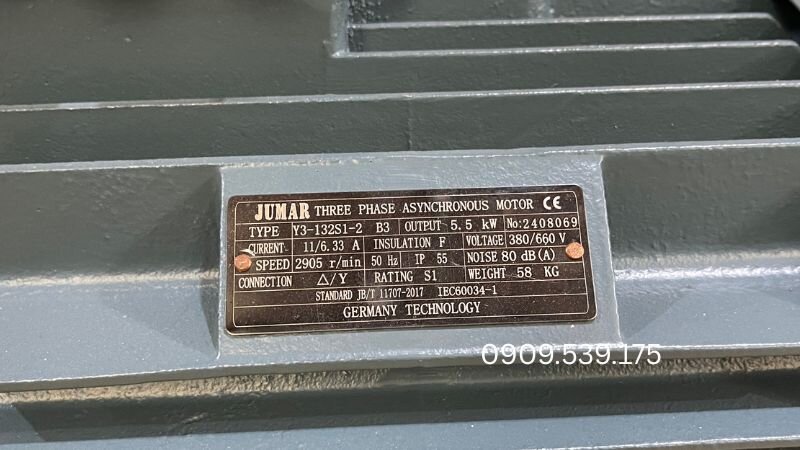

Cấp cách điện F (Class F – 155°C) – Phổ biến nhất hiện nay
Cấp cách điện H (Class H – 180°C) – Dành cho ứng dụng khắc nghiệt
Bên cạnh Class B và F, Class H là một cấp cách điện cao cấp hơn, được thiết kế cho các ứng dụng yêu cầu khả năng chịu nhiệt cực đoan. Vật liệu cách điện ở cấp này thường là silicone elastomer, mica và sợi thủy tinh được xử lý đặc biệt.
Giới hạn nhiệt độ tối đa của Class H là 180°C, cho phép động cơ điện hoạt động ổn định trong môi trường rất nóng hoặc chịu tải liên tục ở cường độ cao.
Độ tăng nhiệt cho phép của Class H là 125°C trên nền nhiệt môi trường 40°C, đạt 165°C, với biên độ an toàn là 15°C.
Các động cơ điện công nghiệp có Class H thường được tìm thấy trong các ngành luyện kim, sản xuất thủy tinh, hoặc những nơi mà motor phải đối mặt với nhiệt độ môi trường và nhiệt độ sinh ra cao hơn đáng kể.
Sự khác biệt giữa nhiệt độ làm việc, độ tăng nhiệt và nhiệt độ giới hạn
Để hiểu rõ hơn về các cấp cách điện, cần phân biệt rõ ba khái niệm nhiệt độ quan trọng liên quan đến hoạt động của động cơ điện.
Nhiệt độ làm việc: Là mức nhiệt độ thực tế tỏa ra trên thân và bên trong cuộn dây khi máy đang vận hành êm ái ở mức đúng tải. Mức nhiệt này phụ thuộc rất lớn vào nhiệt độ môi trường xung quanh (tiêu chuẩn thường tính ở ngưỡng 40°C).
Độ tăng nhiệt cho phép: Là khoảng chênh lệch nhiệt độ tối đa mà cuộn dây được phép tăng lên so với nhiệt độ môi trường. Ví dụ, một chiếc động cơ được thiết kế theo chuẩn cách điện Class F (giới hạn 155°C) nhưng nhà sản xuất chỉ thiết kế độ tăng nhiệt ở mức Class B (80°C). Việc này tạo ra một khoảng nhiệt độ cực kỳ an toàn, giúp máy chạy bền bỉ hơn rất nhiều so với việc ép chạy sát ngưỡng giới hạn.
Nhiệt độ giới hạn: Là nhiệt độ cao nhất (ví dụ 155°C của Class F, 180°C của Class H). Theo nguyên tắc kỹ thuật điện, cứ mỗi 10°C nhiệt độ làm việc vượt qua mức giới hạn này, tuổi thọ của lớp vật liệu cách điện sẽ bị suy giảm đi một nửa. Nếu tình trạng quá nhiệt diễn ra liên tục, động cơ sẽ bị phá hủy nhanh chóng.

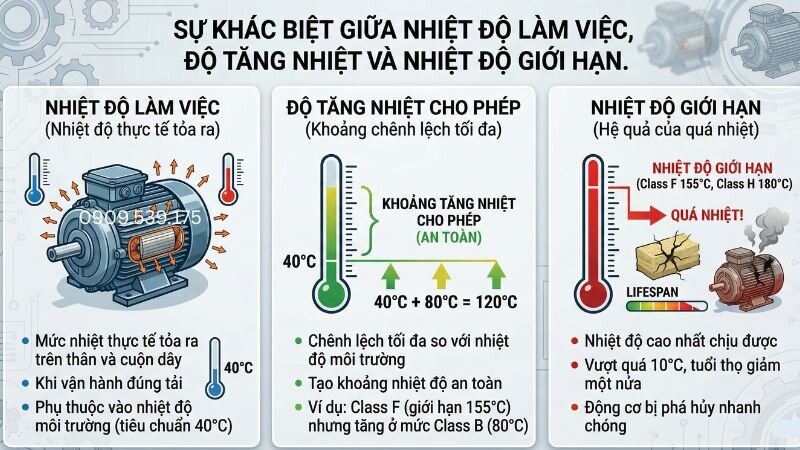

Sự khác biệt giữa nhiệt độ làm việc, độ tăng nhiệt và nhiệt độ giới hạn
Việc lựa chọn động cơ điện không chỉ dựa vào công suất mà còn phải tính đến nhiệt độ môi trường và ứng dụng cụ thể. Động cơ có cấp cách điện cao hơn sẽ mang lại độ bền và an toàn vượt trội trong điều kiện vận hành khắc nghiệt.
Bảng so sánh các tiêu chuẩn cách điện phổ biến của động cơ 3 pha
Để có cái nhìn tổng quan, dưới đây là bảng so sánh chi tiết về các cấp cách điện phổ biến nhất trên thị trường hiện nay. Bảng này giúp bạn dễ dàng đối chiếu và lựa chọn motor điện phù hợp với điều kiện vận hành.
Tiêu chuẩn cách điện
Nhiệt độ giới hạn tối đa
Độ tăng nhiệt cho phép (Ambient 40°C)
Vật liệu tiêu biểu
Ứng dụng điển hình
Class B
130°C
80°C
Vật liệu vô cơ kết hợp chất kết dính hữu cơ
Ứng dụng tải nhẹ, môi trường mát mẻ (quạt, bơm nhỏ)
Class F
155°C
105°C
Sợi thủy tinh, mica, vecni chịu nhiệt cao
Phổ biến nhất, công nghiệp, tải trung bình đến nặng
Class H
180°C
125°C
Silicone elastomer, mica, sợi thủy tinh đặc biệt
Ứng dụng khắc nghiệt, nhiệt độ môi trường cao (luyện kim)
Tại sao tiêu chuẩn cách điện lại quan trọng cho động cơ 3 pha?
Việc hiểu và lựa chọn đúng cấp độ cách điện không chỉ giúp bạn tìm ra chiếc motor điện tốt nhất mà còn là giải pháp cốt lõi để bảo vệ sự liền mạch cho toàn bộ dây chuyền sản xuất và đảm bảo an toàn lao động.
Ngăn ngừa tối đa nguy cơ chập cháy: Việc để máy chạy ép tải sinh nhiệt quá mức sẽ làm lớp vecni cách điện của động cơ 3 pha công nghiệp bị nóng chảy, dẫn đến chạm chập ra vỏ rất nguy hiểm cho người vận hành. Điều này cũng gây thiệt hại lớn về tài sản.
Kéo dài tuổi thọ thiết bị: Tuân thủ đúng chuẩn nhiệt độ thiết kế giúp mô tơ 3 pha duy trì trạng thái hoạt động ổn định trong nhiều năm liền. Điều này tránh việc phải tháo dỡ, bảo dưỡng hoặc quấn lại dây đồng vô cùng tốn kém, giảm chi phí vận hành tổng thể.
Đảm bảo hiệu suất truyền động: Khi bạn liên hệ các đơn vị bán động cơ điện để chốt cấu hình máy, việc yêu cầu đúng Class cách điện sẽ giúp động cơ luôn đạt hiệu suất cao nhất. Máy sẽ cõng đủ tải như thông số niêm yết mà không bị suy hao từ trường do quá nhiệt, đảm bảo năng suất sản xuất.

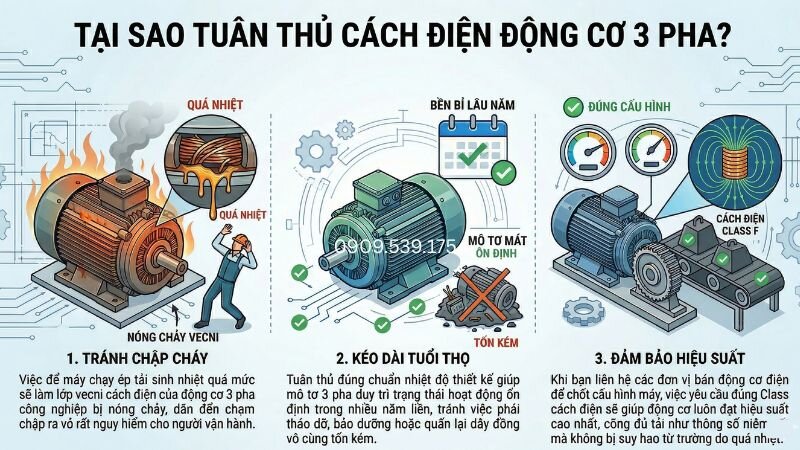

Tại sao cần tuân thủ tiêu chuẩn cách điện của động cơ 3 pha
Cách kiểm tra và đo đạc tiêu chuẩn cách điện thực tế của motor điện
Nếu bạn đang chuẩn bị mua động cơ điện cũ hoặc muốn lập kế hoạch bảo trì định kỳ cho nhà xưởng, việc tiến hành kiểm tra đo đạc lớp cách điện bằng các phương pháp nghiệp vụ là bước không thể bỏ qua.
Sử dụng đồng hồ đo Megomet: Đây là thiết bị chuyên dụng dùng để đo điện trở cách điện của động cơ điện 3 pha (motor điện 3 pha). Nó giúp kỹ thuật viên xác định xem màng cách điện của cuộn dây có bị thủng, gây rò rỉ điện ra vỏ hay không trước khi quyết định cấp nguồn. Điện trở cách điện thường được đo ở điện áp cao (ví dụ 500V hoặc 1000V DC).
Kiểm tra thông số tem nhãn: Các đại lý chuyên bán mô tơ điện 3 pha uy tín luôn cung cấp sản phẩm có tem mác nhôm khắc rõ ràng ký hiệu “Class F” hoặc “Class H”. Tuyệt đối không mua máy bị mờ hoặc mất tem thông số này vì có thể tiềm ẩn rủi ro về chất lượng và an toàn.
Giám sát nhiệt độ vỏ máy: Trong quá trình máy chạy, hãy sử dụng súng bắn nhiệt độ hồng ngoại hoặc cảm biến nhiệt độ để theo dõi bề mặt vỏ motor 3 pha 380V định kỳ. Điều này giúp đảm bảo máy không phát nhiệt vượt ngưỡng cho phép của cấp cách điện.
Quy trình kiểm tra cách điện định kỳ giúp phát hiện sớm các dấu hiệu lão hóa hoặc hư hỏng. Từ đó, bạn có thể thực hiện bảo trì kịp thời, tránh được những sự cố nghiêm trọng và kéo dài vòng đời khai thác của động cơ điện.
Những yếu tố làm suy giảm tiêu chuẩn cách điện của động cơ 3 pha
Trong quá trình vận hành, có nhiều yếu tố tác động làm suy giảm tiêu chuẩn cách điện của động cơ 3 pha. Điều này ảnh hưởng trực tiếp đến độ bền và an toàn của thiết bị, đòi hỏi sự chú ý trong quá trình lắp đặt và sử dụng.
Môi trường làm việc độc hại: Khu vực có độ ẩm cao, nhiều sương muối, bụi bẩn kim loại hoặc hơi hóa chất ăn mòn sẽ tấn công trực tiếp. Điều này làm lớp vecni cách điện của motor 3 pha nhanh chóng bị lão hóa, bở vụn, mất đi khả năng bảo vệ.
Vận hành ép tải, quá tải liên tục: Việc nhồi nhét máy chạy vượt mức công suất định mức khiến dòng điện (Ampe) tăng vọt. Điều này làm nhiệt lượng bên trong cuộn dây nóng lên vượt qua giới hạn an toàn của Class F/H, gây hư hại nghiêm trọng.
Tần suất khởi động và dừng máy dày đặc: Việc thao tác bật/tắt liên tục tạo ra những cú sốc dòng điện và lượng nhiệt dồn dập, cực kỳ có hại cho lớp giấy lót cách điện. Điều này đặc biệt đúng nếu máy không được thiết kế riêng cho chế độ làm việc này.
Điện áp không ổn định: Sụt áp hoặc tăng áp đột ngột, kèm theo các xung điện áp (surge voltage) từ sét đánh hoặc chuyển mạch, có thể gây ra hiện tượng đánh thủng cách điện, dẫn đến hỏng hóc nhanh chóng.

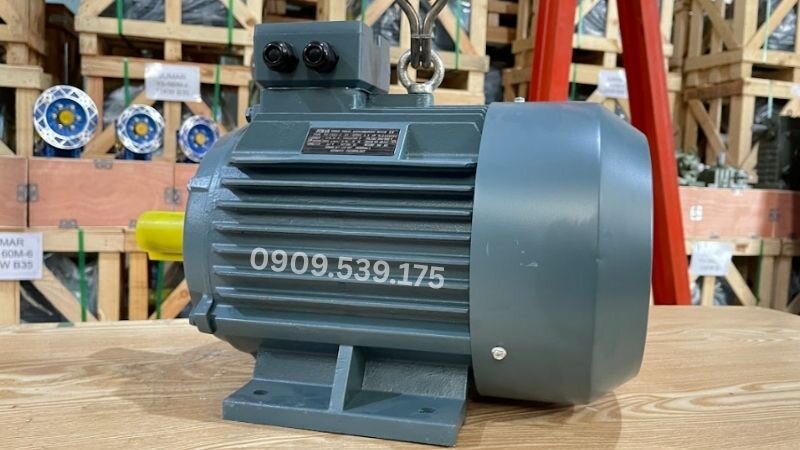

Môi trường làm việc độc hại khu vực có độ ẩm cao, nhiều sương muối sẽ làm ảnh hưởng đến các bộ phận động cơ 3 pha.
Lựa chọn động cơ 3 pha với tiêu chuẩn cách điện phù hợp tại Motordien.vn
Việc lựa chọn đúng động cơ điện với tiêu chuẩn cách điện phù hợp là yếu tố then chốt để đảm bảo hiệu quả và an toàn cho hệ thống của bạn. Motordien.vn tự hào là đối tác tin cậy, cung cấp các giải pháp motor điện tối ưu.
Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng tư vấn chi tiết về các cấp cách điện, công suất, và ứng dụng phù hợp nhất cho nhu cầu cụ thể của từng doanh nghiệp. Dù bạn cần động cơ điện 1 pha, động cơ điện 3 pha cho công nghiệp, hay các loại motor đặc chủng như động cơ điện có phanh hoặc phòng nổ, chúng tôi đều có thể đáp ứng.
Bảng giá động cơ điện 3 pha mới nhất tháng 10/2026 tại Motordien.vn
Dưới đây là bảng giá động cơ điện cụ thể hơn là bảng giá động cơ điện 3 pha mới nhất tháng 10/2026 tại Motordien.vn. Bảng này giúp bạn cập nhật mức giá chính xác theo từng công suất để lựa chọn sản phẩm phù hợp với nhu cầu sử dụng và ngân sách.
Các câu hỏi thường gặp về tiêu chuẩn cách điện của động cơ điện
Để giúp quý khách hàng hiểu rõ hơn về các vấn đề liên quan đến tiêu chuẩn cách điện và lựa chọn động cơ điện, chúng tôi đã tổng hợp một số câu hỏi thường gặp dưới đây.
Câu hỏi thường gặp
Tiêu chuẩn cách điện của động cơ 3 pha là gì và vì sao cần quan tâm?
Đây là chỉ số quy định giới hạn nhiệt độ tối đa mà vật liệu cách điện trong motor có thể chịu đựng. Việc chọn đúng tiêu chuẩn giúp ngăn ngừa cháy nổ, bảo vệ an toàn cho người vận hành và kéo dài tuổi thọ thiết bị trong điều kiện làm việc liên tục.
Tại sao cấp cách điện Class F lại được sử dụng phổ biến nhất hiện nay?
Class F có khả năng chịu nhiệt lên tới 155°C, rất phù hợp với cường độ làm việc cao trong công nghiệp. Nó mang lại sự cân bằng giữa hiệu suất vận hành ổn định và chi phí đầu tư, đảm bảo motor hoạt động bền bỉ hơn so với các thế hệ Class B cũ.
Nhiệt độ ảnh hưởng như thế nào đến tuổi thọ của lớp cách điện động cơ?
Theo nguyên tắc kỹ thuật, nếu nhiệt độ vận hành vượt quá giới hạn của cấp cách điện chỉ 10°C, tuổi thọ của lớp vật liệu cách điện sẽ bị giảm đi một nửa. Việc kiểm soát nhiệt độ giúp tránh tình trạng vật liệu bị bở mục, gây chạm vỏ hoặc chập cháy.
Làm thế nào để kiểm tra chất lượng cách điện của motor điện thực tế?
Bạn nên sử dụng đồng hồ Megomet để đo điện trở cách điện định kỳ, giúp phát hiện sớm các dấu hiệu rò rỉ điện. Ngoài ra, việc đối soát tem nhãn chính hãng và sử dụng súng đo nhiệt độ hồng ngoại khi máy vận hành cũng là cách kiểm tra rất hiệu quả.
Những yếu tố nào khiến lớp cách điện của motor nhanh bị suy giảm?
Các yếu tố chính bao gồm môi trường ẩm ướt, bụi bẩn kim loại, hóa chất ăn mòn hoặc vận hành quá tải liên tục. Ngoài ra, việc khởi động và dừng máy quá dày đặc cùng nguồn điện không ổn định cũng gây sốc nhiệt, làm hỏng nhanh chóng lớp vecni cách điện.
Kết luận
Việc am hiểu sự khác biệt cốt lõi giữa các cấp độ Class B, F, H chính là chìa khóa giúp bạn tính toán và chọn mua motor chính xác nhất, đảm bảo tính an toàn cho nhà xưởng và tối ưu hóa hiệu suất vận hành. Khi có nhu cầu nâng cấp hoặc mua mới thiết bị, hãy ưu tiên tìm đến các cửa hàng chuyên phân phối và bán motor điện uy tín như Motordien.vn. Tại đây, bạn sẽ được tư vấn kỹ thuật chuyên sâu và cung cấp bảng giá motor hợp lý nhất, kèm theo cam kết sản phẩm đạt tiêu chuẩn cách điện quốc tế.
