Tự tay lắp ráp hệ thống truyền động điện hiện đại đòi hỏi sự am hiểu sâu sắc về nguyên lý từ trường. Chế motor không chổi than là quá trình thiết kế động cơ điện đồng bộ sử dụng nam châm vĩnh cửu trên rotor thay cho chổi than cơ học. Giải pháp này giúp tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ cho các thiết bị cơ điện trong dân dụng lẫn công nghiệp.
Những lưu ý quan trọng để chế motor không chổi than đạt hiệu năng tối ưu.
Nắm vững cấu trúc tương tác giữa nam châm vĩnh cửu và cuộn dây stator đa pha.
Lựa chọn vật liệu dây đồng nguyên chất và nam châm Neodymium lực từ mạnh.
Tích hợp bộ điều khiển ESC chuẩn để quản lý trình tự đóng ngắt dòng điện.
Đảm bảo độ cân bằng động tuyệt đối của rotor nhằm giảm thiểu rung động cơ khí.
Kiểm tra kỹ các thông số cách điện và tản nhiệt trước khi vận hành thực tế.
Dưới đây là những phân tích kỹ thuật chuyên sâu giúp bạn thực hiện dự án lắp ráp động cơ đạt chuẩn chất lượng cao.
Motor không chổi than là gì và tại sao chúng lại phổ biến?
Động cơ không chổi than hay còn gọi là BLDC là dòng máy điện hoạt động dựa trên từ trường biến thiên điện tử. Thay vì dùng cổ góp vật lý, thiết bị này sử dụng các mạch điều khiển để thay đổi dòng điện trong cuộn dây.
Cấu tạo này giúp loại bỏ hoàn toàn ma sát và tia lửa điện thường thấy ở các loại motor truyền thống. Nhờ đó, việc chế motor không chổi than trở thành mục tiêu của nhiều kỹ sư và người yêu thích kỹ thuật.
Motor không chổi than (BLDC – Brushless DC Motor) là động cơ điện đồng bộ. Chúng sử dụng nam châm vĩnh cửu trên rotor và cuộn dây trên stator.
Ưu điểm nổi bật của motor không chổi than
Dòng động cơ này sở hữu mật độ công suất cực cao so với kích thước vật lý nhỏ gọn. Hiệu suất năng lượng thường đạt mức trên 90% giúp tiết kiệm điện năng đáng kể trong quá trình vận hành lâu dài.
Khả năng tản nhiệt của motor BLDC cũng tốt hơn do cuộn dây nằm ở phần đứng yên phía ngoài. Điều này cho phép động cơ hoạt động ở cường độ cao mà không lo ngại vấn đề quá nhiệt đột ngột.
Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ khách hàng tìm kiếm các giải pháp truyền động hiệu quả nhất.
Việc kiểm soát tốc độ qua ESC mang lại độ chính xác gần như tuyệt đối cho các hệ thống tự động hóa. Người dùng có thể điều chỉnh vòng quay từ mức rất thấp đến cực cao chỉ thông qua tín hiệu điều khiển điện tử.
Nhược điểm cần lưu ý khi chế tạo motor không chổi than
Thách thức lớn nhất khi tự làm loại động cơ này chính là chi phí linh kiện đầu vào khá đắt đỏ. Nam châm hiếm Neodymium và các chip bán dẫn trong bộ điều khiển có giá thành cao hơn phụ tùng motor chổi than.
Quá trình lắp ráp cũng đòi hỏi độ tỉ mỉ cực cao ở khâu quấn dây và căn chỉnh rotor. Chỉ cần một sai sót nhỏ trong việc phân bổ số vòng dây cũng dẫn đến hiện tượng mất cân bằng pha và cháy nổ.
Các thành phần cần thiết để chế motor không chổi than
Để bắt đầu dự án, bạn cần chuẩn bị đầy đủ các module cơ khí và linh kiện điện tử chuyên dụng. Sự tương thích giữa các thành phần quyết định trực tiếp đến khả năng vận hành ổn định của hệ thống sau này.
Việc chọn mua motor hoặc linh kiện phải dựa trên các thông số kỹ thuật như momen xoắn và tốc độ mong muốn. Các thành phần chính bao gồm lõi thép silic, dây đồng, nam châm và mạch xử lý trung tâm.

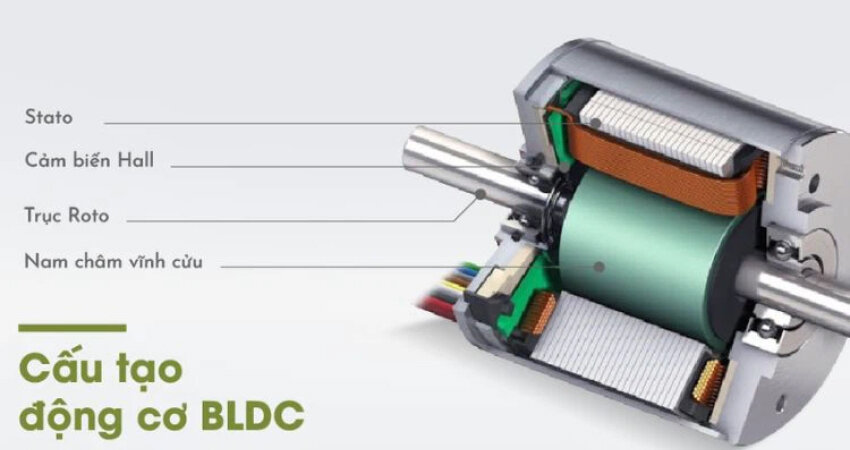

Việc nắm vững các thành phần là yếu tố then chốt để chế motor không chổi than thành công.
Cuộn dây stator và kỹ thuật quấn dây đồng
Stator thường được tạo thành từ các lá thép kỹ thuật điện ghép chồng lên nhau để giảm dòng điện Foucault. Các rãnh trên stator là nơi chứa các cuộn dây đồng tráng men cách điện chịu nhiệt cao.
Kỹ thuật quấn dây phổ biến nhất là kiểu quấn tập trung hoặc quấn phân tán tùy theo số cực từ. Người thực hiện cần tính toán tiết diện dây phù hợp để tránh hiện tượng sụt áp và tỏa nhiệt dư thừa.
Nam châm vĩnh cửu và cấu tạo rotor
Rotor là bộ phận quay chứa các thanh nam châm vĩnh cửu được sắp xếp theo các cực Bắc và Nam xen kẽ. Lực từ trường mạnh từ nam châm Neodymium giúp tạo ra lực kéo lớn cho trục động cơ khi có dòng điện chạy qua stator.
Việc cố định nam châm lên rotor cần sử dụng các loại keo chuyên dụng có khả năng chịu lực ly tâm cao. Nếu nam châm bị lệch hoặc bong tróc, motor sẽ gặp hiện tượng rung lắc dữ dội gây hỏng hóc vòng bi.
Bộ điều khiển tốc độ điện tử ESC
ESC đóng vai trò là bộ nào điều phối dòng điện ba pha chạy vào các cuộn dây theo đúng nhịp độ. Nó nhận tín hiệu từ người dùng và chuyển đổi thành xung điện PWM để thay đổi tốc độ quay của động cơ.
Khi chế motor không chổi than, việc chọn ESC có cường độ dòng điện định mức lớn hơn công suất motor là bắt buộc. Điều này giúp hệ thống hoạt động ổn định và tránh cháy nổ mạch khi motor bị kẹt tải hoặc chạy quá công suất.
Đội ngũ chuyên gia tại Motordien.vn luôn chú trọng đến việc tối ưu hóa hiệu suất cơ điện cho khách hàng. Mọi thắc mắc về kỹ thuật chế tạo motor hãy gọi ngay 0969 085 109 hoặc nhắn tin qua Zalo 0969085109 để được giải đáp.
Tại sao việc chế motor không chổi than cần sự chính xác?
Độ chính xác trong khâu lắp ráp quyết định đến tuổi thọ của vòng bi và hiệu suất điện từ toàn phần. Nếu khoảng cách giữa stator và rotor không đồng đều, từ trường sẽ bị méo gây ra tiếng hú và giảm momen xoắn.
Sai số trong việc quấn dây dẫn đến sự chênh lệch trở kháng giữa các pha điện. Điều này khiến ESC hoạt động không ổn định, thường xuyên báo lỗi hoặc làm nóng các linh kiện bán dẫn công suất.
Hướng dẫn chi tiết cách chế motor không chổi than tại nhà
Quá trình chế tạo yêu cầu bạn phải tuân thủ nghiêm ngặt các bước từ chuẩn bị đến lắp ráp hoàn thiện. Mỗi giai đoạn đều đóng vai trò nền tảng cho sự thành công của một sản phẩm cơ điện tự chế.
Hãy đảm bảo khu vực làm việc sạch sẽ, khô ráo để tránh bụi kim loại bám vào các kẽ hở của lõi từ. Các dụng cụ đo lường như đồng hồ vạn năng và thước kẹp điện tử là vật dụng không thể thiếu.
Bước 1: Chuẩn bị vật liệu và công cụ
Bạn cần thu thập dây đồng có đường kính phù hợp với dòng điện dự kiến sử dụng. Lõi stator có thể tận dụng từ các thiết bị cũ hoặc mua mới từ các nhà bán motor điện uy tín.
Danh sách vật tư bao gồm nam châm đất hiếm, trục thép carbon, vòng bi tốc độ cao và vỏ nhôm tản nhiệt. Các công cụ hỗ trợ gồm mỏ hàn thiếc, máy quấn dây thủ công và các loại keo cách điện chuyên dụng.
Bước 2: Chế tạo và quấn dây stator
Trước khi quấn, cần lót giấy cách điện vào các rãnh của lõi thép để tránh dây đồng bị chạm chập. Thực hiện quấn dây theo sơ đồ pha đã tính toán trước, đảm bảo các vòng dây khít và đều nhau.
Sau khi hoàn thành các cuộn dây, hãy dùng đồng hồ vạn năng kiểm tra thông mạch và độ cách điện với lõi thép. Việc sơ suất ở bước này có thể phá hủy bộ điều khiển ESC ngay khi vừa cấp nguồn lần đầu.
Bước 3: Lắp đặt nam châm lên rotor
Vệ sinh bề mặt rotor thật sạch trước khi dán nam châm để đảm bảo độ bám dính tốt nhất. Sử dụng thước đo để chia khoảng cách giữa các cực từ một cách đều đặn xung quanh trục quay.
Sắp xếp các cực của nam châm theo đúng quy luật Bắc Nam luân phiên nhau để tạo ra từ trường quay đồng bộ. Sau khi dán keo, nên để rotor khô hoàn toàn trong vòng 24 giờ trước khi thực hiện các bước tiếp theo.
Rotor là phần quay của động cơ, chịu trách nhiệm tương tác với từ trường của stator, hoàn thiện cấu trúc cho motor không chổi than.
Bước 4: Kết nối bộ điều khiển ESC
Hàn ba đầu dây từ stator vào ba ngõ ra công suất của bộ điều khiển điện tử ESC. Đảm bảo các mối hàn chắc chắn, bóng và được bọc ống co nhiệt để tránh hiện tượng đoản mạch giữa các pha.
Kết nối dây tín hiệu điều khiển vào mạch tạo xung hoặc bộ thu nhận sóng vô tuyến. Kiểm tra lại cực tính của nguồn điện DC đầu vào trước khi cắm pin hoặc bộ nguồn để tránh hỏng MOSFET.
Bước 5: Kiểm tra và hiệu chỉnh hệ thống
Cấp nguồn ở mức điện áp thấp nhất và tăng dần tín hiệu điều khiển để quan sát chuyển động của motor. Nếu động cơ quay ngược hướng, chỉ cần tráo đổi vị trí của hai trong ba dây pha nối với ESC.
Lắng nghe âm thanh và cảm nhận độ rung của motor khi đạt tốc độ cao để phát hiện các lỗi cơ khí. Một hệ thống hoàn thiện phải vận hành êm ái, không có mùi khét và nhiệt độ vỏ không quá 60 độ C.
So sánh chế tạo và mua motor không chổi than thương mại
Việc tự chế mang lại kiến thức thực tế nhưng đòi hỏi nhiều thời gian và công sức nghiên cứu. Ngược lại, việc mua các dòng motor điện công nghiệp sẵn có giúp đảm bảo tính ổn định và độ an toàn cao hơn.
Bảng dưới đây so sánh các tiêu chí cơ bản giữa sản phẩm tự chế và hàng chính hãng từ Motordien.vn.
Đặc điểm so sánh
Tự chế motor BLDC
Mua motor chính hãng
Độ bền vận hành
Trung bình, phụ thuộc tay nghề
Rất cao, đạt chuẩn quốc tế
Chi phí đầu tư
Thay đổi theo linh kiện lẻ
Cố định, có bảo hành
Hiệu suất năng lượng
Khó tối ưu hóa hoàn toàn
Đạt chuẩn IE2, IE3, IE4
Độ an toàn điện
Cần kiểm tra thủ công
Đã qua kiểm định nghiêm ngặt
Tính ứng dụng
DIY, thí nghiệm, học tập
Sản xuất công nghiệp, dân dụng
Bảng giá động cơ điện tại Motordien.vn
Giá motor điện luôn có sự biến động tùy theo công suất, thương hiệu và quốc gia sản xuất. Tại Motordien.vn, chúng tôi cung cấp các dòng máy điện nhập khẩu với mức giá cạnh tranh nhất trên thị trường hiện nay.
Hệ thống sản phẩm được phân phối bao gồm các loại động cơ điện 1 pha, 3 pha và các dòng chuyên dụng khác. Quý khách có thể tham khảo danh mục sản phẩm bên dưới để tìm kiếm thiết bị phù hợp nhất.
Việc tính toán số vòng dây và mật độ từ thông là bước quan trọng để xác định công suất máy. Công thức cơ bản liên quan đến lực điện động cảm ứng E = k * Phi * omega giúp xác định hằng số Kv của motor.
Bên cạnh đó, việc tính toán tiết diện dây đồng dựa trên mật độ dòng điện cho phép J = I / S giúp ngăn chặn cháy nổ. Người thiết kế cần cân bằng giữa số vòng dây và kích thước lõi sắt để đạt hiệu suất cao nhất.
Lưu ý rằng việc sử dụng nam châm có cấp độ chịu nhiệt cao như N42SH hoặc N45H sẽ giúp motor hoạt động bền bỉ trong môi trường khắc nghiệt. Motordien.vn luôn khuyến khích người dùng kiểm tra kỹ thông số vật liệu trước khi lắp ráp.
Câu hỏi thường gặp
Việc chế motor không chổi than mang lại lợi ích gì cho người dùng?
Tự chế motor không chổi than giúp bạn nắm vững nguyên lý từ trường và tùy chỉnh công suất theo nhu cầu riêng. Giải pháp này mang lại động cơ có hiệu suất cao trên 90%, vận hành êm ái, bền bỉ và tiết kiệm điện năng hơn so với các loại động cơ truyền thống.
Linh kiện nào quan trọng nhất khi lắp ráp motor BLDC?
Nam châm vĩnh cửu Neodymium và cuộn dây đồng stator là hai thành phần then chốt. Nam châm mạnh tạo lực kéo lớn, trong khi dây đồng nguyên chất được quấn chuẩn kỹ thuật sẽ giúp động cơ đạt hiệu suất tối ưu và tránh tình trạng quá nhiệt.
Tại sao bộ điều khiển ESC là bắt buộc khi chế motor không chổi than?
Vì động cơ này không có chổi than cơ học để chuyển mạch, ESC đóng vai trò 'bộ não' điện tử điều phối dòng điện vào các cuộn dây. ESC giúp kiểm soát tốc độ chính xác và đảm bảo trình tự đóng ngắt dòng điện diễn ra nhịp nhàng.
Làm thế nào để đảm bảo độ bền và an toàn khi vận hành motor tự chế?
Bạn cần chú trọng độ cân bằng động của rotor để giảm rung động và kiểm tra kỹ lớp cách điện của cuộn dây. Ngoài ra, việc chọn ESC có cường độ dòng điện định mức lớn hơn công suất motor sẽ giúp hệ thống hoạt động ổn định, tránh cháy nổ.
Ưu điểm vượt trội của motor không chổi than so với motor chổi than là gì?
Motor không chổi than loại bỏ hoàn toàn ma sát và tia lửa điện, giúp kéo dài tuổi thọ và giảm chi phí bảo trì. Chúng có mật độ công suất cao, tản nhiệt tốt hơn và khả năng điều khiển tốc độ linh hoạt, chính xác trong các hệ thống tự động hóa.
Kết luận
Chế motor không chổi than là một dự án đầy thử thách nhưng mang lại giá trị kiến thức vô cùng lớn về lĩnh vực cơ điện. Việc nắm vững cấu tạo và quy trình lắp ráp giúp bạn chủ động hơn trong việc bảo trì và nâng cấp các thiết bị điện sau này.
Dù tự chế mang lại niềm vui sáng tạo, nhưng đối với các nhu cầu sản xuất cần độ bền bỉ, hãy chọn mua các sản phẩm từ Motordien.vn. Chúng tôi cam kết mang đến những dòng động cơ điện tốt nhất với chính sách hỗ trợ kỹ thuật tận tâm nhất.
