Động cơ servo là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Bạn đang cần một giải pháp điều khiển chính xác cho các hệ thống tự động hóa? Động cơ servo chính là lựa chọn tối ưu. Vậy, động cơ servo là gì, tầm quan trọng của nó trong ngành công nghiệp hiện đại ra sao, và các ứng dụng thực tế nào đang sử dụng loại động cơ này? Bài viết này của Motordien.vn sẽ mang đến cái nhìn toàn diện về động cơ servo, từ cấu tạo, nguyên lý hoạt động đến các phương pháp lựa chọn và bảo dưỡng, giúp bạn có được quyết định tốt nhất.

Tổng quan về động cơ servo

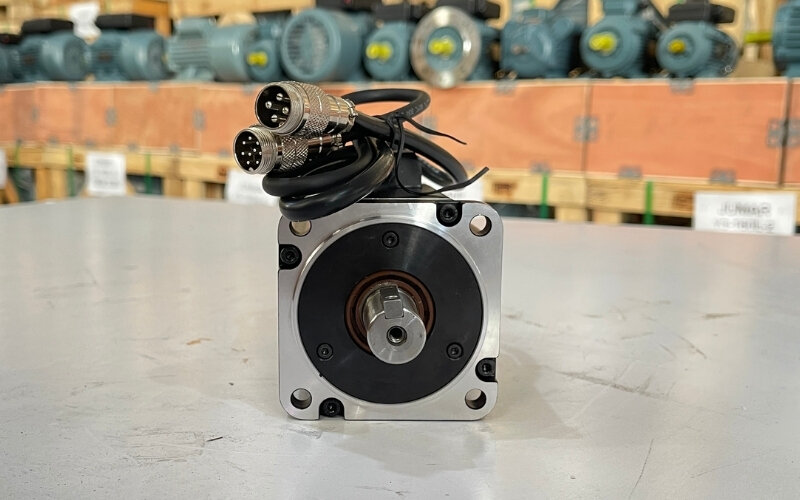

Động cơ servo là gì?

Động cơ servo, hay còn gọi là servo motor, là một loại động cơ điện chuyên dụng được thiết kế để điều khiển chính xác vị trí góc, tốc độ quay và lực mô-men xoắn. Không giống như các động cơ điện thông thường chỉ quay liên tục, động cơ servo có khả năng dừng chính xác tại một điểm đã định và giữ vững vị trí đó ngay cả khi có tải trọng tác động.

Vai trò và ứng dụng rộng rãi trong công nghiệp

Trong bối cảnh công nghiệp 4.0 đang phát triển mạnh mẽ, động cơ servo đóng vai trò không thể thiếu, là trái tim của nhiều hệ thống tự động hóa đòi hỏi độ chính xác cao và hiệu suất vượt trội. Các ứng dụng phổ biến bao gồm:

• Robot công nghiệp: Điều khiển linh hoạt các khớp nối và chuyển động của robot.
• Máy CNC: Định vị dao cắt và bàn máy với độ chính xác tuyệt đối.
• Hệ thống tự động hóa dây chuyền: Điều khiển các thiết bị trong quy trình sản xuất, tối ưu hóa năng suất.
• Thiết bị y tế: Kiểm soát các bộ phận chuyển động tinh vi trong máy móc chẩn đoán và phẫu thuật.
• Ngành hàng không vũ trụ: Điều chỉnh các bề mặt điều khiển của máy bay và tên lửa, đảm bảo hoạt động chính xác.

Cấu tạo của động cơ servo

Một động cơ servo được cấu thành từ các bộ phận chính sau:

• Rotor: Là phần quay chính của động cơ, có nhiệm vụ tạo ra chuyển động cơ học.
• Stator: Là phần tĩnh, bao gồm các cuộn dây tạo ra từ trường khi có dòng điện đi qua.
• Encoder motor: Thiết bị phản hồi này cung cấp thông tin liên tục về vị trí và vận tốc quay của rotor về bộ điều khiển.
• Bộ điều khiển (Servo Drive): Được xem là bộ não của hệ thống, tiếp nhận tín hiệu điều khiển, xử lý dữ liệu phản hồi từ encoder và điều chỉnh dòng điện cung cấp cho động cơ để đạt được các tham số vị trí và vận tốc mong muốn.

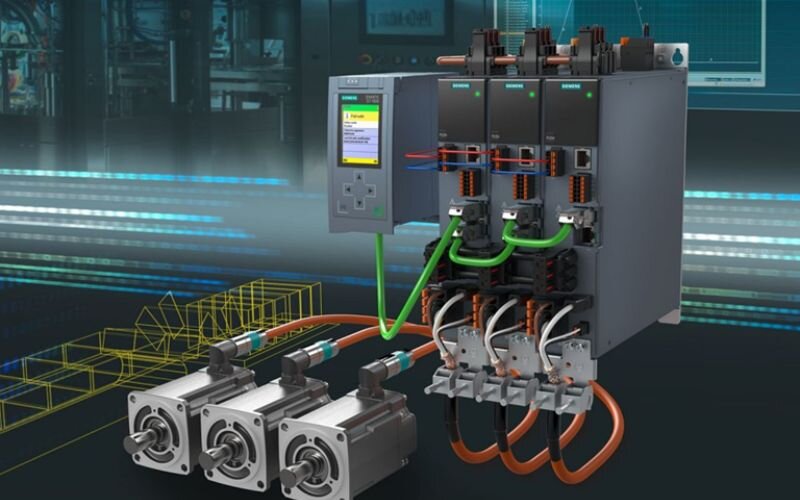

Nguyên lý vận hành của động cơ servo

Động cơ servo hoạt động dựa trên nguyên lý điều khiển vòng kín, một yếu tố then chốt giúp đạt được độ chính xác cao trong việc kiểm soát vị trí và tốc độ.

Hệ thống điều khiển vòng kín

Hệ thống điều khiển vòng kín của động cơ servo gồm các thành phần cơ bản:

• Bộ điều khiển: Phát ra các tín hiệu lệnh dựa trên yêu cầu từ người vận hành hoặc chương trình.
• Động cơ servo: Thực hiện chuyển động theo lệnh nhận được từ bộ điều khiển.
• Encoder: Đo lường và cung cấp dữ liệu về vị trí, tốc độ thực tế của động cơ.
• Bộ so sánh: So sánh giữa giá trị vị trí, tốc độ mong muốn và giá trị thực tế, từ đó đưa ra tín hiệu sai lệch.
• Bộ khuếch đại: Khuếch đại tín hiệu sai lệch này và điều chỉnh dòng điện cấp cho động cơ, nhằm mục đích giảm thiểu sai số.

Cơ chế phản hồi vị trí và tốc độ qua encoder

Encoder là thiết bị tối quan trọng trong hệ thống vòng kín, có chức năng đo lường chính xác vị trí và vận tốc của rotor. Dữ liệu này sau đó được truyền về bộ điều khiển để thực hiện so sánh với giá trị cài đặt. Có hai loại encoder chính thường được sử dụng:

• Encoder tuyệt đối: Cung cấp thông tin vị trí độc lập, chỉ ra vị trí chính xác của rotor tại bất kỳ thời điểm nào.
• Encoder tương đối: Cung cấp thông tin về sự dịch chuyển vị trí, cho biết rotor đã quay được bao nhiêu so với điểm khởi đầu.

Quy trình điều khiển và điều chỉnh động cơ

Quá trình điều khiển và điều chỉnh động cơ servo diễn ra một cách liên tục và tuần tự theo các bước sau:

1. Bộ điều khiển khởi tạo tín hiệu điều khiển dựa trên yêu cầu từ người dùng hoặc hệ thống.
2. Tín hiệu điều khiển được truyền đến động cơ servo, yêu cầu động cơ di chuyển đến một vị trí hoặc vận tốc cụ thể.
3. Động cơ servo bắt đầu thực hiện chuyển động theo lệnh.
4. Encoder tiến hành đo lường vị trí và vận tốc thực tế của động cơ, sau đó gửi thông tin này về bộ điều khiển.
5. Bộ so sánh phân tích sự khác biệt giữa vị trí, vận tốc thực tế và giá trị mong muốn, tạo ra một tín hiệu sai lệch.
6. Bộ khuếch đại tăng cường tín hiệu sai lệch và điều chỉnh dòng điện cấp cho động cơ để hiệu chỉnh, giảm thiểu sai số.
7. Quá trình này lặp đi lặp lại không ngừng cho đến khi động cơ đạt được vị trí và vận tốc chính xác theo yêu cầu.

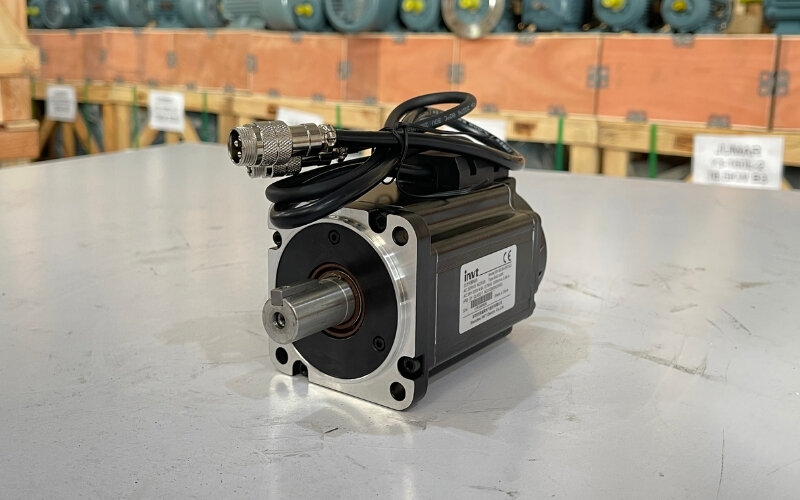

Các loại động cơ servo

Động cơ DC servo

Động cơ DC servo hoạt động bằng nguồn điện một chiều, có thiết kế đơn giản và chi phí thấp. Chúng thường được áp dụng trong các trường hợp không yêu cầu độ chính xác quá cao, ví dụ:

• Robot đồ chơi.
• Thiết bị điều khiển từ xa.
• Máy in 3D.

Ưu điểm của động cơ DC servo:

• Cấu trúc gọn nhẹ.
• Chi phí đầu tư thấp.
• Dễ dàng điều khiển.

Nhược điểm của động cơ DC servo:

• Độ chính xác không cao bằng các loại khác.
• Tuổi thọ hoạt động ngắn hơn.
• Khả năng chịu tải hạn chế.

Động cơ AC servo

Động cơ AC servo sử dụng nguồn điện xoay chiều, có cấu tạo phức tạp và chi phí cao hơn so với động cơ DC servo. Tuy nhiên, chúng mang lại độ chính xác vượt trội, tuổi thọ dài và khả năng chịu tải tốt, rất phù hợp cho các ứng dụng công nghiệp với yêu cầu cao về hiệu suất và độ tin cậy, như:

• Robot công nghiệp.
• Máy CNC.
• Hệ thống tự động hóa.

Ưu điểm của động cơ AC servo:

• Độ chính xác điều khiển cao.
• Tuổi thọ bền bỉ.
• Khả năng chịu tải ấn tượng.

Nhược điểm của động cơ AC servo:

• Cấu tạo phức tạp.
• Chi phí đầu tư ban đầu cao.
• Yêu cầu kỹ thuật điều khiển phức tạp.

So sánh giữa động cơ DC servo và AC servo

Bảng dưới đây trình bày sự khác biệt cơ bản giữa động cơ DC servo và động cơ AC servo:

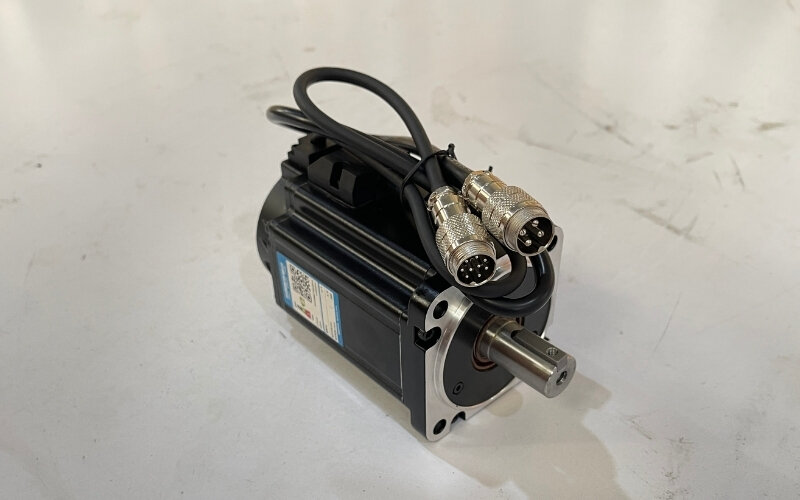

Điều khiển động cơ servo

Các phương pháp điều khiển chính

Các phương pháp điều khiển động cơ servo đa dạng, trong đó các kỹ thuật phổ biến nhất là:

• Điều khiển vị trí: Giúp động cơ di chuyển đến và giữ vững tại một vị trí cụ thể.
• Điều khiển vận tốc: Đảm bảo động cơ quay với một tốc độ ổn định và chính xác.
• Điều khiển momen xoắn: Kiểm soát lực xoắn mà động cơ có thể tạo ra.

Tín hiệu điều khiển PWM và vai trò của servo drive

Tín hiệu PWM (Pulse Width Modulation) là phương pháp điều chế độ rộng xung, cho phép điều khiển hiệu quả điện áp đầu ra bằng cách thay đổi tỷ lệ thời gian bật/tắt của xung vuông. Tín hiệu PWM được ứng dụng rộng rãi trong việc điều khiển động cơ servo, mang lại khả năng điều chỉnh linh hoạt tốc độ và vị trí của động cơ.

Bộ điều khiển servo (servo drive) là thiết bị trung tâm trong hệ thống điều khiển servo. Nó tiếp nhận tín hiệu điều khiển từ bộ điều khiển chính, xử lý thông tin phản hồi từ encoder và điều chỉnh dòng điện cấp cho động cơ để đạt được chính xác vị trí và tốc độ mong muốn.

Ví dụ thực tế về ứng dụng điều khiển servo

Một minh họa điển hình cho ứng dụng của điều khiển động cơ servo là trong máy cắt CNC. Tại đây, động cơ servo chịu trách nhiệm điều khiển vị trí của dao cắt và bàn máy. Bộ điều khiển trung tâm truyền tín hiệu đến servo drive, yêu cầu động cơ di chuyển dao cắt hoặc bàn máy đến một tọa độ xác định. Servo drive sau đó điều chỉnh dòng điện để động cơ thực hiện chuyển động.

Encoder trên động cơ đo lường vị trí thực tế của dao cắt và bàn máy, sau đó gửi dữ liệu này về servo drive. Servo drive so sánh vị trí thực tế với vị trí yêu cầu và điều chỉnh dòng điện cho động cơ để khắc phục sai lệch, đảm bảo quá trình gia công diễn ra với độ chính xác cao nhất.

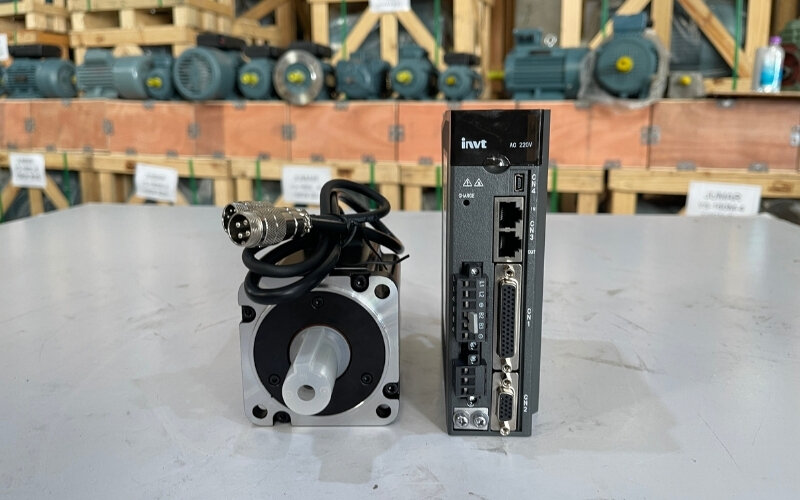

Ứng dụng của động cơ servo trong công nghiệp và kỹ thuật

Động cơ servo được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và kỹ thuật khác nhau:

Ứng dụng trong robot, hệ thống tự động hóa, CNC, máy móc sản xuất

Động cơ servo là một thành phần cốt lõi, không thể thiếu trong:

• Robot công nghiệp: Điều khiển các khớp và chuyển động phức tạp của robot, cho phép thực hiện các nhiệm vụ với độ chính xác cao.
• Hệ thống tự động hóa: Kiểm soát các thiết bị trong dây chuyền sản xuất, góp phần nâng cao năng suất và giảm chi phí vận hành.
• Máy CNC: Thực hiện định vị chính xác dao cắt và bàn máy, cho phép gia công các chi tiết phức tạp với dung sai cực nhỏ.
• Máy móc sản xuất: Điều khiển các bộ phận chuyển động để đảm bảo hoạt động ổn định và chính xác của máy.

Ứng dụng trong xử lý vật liệu, dây chuyền sản xuất, thiết bị định vị

Bên cạnh các ứng dụng trên, động cơ servo còn được sử dụng hiệu quả trong:

• Hệ thống xử lý vật liệu: Điều khiển băng tải, cánh tay robot và các thiết bị khác, đảm bảo quá trình vận chuyển, sắp xếp vật liệu diễn ra tự động và chính xác.
• Dây chuyền sản xuất: Điều khiển các thiết bị tích hợp, giúp tăng cường hiệu quả sản xuất và giảm thiểu sai sót.
• Thiết bị định vị: Điều khiển các hệ thống định vị trên máy bay, tàu thủy và các phương tiện khác, đảm bảo độ chính xác và an toàn.

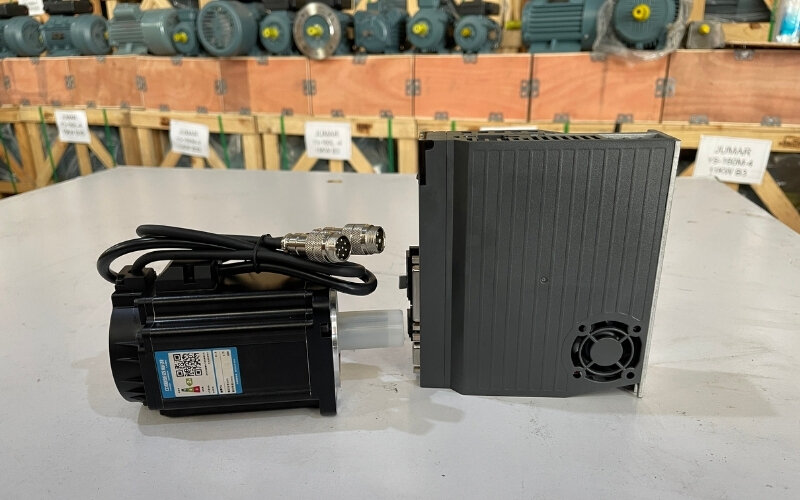

Lợi ích và ưu điểm của động cơ servo

Độ chính xác cao, phản hồi nhanh chóng

Động cơ servo nổi bật với khả năng điều khiển cực kỳ chính xác và thời gian đáp ứng nhanh, giúp hệ thống vận hành linh hoạt và hiệu quả. Nhờ có hệ thống điều khiển vòng kín kết hợp với phản hồi từ encoder, servo motor có thể nhanh chóng đạt được vị trí và tốc độ mong muốn, đồng thời duy trì sự ổn định ngay cả khi có tác động từ tải trọng.

Khả năng điều khiển linh hoạt vị trí, tốc độ, mô-men xoắn

Một trong những ưu điểm vượt trội của động cơ servo là khả năng điều khiển linh hoạt các thông số như vị trí, tốc độ và mô-men xoắn, đáp ứng đa dạng các yêu cầu của từng ứng dụng. Điều này góp phần tối ưu hóa hiệu suất và nâng cao độ chính xác tổng thể của hệ thống.

Độ bền và độ tin cậy trong môi trường khắc nghiệt

Động cơ servo được chế tạo để hoạt động bền bỉ và ổn định trong các môi trường công nghiệp khắc nghiệt. Với cấu trúc vững chắc và các linh kiện chất lượng cao, servo motor có thể chịu đựng tải trọng lớn, nhiệt độ cao và các điều kiện môi trường bất lợi khác, đảm bảo vận hành liên tục và tin cậy.

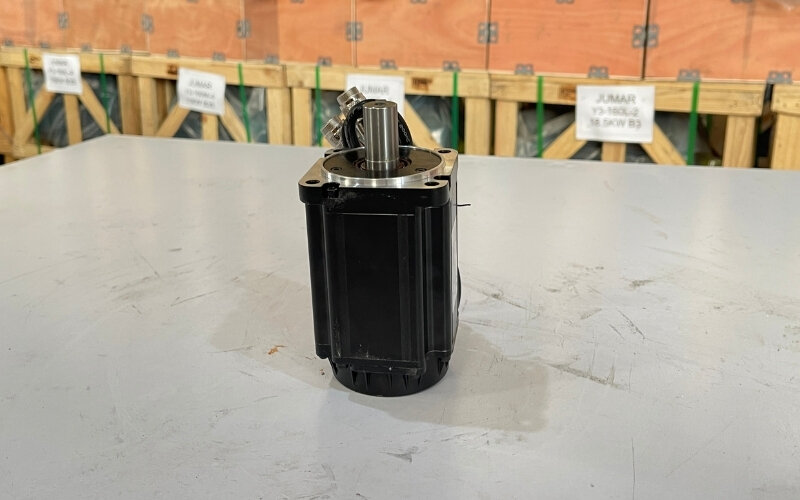

Cách chọn động cơ servo phù hợp

Việc lựa chọn động cơ servo chính xác là yếu tố then chốt để đảm bảo hiệu suất tối ưu cho mọi ứng dụng. Dưới đây là các tiêu chí quan trọng cần xem xét khi chọn mua động cơ servo:

• Nhu cầu về momen xoắn: Cần xác định momen xoắn cần thiết cho ứng dụng cụ thể của bạn. Tính toán momen xoắn tối đa mà động cơ phải cung cấp để kéo tải hoặc thực hiện công việc, sau đó chọn động cơ có momen xoắn tối đa lớn hơn yêu cầu này.
• Tốc độ hoạt động: Xác định dải tốc độ quay cần thiết cho hệ thống. Động cơ servo có nhiều dải tốc độ khác nhau, vì vậy hãy chọn loại có khả năng đáp ứng cả tốc độ tối đa và tối thiểu theo yêu cầu của ứng dụng.
• Hệ thống phản hồi vị trí: Kiểm tra loại encoder (quang học hoặc từ tính) và độ phân giải của nó. Độ phân giải cao sẽ cung cấp thông tin chính xác hơn về vị trí, tốc độ và hướng quay, điều này cực kỳ quan trọng đối với các ứng dụng đòi hỏi độ chính xác cao.
• Điện áp và dòng điện: Xác định mức điện áp và dòng điện mà bạn có thể cung cấp cho động cơ. Động cơ servo có thể hoạt động với nhiều mức điện áp (một pha hoặc ba pha), hãy chọn loại tương thích với nguồn điện hiện có.
• Kích thước và trọng lượng: Cân nhắc không gian lắp đặt và tổng trọng lượng của động cơ. Đảm bảo động cơ có kích thước phù hợp với thiết kế hệ thống và không gây cản trở trong quá trình vận hành.
• Độ bền và môi trường làm việc: Đánh giá độ bền của động cơ và các điều kiện môi trường làm việc (nhiệt độ, độ ẩm, mức độ bụi bẩn). Chọn động cơ có tiêu chuẩn bảo vệ (IP rating) phù hợp để đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
• Chi phí: So sánh giá cả giữa các lựa chọn động cơ servo khác nhau. Hãy chọn động cơ không chỉ đáp ứng ngân sách mà còn thỏa mãn tốt nhất các yêu cầu kỹ thuật của bạn.

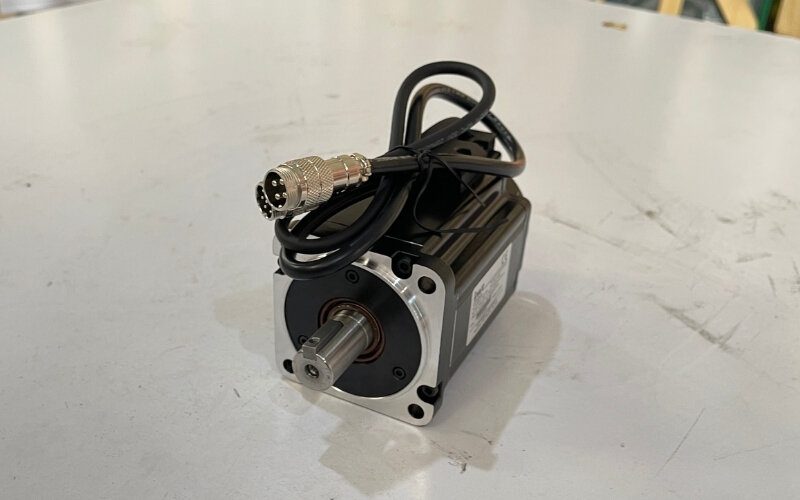

Hướng dẫn bảo dưỡng động cơ servo

Việc bảo dưỡng động cơ servo định kỳ là vô cùng cần thiết để duy trì hiệu suất tối ưu và kéo dài tuổi thọ của thiết bị. Dưới đây là các bước và lưu ý quan trọng trong quá trình bảo dưỡng:

• Thường xuyên kiểm tra các kết nối điện để đảm bảo không có tình trạng lỏng lẻo hay hư hỏng. Dây dẫn cần được kiểm tra để tránh quá nhiệt hoặc mất nguồn đột ngột.
• Vệ sinh sạch sẽ bề mặt động cơ và khu vực xung quanh để loại bỏ bụi bẩn, mảnh vụn có thể ảnh hưởng đến khả năng làm mát và hiệu suất. Nên dùng máy hút bụi hoặc khăn mềm để lau chùi.
• Đảm bảo hệ thống làm mát (nếu có) luôn hoạt động hiệu quả. Kiểm tra quạt làm mát và các lỗ thông gió để chắc chắn chúng không bị tắc nghẽn.
• Thực hiện bôi trơn các bộ phận cơ khí như trục và ổ bi theo đúng hướng dẫn của nhà sản xuất. Sử dụng loại dầu bôi trơn chuyên dụng để giảm ma sát và mài mòn.
• Kiểm tra hoạt động của encoder để xác nhận độ chính xác. Nếu cần, hãy vệ sinh và điều chỉnh encoder để duy trì thông tin phản hồi chính xác.
• Liên tục theo dõi nhiệt độ hoạt động của động cơ. Nếu nhiệt độ vượt quá giới hạn an toàn cho phép, cần ngừng hoạt động và kiểm tra ngay lập tức để tìm nguyên nhân và xử lý.
• Nếu động cơ sử dụng phần mềm điều khiển, hãy đảm bảo rằng phần mềm luôn được cập nhật phiên bản mới nhất để cải thiện hiệu suất và tăng cường bảo mật.

Kết luận

Động cơ servo đóng một vai trò thiết yếu trong nhiều ngành công nghiệp và lĩnh vực tự động hóa nhờ vào độ chính xác vượt trội và khả năng điều khiển linh hoạt. Cấu trúc tinh giản nhưng hiệu quả cùng nguyên lý vận hành thông minh đã đưa servo motor trở thành lựa chọn hàng đầu cho các ứng dụng đòi hỏi độ chính xác cao. Sự tiến bộ không ngừng của công nghệ servo hứa hẹn sẽ mở ra nhiều cơ hội và tiềm năng phát triển mới trong tương lai.
