Động cơ điện một chiều (DC motor) là loại động cơ sử dụng nguồn điện một chiều để biến đổi năng lượng điện thành năng lượng cơ học. Nhờ khả năng điều khiển tốc độ và mô-men xoắn linh hoạt, động cơ DC có mặt rộng rãi trong nhiều lĩnh vực. Bài viết này sẽ cung cấp cái nhìn tổng quan về động cơ DC, bao gồm cấu tạo, các ứng dụng tiêu biểu cùng những ưu và nhược điểm của chúng.
Tổng quan về động cơ DC
Động cơ DC là gì?
Động cơ DC (Direct Current motor), hay còn gọi là motor DC, là một dạng động cơ điện biến đổi năng lượng điện một chiều thành chuyển động quay. Cơ chế hoạt động của động cơ này dựa trên nguyên lý cảm ứng điện từ: khi dòng điện chạy qua một dây dẫn đặt trong từ trường, một lực điện từ (lực Lorentz) sẽ được sinh ra, khiến phần quay (rotor) của động cơ chuyển động. Động cơ DC được ứng dụng rộng rãi, từ các thiết bị điện tử gia dụng cỡ nhỏ đến các hệ thống máy móc công nghiệp quy mô lớn.
Lịch sử phát triển của động cơ DC
Quá trình hình thành và phát triển của động cơ DC gắn liền với sự tiến bộ của ngành điện và điện từ học. Vào những năm 1820, Michael Faraday đã đặt nền móng đầu tiên cho nguyên lý hoạt động của động cơ điện. Kể từ đó, nhiều nhà khoa học và kỹ sư đã tiếp tục nghiên cứu, cải tiến, dẫn đến sự ra đời của các thế hệ động cơ DC tiên tiến như ngày nay.

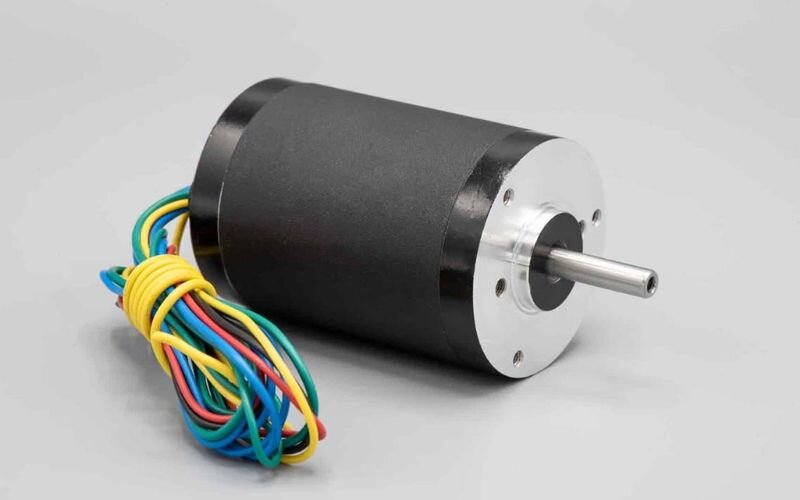

Động cơ DC là gì?
Tầm quan trọng của động cơ DC trong công nghiệp
Động cơ DC hay động cơ một chiều đóng vai trò không thể thiếu trong nhiều ngành công nghiệp nhờ vào tính linh hoạt và hiệu suất vượt trội. Dưới đây là một số lý do thể hiện tầm quan trọng của động cơ DC trong lĩnh vực công nghiệp:
Các motor DC cho phép điều chỉnh tốc độ một cách chính xác và nhanh chóng chỉ bằng cách thay đổi điện áp hoặc dòng điện. Khả năng này cực kỳ quan trọng đối với các ứng dụng đòi hỏi sự linh hoạt về tốc độ vận hành, ví dụ như trong dây chuyền sản xuất hay các loại máy chế biến.
Chúng có khả năng tạo ra mô-men xoắn lớn ngay từ khi khởi động, giúp nâng cao năng lực làm việc trong các ứng dụng yêu cầu tải trọng lớn. Điều này biến động cơ DC thành lựa chọn ưu việt cho nhiều thiết bị công nghiệp như máy bơm, máy ép và máy cắt.
Trong nhiều trường hợp, động cơ DC có thể hoạt động hiệu quả hơn các loại động cơ khác, giúp tối ưu hóa hiệu suất năng lượng. Việc này không chỉ giảm chi phí vận hành mà còn góp phần bảo vệ môi trường.
Động cơ DC có khả năng khởi động tức thì, cho phép máy móc hoạt động nhanh chóng mà không cần thời gian chờ đợi. Tính năng này vô cùng cần thiết trong các quy trình sản xuất yêu cầu sự liên tục và ổn định.
Chúng được ứng dụng trong đa dạng máy móc và thiết bị, từ băng tải, robot công nghiệp cho đến các hệ thống tự động hóa. Sự linh hoạt này giúp động cơ DC dễ dàng tích hợp vào các hệ thống sản xuất hiện đại.

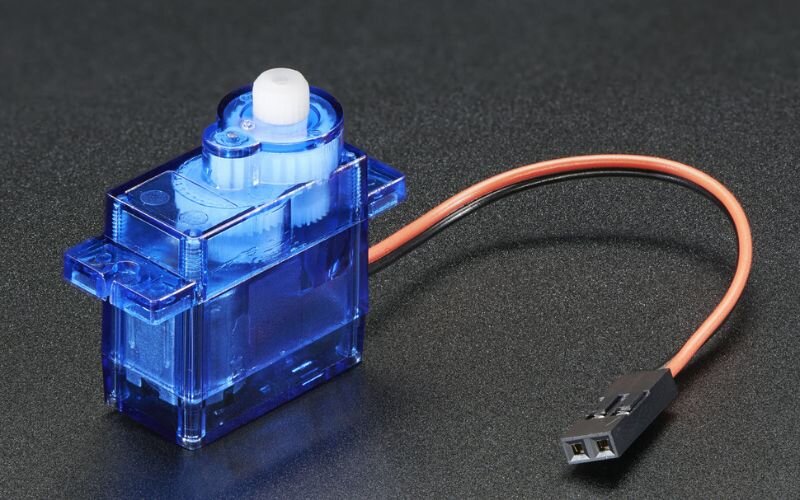

Tầm quan trọng của động cơ DC trong công nghiệp
Cấu tạo của động cơ DC
Cấu tạo của động cơ DC bao gồm các bộ phận chính sau:
Stator
Stator là phần tĩnh của động cơ DC, chịu trách nhiệm tạo ra từ trường cần thiết để tương tác với dòng điện trong rotor. Stator thường được làm từ các cuộn dây điện hoặc nam châm vĩnh cửu. Trong các động cơ điện có công suất lớn, stator thường là các cuộn dây điện quấn quanh lõi thép để tăng cường sức mạnh của từ trường.
Rotor
Rotor là phần quay của động cơ DC, bao gồm các cuộn dây điện được nối với cổ góp. Khi dòng điện đi qua các cuộn dây này, chúng tương tác với từ trường do stator tạo ra, sinh ra lực quay làm rotor chuyển động.
Cổ góp và chổi than
Cổ góp là một bộ phận kim loại hình trụ được chia thành nhiều đoạn, mỗi đoạn được kết nối với một cuộn dây của rotor. Chổi than là các thanh dẫn điện tiếp xúc với cổ góp, có nhiệm vụ dẫn dòng điện vào và ra khỏi các cuộn dây rotor khi nó quay. Cổ góp và chổi than đóng vai trò then chốt trong việc duy trì dòng điện liên tục trong các cuộn dây rotor, đảm bảo động cơ hoạt động trơn tru.
Các thành phần khác
Ngoài các bộ phận chính đã nêu, động cơ DC còn có nhiều thành phần phụ trợ khác như vỏ bảo vệ, vòng bi và hệ thống làm mát. Vỏ động cơ có chức năng bảo vệ các bộ phận bên trong khỏi tác động từ môi trường bên ngoài. Vòng bi giúp giảm ma sát trong quá trình rotor quay, trong khi hệ thống làm mát đảm bảo động cơ duy trì nhiệt độ hoạt động ổn định.

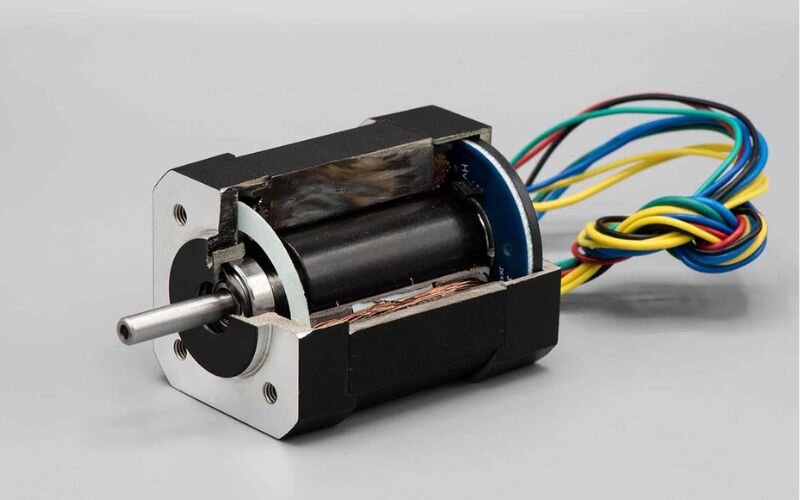

Cấu tạo của động cơ DC
Nguyên lý hoạt động của động cơ DC
Nguyên lý vận hành của động cơ DC dựa trên hiện tượng lực Lorentz – lực tác dụng lên một điện tích di chuyển trong từ trường. Khi dòng điện chạy qua các cuộn dây trên rotor, nó tạo ra một từ trường riêng. Từ trường này tương tác với từ trường ổn định của stator, dẫn đến sự phát sinh lực Lorentz. Lực này khiến rotor quay, và thông qua cơ chế cổ góp cùng chổi than, dòng điện được chuyển đổi liên tục để duy trì chuyển động quay liên tục của động cơ.
Mô-men xoắn là lực làm rotor của động cơ DC quay. Độ lớn của mô-men xoắn phụ thuộc vào cường độ dòng điện đi qua rotor, cường độ của từ trường và số vòng dây của cuộn dây trên rotor. Để tăng mô-men xoắn, có thể tăng cường độ dòng điện, từ trường hoặc tăng số lượng vòng dây.
Điều khiển tốc độ
Tốc độ quay của động cơ DC có thể được điều chỉnh bằng cách thay đổi điện áp hoặc cường độ dòng điện được cấp cho động cơ. Khi điện áp được tăng lên, tốc độ quay của động cơ cũng sẽ tăng theo. Ngoài ra, việc điều khiển tốc độ còn có thể thực hiện bằng cách thay đổi cường độ từ trường trong stator.

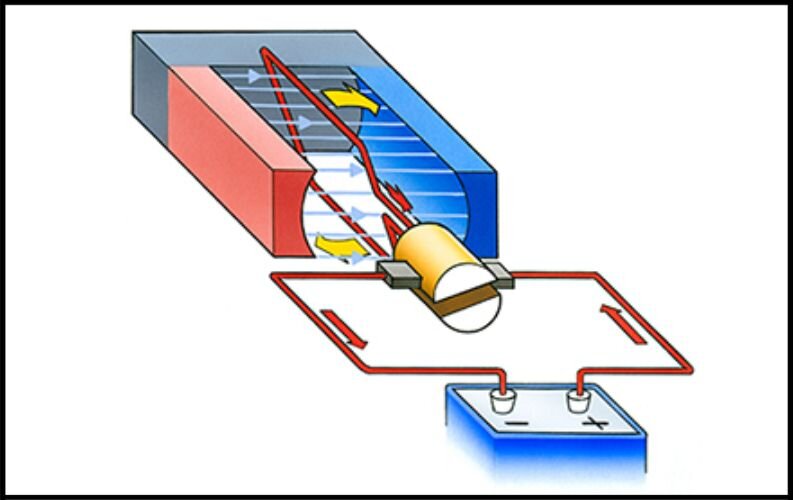

Nguyên lý hoạt động của động cơ DC
Các loại động cơ DC phổ biến
Động cơ DC được phân loại thành nhiều dạng khác nhau, mỗi loại có những đặc điểm và ứng dụng riêng biệt:
Động cơ DC kích từ độc lập
Ở loại động cơ này, cuộn dây kích từ được cấp nguồn điện áp riêng biệt, không phụ thuộc vào điện áp cung cấp cho rotor. Điều này mang lại khả năng điều khiển chính xác cao về tốc độ và mô-men xoắn của động cơ.
Động cơ DC kích từ song song
Trong động cơ DC kích từ song song, cuộn dây kích từ được mắc song song với rotor. Đặc điểm của loại động cơ này là tốc độ vận hành ổn định, ít bị thay đổi khi tải trọng thay đổi.
Động cơ DC kích từ nối tiếp
Với động cơ DC kích từ nối tiếp, cuộn dây kích từ được mắc nối tiếp với rotor. Loại động cơ này nổi bật với mô-men xoắn khởi động lớn, rất phù hợp cho các ứng dụng yêu cầu lực kéo mạnh.
Động cơ DC kích từ hỗn hợp
Động cơ DC kích từ hỗn hợp là sự kết hợp của cả hai kiểu kích từ song song và nối tiếp. Loại động cơ này thừa hưởng những ưu điểm của cả hai, mang lại mô-men xoắn khởi động mạnh mẽ và tốc độ hoạt động ổn định.
Động cơ DC không chổi than (Brushless DC Motor)
Động cơ DC không chổi than (BLDC) sử dụng mạch điện tử để điều khiển dòng điện trong các cuộn dây, loại bỏ hoàn toàn việc sử dụng chổi than và cổ góp. Điều này giúp động cơ BLDC có tuổi thọ cao, hiệu suất vượt trội và hoạt động êm ái hơn.

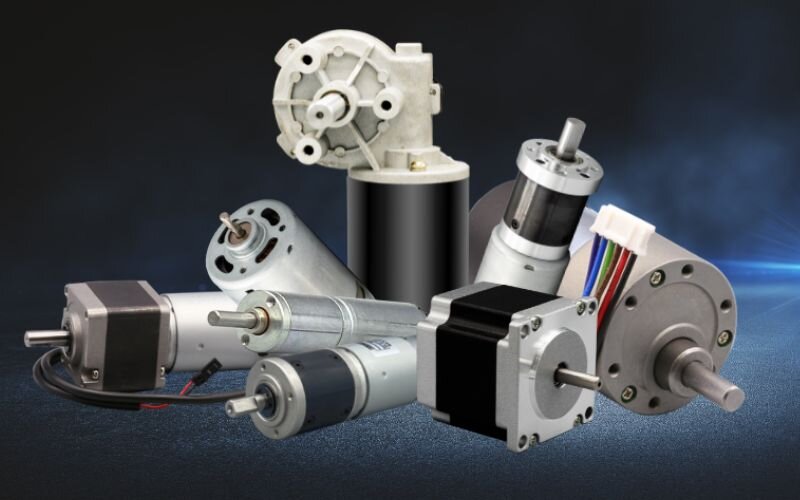

Phân loại động cơ DC
Mạch điều khiển động cơ DC
Để vận hành động cơ DC, cần sử dụng các mạch điều khiển chuyên dụng. Dưới đây là một số loại mạch điều khiển động cơ DC phổ biến:
Mạch điều khiển bằng Mosfet
Mosfet là một loại transistor hiệu ứng trường, có khả năng đóng cắt dòng điện lớn. Các mạch điều khiển sử dụng Mosfet cho phép kiểm soát chính xác tốc độ và hướng quay của động cơ điện.
Mạch điều khiển bằng IC 555
IC 555 là một vi mạch hẹn giờ đa năng, thường được dùng để tạo ra các tín hiệu điều chế độ rộng xung (PWM). Các xung PWM này có thể được sử dụng để điều khiển tốc độ của motor DC một cách hiệu quả.
Mạch điều khiển bằng Arduino
Arduino là một nền tảng vi điều khiển mã nguồn mở phổ biến, được ứng dụng rộng rãi trong các dự án điện tử. Nền tảng này có thể được sử dụng để điều khiển động cơ DC thông qua các module điều khiển động cơ chuyên dụng.

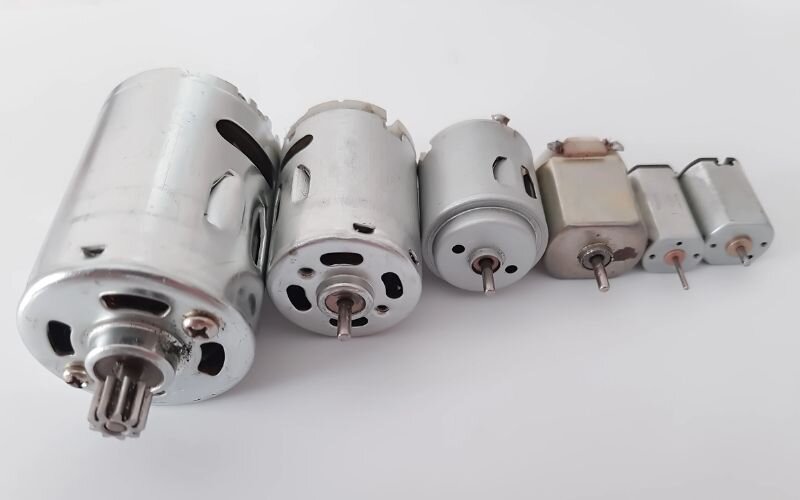

Ứng dụng của động cơ DC
Động cơ DC (động cơ một chiều) được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ tính linh hoạt, khả năng điều chỉnh tốc độ dễ dàng và mô-men xoắn cao. Dưới đây là một số ứng dụng tiêu biểu của động cơ DC:
Động cơ DC thường được tìm thấy trong các thiết bị gia dụng quen thuộc như quạt, máy xay sinh tố, máy hút bụi và máy giặt. Khả năng điều chỉnh tốc độ hoạt động của chúng mang lại sự tiện lợi và linh hoạt cho người dùng.
Trong môi trường công nghiệp, động cơ DC được sử dụng trong các máy móc chế biến, hệ thống băng tải, máy cắt và thiết bị tự động hóa. Khả năng điều chỉnh tốc độ và mô-men xoắn giúp tối ưu hóa đáng kể các quy trình sản xuất.
Đây là một thành phần quan trọng trong các phương tiện giao thông chạy điện như xe đạp điện, ô tô điện và xe máy điện. Động cơ DC cung cấp khả năng khởi động nhanh và kiểm soát tốc độ dễ dàng, góp phần tăng cường hiệu suất di chuyển.
Động cơ DC thường được tích hợp vào robot và các thiết bị tự động khác, nhờ vào khả năng điều chỉnh chính xác tốc độ và vị trí. Yếu tố này đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác cao.
Trong một số hệ thống năng lượng tái tạo, động cơ DC được sử dụng trong các máy phát điện gió, nơi chúng chuyển đổi năng lượng gió thành điện năng.
Ngoài ra, động cơ DC cũng được ứng dụng trong một số thiết bị y tế như máy bơm tiêm, máy siêu âm và các thiết bị hỗ trợ khác, nhờ vào tính ổn định và độ tin cậy cao.
Giống như các loại động cơ khác, động cơ điện một chiều cũng có những ưu và nhược điểm riêng:
Ưu điểm
Động cơ DC cho phép người dùng điều chỉnh tốc độ một cách dễ dàng chỉ bằng cách thay đổi điện áp hoặc dòng điện. Điều này làm cho chúng rất phù hợp với nhiều ứng dụng cần sự linh hoạt về tốc độ.
Động cơ DC có khả năng tạo ra mô-men xoắn lớn ngay từ khi khởi động, giúp chúng hoạt động hiệu quả trong các ứng dụng yêu cầu tải trọng nặng.
Chúng có thể khởi động tức thì và nhanh chóng đạt đến tốc độ cao chỉ trong thời gian ngắn, điều này rất hữu ích trong các ứng dụng cần phản hồi nhanh.
Cấu trúc đơn giản của động cơ DC, đặc biệt là loại có chổi than, giúp việc bảo trì trở nên dễ dàng, từ đó giảm chi phí sửa chữa và bảo dưỡng.
Động cơ DC có khả năng duy trì tốc độ ổn định trong nhiều điều kiện tải khác nhau, đảm bảo hiệu suất làm việc liên tục và đáng tin cậy.

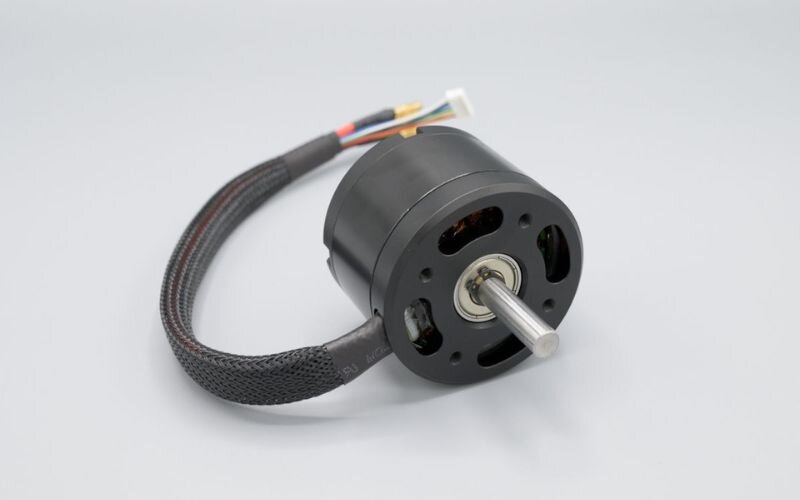

Ưu điểm động cơ DC
Nhược điểm
Đối với các động cơ DC sử dụng chổi than, bộ phận này cần được thay thế định kỳ do bị mài mòn. Việc này có thể làm tăng chi phí bảo trì tổng thể.
Tiếng ồn phát ra từ chổi than và cổ góp có thể gây khó chịu trong một số môi trường làm việc, đặc biệt là những nơi yêu cầu sự yên tĩnh cao.
Trong một số ứng dụng, đặc biệt ở mức tải cao, động cơ DC thường có hiệu suất hoạt động thấp hơn so với động cơ AC.
Đối với các động cơ DC công suất lớn, kích thước và trọng lượng có thể trở thành một hạn chế, làm giảm tính linh hoạt khi sử dụng trong một số không gian hoặc ứng dụng cụ thể.
Với động cơ DC không chổi than, chi phí đầu tư ban đầu thường cao hơn do yêu cầu về hệ thống điều khiển điện tử phức tạp hơn.
Cách chọn động cơ DC phù hợp
Để lựa chọn động cơ DC phù hợp nhất với nhu cầu sử dụng, bạn cần cân nhắc các yếu tố sau:
Công suất
Hãy chọn động cơ điện có công suất phù hợp với tải trọng mà nó sẽ phải kéo. Nếu công suất quá thấp, động cơ có thể bị quá tải và hỏng hóc. Ngược lại, nếu công suất quá lớn, động cơ sẽ hoạt động kém hiệu quả.
Tốc độ
Lựa chọn motor DC có tốc độ quay phù hợp với yêu cầu của ứng dụng cụ thể. Cần lưu ý rằng tốc độ của động cơ có thể được điều chỉnh thông qua các mạch điều khiển.
Điện áp
Chọn động cơ DC có mức điện áp tương thích với nguồn điện mà bạn đang sử dụng. Ví dụ, các motor điện 220V thường phù hợp với các ứng dụng trong gia đình.
Loại động cơ
Xác định loại động cơ DC phù hợp với ứng dụng của bạn. Chẳng hạn, động cơ DC không chổi than thường là lựa chọn lý tưởng cho các ứng dụng đòi hỏi tuổi thọ cao và hiệu suất tối ưu.
Mô-men xoắn
Chọn động cơ điện có mô-men xoắn phù hợp với tải. Nếu ứng dụng của bạn cần lực kéo mạnh mẽ, hãy ưu tiên các động cơ DC có mô-men xoắn khởi động lớn.
Đảo chiều động cơ DC
Đảo chiều động cơ DC là quá trình thay đổi hướng quay của rotor. Có nhiều phương pháp để thực hiện việc này. Dưới đây là một số cách phổ biến để đảo chiều motor DC:
Đảo chiều dòng điện
Phương pháp đơn giản nhất để đảo chiều quay của động cơ DC là đảo ngược chiều dòng điện chạy qua rotor. Điều này có thể được thực hiện bằng cách sử dụng một công tắc đảo chiều chuyên dụng hoặc một mạch điện tử.
Sử dụng mạch cầu H
Mạch cầu H là một mạch điện tử cho phép đảo chiều dòng điện cấp cho động cơ một cách dễ dàng và hiệu quả. Mạch này thường được ứng dụng rộng rãi trong các hệ thống điều khiển động cơ bằng vi điều khiển.

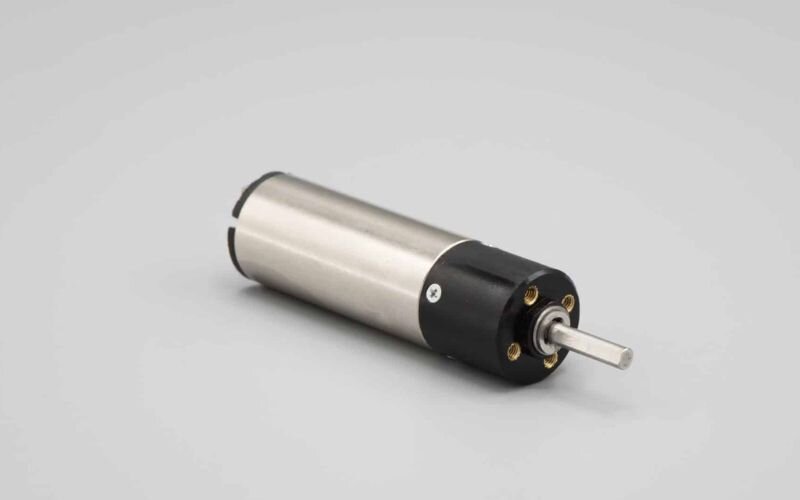

Để chọn động cơ DC phù hợp với ứng dụng, bạn cần xem xét các yếu tố tốc độ, công suất,….
Bảo trì động cơ DC
Để đảm bảo động cơ DC hoạt động ổn định và kéo dài tuổi thọ, việc thực hiện các công việc bảo trì định kỳ là rất cần thiết:
Vệ sinh
Thường xuyên vệ sinh motor DC để loại bỏ bụi bẩn và các chất gây ô nhiễm. Bụi bẩn tích tụ có thể làm giảm hiệu suất hoạt động và rút ngắn tuổi thọ của động cơ.
Kiểm tra chổi than và cổ góp
Định kỳ kiểm tra tình trạng của chổi than và cổ góp để đảm bảo chúng không bị mòn hoặc hư hỏng. Khi chổi than đã mòn đến giới hạn cho phép, cần phải thay thế kịp thời.
Bôi trơn
Thực hiện bôi trơn các bộ phận chuyển động của động cơ điện theo định kỳ để giảm ma sát, giúp động cơ vận hành êm ái và trơn tru hơn.
Kiểm tra điện áp và dòng điện
Thường xuyên kiểm tra điện áp và dòng điện được cấp cho động cơ DC để đảm bảo chúng nằm trong giới hạn cho phép. Điện áp và dòng điện quá cao hoặc quá thấp đều có thể gây hư hỏng cho động cơ.
Trong quá trình vận hành, động cơ DC có thể gặp một số sự cố. Dưới đây là các lỗi phổ biến và cách xử lý:
Động cơ không quay
Nguyên nhân có thể là do nguồn điện chưa được kết nối, chổi than bị mòn hết, hoặc động cơ đang chịu tải quá mức. Để khắc phục, cần kiểm tra lại nguồn điện, thay thế chổi than nếu cần, và giảm tải cho động cơ.
Động cơ quay chậm
Sự cố này có thể do điện áp cung cấp thấp, chổi than bị bẩn hoặc có quá nhiều ma sát trong động cơ. Giải pháp là tăng điện áp, vệ sinh chổi than, và bôi trơn các bộ phận chuyển động.
Động cơ phát ra tiếng ồn lớn
Nguyên nhân có thể là vòng bi bị hỏng hoặc các bộ phận cơ khí bên trong bị lỏng. Để khắc phục, cần thay thế vòng bi mới và siết chặt lại các bộ phận cơ khí.
Động cơ bị nóng quá mức
Tình trạng này thường xảy ra khi động cơ bị quá tải, hệ thống làm mát không hoạt động hiệu quả, hoặc thông gió kém. Cách khắc phục là giảm tải cho động cơ, kiểm tra và sửa chữa hệ thống làm mát, đồng thời cải thiện luồng không khí xung quanh để tăng cường thông gió.

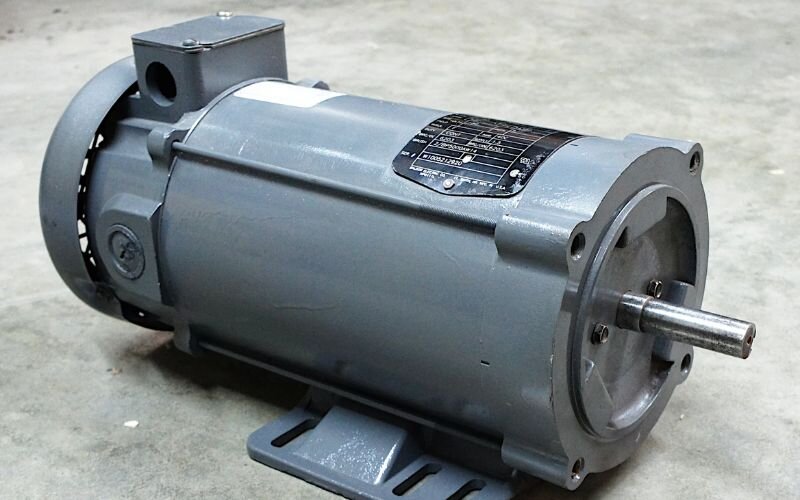

Trong quá trình sử dụng, động cơ DC có thể gặp phải một số lỗi như không quay, quay chậm, có tiếng ồn lớn,…
