Động cơ bước là gì? Cấu tạo và nguyên lý hoạt động của động cơ bước

Động cơ bước, hay còn gọi là stepper motor, là một dạng động cơ điện đặc biệt, được thiết kế để thực hiện các chuyển động chính xác về vị trí và tốc độ. Với khả năng vận hành theo từng bước rời rạc, động cơ bước đã trở thành lựa chọn hàng đầu cho nhiều hệ thống tự động hóa hiện đại. Bài viết này sẽ cùng Thành Thái Motor khám phá sâu hơn về cấu tạo, nguyên lý hoạt động của động cơ bước, cách lựa chọn và kiểm tra động cơ bước một cách hiệu quả.

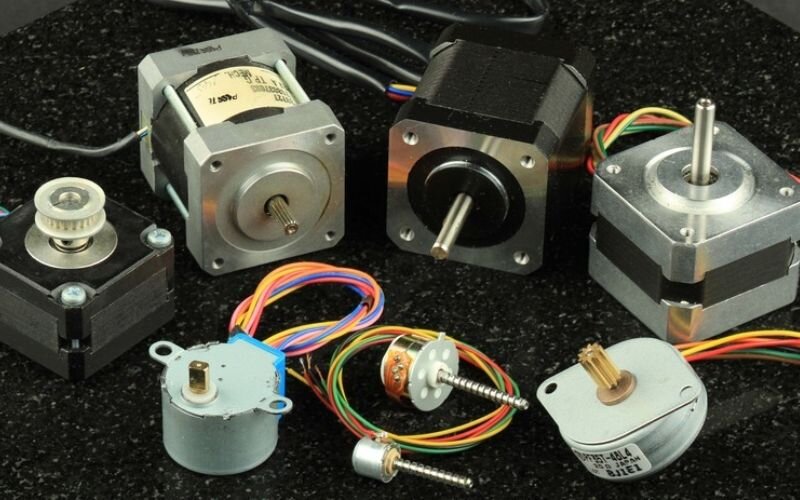

Động cơ bước là gì?

Động cơ bước là một thiết bị điện cơ có khả năng chuyển đổi các xung điện thành các chuyển động góc rời rạc. Không giống như động cơ điện thông thường quay liên tục, động cơ bước di chuyển theo từng “bước” nhỏ, mỗi bước tương ứng với một góc quay cố định. Tính chất này giúp nó đạt được độ chính xác cao trong việc điều khiển vị trí mà không cần đến phản hồi vị trí phức tạp (hệ thống vòng kín), làm cho nó trở nên lý tưởng trong các ứng dụng cần kiểm soát vị trí chặt chẽ.

Cấu tạo và nguyên lý hoạt động của động cơ bước

Sau khi đã hiểu rõ khái niệm về motor bước, chúng ta sẽ đi sâu vào cấu trúc và cơ chế vận hành của loại động cơ này.

Cấu tạo của động cơ bước

Động cơ bước là một bộ phận không thể thiếu trong nhiều hệ thống điều khiển và tự động hóa yêu cầu độ chính xác cao. Cấu trúc cơ bản của động cơ bước bao gồm hai thành phần chính:

• Rotor: Đây là bộ phận quay của động cơ, thường được cấu tạo từ các nam châm vĩnh cửu hoặc từ vật liệu sắt từ có răng, được xếp chồng lên nhau thành các cặp cực đối xứng. Mục đích của rotor là tương tác với từ trường do stato tạo ra để tạo ra chuyển động quay.
• Stator: Là phần đứng yên của động cơ, được làm từ vật liệu sắt từ có độ dẫn từ tốt. Stator được thiết kế với các rãnh, trong đó chứa các cuộn dây điện. Khi dòng điện đi qua các cuộn dây này, chúng sẽ tạo ra từ trường, tương tác với rotor và khiến rotor quay theo các bước đã định.

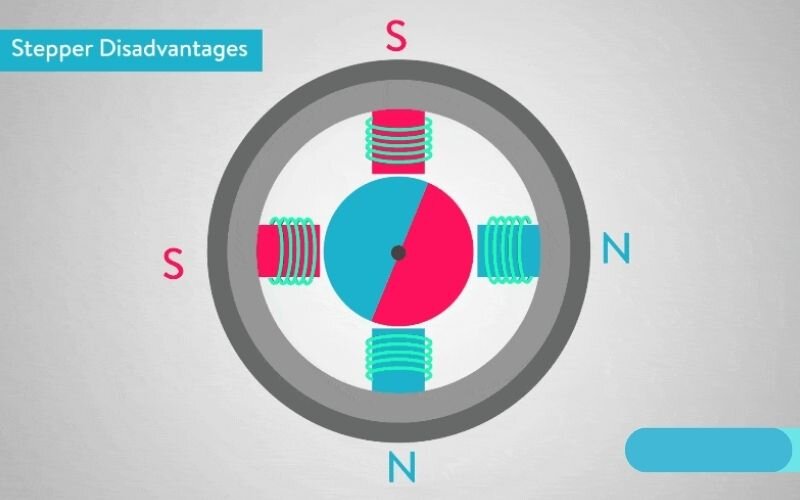

Nguyên lý hoạt động của động cơ bước

Nguyên lý hoạt động của động cơ bước dựa trên sự tương tác giữa từ trường của stato và các cực của rotor. Để điều khiển động cơ, một bộ điều khiển chuyên dụng sẽ cấp các xung điện theo một trình tự và tần số nhất định đến các cuộn dây trên stato.
Khi một cuộn dây được cấp điện, nó sẽ tạo ra một từ trường, hút hoặc đẩy các cực của rotor, khiến rotor di chuyển đến một vị trí cụ thể. Bằng cách tuần tự cấp điện cho các cuộn dây theo một chuỗi nhất định, từ trường tổng thể sẽ quay, làm cho rotor quay theo từng bước. Điều khiển chính xác trình tự và thời gian cấp điện cho phép kiểm soát vị trí và tốc độ quay của động cơ một cách hiệu quả, đạt được độ chính xác mong muốn.

Phân loại động cơ bước

Trong quá trình lựa chọn động cơ bước, người dùng thường băn khoăn về loại nào sẽ phù hợp nhất với yêu cầu điều khiển vị trí, tốc độ và mô-men xoắn của ứng dụng. Động cơ bước có thể được phân loại theo nhiều tiêu chí khác nhau, bao gồm nguyên lý hoạt động, cấu tạo, hoặc phương pháp điều khiển. Việc nắm rõ đặc điểm của từng loại sẽ giúp bạn đưa ra quyết định tối ưu cho các dự án tự động hóa, robot hay máy CNC.
Động cơ bước được chia thành các loại khác nhau để đáp ứng đa dạng nhu cầu ứng dụng. Dưới đây là cách phân loại phổ biến dựa trên cấu hình cuộn dây (cực) và số pha:

Phân loại dựa vào cực

Động cơ bước đơn cực (Unipolar Stepper Motor)

Loại động cơ này có các cuộn dây pha với một điểm giữa (center tap). Một đầu của mỗi cuộn dây được nối chung với nguồn điện, trong khi hai đầu còn lại được điều khiển độc lập để đổi chiều dòng điện. Ưu điểm của động cơ đơn cực là dễ dàng điều khiển hơn, chỉ cần một mạch driver đơn giản. Tuy nhiên, do chỉ sử dụng một nửa cuộn dây tại một thời điểm, hiệu suất và mô-men xoắn của nó thường thấp hơn so với động cơ lưỡng cực. Chúng phù hợp cho các ứng dụng đòi hỏi sự đơn giản và không yêu cầu mô-men xoắn quá cao.

Động cơ bước lưỡng cực (Bipolar Stepper Motor)

Động cơ lưỡng cực có các cuộn dây pha chỉ với hai dây đầu ra, không có điểm giữa. Để điều khiển, dòng điện phải được đảo chiều qua cuộn dây, yêu cầu một mạch driver phức tạp hơn (thường là cầu H). Bù lại, động cơ lưỡng cực sử dụng toàn bộ cuộn dây hiệu quả hơn, mang lại mô-men xoắn cao hơn và hiệu suất tốt hơn. Đây là lựa chọn lý tưởng cho các ứng dụng đòi hỏi mô-men xoắn lớn và độ chính xác cao.

Phân loại dựa trên số pha

Động cơ bước 2 pha

Đây là loại động cơ bước phổ biến nhất, thường có 4, 6 hoặc 8 dây dẫn. Với góc bước tiêu chuẩn khoảng 1.8 độ, động cơ 2 pha cung cấp sự cân bằng tốt giữa độ chính xác và khả năng điều khiển. Chúng được ứng dụng rộng rãi trong các thiết bị như máy in 3D, robot nhỏ, và nhiều hệ thống tự động hóa khác nhờ vào sự ổn định và hiệu suất đáng tin cậy.

Động cơ bước 3 pha

Ít thông dụng hơn so với loại 2 pha, động cơ bước 3 pha mang lại độ chính xác cao hơn với góc bước nhỏ hơn, khoảng 1.2 độ. Loại này thường có 3 hoặc 4 dây và được ưu tiên sử dụng trong các ứng dụng đòi hỏi độ phân giải vị trí cao hơn, chẳng hạn như trong các thiết bị y tế chuyên dụng hoặc cảm biến nhạy. Mặc dù phức tạp hơn một chút về mặt điều khiển, nhưng chúng là giải pháp tốt cho các yêu cầu khắt khe.

Động cơ bước 5 pha

Động cơ bước 5 pha cung cấp độ phân giải cực kỳ cao với góc bước rất nhỏ, chỉ khoảng 0.72 độ. Nhờ vậy, chúng đạt được sự mịn màng và chính xác tối đa trong chuyển động. Tuy nhiên, loại động cơ này có cấu tạo và hệ thống điều khiển phức tạp hơn, dẫn đến chi phí cao hơn và ít phổ biến hơn. Động cơ 5 pha thường được dành cho các ứng dụng đặc thù yêu cầu độ chính xác tuyệt đối mà các loại khác không thể đáp ứng.

Ứng dụng của động cơ bước

Động cơ bước được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ khả năng kiểm soát vị trí và tốc độ một cách chính xác. Dưới đây là một số ví dụ nổi bật:

• Máy in 3D và máy in văn phòng: Đảm nhiệm vai trò điều khiển chính xác đầu in và bàn in, đảm bảo chất lượng và độ chi tiết của sản phẩm in.
• Hệ thống robot: Được sử dụng để điều khiển các khớp nối và bộ phận chuyển động, giúp robot thực hiện các thao tác chính xác, lặp lại.
• Dây chuyền sản xuất và tự động hóa: Điều khiển các bộ phận chuyển động như băng chuyền, máy đóng gói, và các máy lắp ráp tự động, nâng cao hiệu quả sản xuất.
• Thiết bị quang học: Được tích hợp trong máy ảnh kỹ thuật số để điều chỉnh ống kính, lấy nét tự động, và các cơ chế tinh chỉnh khác.
• Thiết bị gia dụng thông minh: Có mặt trong các sản phẩm như máy pha cà phê tự động, rèm cửa tự động, giúp kiểm soát các quá trình một cách chính xác và tiện lợi.

Ưu nhược điểm của động cơ bước

Động cơ bước là một loại động cơ điện được sử dụng rộng rãi trong các hệ thống tự động hóa nhờ khả năng điều khiển vị trí một cách tuyệt vời. Tuy nhiên, bên cạnh những ưu điểm nổi bật, loại động cơ này cũng tồn tại một số hạn chế nhất định.

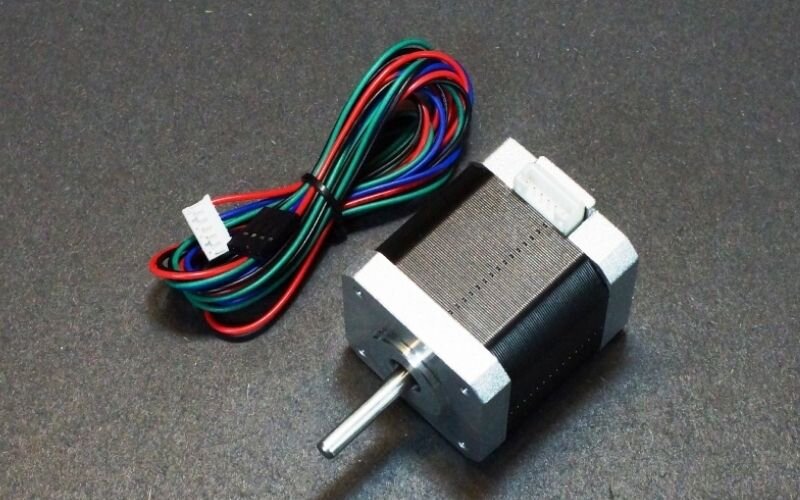

Ưu điểm

• Độ chính xác cao: Khả năng điều khiển vị trí chính xác theo từng bước quay, thường không cần phản hồi vị trí (vòng hở).
• Dễ dàng điều khiển: Hệ thống điều khiển đơn giản hơn so với động cơ servo, không cần bộ mã hóa (encoder) phức tạp.
• Mô-men giữ ổn định: Có khả năng duy trì vị trí đứng yên mà không cần cấp nguồn liên tục, nhờ vào mô-men giữ cố định.
• Chi phí hiệu quả: Giá thành thường thấp hơn đáng kể so với động cơ servo, đặc biệt cho các ứng dụng không yêu cầu tốc độ và mô-men xoắn cực cao.
• Phản ứng nhanh: Khả năng khởi động và dừng nhanh chóng, thích hợp cho các ứng dụng cần thay đổi tốc độ hoặc hướng liên tục.

Nhược điểm

• Mô-men xoắn hạn chế ở tốc độ cao: Hiệu suất mô-men xoắn giảm đáng kể khi tốc độ quay tăng, hạn chế khả năng kéo tải nặng ở tốc độ cao.
• Tiếng ồn và rung động: Có thể phát ra tiếng ồn và rung lắc, đặc biệt khi hoạt động ở một số tốc độ nhất định hoặc khi thiếu tải.
• Sinh nhiệt: Hoạt động liên tục có thể sinh nhiệt đáng kể, đòi hỏi các giải pháp tản nhiệt phù hợp để tránh quá nhiệt và giảm tuổi thọ.
• Tốc độ tối đa thấp: Tốc độ quay tối đa thường thấp hơn so với động cơ DC không chổi than hoặc động cơ servo.
• Nguy cơ mất bước: Trong hệ thống vòng hở, động cơ có thể bị mất bước nếu tải quá lớn hoặc tăng tốc quá nhanh, dẫn đến sai lệch vị trí.

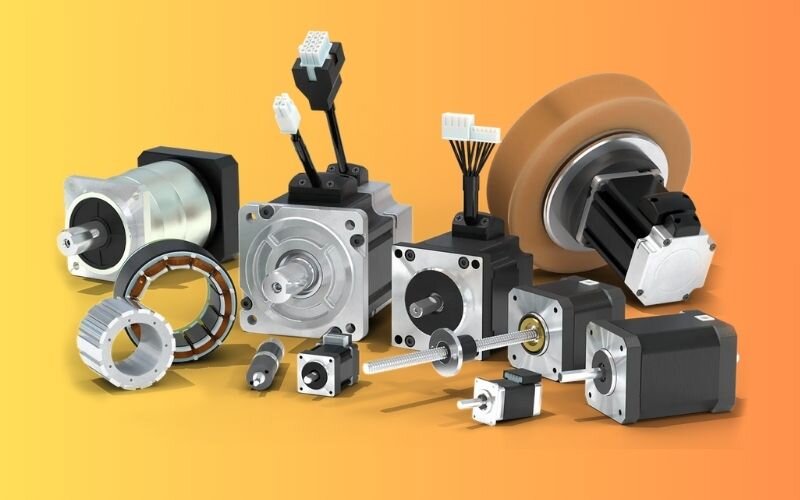

Xu hướng phát triển của động cơ bước trong tương lai

Trong những năm gần đây, động cơ bước đã khẳng định vị thế là một thành phần cốt lõi trong nhiều lĩnh vực công nghiệp và tự động hóa. Với sự tiến bộ không ngừng của công nghệ, các xu hướng phát triển của động cơ bước trong tương lai dự kiến sẽ bao gồm:

• Tích hợp IoT và AI: Sự bùng nổ của Internet of Things (IoT) sẽ thúc đẩy việc tích hợp động cơ bước vào các hệ thống thông minh, cho phép giám sát, điều khiển từ xa và thu thập dữ liệu để tối ưu hóa hiệu suất thông qua phân tích AI.
• Nâng cao hiệu suất và mô-men xoắn: Các cải tiến về vật liệu và thiết kế sẽ giúp động cơ bước đạt được mô-men xoắn cao hơn và hoạt động hiệu quả hơn ở các dải tốc độ rộng, giảm thiểu tiếng ồn và rung động.
• Tiết kiệm năng lượng: Xu hướng phát triển sẽ tập trung vào việc tạo ra các động cơ bước hiệu suất cao hơn, tiêu thụ ít năng lượng hơn. Công nghệ điều khiển tiên tiến sẽ đóng vai trò quan trọng trong việc tối ưu hóa mức tiêu thụ năng lượng và giảm lượng nhiệt sinh ra.
• Mở rộng ứng dụng: Ngoài các lĩnh vực công nghiệp truyền thống, động cơ bước sẽ ngày càng được sử dụng rộng rãi trong các sản phẩm tiêu dùng thông minh, thiết bị y tế nhỏ gọn, và các dự án DIY (Do It Yourself), nhờ vào chi phí hợp lý và khả năng điều khiển chính xác.

Bảng giá động cơ điện tại Thành Thái Motor

Tham khảo bảng giá động cơ điện mới nhất tại Thành Thái Motor – cập nhật đầy đủ size và kiểu lắp thông dụng.

Ghi chú: Giá có thể thay đổi theo tỷ số truyền và kiểu lắp. Vui lòng liên hệ để nhận báo giá chi tiết.

Kết luận

Động cơ bước là một giải pháp lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao trong chuyển động và điều khiển vị trí. Hiểu rõ về loại động cơ này sẽ giúp bạn đưa ra quyết định đúng đắn khi lựa chọn thiết bị cho hệ thống tự động hóa của mình.
