Sự cố mất pha hay lệch áp là nguyên nhân hàng đầu gây cháy cuộn dây của động cơ. Bộ bảo vệ pha motor điện là thiết bị điện tử chuyên dụng có chức năng giám sát nguồn cấp, lập tức ngắt mạch điều khiển khi có bất thường để ngăn ngừa hư hỏng. Việc trang bị bộ bảo vệ pha motor điện giúp bảo vệ thiết bị an toàn và duy trì hệ thống vận hành liên tục.
Lợi ích vượt trội khi sử dụng bộ bảo vệ pha motor điện cho hệ thống điện.
Dưới đây là phân tích chi tiết về cấu tạo, nguyên lý vận hành và hướng dẫn kỹ thuật lắp đặt thiết bị này.

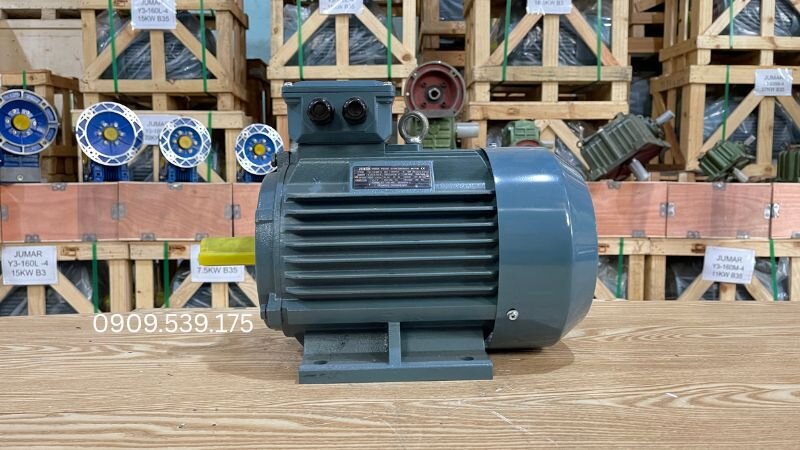

Bộ bảo vệ pha motor điện là thiết bị giám sát điện áp thông minh gắn trong tủ điện. Rơ le này đo lường các thông số nguồn cấp đầu vào nhằm phát hiện sớm mọi rủi ro.
Khi nguồn điện xuất hiện hiện tượng mất pha, lệch áp hay đảo pha, rơ le lập tức tác động. Tiếp điểm điều khiển sẽ ngắt cuộn hút khởi động từ để ngắt nguồn cấp tới mô tơ điện ngay lập tức.
Trang bị phụ kiện này là giải pháp cần thiết để sở hữu một chiếc motor điện tốt nhất với tuổi thọ lâu dài. Thiết bị giúp ngăn chặn tối đa nguy cơ cháy nổ thiết bị trong nhà xưởng.
Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Việc lựa chọn đúng thiết bị giám sát nguồn giúp bảo vệ tài sản doanh nghiệp hiệu quả nhất.

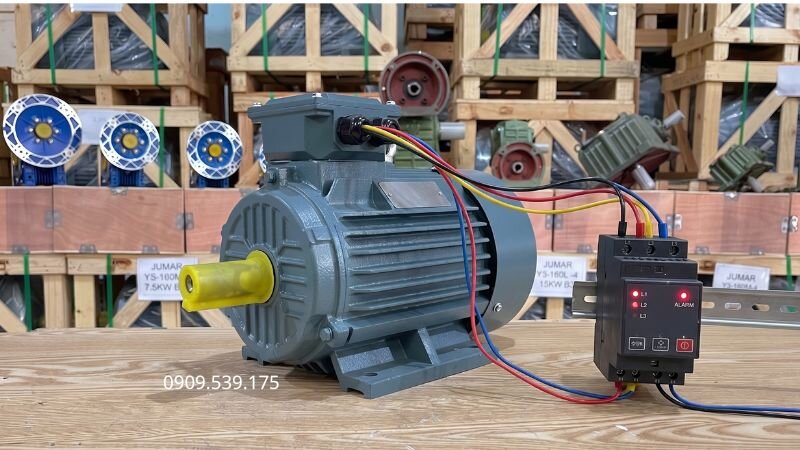

Rơ le hoạt động dựa trên cơ chế đo lường và so sánh điện áp của từng dây pha. Thiết bị liên tục cập nhật giá trị từ đường dây cấp nguồn để đánh giá độ ổn định.
Mạch điện tử bên trong sẽ so sánh điện áp thực tế với các mức ngưỡng cài đặt sẵn. Độ lệch pha được tính toán theo công thức % Unbalance = (|U_max - U_tb| / U_tb) * 100% để đưa ra quyết định ngắt mạch.
Nếu điện áp 3 pha cân bằng và đúng thứ tự, tiếp điểm rơ le giữ ở trạng thái đóng. Ngược lại, khi gặp sự cố, tiếp điểm ngắt mạch điều khiển để dừng động cơ điện an toàn.
Việc lắp đặt thêm bộ giám sát mang lại lợi ích lớn nhưng cũng cần lưu ý một số điểm kỹ thuật. Người dùng nên cân nhắc kỹ trước khi trang bị cho hệ thống máy móc.
Các ưu điểm vượt trội bao gồm:
Một số nhược điểm cần lưu ý:
Nếu quý khách đang phân vân khi mua mô tơ điện hoặc cần tìm kiếm giải pháp tủ điện an toàn, hãy gọi ngay hotline 0969 085 109. Đội ngũ kỹ thuật của Motordien.vn luôn sẵn sàng tư vấn chu đáo nhất.
Dưới đây là bảng tổng hợp các loại sự cố điện và phản ứng của bộ bảo vệ pha motor điện:
| Sự cố điện | Nguyên nhân gây ra | Tác hại tới motor điện | Hành động bảo vệ |
|---|---|---|---|
| Mất pha | Đứt dây nguồn, đứt cầu chì, lỏng tiếp điểm | Dòng điện tăng vọt, quá nhiệt làm cháy cuộn dây Stator | Ngắt tiếp điểm điều khiển trong vài miligiây |
| Lệch pha | Tải các pha không đều, điện áp lưới chập chờn | Gây sụt giảm công suất, máy rung lắc và nóng nhanh | Trích ngắt nguồn khi độ lệch vượt quá 5 phần trăm đến 10 phần trăm |
| Đảo pha | Thao tác nhầm dây khi sửa chữa lưới điện | Động cơ quay ngược chiều làm hỏng cơ cấu máy kẹp | Khóa mạch khởi động từ không cho phép bật máy |
| Quá áp hoặc Thấp áp | Biến áp sự cố hoặc sụt áp đường dây dài | Làm chập cháy bối dây hoặc làm motor không khởi động được | Ngắt mạch khi điện áp vượt ngưỡng an toàn quy định |
Khi doanh nghiệp tìm mua động cơ điện lắp đặt sản xuất, việc hiểu rõ các dạng sự cố là rất quan trọng. Thiết bị giám sát giúp phát hiện kịp thời sự cố điện áp để bảo vệ motor điện công nghiệp.
Mất pha xảy ra khi một trong ba đường dây cấp điện L1, L2 hoặc L3 bị ngắt kết nối. Nguyên nhân thường do đứt dây cáp hoặc tiếp điểm công tắc tơ bị gờ gỉ.
Khi mất một pha, hai pha còn lại phải gánh toàn bộ tải khiến dòng điện tăng gấp nhiều lần. Nếu không dừng ngay, nhiệt độ tăng cao sẽ làm cháy lớp vecni cách điện.
Lệch pha xuất hiện khi biên độ điện áp giữa ba dây pha không bằng nhau. Hiện tượng này xảy ra phổ biến tại các khu công nghiệp dùng nhiều phụ tải đơn pha.
Lệch pha khiến từ trường quay mất cân đối, sinh ra lực cản cơ học làm mô tơ phát ra tiếng ù lớn. Độ bền của các dòng động cơ điện nhập khẩu sẽ giảm sút nghiêm trọng.
Sự cố đảo pha diễn ra khi thứ tự đấu nối L1, L2, L3 bị hoán đổi cho nhau. Điều này thường xuất hiện sau khi nhân viên kỹ thuật bảo trì đường dây điện lưới.
Nếu mô tơ điện quay ngược chiều, máy nén khí hoặc bơm nước ly tâm có thể vỡ cánh quạt. Bộ bảo vệ pha phát hiện thứ tự sai và ngăn khởi động từ đóng điện.

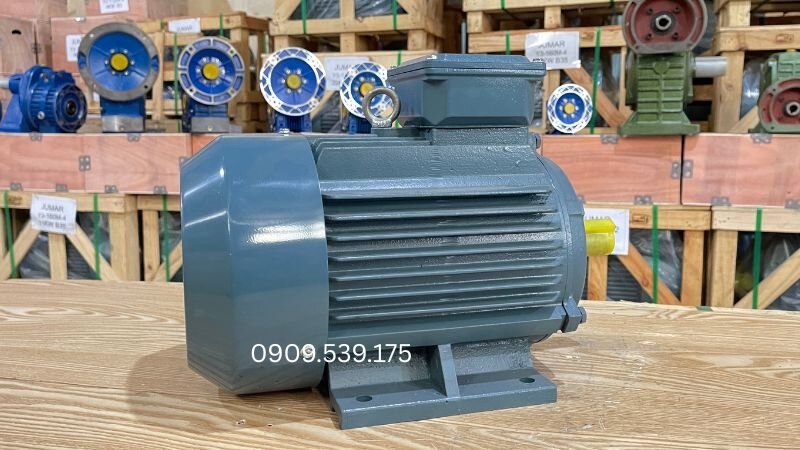

Điện áp nguồn trồi sụt bất thường so với trị số định mức ghi trên nhãn động cơ điện. Quá áp làm hỏng cách điện, còn thấp áp khiến dòng điện tăng cao gây nóng máy.
Rơ le giám sát sẽ tự động ngắt nguồn điều khiển khi điện áp ra ngoài khoảng an toàn. Nhờ đó, thiết bị của khách hàng luôn vận hành như một motor điện tốt nhất.
Khi mua động cơ điện nhập khẩu hoặc các dòng motor điện 220v công suất lớn, người vận hành nên kết hợp bộ bảo vệ pha motor điện với rơ le nhiệt để tạo nên hệ thống an toàn toàn diện nhất.
Để rơ le hoạt động chính xác, quá trình lắp đặt cần làm đúng sơ đồ kỹ thuật. Người thao tác phải ngắt hoàn toàn nguồn điện trước khi tiến hành đấu nối.
Các bước đấu nối tiêu chuẩn bao gồm:
Cách đấu nối này áp dụng hiệu quả cho cả máy 3 pha và hệ thống motor điện pha 220v có dùng khởi động từ điều khiển.
Nhiều đơn vị bán motor điện và bán mô tơ điện cung cấp đa dạng linh kiện bảo vệ. Khách hàng cần lưu ý các tiêu chí sau để mua đúng sản phẩm chất lượng.
Khách hàng tìm kiếm nơi bán động cơ điện giá rẻ hoặc mua mô tơ điện chất lượng cao có thể tham khảo tại Motordien.vn để được hỗ trợ kỹ thuật và báo giá chính xác nhất.
Bộ bảo vệ pha motor điện có chức năng liên tục giám sát điện áp nguồn cấp 3 pha. Khi phát hiện các sự cố như mất pha, lệch pha, đảo pha hoặc trồi sụt điện áp, thiết bị sẽ lập tức ngắt mạch điều khiển để bảo vệ động cơ không bị cháy hỏng.
Khi mất một pha, hai pha còn lại phải gánh tải khiến dòng điện tăng vọt và sinh nhiệt lớn. Nếu không ngắt điện kịp thời, cuộn dây đồng của động cơ sẽ bị cháy nhanh chóng. Thiết bị bảo vệ pha giúp ngắt nguồn tức thì để ngăn ngừa hư hỏng.
Đảo pha khiến động cơ quay ngược chiều so với thiết kế, dễ làm hỏng bơm nước, vỡ cánh quạt hoặc kẹt cơ cấu máy. Thiết bị bảo vệ sẽ phát hiện thứ tự pha bị sai và ngăn khởi động từ đóng điện để đảm bảo an toàn.
Bạn đấu 3 dây pha L1, L2, L3 vào đầu vào giám sát của thiết bị. Sau đó, đấu nối tiếp tiếp điểm thường đóng (NC) của bộ bảo vệ pha với cuộn hút (A1 hoặc A2) của khởi động từ điều khiển motor.

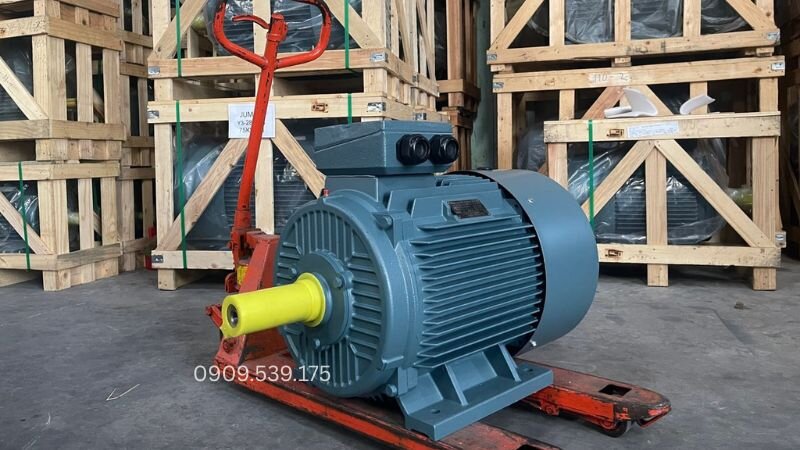

Bạn nên chọn thiết bị có dải điện áp phù hợp (220V hoặc 380V), tích hợp đủ chức năng chống mất pha, lệch pha, đảo pha, có thể điều chỉnh thời gian trễ ngắt mạch và đến từ thương hiệu uy tín để đảm bảo độ nhạy.
Trang bị bộ bảo vệ pha motor điện là phương án đầu tư đúng đắn giúp loại bỏ hoàn toàn rủi ro cháy hỏng do sự cố điện lưới. Thiết bị mang lại sự an tâm tuyệt đối cho quá trình sản xuất kinh doanh.
