Sơ đồ nguyên lý là gì? Tầm quan trọng, cách vẽ mạch điện hiệu quả

Sơ đồ nguyên lý là gì – Đây là một biểu đồ thể hiện mối quan hệ giữa các thành phần trong một hệ thống, giúp người dùng dễ dàng hiểu và phân tích hoạt động của hệ thống đó. Bài viết này sẽ giúp bạn hiểu rõ sơ đồ nguyên lý là gì, khám phá tầm quan trọng của sơ đồ này và hướng dẫn cách vẽ sơ đồ nguyên lý một cách hiệu quả, đặc biệt trong các ứng dụng liên quan đến động cơ điện.

Khi tìm kiếm motor điện tốt nhất hoặc muốn tìm địa chỉ bán motor điện uy tín, việc nắm vững sơ đồ nguyên lý sẽ là lợi thế lớn.

Nó cũng giúp bạn đưa ra quyết định sáng suốt khi cần mua motor hay các loại động cơ điện nhập khẩu cho dự án của mình.

Xem thêm: Công suất định mức của các dụng cụ điện là gì?

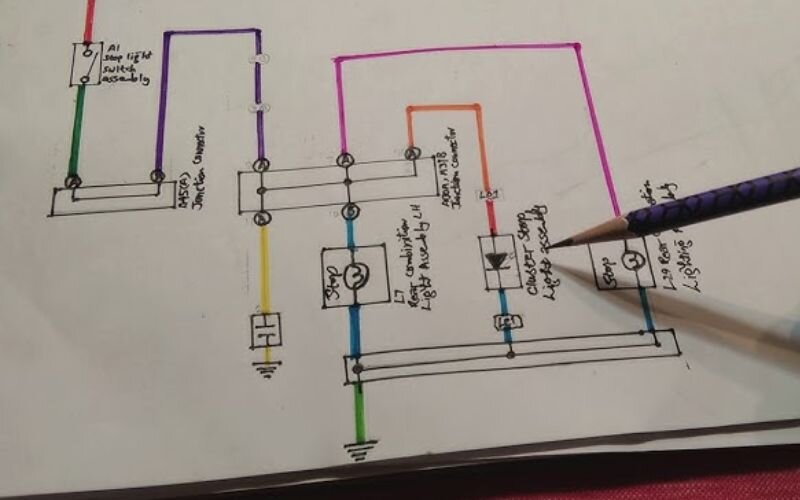

Sơ đồ nguyên lý là gì?

Sơ đồ nguyên lý là một dạng biểu đồ thể hiện mối quan hệ điện tử giữa các thành phần trong một mạch điện. Khác với sơ đồ vật lý, sơ đồ nguyên lý chú trọng mô tả nguyên tắc hoạt động của mạch mà không quan tâm đến vị trí hay cách lắp đặt cụ thể của các linh kiện trong không gian ba chiều.

Việc nắm vững sơ đồ nguyên lý là gì giúp người thiết kế và kỹ thuật viên dễ dàng giao tiếp và làm việc hiệu quả hơn.

Sơ đồ nguyên lý trong tiếng Anh thường được gọi là Schematic Diagram hoặc đơn giản là Schematic.

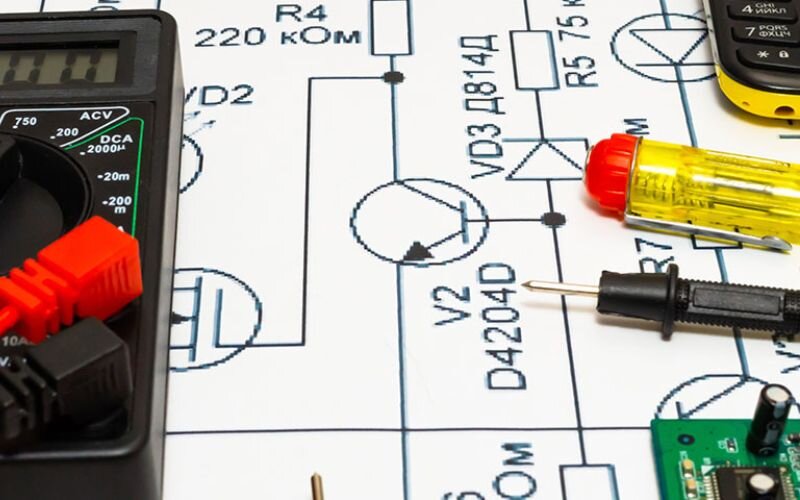

Tầm quan trọng của sơ đồ nguyên lý

Sơ đồ nguyên lý là một công cụ thiết kế và phân tích quan trọng trong nhiều lĩnh vực, đặc biệt là trong kỹ thuật, điện tử và cơ khí. Việc hiểu rõ sơ đồ nguyên lý là gì mang lại nhiều lợi ích. Dưới đây là những lý do tại sao sơ đồ nguyên lý lại có tầm quan trọng lớn:

• Sơ đồ nguyên lý cung cấp một cái nhìn tổng quan về cách hoạt động của một hệ thống. Điều này giúp chúng ta hình dung rõ ràng sơ đồ nguyên lý là gì và vai trò của nó trong mạch. Nó giúp người dùng dễ dàng hình dung các thành phần và cách chúng tương tác với nhau, từ đó hiểu rõ nguyên lý hoạt động của các mạch điện, bao gồm cả mạch điều khiển motor điện.
• Sơ đồ nguyên lý là một phần không thể thiếu trong quá trình thiết kế sơ đồ hệ thống. Nắm bắt sơ đồ nguyên lý là gì giúp kỹ sư xác định các thành phần cần thiết và cách chúng sẽ được kết nối, từ đó tối ưu hóa thiết kế các hệ thống sử dụng động cơ điện.
• Khi gặp sự cố, hiểu sơ đồ nguyên lý là gì giúp kỹ thuật viên xác định nhanh chóng nguyên nhân vấn đề và vị trí của các linh kiện cần kiểm tra hoặc thay thế. Điều này đặc biệt hữu ích khi sửa chữa motor điện công nghiệp.
• Bằng cách cung cấp một hướng dẫn rõ ràng về cách lắp đặt và vận hành hệ thống, sơ đồ nguyên lý giúp giảm thiểu sai sót trong quá trình thi công. Điều này tiết kiệm thời gian và chi phí, nhất là với các hệ thống điều khiển động cơ điện phức tạp, đồng thời làm rõ sơ đồ nguyên lý là gì trong ứng dụng thực tế.
• Sơ đồ nguyên lý là tài liệu quan trọng trong giáo dục kỹ thuật. Nó giúp sinh viên và học sinh hiểu rõ hơn về các khái niệm lý thuyết và ứng dụng thực tiễn của các mạch điện, củng cố kiến thức về sơ đồ nguyên lý là gì.

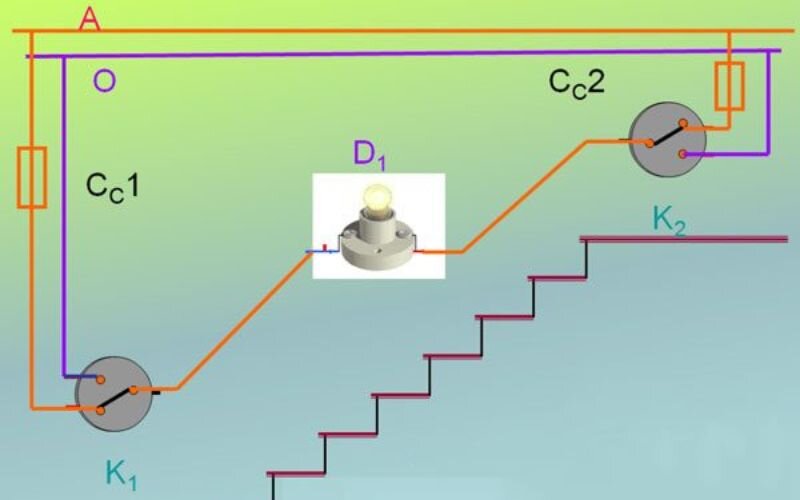

Ứng dụng của sơ đồ nguyên lý điện

Công dụng của sơ đồ nguyên lý điện là vô cùng to lớn trong các lĩnh vực kỹ thuật, điện tử và cơ khí. Việc này giúp kỹ sư thấy rõ sơ đồ nguyên lý là gì trong thực tiễn. Dưới đây là những ví dụ chính mà sơ đồ nguyên lý cho ta biết về vai trò của nó:

• Sơ đồ nguyên lý giúp kỹ sư hình dung và lập kế hoạch cho thiết kế hệ thống, từ đó xác định các thành phần cần thiết và cách chúng kết nối với nhau. Điều này áp dụng cho cả việc thiết kế hệ thống sử dụng động cơ điện và motor điện 220v.
• Cho phép phân tích các yếu tố ảnh hưởng đến hiệu suất của hệ thống, giúp tối ưu hóa thiết kế và cải thiện hiệu suất hoạt động, đặc biệt với các mạch điều khiển công suất lớn.
• Khi xảy ra sự cố, sơ đồ nguyên lý giúp kỹ thuật viên xác định vị trí của các linh kiện và tìm ra nguyên nhân của vấn đề, từ đó đưa ra biện pháp sửa chữa nhanh chóng. Việc này rất cần thiết khi bảo trì các loại motor điện.
• Là công cụ quan trọng trong giáo dục kỹ thuật, giúp sinh viên và học viên hiểu rõ hơn về cách hoạt động của các hệ thống và linh kiện, bao gồm cả nguyên lý cơ bản của động cơ điện, đồng thời củng cố kiến thức về sơ đồ nguyên lý là gì.
• Trong lĩnh vực tự động hóa, sơ đồ nguyên lý giúp lập trình viên và kỹ sư thiết kế các hệ thống điều khiển tự động và robot, thường có sử dụng động cơ điện công nghiệp.
• Đây còn là công cụ hữu ích để truyền đạt ý tưởng và kế hoạch giữa các thành viên trong nhóm, từ kỹ sư thiết kế đến kỹ thuật viên lắp đặt, đảm bảo mọi người cùng hiểu về sơ đồ nguyên lý của hệ thống.

Sơ đồ nguyên lý còn là công cụ đắc lực khi bạn cần tìm giá motor cạnh tranh hay địa chỉ bán động cơ điện đáng tin cậy. Nó hỗ trợ đắc lực cho các quyết định mua motor điện hoặc mua động cơ điện.

Bên cạnh đó, sơ đồ giúp bạn dễ dàng chọn lựa mô tơ điện, bao gồm cả mô tơ điện 220v và motor điện pha 220v, khi bạn có nhu cầu mua mô tơ điện hoặc tìm nơi bán mô tơ điện hiệu quả.

Ngay cả việc tìm kiếm động cơ điện giá rẻ mà vẫn đảm bảo chất lượng cũng trở nên khả thi hơn nhờ sự hiểu biết sâu sắc về cấu trúc mạch từ sơ đồ.

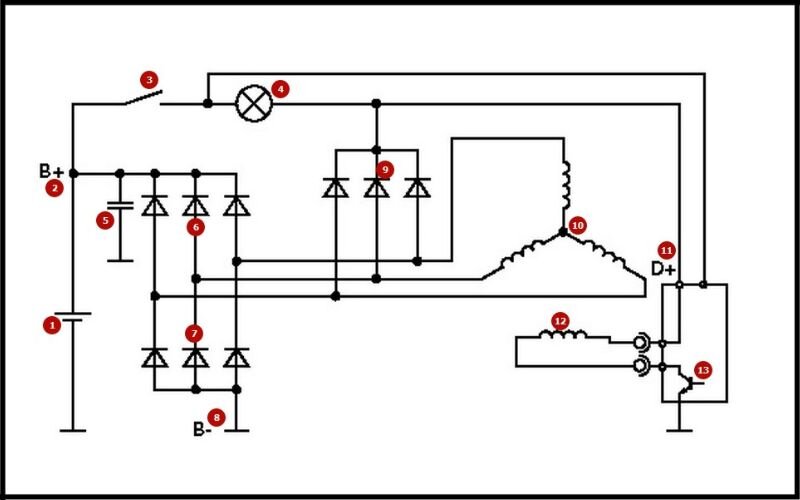

Các loại sơ đồ nguyên lý

Dưới đây là một số loại sơ đồ nguyên lý phổ biến, mỗi loại có những đặc điểm và ứng dụng riêng trong lĩnh vực điện tử và kỹ thuật. Mỗi loại giúp làm rõ thêm sơ đồ nguyên lý là gì trong các ngữ cảnh khác nhau.

Sơ đồ dòng chảy

Sơ đồ dòng chảy sử dụng các biểu tượng hình học để mô tả quy trình hoặc chuỗi hoạt động trong một hệ thống. Nó thể hiện cách thông tin hoặc tín hiệu di chuyển qua các giai đoạn khác nhau. Loại sơ đồ này thường được sử dụng trong lập trình, quy trình sản xuất hoặc điều khiển tự động, giúp người dùng dễ dàng theo dõi dòng chảy của quá trình và hiểu sơ đồ nguyên lý là gì trong bối cảnh này.

Sơ đồ dòng điện

Sơ đồ dòng điện trình bày cách các thiết bị và linh kiện được kết nối với nhau bằng các dây dẫn. Nó thể hiện một cách chi tiết các kết nối vật lý trong mạch điện. Loại sơ đồ này hữu ích trong lắp đặt và bảo trì hệ thống điện, giúp kỹ thuật viên xác định các kết nối và vị trí của các thành phần, từ đó dễ dàng đấu nối motor điện. Nó cũng giúp hình dung rõ hơn sơ đồ nguyên lý là gì ở mức độ kết nối vật lý.

Sơ đồ mạch điện

Đây là loại sơ đồ thể hiện mạch điện bằng các ký hiệu tiêu chuẩn cho các linh kiện điện tử (như điện trở, tụ điện và cuộn cảm) và đường dẫn kết nối giữa chúng. Vẽ sơ đồ nguyên lý mạch điện thường được sử dụng phổ biến trong thiết kế và phân tích mạch điện. Biết cách vẽ sơ đồ nguyên lý của mạch điện giúp kỹ sư hiểu rõ nguyên lý hoạt động là gì và cách các thành phần tương tác, giải thích chi tiết sơ đồ nguyên lý là gì trong một mạch cụ thể.

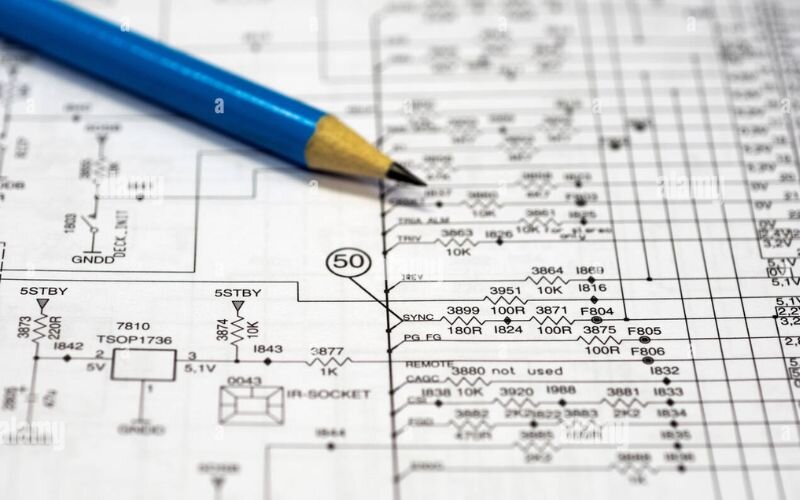

Các thành phần trong sơ đồ nguyên lý

Sơ đồ nguyên lý sử dụng các biểu tượng và ký hiệu để đại diện cho các thành phần cơ bản trong mạch điện. Mỗi thành phần đóng góp vào việc hình thành nên tổng thể sơ đồ nguyên lý là gì. Dưới đây là những thành phần phổ biến thường thấy trong sơ đồ nguyên lý:

• Nguồn điện: Thường được biểu diễn bằng một hình chữ nhật hoặc hình tròn với các ký hiệu điện áp. Nguồn điện giúp cung cấp năng lượng cho mạch điện.
• Điện trở: Có ký hiệu là một đường thẳng có các gạch ngang hoặc hình chữ nhật. Điện trở được dùng để giới hạn dòng điện trong mạch và tạo ra điện áp.
• Tụ điện: Tụ điện được ký hiệu bằng hai đường thẳng song song, một đường có thể cong lại. Tụ điện có chức năng lưu trữ điện năng và giải phóng nó khi cần thiết.
• Cuộn cảm: Ký hiệu là một đường dây cuộn lại thành hình xoắn. Cuộn cảm giúp lưu trữ năng lượng dưới dạng từ trường và chống lại sự thay đổi dòng điện.
• Công tắc: Ký hiệu là một đường gãy hoặc một mũi tên chỉ vào một điểm. Công tắc có nhiệm vụ mở hoặc đóng mạch điện, cho phép hoặc ngăn chặn dòng điện chảy qua.
• Diode:
  • Ký hiệu: Một mũi tên chỉ vào một đường thẳng.
  • Chức năng: Cho phép dòng điện chảy qua theo một hướng nhất định và ngăn chặn nó theo hướng ngược lại.
• Transistor:
  • Ký hiệu: Một biểu tượng hình tròn với ba chân.
  • Chức năng: Hoạt động như một công tắc hoặc bộ khuếch đại dòng điện.
• Điện áp: Thường không có ký hiệu riêng, nhưng điện áp giữa hai điểm có thể được chỉ định bằng các giá trị. Đây là thước đo năng lượng điện mà các điện tích mang theo.
• Dòng điện: Thường được biểu diễn bằng các mũi tên chỉ chiều dòng chảy. Đây là lượng điện tích di chuyển qua một điểm trong mạch trong một khoảng thời gian nhất định.

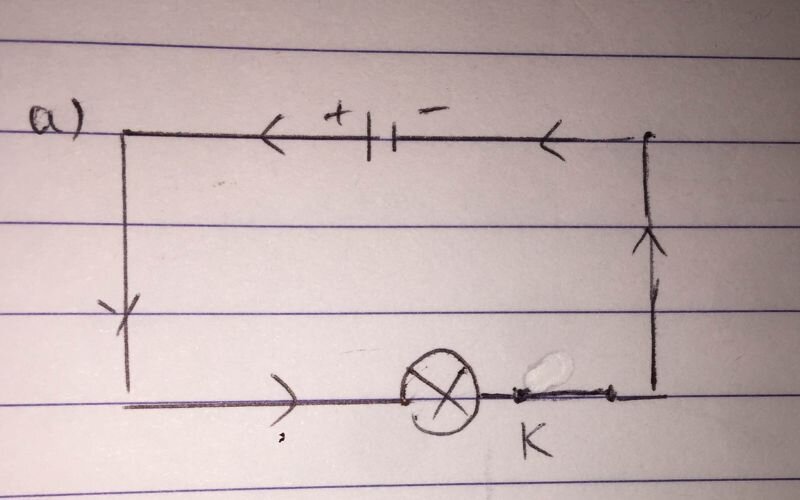

Cách vẽ sơ đồ nguyên lý

Để vẽ một sơ đồ nguyên lý chính xác và dễ hiểu, bạn cần tuân thủ một quy trình nhất định. Để vẽ đúng, cần hiểu cặn kẽ sơ đồ nguyên lý là gì. Dưới đây là các bước chi tiết để bạn có thể tự vẽ sơ đồ nguyên lý.

Chuẩn bị

Trước khi bắt tay vào vẽ, bạn cần xác định rõ các yếu tố sau. Việc này giúp bạn hình dung sơ đồ nguyên lý là gì cho ứng dụng cụ thể của mình:

Bước 1: Xác định chức năng của mạch: Bạn cần biết mạch này làm gì. Ví dụ: mạch nguồn 5V, mạch điều khiển đèn LED, hay mạch khuếch đại âm thanh cho một ứng dụng của motor điện. Việc này giúp bạn hình dung được các khối chức năng chính.

Bước 2: Liệt kê các linh kiện: Ghi ra danh sách tất cả các linh kiện cần thiết cho mạch, bao gồm:

• Các linh kiện thụ động: Điện trở, tụ điện, cuộn cảm.
• Các linh kiện bán dẫn: Transistor, Diode, IC.
• Các linh kiện khác: Động cơ, Rơ-le, LED, công tắc.

Bước 3: Chọn công cụ vẽ: Bạn có thể vẽ bằng tay hoặc sử dụng phần mềm chuyên dụng.

• Vẽ bằng tay: Phù hợp với các mạch đơn giản. Bạn chỉ cần giấy trắng và bút.
• Phần mềm (được khuyên dùng): Đây là cách chuyên nghiệp và hiệu quả nhất. Một số phần mềm phổ biến hiện nay là KiCad (miễn phí), Altium Designer, Eagle và Proteus. Các phần mềm này có thư viện linh kiện phong phú và nhiều tính năng hỗ trợ, giúp bạn dễ dàng vẽ sơ đồ nguyên lý.

Các bước vẽ cơ bản

Đây là quy trình chung khi bạn bắt đầu vẽ sơ đồ nguyên lý, áp dụng cho mọi loại mạch, từ đơn giản đến phức tạp. Nó là kim chỉ nam để giải thích sơ đồ nguyên lý là gì trong cấu trúc.

Bước 1: Bắt đầu từ bên trái sang phải: Đây là một quy ước chung để sơ đồ dễ đọc và dễ hiểu. Nó cũng giúp người xem hình dung dễ dàng sơ đồ nguyên lý là gì về mặt luồng tín hiệu.

• Nguồn cấp (Input): Thường đặt ở phía bên trái.
• Đầu ra (Output): Thường đặt ở phía bên phải.
• Luồng tín hiệu: Di chuyển từ trái sang phải, từ trên xuống dưới.

Bước 2: Đặt các linh kiện: Đặt các linh kiện vào không gian làm việc. Sắp xếp chúng theo từng khối chức năng để mạch trông gọn gàng và logic. Điều này phản ánh rõ sơ đồ nguyên lý là gì về mặt tổ chức.

Bước 3: Sử dụng ký hiệu tiêu chuẩn: Mỗi linh kiện đều có một ký hiệu chuẩn quốc tế. Việc sử dụng đúng ký hiệu giúp mọi người trong ngành đều có thể đọc và hiểu sơ đồ của bạn, kể cả khi bạn thiết kế mạch điều khiển động cơ điện. Đây là yếu tố cốt lõi để biết sơ đồ nguyên lý là gì qua các biểu tượng.

• Điện trở: Ký hiệu hình chữ nhật hoặc đường zig-zag.
• Tụ điện: Ký hiệu hai vạch song song, một vạch thẳng và một vạch cong.
• Nguồn điện áp: Ký hiệu hai đường song song (một dài, một ngắn) hoặc mũi tên chỉ lên/xuống.

Bước 4: Kết nối các linh kiện: Sử dụng đường thẳng để biểu thị dây dẫn. Cố gắng vẽ các đường thẳng song song hoặc vuông góc với nhau để sơ đồ gọn gàng, tránh các đường chéo không cần thiết. Cách này giúp sơ đồ nguyên lý là gì được thể hiện một cách rõ ràng.

Bước 5: Đánh dấu các điểm nối (Junctions):

• Khi hai hoặc nhiều dây dẫn gặp nhau và nối với nhau, hãy đánh dấu bằng một chấm tròn đen tại điểm giao nhau.
• Khi một dây dẫn đi qua một dây khác nhưng không nối, không đánh dấu chấm tròn.

Các quy tắc và mẹo chuyên nghiệp

Để sơ đồ của bạn trở nên hoàn hảo, dễ đọc và chuyên nghiệp, hãy tuân thủ các quy tắc sau. Điều này giúp tối ưu hóa cách truyền tải thông tin về sơ đồ nguyên lý là gì.

• Quy tắc 1: Đặt tên và giá trị cho linh kiện.
  • Mỗi linh kiện cần một định danh duy nhất (ví dụ: R1, R2, C1, C2, U1).
  • Ghi rõ giá trị của linh kiện bên cạnh ký hiệu (ví dụ: R1 – 10kΩ, C2 – 10uF).
• Quy tắc 2: Sắp xếp theo khối chức năng.
  • Thay vì đặt tất cả linh kiện lung tung, hãy nhóm chúng lại theo chức năng.
  • Ví dụ: Nhóm các linh kiện của khối nguồn cấp điện vào một khu vực, nhóm các linh kiện của khối xử lý (microcontroller) vào một khu vực khác. Điều này giúp người đọc dễ dàng phân tích mạch hơn và hiểu sơ đồ nguyên lý là gì trong từng phần.
• Quy tắc 3: Sử dụng các ký hiệu đặc biệt cho nguồn và đất.
  • Không cần vẽ dây nối từ mọi linh kiện về điểm đất. Thay vào đó, hãy sử dụng ký hiệu Ground (GND).
  • Tương tự, sử dụng các ký hiệu VCC, VDD, VEE để thể hiện các điểm cấp nguồn, giúp sơ đồ gọn gàng hơn rất nhiều.
• Quy tắc 4: Thêm chú thích.
  • Sử dụng các đoạn văn bản ngắn để giải thích các chức năng quan trọng của mạch hoặc các lưu ý đặc biệt. Ví dụ: “Bộ lọc nhiễu đầu vào”, “Mạch bảo vệ quá áp”. Điều này giúp người khác hiểu rõ hơn sơ đồ nguyên lý là gì và hoạt động như thế nào.

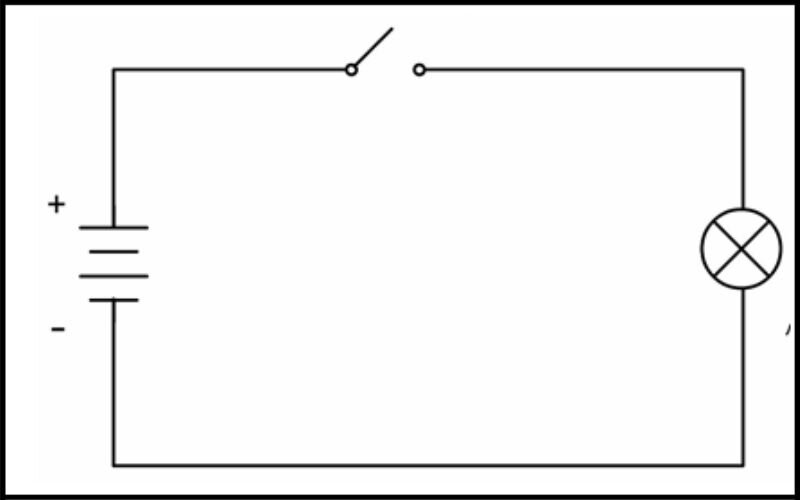

Những lưu ý khi vẽ sơ đồ nguyên lý

Khi vẽ sơ đồ nguyên lý, việc chú ý đến một số nguyên tắc và lưu ý quan trọng sẽ giúp tạo ra sơ đồ rõ ràng và chính xác. Đây là những yếu tố quyết định chất lượng của bản vẽ thể hiện sơ đồ nguyên lý là gì. Dưới đây là các điểm cần ghi nhớ để có một sơ đồ nguyên lý tốt nhất:

• Đảm bảo sử dụng các biểu tượng và ký hiệu tiêu chuẩn trong ngành điện tử để đại diện cho các linh kiện. Điều này giúp người đọc dễ dàng hiểu sơ đồ, và xác định sơ đồ nguyên lý là gì qua các ký hiệu.
• Sắp xếp các thành phần theo cách hợp lý, từ nguồn điện đến các tải. Dòng chảy của tín hiệu hoặc điện nên được thể hiện rõ ràng.
• Sau khi hoàn thành, hãy kiểm tra lại sơ đồ để đảm bảo rằng tất cả các kết nối và linh kiện đều chính xác và không có lỗi, đặc biệt là với các mạch điều khiển motor điện. Việc này củng cố tính chính xác của sơ đồ nguyên lý là gì.
• Đơn giản hóa sơ đồ bằng cách loại bỏ các chi tiết không cần thiết. Một sơ đồ dễ hiểu sẽ giúp người đọc nhanh chóng nắm bắt thông tin và cốt lõi sơ đồ nguyên lý là gì.
• Sử dụng màu sắc để phân biệt các loại linh kiện hoặc các phần khác nhau trong sơ đồ, nhưng cần hạn chế để không gây rối mắt.
• Cung cấp ghi chú hoặc chú thích cho các thành phần quan trọng, giúp người đọc hiểu rõ hơn về chức năng của từng phần.
• Tham khảo các mẫu sơ đồ nguyên lý đã có sẵn để nắm bắt cách thức vẽ và trình bày hiệu quả, giúp hiểu sâu hơn về sơ đồ nguyên lý là gì trong thực tế.
• Đảm bảo rằng tất cả các ký hiệu, cách trình bày và phong cách được giữ nhất quán trong toàn bộ sơ đồ để tránh nhầm lẫn.

Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt

Sơ đồ nguyên lý và sơ đồ lắp đặt là hai bản vẽ kỹ thuật cơ bản trong lĩnh vực điện và điện tử, nhưng chúng phục vụ các mục đích khác nhau hoàn toàn. So sánh này làm nổi bật rõ hơn sơ đồ nguyên lý là gì so với các loại sơ đồ khác. Dưới đây là bảng phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt:

* Thế nào là sơ đồ lắp đặt?: Sơ đồ lắp đặt là bản vẽ kỹ thuật chỉ rõ vị trí chính xác của từng thiết bị, linh kiện và cách chúng được kết nối với nhau để tạo thành một hệ thống hoặc thiết bị hoàn chỉnh. Với motor điện, sơ đồ lắp đặt sẽ chỉ rõ cách đấu nối dây vào hộp đấu nối.

Để có giá motor hợp lý và tìm được địa chỉ bán motor điện uy tín, việc tìm hiểu kỹ thuật là rất quan trọng.

Nhiều nhà cung cấp bán động cơ điện với sơ đồ chi tiết, giúp người dùng dễ dàng thi công và bảo trì. Dù bạn muốn mua motor hay mua động cơ điện cho dự án của mình, việc nắm vững sơ đồ nguyên lý sẽ giúp bạn đưa ra lựa chọn đúng đắn.

Để tìm được nơi bán mô tơ điện và motor điện pha 220v phù hợp, việc hiểu rõ các thông số kỹ thuật qua sơ đồ nguyên lý là rất quan trọng. Đồng thời, cân nhắc các yếu tố như mô tơ điện 220v hay động cơ điện nhập khẩu cũng là yếu tố then chốt khi tìm kiếm motor điện tốt nhất.

Câu hỏi thường gặp về sơ đồ nguyên lý

Dưới đây là một số câu hỏi phổ biến và giải đáp ngắn gọn về sơ đồ nguyên lý. Những câu hỏi này giúp làm rõ thêm sơ đồ nguyên lý là gì trong nhiều khía cạnh:

• Sơ đồ nguyên lý là gì trong kỹ thuật điện?
  Sơ đồ nguyên lý trong kỹ thuật điện là bản vẽ thể hiện mối quan hệ chức năng và điện giữa các thành phần trong một mạch, sử dụng các ký hiệu tiêu chuẩn để mô tả hoạt động. Nó giúp kỹ sư dễ dàng phân tích và thiết kế hệ thống.
• Tại sao cần phải vẽ sơ đồ nguyên lý trước khi lắp đặt?
  Vẽ sơ đồ nguyên lý giúp xác định các thành phần cần thiết, hiểu rõ cách mạch hoạt động, tối ưu hóa thiết kế và tránh sai sót trong quá trình lắp đặt thực tế. Đây là bước nền tảng để đảm bảo hiệu quả.
• Sơ đồ nguyên lý có áp dụng cho động cơ điện không?
  Có, sơ đồ nguyên lý rất quan trọng để thiết kế, điều khiển và khắc phục sự cố các mạch liên quan đến động cơ điện, từ động cơ điện 1 pha đến động cơ điện công nghiệp lớn. Nó giúp hình dung rõ cấu trúc điều khiển.
• Phần mềm nào tốt nhất để vẽ sơ đồ nguyên lý?
  Các phần mềm phổ biến và được đánh giá cao bao gồm KiCad (miễn phí), Altium Designer, Eagle và Proteus. Lựa chọn tùy thuộc vào nhu cầu và ngân sách của người dùng. Mỗi phần mềm đều có những ưu điểm riêng để bạn thể hiện sơ đồ nguyên lý là gì.
• Làm sao để biết một linh kiện có giá trị bao nhiêu trên sơ đồ?
  Giá trị của linh kiện thường được ghi rõ ngay bên cạnh ký hiệu của nó trên sơ đồ (ví dụ: R1 – 10kΩ, C2 – 10uF).

Kết luận

Sơ đồ nguyên lý không chỉ giúp người dùng nắm bắt nhanh chóng cách thức hoạt động của hệ thống mà còn là công cụ hữu ích trong quá trình thiết kế và bảo trì. Việc hiểu rõ sơ đồ nguyên lý là gì và áp dụng nó một cách chính xác là rất cần thiết cho kỹ sư và những người làm trong lĩnh vực công nghệ, đặc biệt là khi làm việc với các hệ thống cơ điện. Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor, luôn sẵn sàng hỗ trợ quý khách hàng trong việc hiểu và ứng dụng các nguyên lý kỹ thuật.
