Tổng hợp các kí hiệu trên motor điện chi tiết và chính xác

Tổng hợp các kí hiệu trên motor điện giúp người vận hành nắm rõ công suất, điện áp, dòng điện, tốc độ quay và các tiêu chuẩn bảo vệ an toàn. Việc hiểu đúng thông số kỹ thuật trên tem nhãn đảm bảo lựa chọn chính xác động cơ, vận hành an toàn và tối ưu hiệu suất cho toàn bộ hệ thống cơ điện công nghiệp.

Bảng tra cứu tổng hợp các kí hiệu trên motor điện chuẩn kỹ thuật

• Nhận biết chính xác công suất, điện áp, dòng điện định mức và tốc độ quay RPM trên tem nhãn động cơ.
• Phân biệt các tiêu chuẩn bảo vệ vỏ máy IP55, lớp cách nhiệt F và chế độ làm việc liên tục S1.
• Hiểu rõ các phương thức đấu nối dây hình Sao Y hoặc Tam giác theo từng cấp điện áp nguồn.
• Nắm vững các tiêu chuẩn quốc tế như IEC60034-1 và tiêu chuẩn công nghiệp GB/T 28575-2020.

Dưới đây là phân tích chi tiết từng nhóm thông số kỹ thuật giúp quý khách dễ dàng đọc hiểu tem nhãn và áp dụng trong thực tế.

Tại sao việc đọc ký hiệu trên motor điện lại quan trọng?

Tem nhãn động cơ chứa đựng toàn bộ hồ sơ kỹ thuật thu nhỏ của thiết bị. Việc đọc chính xác giúp kỹ sư lựa chọn đúng sản phẩm và vận hành an toàn.

Mỗi chỉ số trên tem nhãn phản ánh khả năng chịu tải, điện áp định mức và môi trường làm việc phù hợp. Lựa chọn sai thông số có thể dẫn đến sự cố quá tải, cháy cuộn dây hoặc làm giảm tuổi thọ của toàn bộ hệ thống.

Ngoài ra việc nắm rõ ký hiệu giúp quá trình bảo trì, thay thế phụ tùng diễn ra nhanh chóng và chính xác. Khách hàng khi cần mua motor điện hoặc mua động cơ điện cũng sẽ dễ dàng chọn đúng loại phù hợp nhu cầu.

Tổng hợp các kí hiệu trên motor điện phổ biến

Dưới đây là tổng hợp các ký hiệu trên motor điện phổ biến, giúp người dùng dễ dàng hiểu và đọc đúng các thông số kỹ thuật quan trọng khi lựa chọn và vận hành thiết bị.

Kí hiệu về điện áp, dòng điện và công suất cơ bản

Đây là những thông số đầu tiên bạn cần quan tâm khi đi mua motor để đảm bảo thiết bị phù hợp với nguồn điện tại xưởng hoặc gia đình.

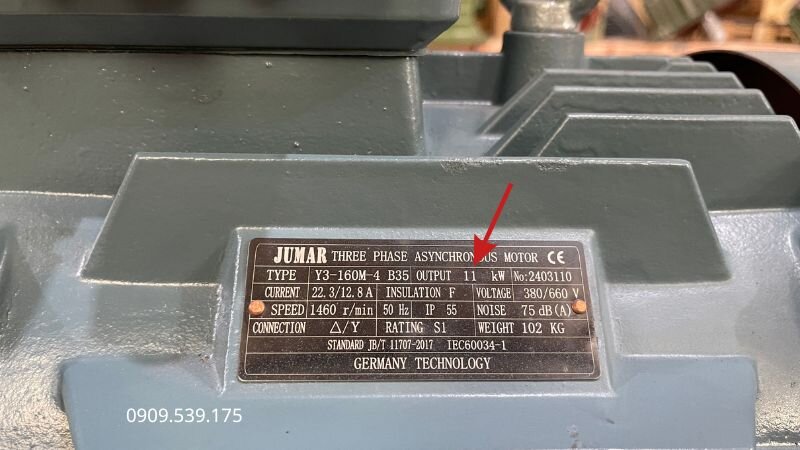

Kí hiệu công suất (P / kW / HP)

Sau đây là các kí hiệu công suất thể hiện khả năng sinh công của động cơ trên tem nhãn:

• kW (Kilowatt): Đơn vị đo công suất phổ biến theo chuẩn quốc tế.
• HP (Horsepower): Còn gọi là Mã lực hoặc ngựa với quy đổi 1 HP tương đương khoảng 0.75 kW.
• Quy đổi chuẩn: Khi chọn mua motor điện, khách hàng nên chọn công suất dư ra khoảng 20% so với tải thực tế để máy không bị quá tải.

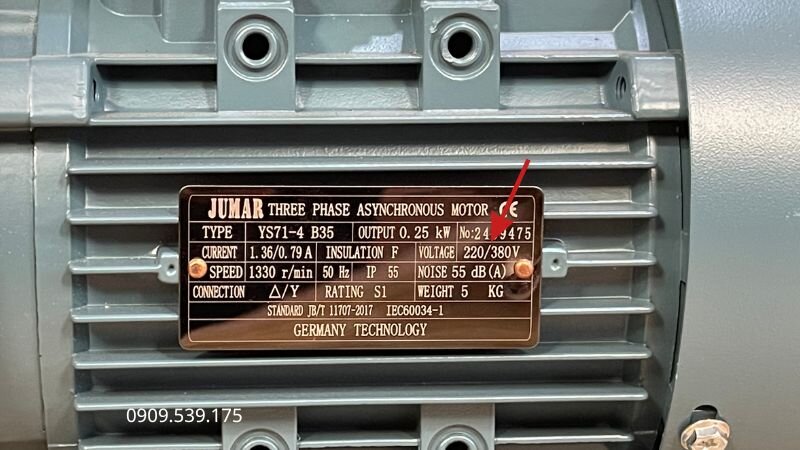

Kí hiệu điện áp định mức (U / V)

Kí hiệu này cho biết mức điện áp mà động cơ điện cần để hoạt động bình thường.

• 220V: Thường thấy trên các dòng motor điện 220v gia đình thuộc dòng động cơ điện 1 pha (motor điện 1 pha).
• 380V / 660V: Thường thấy trên các loại động cơ điện công nghiệp 3 pha, thuộc dòng động cơ điện 3 pha. Việc cấp sai điện áp sẽ gây cháy máy ngay lập tức, ngừng hoạt động của máy.

Kí hiệu dòng điện định mức (I / A)

Cường độ dòng điện định mức cho biết mức tiêu thụ dòng tối đa của thiết bị ở tải định mức.

Ampe (A) là cường độ dòng điện tối đa mà máy tiêu thụ khi chạy đúng tải định mức. Thông số này cực kỳ quan trọng, giúp thợ điện tính toán chính xác tiết diện dây dẫn phù hợp để tránh hiện tượng nóng dây hay sụt áp trên đường truyền.

Ngoài ra, đây là căn cứ sống còn để cài đặt các thiết bị bảo vệ như rơ le nhiệt hay Aptomat. Khi khách hàng mua động cơ điện lắp ráp vào hệ thống sản xuất, chỉ số dòng điện là cơ sở kỹ thuật bắt buộc phải tra cứu kỹ lưỡng.

Nếu quý khách hàng có nhu cầu mua motor hoặc tìm kiếm động cơ điện giá rẻ chất lượng cao, vui lòng liên hệ trực tiếp hotline 0969 085 109 để Motordien.vn tư vấn giải pháp tối ưu nhất.

Kí hiệu về tốc độ và đặc tính lưới điện

Các ký hiệu về tốc độ và đặc tính lưới điện trên motor điện giúp người dùng nhận biết thông số vận hành quan trọng, từ đó lựa chọn và sử dụng thiết bị phù hợp với điều kiện làm việc thực tế.

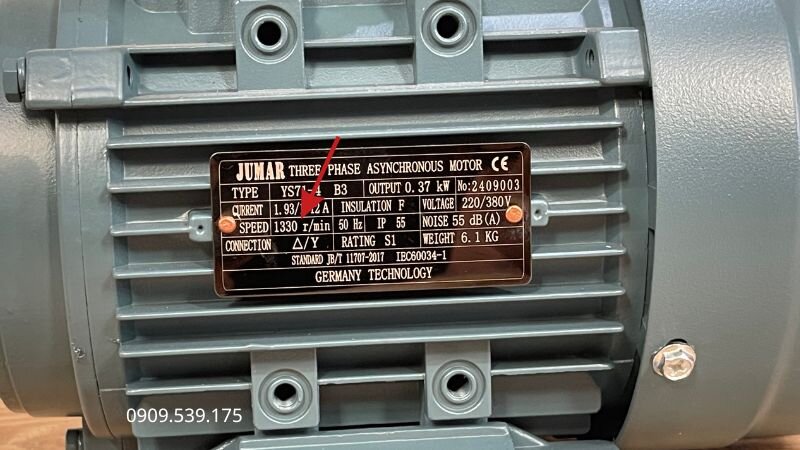

Kí hiệu tốc độ vòng quay (RPM / r/min)

Được tính bằng số vòng quay của trục trong một phút, thông số này liên quan trực tiếp đến số cực (Pole) được quấn bên trong stator:

• 2900 RPM (2 cực – 2P): Đây là tốc độ tua nhanh nhất, thường dùng cho các loại máy cần gia tốc lớn, sức đẩy mạnh như máy nén khí, máy mài, máy cắt hoặc các loại máy bơm nước đẩy cao. Tuy nhiên, nhược điểm là lực kéo (mô-men xoắn) sẽ yếu hơn các loại chạy chậm cùng công suất.
• 1450 RPM (4 cực – 4P): Tốc độ trung bình, là dòng phổ biến nhất ở các dòng mô tơ điện hiện nay. Loại này cân bằng rất tốt giữa tốc độ và lực kéo, phù hợp cho hầu hết các ứng dụng như băng tải, máy trộn, quạt công nghiệp và máy bơm nước dân dụng.
• 960 RPM (6 cực – 6P): Tốc độ chậm nhưng lực kéo (mô men xoắn) cực kỳ khỏe. Kí hiệu này thường xuất hiện trên các loại máy móc tải nặng như máy tời, máy nghiền đá, hoặc các dàn máy trong ngành xay xát lúa gạo cần sức kéo bền bỉ.

Kí hiệu tần số (Hz)

Ký hiệu tần số là Hz (Hertz), dùng để chỉ số lần lặp lại trong 1 giây của dòng điện xoay chiều.

Trong motor giảm tốc và các hệ thống truyền động, tần số phổ biến là 50Hz. Thông số này ảnh hưởng trực tiếp đến tốc độ quay đồng bộ và hiệu suất hoạt động của thiết bị.

Kí hiệu số pha (Phase / PH)

Kí hiệu này giúp người dùng xác định loại nguồn điện cần cấp vào để motor hoạt động:

• 1 PH (1 Phase): Là ký hiệu của động cơ sử dụng nguồn điện xoay chiều 1 pha (điện dân dụng 220V). Loại này thường sử dụng 2 dây dẫn chính (dây nóng và dây nguội) và đi kèm với tụ điện (tụ đề hoặc tụ ngâm) để tạo lực khởi động. Đây là lựa chọn phổ biến cho các thiết bị gia đình như máy giặt, máy bơm nước mini hay các dòng mô tơ điện 220v tải nhẹ hoặc motor điện pha 220v.
• 3 PH (3 Phase): Là ký hiệu của động cơ sử dụng nguồn điện xoay chiều 3 pha (thường là 380V). Loại này có hiệu suất cao, khả năng chịu tải vượt trội và từ trường quay được tạo ra một cách tự nhiên giúp máy vận hành cực kỳ ổn định. Kí hiệu 3 PH thường xuất hiện trên các dòng động cơ điện công nghiệp công suất lớn phục vụ trong các nhà máy, xí nghiệp và dây chuyền sản xuất nặng.

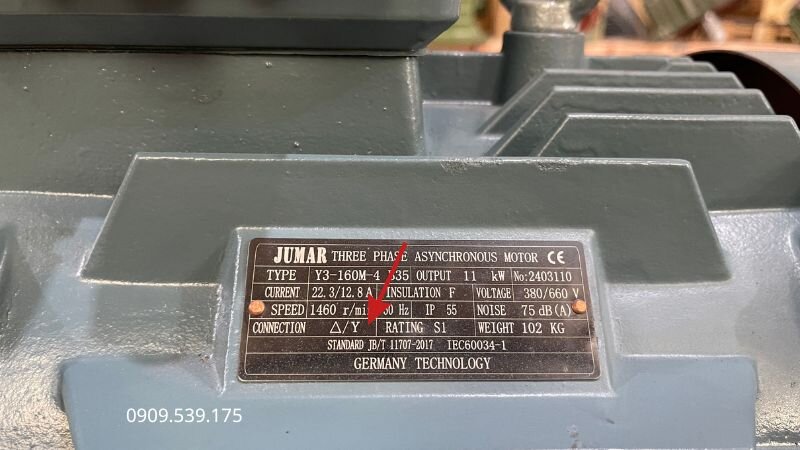

Kí hiệu đấu nối Sao (Y) và tam giác

Sau đây là các ký hiệu đấu nối sao và tam giác của động cơ điện:

• Trên tem thường ghi cụ thể cách đấu dây tùy theo mức điện áp.
• Nếu dùng điện 3 pha 380V, bạn phải đấu hình Sao (Y).
• Nếu dùng biến tần ra điện 3 pha 220V, bạn phải đấu hình Tam giác.

Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Việc tra cứu chính xác sơ đồ đấu nối giúp đảm bảo an toàn tuyệt đối cho hệ thống điện nhà xưởng.

Kí hiệu về an toàn và giới hạn môi trường

Các ký hiệu về an toàn và giới hạn môi trường trên motor điện thể hiện mức độ bảo vệ và điều kiện làm việc cho phép của thiết bị, giúp người dùng sử dụng đúng môi trường để đảm bảo độ bền và an toàn vận hành.

Kí hiệu cấp bảo vệ vỏ máy (IP)

Chỉ số IP đánh giá khả năng chống xâm nhập của bụi bẩn và chất lỏng, trong đó thường gặp nhất là IP54 hoặc IP55.

• IP54: Chống bụi và chống nước phun từ mọi hướng.
• IP55: Chống bụi xâm nhập và chống tia nước áp lực thấp. Đối với motor điện công nghiệp, IP55 là tiêu chuẩn tối thiểu để máy bền bỉ trong nhà xưởng.

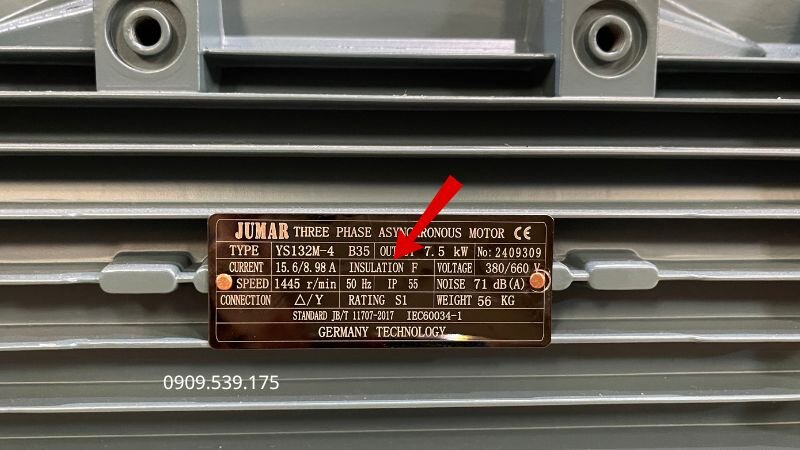

Kí hiệu lớp cách nhiệt

Thể hiện mức nhiệt độ tối đa mà cuộn dây đồng có thể chịu được trong quá trình vận hành liên tục.

• Lớp cách nhiệt F: Đây là loại phổ biến nhất trên các dòng động cơ hiện nay. Nó cho phép cuộn dây đồng chịu được mức nhiệt độ làm việc lên tới 155 độ C. Với tiêu chuẩn này, máy có thể vận hành ổn định trong hầu hết các điều kiện môi trường công nghiệp thông thường mà không lo bị chảy lớp sơn cách điện.

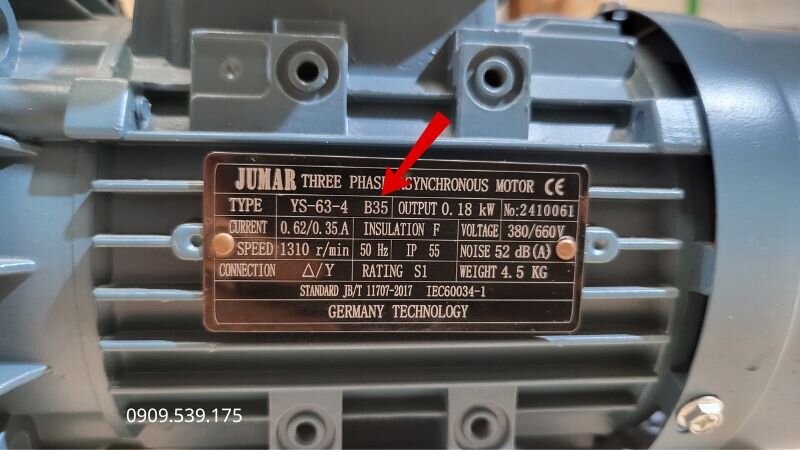

Kí hiệu kiểu lắp đặt motor B3 (Chân đế) hoặc B5 (Mặt bích)

Tại Motordien.vn các dòng động cơ điện có các kiểu lắp đặt phổ biến như sau:

• B3 (Chân đế): Motor được cố định vững chắc xuống sàn, khung hoặc bệ máy thông qua các lỗ bắt bulong ở phần chân.
• B5 (Mặt bích): Motor gắn trực tiếp vào hộp giảm tốc hoặc cụm máy móc thông qua mặt bích ở đầu trục. Đối với hệ thống truyền động công nghiệp.
• B35: Motor B35 là dạng kết hợp giữa chân đế và mặt bích, nghĩa là động cơ vừa có chân để đặt cố định trên bệ máy vừa có mặt bích phía trước để liên kết với thiết bị truyền động. Kiểu lắp này giúp motor vận hành chắc chắn hơn, giảm rung lắc và thuận tiện khi lắp vào hộp giảm tốc hoặc máy công nghiệp tải nặng.

B3 và B5 là hai chuẩn lắp ráp cốt lõi để đảm bảo sự đồng bộ và an toàn cơ khí cho toàn bộ dây chuyền.

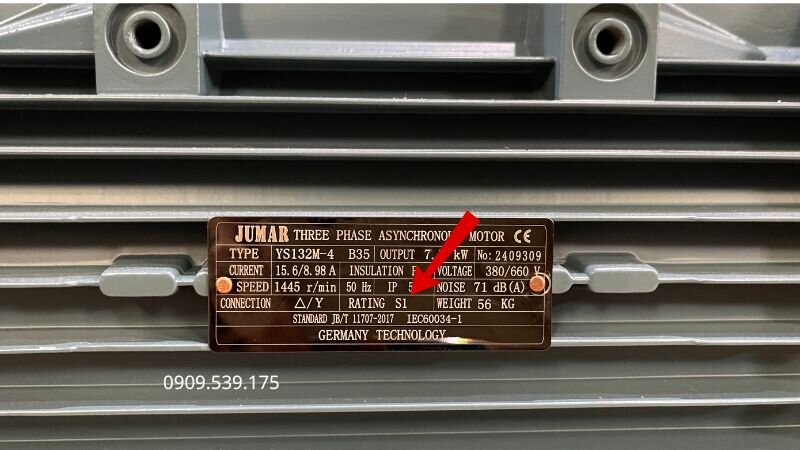

Kí hiệu chế độ làm việc thường gặp nhất là S1

Ký hiệu chế độ làm việc xác định chu kỳ chịu tải liên tục hay ngắt quãng của động cơ.

S1 liên tục: Motor có khả năng vận hành liên tục không ngừng nghỉ ở mức tải định mức mà nhiệt độ vẫn nằm trong giới hạn cho phép. Đối với hầu hết các ứng dụng công nghiệp (như máy bơm, quạt hút, băng tải), S1 là tiêu chuẩn vận hành cốt lõi để đảm bảo hệ thống hoạt động bền bỉ trong suốt ca làm việc dài.

Kí hiệu trọng lượng và mã định danh động cơ

Các ký hiệu thể hiện khối lượng và mã số quản lý sản phẩm giúp kỹ thuật viên dễ dàng theo dõi và lắp đặt.

Kí hiệu trọng lượng (kg)

Thông số trọng lượng thường được ghi rõ bằng con số kèm theo đơn vị Kilogam (kg).

• Trọng lượng (kg): Cho biết khối lượng tổng thể thực tế của động cơ điện. Đối với quá trình vận chuyển, thi công và lắp đặt, thông số này cực kỳ quan trọng để lựa chọn thiết bị nâng hạ an toàn (palăng, xe cẩu) và tính toán chính xác khả năng chịu tải của bệ đỡ cơ khí, khung máy.

Ý nghĩa ký hiệu No: 014623 trên động cơ điện

Ký hiệu No phản ánh mã định danh duy nhất của thiết bị trong hệ thống quản lý chất lượng.

• No: 014623: Ký hiệu No là viết tắt của Number, tức số seri của động cơ điện. Đây là mã nhận dạng riêng cho từng motor được nhà sản xuất in trên tem thông số. Thông qua mã này, kỹ thuật viên có thể tra cứu thông tin về lô sản xuất, thời gian xuất xưởng hoặc kiểm tra nguồn gốc sản phẩm khi cần bảo hành và sửa chữa. Mỗi động cơ sẽ có một mã số khác nhau để tránh nhầm lẫn trong quá trình quản lý thiết bị.

Khi tra cứu tổng hợp các kí hiệu trên motor điện, người dùng nên đặc biệt chú ý tới hiệu suất năng lượng IE1, IE2, IE3 và hệ số công suất cos phi. Lựa chọn thiết bị có cấp hiệu suất cao sẽ tiết kiệm chi phí vận hành đáng kể trong dài hạn.

Ý nghĩa thông số Noise 94dB trên động cơ điện

Thông số này phản ánh cường độ âm thanh do động cơ tạo ra khi hoạt động trong điều kiện tiêu chuẩn.

• Noise 94dB: Thông số này thể hiện độ ồn của động cơ điện khi vận hành ở điều kiện tiêu chuẩn. Đơn vị dB là decibel – dùng để đo mức âm thanh phát ra từ motor trong quá trình hoạt động. Với mức 94dB, động cơ được xem là có độ ồn trung bình, không quá lớn đối với môi trường công nghiệp. Nếu chỉ số Noise càng thấp thì motor chạy càng êm, ít rung và giúp giảm tiếng ồn cho nhà xưởng.

Ý nghĩa thông số IEC60034-1 trên động cơ điện

IEC60034-1 là chứng nhận kỹ thuật quốc tế khẳng định độ an toàn và chất lượng chế tạo.

• IEC60034-1: Đây là tiêu chuẩn quốc tế dành cho động cơ điện do tổ chức IEC (International Electrotechnical Commission) ban hành. Tiêu chuẩn này quy định về cấu tạo, hiệu suất, khả năng làm việc, độ tăng nhiệt, phương pháp thử nghiệm và các yêu cầu an toàn của motor điện. Khi trên tem motor có ký hiệu IEC60034-1 nghĩa là động cơ đã được sản xuất theo tiêu chuẩn quốc tế, giúp đảm bảo chất lượng và khả năng vận hành ổn định.

Ý nghĩa tiêu chuẩn GB/T 28575-2020 trên động cơ điện

Tiêu chuẩn GB/T 28575-2020 là thước đo chất lượng kỹ thuật áp dụng cho các dòng motor nhập khẩu.

• GB/T 28575-2020: Đây là tiêu chuẩn kỹ thuật công nghiệp của Trung Quốc áp dụng cho động cơ điện. Trong đó, GB là ký hiệu của nhóm tiêu chuẩn cơ khí công nghiệp, kí hiệu T thể hiện tiêu chuẩn ngành được khuyến nghị áp dụng, còn 28575 là mã số của bộ tiêu chuẩn dành cho dòng motor này. Phần số 2020 là năm ban hành tiêu chuẩn kỹ thuật.

Khi trên tem động cơ có ký hiệu GB/T 28575 – 2020 nghĩa là motor được sản xuất theo các yêu cầu kỹ thuật cụ thể về cấu tạo, hiệu suất, độ an toàn và khả năng vận hành nhằm đảm bảo chất lượng trong quá trình sử dụng.

Bảng so sánh chi tiết các ký hiệu tiêu chuẩn trên động cơ

Để giúp quý khách hàng dễ dàng tra cứu khi mua bán motor điện hay kiểm tra thông số kỹ thuật, bảng tổng hợp dưới đây phân loại các ký hiệu quan trọng nhất.

Câu hỏi thường gặp

Kết luận

Tổng kết lại kiến thức tổng hợp các kí hiệu trên motor điện giúp người sử dụng chủ động hơn trong vận hành và bảo dưỡng.

Tóm lại, việc tổng hợp các kí hiệu trên motor điện là bước quan trọng giúp khách hàng trở thành người tiêu dùng hiểu biết hơn về tem của sản phẩm. Việc đọc đúng thông số không chỉ giúp khách hàng chọn được chiếc máy phù hợp với túi tiền mà còn đảm bảo an toàn cho toàn bộ hệ thống điện.

Nếu khách hàng đang có nhu cầu mua động cơ điện hay cần tư vấn kỹ thuật chuyên sâu về các dòng motor điện nhập khẩu, motor điện tốt nhất, hãy liên hệ ngay với Motordien.vn qua số điện thoại 0969 085 109 hoặc Zalo 0969085109 để được tư vấn giá motor hợp lý nhất.
