Tại sao motor 3 pha cần tủ điện điều khiển trong sản xuất?

Tác giả: Thành Thái

Cập nhật lúc: 30/07/2026

Motor 3 pha khi vận hành trực tiếp thường gặp dòng điện khởi động gấp 5 đến 7 lần định mức, dễ gây va đập cơ khí và cháy cuộn dây. Việc giải đáp tại sao motor 3 pha cần tủ điện điều khiển sẽ giúp doanh nghiệp nắm rõ giải pháp bảo vệ hệ thống, kiểm soát tốc độ linh hoạt và đảm bảo an toàn lao động tối đa trong các dây chuyền công nghiệp.

Khái quát lý do tại sao motor 3 pha cần tủ điện điều khiển

Giảm dòng khởi động ban đầu, chống sụt áp mạng lưới điện nhà máy.
Bảo vệ toàn diện trước sự cố mất pha, quá tải, ngắn mạch và lệch pha.
Tích hợp điều khiển tự động hóa qua PLC, biến tần và rơ le thời gian.
Cách ly điện áp cao, đảm bảo an toàn tuyệt đối cho công nhân vận hành.

Dưới đây là phân tích kỹ thuật chi tiết về cấu tạo, nguyên lý vận hành và các tính năng bảo vệ vượt trội của hệ thống này.

Tủ điện điều khiển motor 3 pha là trung tâm tích hợp các thiết bị đóng cắt, bảo vệ và điều khiển nguồn điện cung cấp cho động cơ.

Hệ thống này bao gồm aptomat, contactor, rơ le nhiệt, bộ bảo vệ mất pha, biến tần hoặc bộ khởi động mềm được lắp đặt gọn gàng trong vỏ tủ tiêu chuẩn.

Mục đích chính của thiết bị là tiếp nhận tín hiệu điều khiển để đóng ngắt nguồn điện cấp cho thiết bị một cách chính xác và an toàn.

Các giải pháp điều khiển này được áp dụng rộng rãi cho nhiều phân khúc thiết bị điện công nghiệp và dân dụng bao gồm:

Sự kết hợp đồng bộ giữa tủ điều khiển và thiết bị giúp nâng cao đáng kể độ tin cậy của toàn bộ hạ tầng kỹ thuật.

Sử dụng motor điện 3 pha mà không qua tủ điều khiển sẽ tiềm ẩn nhiều nguy cơ gây hư hại thiết bị và mất an toàn.

Khi khởi động trực tiếp bằng cách cắm điện thủ công, dòng điện ban đầu tăng vọt tuân theo công thức I_{kđ} = (5 div 7)I_{đm} làm sụt áp toàn mạng lưới.

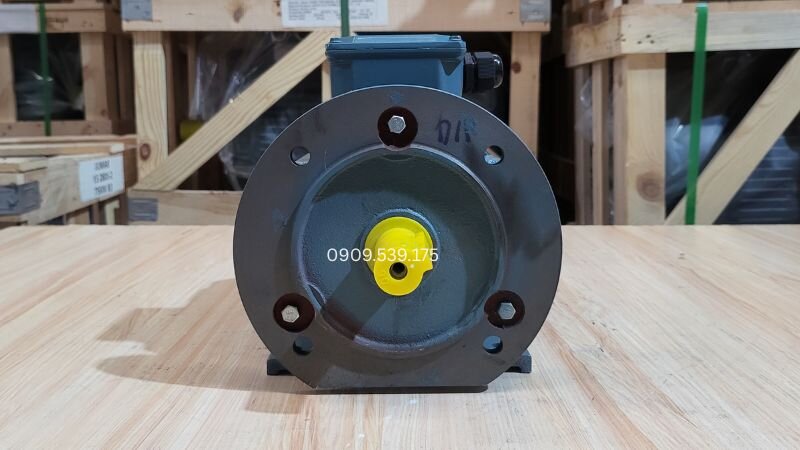

Giúp vận hành ổn định, giảm sốc điện và tránh hư hỏng

Mô men quay ban đầu quá lớn sinh ra sốc cơ khí mạnh, làm mòn bánh răng, đứt dây curoa và giảm tuổi thọ ổ bi.

Tủ điều khiển trung gian giải quyết triệt để vấn đề này nhờ cơ chế đóng ngắt thông minh và điều chỉnh dòng điện theo lộ trình chuẩn xác.

Việc sử dụng tủ điều khiển giúp kiểm soát hoàn toàn mô men khởi động, loại bỏ hiện tượng búa nước trong hệ thống bơm và triệt tiêu sốc cơ khí trên hệ thống băng tải công nghiệp.

Nhờ đó, thiết bị vận hành êm ái, giảm thiểu hao mòn cơ học và tiết kiệm đáng kể chi phí bảo dưỡng định kỳ.

Sự cố điện là nguyên nhân hàng đầu khiến cuộn dây stator bị cháy hoặc biến dạng do quá nhiệt.

Tủ điện đóng vai trò như lá chắn an toàn, lập tức ngắt nguồn điện khi phát hiện bất kỳ thông số bất thường nào từ lưới điện.

Xem thêm: Hướng dẫn sử dụng motor bước 4 dây và 6 dây

Các nguy cơ phổ biến như mất pha, đảo pha, lệch pha hay điện áp trồi sụt đều được rơ le chuyên dụng nhận diện trong thời gian ngắn.

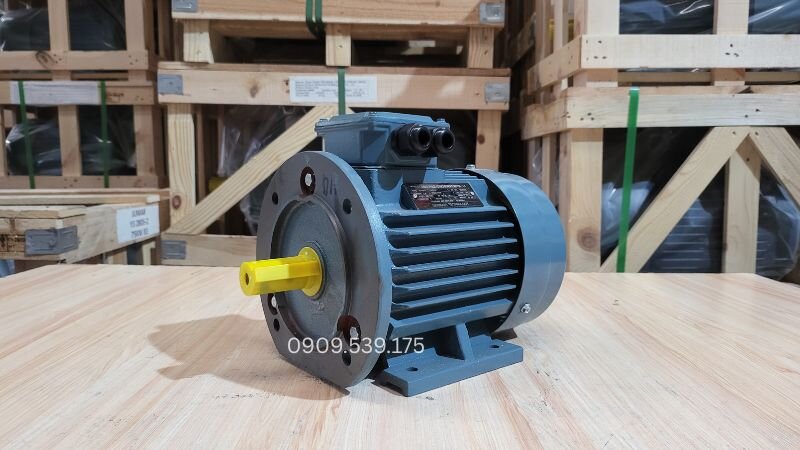

Ngăn quá tải, mất pha, ngắn mạch và điện áp không ổn định

Đặc biệt đối với mô tơ điện công nghiệp vận hành liên tục, việc ngắt mạch kịp thời giúp doanh nghiệp tránh thiệt hại lớn về tài sản.

Các sự cố điện áp không ổn định trong các dòng động cơ điện nhập khẩu cũng được kiểm soát chặt chẽ nhằm duy trì hiệu suất hoạt động tốt nhất.

Nếu quý khách cần tư vấn phương án trang bị tủ điện chuẩn kỹ thuật, đội ngũ Motordien.vn kế thừa kinh nghiệm từ Thành Thái Motor luôn sẵn sàng hỗ trợ qua hotline 0969 085 109 hoặc Zalo 0969085109.

Tùy thuộc vào công suất thiết bị và yêu cầu vận hành, tủ điện được thiết kế theo các phương pháp khởi động khác nhau.

Bảng dưới đây so sánh chi tiết các công nghệ khởi động motor điện phổ biến hiện nay trong ngành điện cơ:

Phương pháp khởi động	Dòng điện khởi động	Ưu điểm nổi bật	Nhược điểm cần lưu ý
Khởi động trực tiếp (DOL)	500% – 700% Iđm	Chi phí đầu tư thấp, mạch điều khiển đơn giản	Gây sốc cơ khí mạnh, dễ làm sụt áp mạng lưới
Khởi động Sao – Tam giác	150% – 200% Iđm	Giá thành hợp lý, giảm dòng hiệu quả cho tải trung bình	Vẫn xuất hiện va đập cơ học khi chuyển nấc sao sang tam giác
Bộ khởi động mềm (Soft Starter)	150% – 300% Iđm	Tăng tốc êm ái, bảo vệ trục truyền động cực tốt	Không điều chỉnh được tốc độ khi motor đã chạy ổn định
Biến tần (VFD)	100% – 150% Iđm	Điều chỉnh tốc độ linh hoạt, tiết kiệm điện năng tối đa	Chi phí đầu tư ban đầu cao hơn các phương pháp truyền thống

Việc chọn đúng giải pháp khởi động qua tủ điện giúp tối ưu hóa chi phí đầu tư và nâng cao hiệu quả vận hành hệ thống.

Quá trình ngắt điện đột ngột cũng nguy hiểm không kém quá trình khởi động trực tiếp đối với các dòng mô tơ điện công nghiệp.

Tủ điện tích hợp biến tần hoặc bộ khởi động mềm cho phép thiết lập thời gian giảm tốc ramp-down theo mong muốn.

Điều này giúp loại bỏ hoàn toàn hiện tượng búa nước gây vỡ đường ống trong hệ thống bơm cấp nước tầng hầm hoặc nhà máy.

Khởi động mềm cho motor điện 3 pha, giảm sốc điện.
Giảm dòng khởi động cho động cơ điện ba pha, tránh quá tải.
Điều khiển tốc độ cho motor điện pha 220v, linh hoạt vận hành.
Dừng máy an toàn cho mô tơ điện 220v, hạn chế hư hỏng đột ngột.

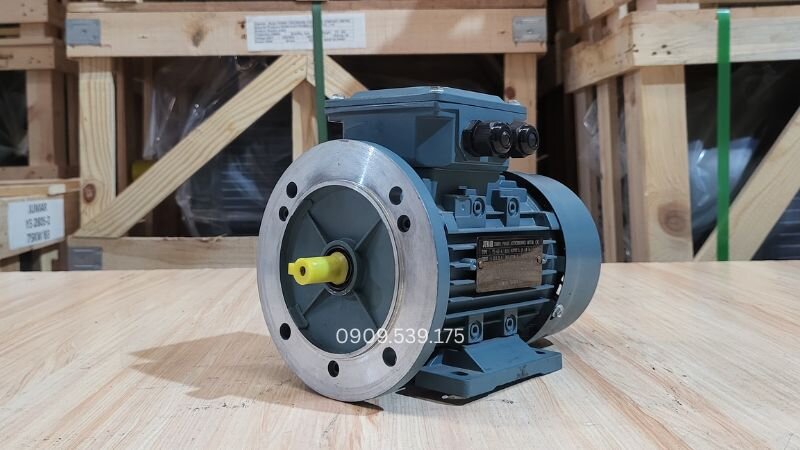

Hỗ trợ khởi động êm, giảm dòng điện và dừng máy an toàn

Nhờ kiểm soát chính xác quỹ đạo vận hành, thiết bị luôn hoạt động trong trạng thái an toàn nhất ngay cả khi chịu tải nặng.

Trong các dây chuyền sản xuất hiện đại, tủ điện đóng vai trò giao tiếp giữa thiết bị chấp hành và hệ thống điều khiển trung tâm.

Xem thêm: Motor bị tụt ampe không có tải: 5 Nguyên nhân và cách xử lý

Các dòng sản phẩm như động cơ điện nhập khẩu chất lượng cao dễ dàng tích hợp với PLC qua chuẩn truyền thông công nghiệp.

Kết nối PLC cho dây chuyền dùng motor 3 pha.
Đồng bộ nhiều động cơ điện 3 pha trong hệ thống.
Tự động hóa vận hành cho hệ thống motor 3 pha 380v.
Tối ưu hiệu suất cho cả động cơ 3 pha giá rẻ và dòng cao cấp.

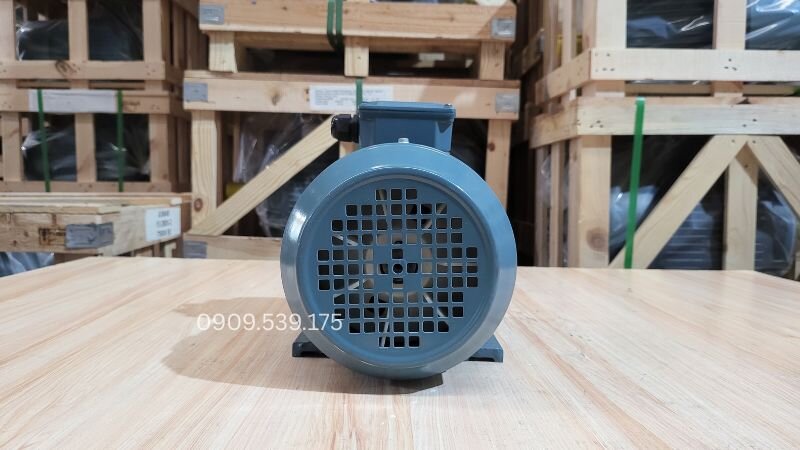

Giúp kết nối, đồng bộ và tự động hóa hệ thống motor

Khả năng đồng bộ hóa qua tủ điện giúp các nhà máy tự động hóa giảm thiểu tối đa sai số vận hành và nâng cao năng suất lao động lên gấp nhiều lần.

Nhờ đó, quy trình vận hành toàn nhà máy trở nên nhịp nhàng, tối ưu hóa vật tư và giảm nhân công giám sát thủ công.

An toàn lao động là tiêu chí tối quan trọng trong việc thiết kế hệ thống điện nhà máy sản xuất.

Tủ điện đóng vai trò cách ly hoàn toàn nguồn điện lực nguy hiểm khỏi người thao tác trực tiếp.

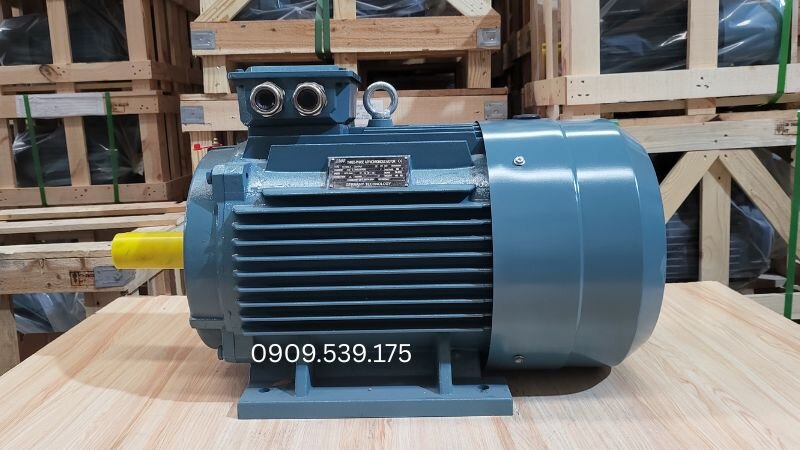

Giảm rủi ro điện và tăng an toàn khi sử dụng

Điện áp công nghiệp 380V cực kỳ nguy hiểm nếu tiếp xúc trực tiếp hoặc sự cố rò rỉ điện xảy ra.

Tủ điện kín giúp bao bọc toàn bộ tiếp điểm mang điện áp cao bên trong vỏ thép sơn tĩnh điện cứng cáp.

Cách ly điện áp cao.
Hạn chế tiếp xúc trực tiếp.
Tăng an toàn khi vận hành hệ thống công nghiệp.

Hệ thống nút nhấn, đèn báo và công tắc mặt tủ thường sử dụng nguồn điện áp thấp an toàn.

Mạch điều khiển này giúp triệt tiêu hoàn toàn rủi ro giật điện khi công nhân thao tác bằng tay ướt hoặc trong môi trường ẩm.

Sử dụng điện áp thấp cho nút nhấn và công tắc điều khiển.
Áp dụng cho hệ thống motor điện 220v và mô tơ điện 220v.
Giảm nguy cơ rò điện và sự cố khi thao tác.

Khi xảy ra sự cố kẹt cơ khí hoặc nguy hiểm lao động, việc ngắt điện nhanh là yếu tố sống còn.

Nút dừng khẩn cấp trên mặt tủ cho phép ngắt lập tức toàn bộ hệ thống đóng cắt chỉ với một thao tác bấm đơn giản.

Dừng toàn bộ hệ thống chỉ với một thao tác.
Giảm thiểu rủi ro khi xảy ra sự cố bất thường.
Bảo vệ người vận hành và thiết bị trong dây chuyền sản xuất.

Lựa chọn tủ điện chuẩn kỹ thuật đòi hỏi sự tính toán kỹ lưỡng dựa trên công suất thiết bị và môi trường thực tế.

Doanh nghiệp cần chú ý một số điểm mấu chốt sau để đảm bảo tủ điện phát huy tối đa hiệu quả sử dụng:

Công suất tủ điện phải phù hợp với motor điện 3 pha công nghiệp để đảm bảo vận hành ổn định, tránh quá tải.
Ưu tiên sử dụng linh kiện chất lượng cao khi mua mô tơ điện để tăng độ bền và giảm rủi ro hư hỏng.
Kiểm tra nguồn gốc, tiêu chuẩn kỹ thuật rõ ràng khi chọn động cơ điện nhập khẩu nhằm đảm bảo tương thích hệ thống.
Lựa chọn tủ điện phù hợp với môi trường công nghiệp như bụi, ẩm, nhiệt độ cao hoặc môi trường hóa chất để đảm bảo an toàn lâu dài.

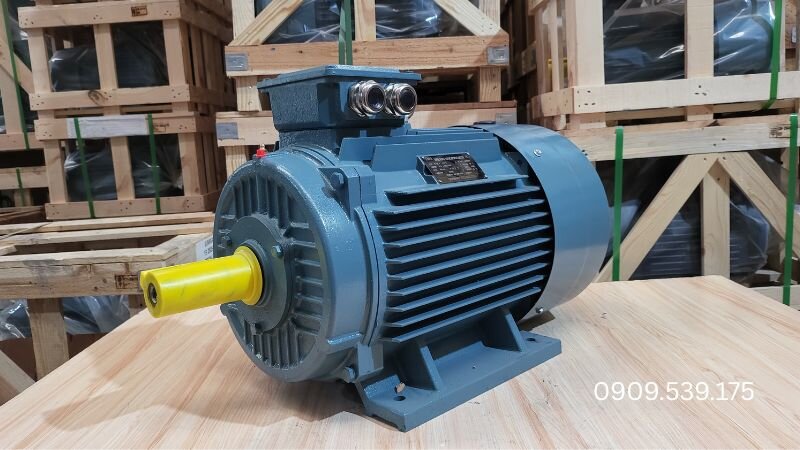

Chọn đúng công suất, thiết bị và môi trường sử dụng

Tiêu chuẩn vỏ tủ điện đạt IP65 kết hợp với quạt tản nhiệt cưỡng bức là điều kiện bắt buộc giúp tủ vận hành bền bỉ trong môi trường nhà máy nhiều bụi bẩn và hơi ẩm.

Sự đầu tư đúng đắn ngay từ khâu thiết kế giúp tiết kiệm chi phí vận hành và kéo dài tuổi thọ cho mô tơ điện tốt nhất.

Xem thêm: Cách đấu rơ le nhiệt cho động cơ 1 pha & 3 pha

Nếu bạn đang tìm kiếm địa chỉ bán motor điện uy tín, hãy tìm hiểu thông tin giá motor chi tiết trước khi quyết định mua motor để có giải pháp tối ưu chi phí.

Motor 3 pha cần tủ điện điều khiển để giảm dòng khởi động ban đầu, tránh sụt áp lưới điện, bảo vệ động cơ khỏi sự cố mất pha, quá tải và đảm bảo an toàn tuyệt đối cho công nhân vận hành.

Các phương pháp phổ biến gồm: Khởi động trực tiếp (DOL), khởi động Sao - Tam giác, bộ khởi động mềm (Soft Starter) và biến tần (VFD), tùy thuộc vào công suất motor và yêu cầu vận hành.

Tủ điện đóng vai trò như lá chắn an toàn, giúp ngắt mạch kịp thời khi gặp sự cố mất pha, đảo pha, lệch pha, quá tải, ngắn mạch hoặc điện áp không ổn định, tránh làm cháy cuộn dây motor.

Nhờ tích hợp biến tần hoặc bộ khởi động mềm, tủ điện cho phép thiết lập thời gian giảm tốc từ từ, giúp kiểm soát quá trình dừng máy êm ái và triệt tiêu hiện tượng búa nước gây hỏng đường ống.

Doanh nghiệp cần lựa chọn công suất tủ tương thích với motor, ưu tiên linh kiện chất lượng cao, chọn vỏ tủ đạt chuẩn IP65 chống bụi ẩm tốt và phù hợp với môi trường hoạt động thực tế.

Tóm lại, tại sao motor 3 pha cần tủ điện điều khiển? Bởi vì tủ điện giúp động cơ điện 3 pha vận hành ổn định, kiểm soát khởi động, khi dừng máy và bảo vệ thiết bị khỏi các sự cố như quá tải, mất pha hay điện áp không ổn định.

Trong bối cảnh nhu cầu mua motor điện, mua động cơ điện và sử dụng motor điện công nghiệp ngày càng tăng, việc trang bị tủ điện phù hợp không chỉ đảm bảo an toàn mà còn giúp nâng cao hiệu suất và kéo dài tuổi thọ hệ thống.
