Trong ngành công nghiệp hiện đại, truyền động hiệu quả và ổn định là yếu tố then chốt. Khớp nối xích nổi lên như một giải pháp ưu việt, đáp ứng nhu cầu truyền mô-men xoắn lớn trong môi trường khắc nghiệt.
Đây là một loại khớp nối linh hoạt và mạnh mẽ. Bài viết này sẽ cung cấp cái nhìn toàn diện về khớp nối, đặc biệt là khớp nối xích.
Chúng tôi sẽ đi sâu vào các thông số kỹ thuật quan trọng và hướng dẫn chi tiết về cách chọn khớp nối phù hợp. Mục tiêu là tối ưu hóa hiệu suất và độ bền cho hệ thống máy móc của bạn.
Để hiểu rõ vai trò và tầm quan trọng của khớp nối xích, hãy bắt đầu với định nghĩa cơ bản. Khớp nối đóng vai trò then chốt trong các hệ thống truyền động công nghiệp.
Khớp nối xích là một loại khớp nối trục trong cơ khí. Nó sử dụng sợi xích con lăn kép để kết nối hai bánh nhông lắp trên hai đầu trục. Nhiệm vụ chính của khớp nối xích là truyền chuyển động quay và momen xoắn từ trục dẫn động sang trục bị dẫn động.
Nhờ cấu tạo đặc biệt, khớp nối xích có khả năng bù trừ sai lệch nhỏ về vị trí giữa hai trục. Các sai lệch này có thể là song song, góc hoặc dọc trục. Đây là một trong các loại khớp nối công nghiệp phổ biến.
Hiểu rõ cấu tạo và nguyên lý hoạt động của khớp nối xích là nền tảng để bạn nhận biết các ưu điểm. Điều này giúp bạn đưa ra lựa chọn phù hợp nhất cho hệ thống của mình.
Một bộ khớp nối xích tiêu chuẩn thường gồm ba phần chính. Mỗi phần đóng vai trò quan trọng trong quá trình truyền động.
Hai bánh nhông: Mỗi bánh nhông có số răng giống hệt nhau. Chúng được gia công lỗ trục để lắp vào trục động cơ và trục máy công tác. Vật liệu chế tạo thường là thép carbon C45, đã qua tôi luyện để tăng độ cứng và khả năng chịu mài mòn, đảm bảo độ bền cao cho khớp nối.
Một sợi xích kép (xích con lăn hai dãy): Sợi xích này được thiết kế đặc biệt để ôm khít và khớp với răng của cả hai bánh nhông. Đây là bộ phận cốt lõi của truyền động xích, làm từ thép hợp kim có độ bền kéo cao, giúp truyền tải lực hiệu quả và ổn định.
Vỏ bảo vệ (tùy chọn): Thường làm bằng nhôm hoặc gang. Nó bảo vệ bộ truyền động xích khỏi bụi bẩn, hơi ẩm và giữ chất bôi trơn. Vỏ bảo vệ giúp kéo dài tuổi thọ và giảm thiểu bảo trì cho khớp nối xích.
Việc lựa chọn đúng loại khớp nối là rất quan trọng để đảm bảo hiệu quả hệ thống.
Nguyên lý hoạt động của khớp nối xích khá đơn giản nhưng vô cùng hiệu quả. Nó đảm bảo sự liên kết chặt chẽ giữa các trục quay trong hệ thống.
Khi trục dẫn động quay, nó làm cho bánh nhông lắp trên đó quay theo. Thông qua sợi xích kép, chuyển động quay và momen xoắn khớp nối được truyền từ bánh nhông dẫn động sang bánh nhông bị dẫn động. Từ đó làm quay trục bị dẫn động.
Sự linh hoạt của các mắt xích cho phép khớp nối bù trừ sai lệch tâm nhỏ giữa hai trục. Điều này giảm thiểu ứng suất và mài mòn, nâng cao tuổi thọ của hệ thống.
Việc lựa chọn đúng khớp nối xích đòi hỏi sự am hiểu về các thông số kỹ thuật. Nắm vững các thông số khớp nối xích là cơ sở để đảm bảo khớp nối tương thích hoàn hảo với hệ thống của bạn.
Mỗi loại khớp nối đều có đặc thù riêng. Điều này giúp tối ưu hóa hiệu suất và độ bền.
Đây là những thông số khớp nối cơ bản bạn cần nắm rõ khi lựa chọn. Chúng đảm bảo khớp nối xích hoạt động đúng với yêu cầu kỹ thuật.
Đường kính ngoài (O.D): Là đường kính lớn nhất của khớp nối, quyết định không gian lắp đặt. Đo đạc chính xác giúp tránh các vấn đề về không gian hạn chế.
Chiều dài (L): Là tổng chiều dài của khớp nối khi lắp hoàn chỉnh. Thông số này cần được xem xét để phù hợp với khoảng cách giữa hai trục.
Đường kính lỗ trục (d): Kích thước lỗ trên bánh nhông phải phù hợp với đường kính trục. Nhà sản xuất sẽ cung cấp dải đường kính lỗ tối thiểu (Min) và tối đa (Max) cho mỗi model khớp nối xích. Điều này giúp người dùng dễ dàng lựa chọn.
Momen xoắn (Torque): Đây là thông số quan trọng nhất, thể hiện khả năng truyền tải lực của khớp nối xích. Momen xoắn định mức phải lớn hơn momen xoắn vận hành ít nhất 1.5 lần để đảm bảo an toàn và tuổi thọ cho thiết bị.
Dưới đây là bảng ví dụ về thông số khớp nối xích một số model phổ biến để bạn tham khảo. Việc tra cứu đúng thông số khớp nối xích giúp bạn lựa chọn dễ dàng hơn.
Đặc biệt khi cần tìm kiếm các sản phẩm khớp nối xích có sẵn trên thị trường.
| Model khớp nối xích | Đường kính ngoài (mm) | Chiều dài (mm) | Đường kính lỗ trục Min (mm) | Đường kính lỗ trục Max (mm) | Momen xoắn (N.m) |
|---|---|---|---|---|---|
| KC-4012 | 65 | 60 | 10 | 25 | 59 |
| KC-5016 | 95 | 84 | 16 | 40 | 216 |
| KC-6018 | 115 | 100 | 19 | 48 | 412 |
| KC-8020 | 155 | 130 | 25 | 70 | 1078 |
| KC-10020 | 190 | 150 | 38 | 90 | 2156 |
Lưu ý: Bảng trên chỉ mang tính tham khảo. Mỗi nhà sản xuất có thể có những sai khác nhỏ về thông số khớp nối. Hãy luôn kiểm tra catalog sản phẩm để có dữ liệu chính xác nhất khi lựa chọn khớp nối xích.
Để đảm bảo hiệu quả và an toàn, cách chọn khớp nối trục xích cần tuân thủ các bước sau. Lựa chọn một khớp nối phù hợp sẽ kéo dài tuổi thọ của toàn bộ hệ thống truyền động và giảm thiểu chi phí bảo trì.
Bước đầu tiên và quan trọng nhất là tính toán momen xoắn cần truyền. Bạn cần biết công suất (kW) và tốc độ quay (vòng/phút) của động cơ để xác định momen xoắn vận hành.
Dựa vào đó, hãy chọn một khớp nối xích có chỉ số momen xoắn định mức cao hơn ít nhất 1.5 lần so với momen xoắn vận hành. Điều này tạo hệ số an toàn, đảm bảo khả năng chịu tải đột ngột.
Sau khi xác định model khớp nối xích dựa trên momen xoắn, bạn cần kiểm tra các thông số khớp nối về kích thước. Hãy đo chính xác đường kính trục để lựa chọn phù hợp, đảm bảo khớp nối vừa vặn và hoạt động ổn định.
Đối với các trục máy có kích thước phổ thông, các loại khớp nối có đường kính lỗ trục tối đa dưới 50mm như KC-4012, KC-5016, KC-6018 thường phù hợp cho ứng dụng tải nhẹ và trung bình.
Đối với các ứng dụng công nghiệp nặng với trục lớn, bạn sẽ cần đến các loại khớp nối có đường kính lỗ trục trên 50mm như KC-8020, KC-10020 hoặc lớn hơn. Điều này đảm bảo truyền tải momen xoắn cao.
Luôn đảm bảo rằng đường kính trục của bạn nằm trong dải cho phép của model khớp nối xích đã chọn để đảm bảo lắp đặt chính xác và an toàn.
Môi trường làm việc ảnh hưởng trực tiếp đến tuổi thọ của khớp nối xích. Việc lựa chọn vật liệu phù hợp giúp kéo dài độ bền và tối ưu hóa hiệu suất.
Môi trường khô ráo, ít bụi: Có thể sử dụng khớp nối xích tiêu chuẩn bằng thép C45 không cần vỏ che. Loại này kinh tế và dễ bảo trì.
Môi trường ẩm ướt, nhiều bụi bẩn: Bắt buộc phải sử dụng khớp nối xích có vỏ che bằng nhôm hoặc gang. Nó bảo vệ xích và giữ chất bôi trơn, ngăn ngừa ăn mòn và mài mòn.
Môi trường có hóa chất ăn mòn: Cần xem xét các loại khớp nối xích làm từ vật liệu đặc biệt như inox hoặc có lớp mạ chống ăn mòn. Điều này đảm bảo độ bền trong điều kiện khắc nghiệt.
Cách bảo trì khớp nối xích đúng cách sẽ giúp thiết bị hoạt động bền bỉ. Nó giảm thiểu rủi ro hỏng hóc và duy trì hiệu suất truyền động tối ưu.
Bôi trơn định kỳ: Đây là việc quan trọng nhất. Sử dụng dầu hoặc mỡ bôi trơn chuyên dụng cho xích công nghiệp. Nếu khớp nối xích có vỏ che, hãy đảm bảo lượng mỡ bên trong luôn đủ và thay thế theo lịch trình.
Kiểm tra độ thẳng hàng: Khớp nối xích có thể bù sai lệch tâm. Tuy nhiên, việc lắp đặt càng thẳng hàng càng tốt để giảm mài mòn, tăng hiệu suất truyền động và kéo dài tuổi thọ của cả khớp nối và các bộ phận khác.
Kiểm tra độ mòn của xích và nhông: Thường xuyên kiểm tra xem xích có bị chùng hay răng nhông có bị mòn nhọn không. Thay thế khớp nối xích khi phát hiện dấu hiệu mòn nghiêm trọng để tránh hỏng hóc đột ngột.
Trên thị trường hiện nay có nhiều loại khớp nối xích khác nhau. Tuy nhiên, dòng KC vẫn là lựa chọn hàng đầu nhờ độ bền và hiệu suất cao.
Việc tìm hiểu các mã khớp nối xích thông dụng giúp bạn dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu.
Hiện nay trên thị trường, dòng khớp nối xích KC được sử dụng rộng rãi nhất. Điều này nhờ độ bền cao, dễ lắp đặt và khả năng truyền tải ổn định. Một số mã tiêu biểu gồm:
KC-4012
KC-5016
KC-6018
KC-8020
KC-10020

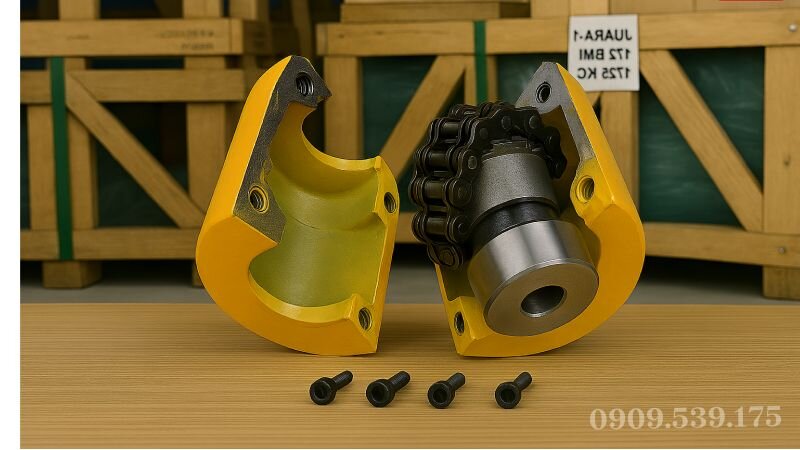

Mỗi mã số thường thể hiện loại xích và kích thước khớp nối. Ví dụ, KC-4012 phù hợp cho tải nhẹ và trục nhỏ.
Trong khi KC-8020 và KC-10020 lại dành cho các hệ thống yêu cầu momen xoắn lớn và độ bền cao trong môi trường làm việc nặng. Điển hình là trong các ngành công nghiệp khai khoáng và chế biến vật liệu.
Về nguyên lý hoạt động, hầu hết các model khớp nối xích KC đều giống nhau. Chúng truyền lực thông qua bộ xích cuốn quanh hai đĩa xích. Tuy nhiên, sự khác biệt nằm ở kích thước, khả năng chịu tải và ứng dụng phù hợp.
| Mã khớp nối xích | Đặc điểm | Ưu điểm | Nhược điểm |
|---|---|---|---|
| KC-4012 / KC-5016 | Kích thước nhỏ, dùng xích loại nhẹ | Giá thành hợp lý, lắp đặt nhanh chóng, phù hợp tải vừa và nhỏ | Khả năng chịu tải hạn chế, không phù hợp môi trường rung lắc mạnh hoặc momen xoắn cao |
| KC-6018 / KC-8020 | Kích thước trung bình đến lớn, xích to hơn | Chịu tải cao, độ bền tốt, ít hao mòn, tuổi thọ dài | Trọng lượng nặng hơn, yêu cầu không gian lắp đặt rộng hơn và chi phí cao hơn |
| KC-10020 | Loại lớn nhất, xích công nghiệp nặng | Truyền momen xoắn rất cao, hoạt động ổn định trong môi trường công nghiệp nặng, độ tin cậy vượt trội | Giá thành cao nhất, khó di chuyển và bảo trì do kích thước và trọng lượng lớn |
Nguyên tắc chọn nhanh giúp bạn định hướng ban đầu:
Tải nhẹ – trung bình: KC-4012, KC-5016.
Tải nặng hoặc môi trường khắc nghiệt: KC-6018, KC-8020, KC-10020.
Mỗi loại khớp nối đều có những ưu và nhược điểm riêng. Nắm rõ điều này giúp bạn đưa ra quyết định tối ưu cho hệ thống truyền động của mình.
Khớp nối xích mang lại nhiều lợi ích vượt trội, khiến chúng trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp.
Khả năng truyền momen xoắn cao so với kích thước nhỏ gọn, giúp tiết kiệm không gian lắp đặt.
Độ bền vượt trội, tuổi thọ cao khi được bảo trì đúng cách, giảm thiểu chi phí thay thế.
Cấu tạo đơn giản, dễ dàng lắp đặt, tháo gỡ và thay thế, thuận tiện cho công việc bảo trì.
Cho phép sai lệch tâm trục nhỏ (góc, song song, dọc trục), giúp bảo vệ vòng bi và các bộ phận khác khỏi ứng suất quá mức.
Hoạt động tốt trong môi trường có nhiệt độ cao và nhiều bụi bẩn, phù hợp với các điều kiện công nghiệp khắc nghiệt.
Mặc dù có nhiều ưu điểm, khớp nối xích cũng tồn tại một số hạn chế. Những hạn chế này cần được xem xét trước khi đưa vào sử dụng.
Yêu cầu bôi trơn định kỳ để hoạt động hiệu quả và kéo dài tuổi thọ. Nếu không, khớp nối dễ bị mài mòn.
Không có khả năng giảm chấn và rung động tốt như các loại khớp nối cao su. Điều này có thể ảnh hưởng đến độ êm ái của hệ thống.
Phát sinh tiếng ồn ở tốc độ cao do ma sát giữa xích và bánh nhông. Điều này cần được cân nhắc trong môi trường yêu cầu yên tĩnh.
Nhờ độ bền cao và khả năng truyền tải momen xoắn lớn, khớp nối xích được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Từ sản xuất đến vận chuyển.
Khớp nối xích được sử dụng rộng rãi trong máy móc nông nghiệp như máy tuốt lúa, máy chế biến nông sản.
Chúng cũng có mặt trong các nhà máy thép, xi măng, giấy. Khớp nối xích đảm bảo hoạt động ổn định và liên tục của dây chuyền sản xuất.
Đây là ứng dụng phổ biến nhất của khớp nối xích. Chúng dùng trong các hệ thống băng tải, băng chuyền trong nhà máy sản xuất, khai khoáng, kho bãi. Khớp nối xích giúp truyền tải vật liệu hiệu quả và đáng tin cậy.
Các loại máy khuấy, máy bơm, quạt công nghiệp có công suất lớn và máy móc xây dựng đều sử dụng khớp nối xích. Ví dụ điển hình là máy trộn bê tông, máy nghiền đá.
Khả năng chịu tải và độ bền của khớp nối xích là lý tưởng cho các ứng dụng yêu cầu cường độ làm việc cao.
Để giúp quý khách dễ dàng tham khảo và lập dự toán, Motordien.vn xin gửi đến bảng giá khớp nối chi tiết và cập nhật mới nhất. Bảng giá áp dụng cho nhiều dòng khớp nối trục đang được sử dụng phổ biến hiện nay, trong đó có cả khớp nối xích.
Quý khách có thể liên hệ trực tiếp để nhận báo giá chính xác và tư vấn cụ thể về từng loại khớp nối.
Dưới đây là một số câu hỏi phổ biến mà khách hàng thường quan tâm khi tìm hiểu về khớp nối xích. Các câu hỏi này liên quan đến việc lựa chọn và bảo trì.
Khả năng chịu tải của một khớp nối xích phụ thuộc vào model cụ thể. Các loại khớp nối lớn hơn như KC-8020, KC-10020 có thể truyền momen xoắn lên tới hàng nghìn N.m.
Bạn cần tham khảo bảng thông số từ nhà sản xuất để biết chính xác khả năng chịu tải của từng loại. Điều này đảm bảo chọn đúng khớp nối cho ứng dụng của mình.
Bảo trì hiệu quả xoay quanh việc bôi trơn. Hãy làm sạch khớp nối khỏi bụi bẩn cũ và tra dầu mỡ mới định kỳ (ví dụ: 3-6 tháng một lần, tùy điều kiện vận hành).
Sử dụng vỏ che là cách tốt nhất để bảo vệ khớp nối và kéo dài chu kỳ bôi trơn. Nó cũng giảm thiểu mài mòn và tiếng ồn.
Khớp nối xích và khớp nối HRC (khớp nối cao su) đều dùng để nối trục, nhưng có sự khác biệt cơ bản về vật liệu và đặc tính truyền động:
Vật liệu truyền động: Khớp nối xích dùng xích kim loại, trong khi khớp nối HRC dùng vòng đệm cao su (spider).
Khả năng giảm chấn: Khớp nối HRC có khả năng giảm chấn và hấp thụ rung động tốt hơn nhờ vòng đệm cao su.
Khả năng chịu tải và nhiệt độ: Khớp nối xích thường chịu được momen xoắn lớn hơn và hoạt động tốt hơn ở nhiệt độ cao.
Bảo trì: Khớp nối xích yêu cầu bôi trơn định kỳ, trong khi khớp nối HRC gần như không cần bảo trì. Mỗi loại khớp nối này phục vụ một mục đích khác nhau.
Việc lựa chọn giữa hai loại khớp nối này phụ thuộc vào yêu cầu cụ thể của ứng dụng: cần chịu tải lớn hay cần giảm rung động.
Bạn nên thay thế khớp nối xích khi phát hiện các dấu hiệu mòn nghiêm trọng. Ví dụ: xích bị chùng quá mức không thể điều chỉnh, răng bánh nhông bị mòn nhọn hoặc gãy.
Hoặc xuất hiện tiếng ồn lạ, rung động bất thường trong quá trình vận hành. Việc thay thế kịp thời giúp ngăn ngừa hỏng hóc các bộ phận khác của hệ thống.
Chắc chắn rồi. Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện.
Chúng tôi sẵn sàng tư vấn cách chọn khớp nối trục xích phù hợp nhất với yêu cầu kỹ thuật và môi trường làm việc của bạn, đảm bảo hiệu suất tối ưu và tuổi thọ thiết bị.
Khớp nối xích là một giải pháp truyền động mạnh mẽ, bền bỉ và kinh tế. Nó đóng vai trò không thể thiếu trong nhiều ngành công nghiệp.
Để lựa chọn được sản phẩm tối ưu, điều quan trọng là phải hiểu rõ khớp nối xích là gì, nắm vững các thông số khớp nối xích và áp dụng đúng cách chọn khớp nối trục xích dựa trên yêu cầu của hệ thống.
Một khớp nối chất lượng không chỉ đảm bảo hiệu suất mà còn bảo vệ các thiết bị đắt tiền khác. Nó góp phần vào sự hoạt động ổn định của toàn bộ dây chuyền sản xuất.
