Bạn đang tìm hiểu về quy trình kiểm tra và bảo trì động cơ điện 3 pha? Bạn muốn biết cách đo các thông số kỹ thuật, nhận diện dấu hiệu cháy và thực hiện đấu dây đúng cách? Thành Thái Motor, với hơn một thập kỷ kinh nghiệm trong lĩnh vực này, tự hào mang đến các giải pháp toàn diện, giúp động cơ điện của bạn vận hành ổn định, bền bỉ, tối ưu chi phí bảo trì và nâng cao hiệu suất sản xuất. Hãy cùng chúng tôi khám phá hướng dẫn chi tiết về cách kiểm tra và đo motor 3 pha chuẩn xác qua bài viết này.
Tầm quan trọng của việc kiểm tra và đo động cơ 3 pha
Việc định kỳ kiểm tra và đo các thông số của động cơ điện 3 pha mang lại nhiều lợi ích thiết yếu, bao gồm:
Phát hiện sớm các vấn đề: Giúp ngăn chặn những sự cố lớn, tránh gián đoạn hoạt động sản xuất và tiết kiệm chi phí sửa chữa đáng kể.
Đảm bảo hiệu suất tối ưu: Động cơ hoạt động hiệu quả sẽ góp phần tiết kiệm điện năng tiêu thụ và nâng cao năng suất công việc.
Gia tăng tuổi thọ thiết bị: Bảo dưỡng thường xuyên giúp phát hiện và xử lý kịp thời các hư hỏng nhỏ, từ đó kéo dài thời gian sử dụng của động cơ.
Bảo đảm an toàn lao động: Giúp xác định các rủi ro về điện, phòng tránh những tai nạn không mong muốn.

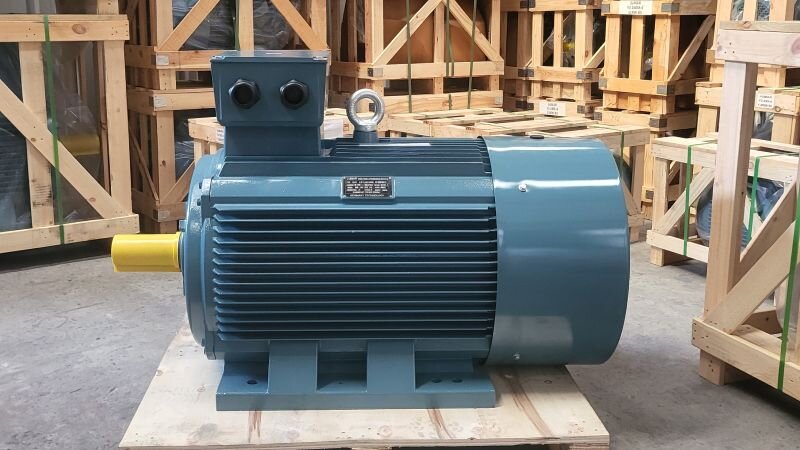

Tại sao cần kiểm tra và đo motor 3 pha?
Dụng cụ cần thiết cho việc kiểm tra động cơ 3 pha
Để tiến hành kiểm tra và đo động cơ 3 pha một cách hiệu quả, bạn cần chuẩn bị những dụng cụ sau:
Đồng hồ vạn năng (VOM): Thiết bị đa năng dùng để đo điện áp, cường độ dòng điện, điện trở và kiểm tra tính thông mạch của mạch điện.
Ampe kìm: Cho phép đo dòng điện xoay chiều mà không cần ngắt mạch điện, tiện lợi và an toàn.
Megohm kế (thiết bị đo điện trở cách điện): Dùng để đánh giá chất lượng cách điện của các cuộn dây trong động cơ.
Đồng hồ đo nhiệt độ: Giúp kiểm tra nhiệt độ hoạt động của động cơ, phát hiện tình trạng quá nhiệt.
Kìm, tua vít, băng dính điện: Những công cụ cơ bản hỗ trợ tháo lắp và đấu nối dây điện.
Sổ tay và bút: Để ghi lại các kết quả đo đạc và thông tin quan trọng.

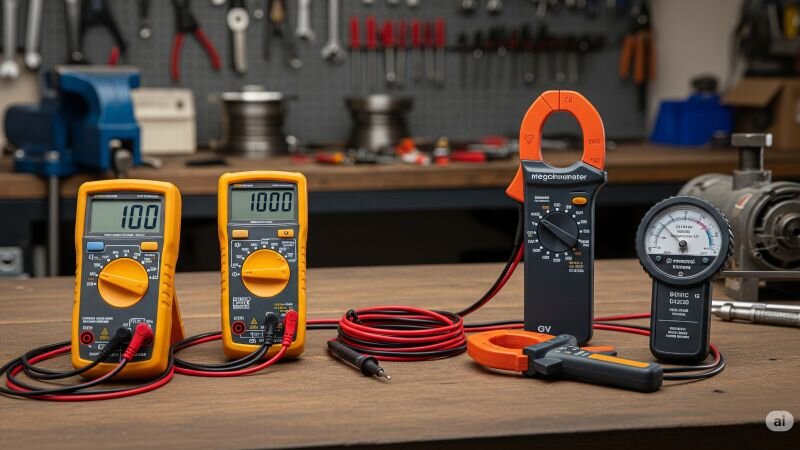

Dụng cụ cần thiết để đo và kiểm tra motor 3 pha
Quy trình chi tiết đo động cơ 3 pha
Việc kiểm tra động cơ 3 pha bao gồm các bước chính như đo điện trở cuộn dây, kiểm tra điện trở cách điện và xác định điện áp cấp. Dưới đây là hướng dẫn cụ thể:
Kiểm tra điện trở cuộn dây
Mục đích: Xác định xem cuộn dây có bị đứt hoặc chạm chập bên trong hay không.
Các bước thực hiện:
Ngắt nguồn điện: Đảm bảo động cơ đã được cô lập hoàn toàn khỏi nguồn điện để phòng tránh rủi ro.
Nhận diện các đầu dây: Thông thường, một động cơ 3 pha sẽ có ba đầu dây chính.
Thiết lập đồng hồ vạn năng: Chuyển đồng hồ vạn năng sang chế độ đo điện trở (Ohm) và chọn thang đo phù hợp.
Thực hiện phép đo: Đo điện trở lần lượt giữa các cặp đầu dây (U-V, V-W, W-U).
Đánh giá kết quả:
Nếu các giá trị điện trở giữa các cặp dây xấp xỉ nhau và có một giá trị cụ thể, cuộn dây đang ở trạng thái tốt.
Nếu điện trở bằng 0 hoặc rất nhỏ, có thể cuộn dây đã bị chạm chập.
Nếu điện trở hiển thị vô cùng (∞), cuộn dây có khả năng đã bị đứt.
Lưu ý: Điện trở của cuộn dây thường có giá trị nhỏ, chỉ vài Ohm. Cần chọn thang đo chính xác và đảm bảo các que đo tiếp xúc tốt với đầu dây.
Kiểm tra điện trở cách điện
Mục đích: Đánh giá tình trạng suy giảm của lớp cách điện bao bọc cuộn dây.
Các bước thực hiện:
Ngắt nguồn điện: Luôn đảm bảo động cơ không còn kết nối với nguồn điện.
Sử dụng Megohm kế: Nối một đầu của Megohm kế vào một đầu dây cuộn dây và đầu còn lại vào vỏ của động cơ.
Cài đặt điện áp kiểm tra: Chọn mức điện áp kiểm tra phù hợp với điện áp định mức của động cơ (thường là 500V hoặc 1000V).
Đọc kết quả: Ghi lại giá trị điện trở cách điện hiển thị trên Megohm kế.
Phân tích kết quả:
Điện trở cách điện lớn hơn 2 Megaohm (MΩ) được xem là đạt yêu cầu.
Điện trở cách điện từ 0.5 đến 2 MΩ cho thấy cần theo dõi và kiểm tra thường xuyên.
Nếu điện trở cách điện nhỏ hơn 0.5 MΩ, lớp cách điện đã xuống cấp nghiêm trọng và cần được sửa chữa hoặc thay thế.
Lưu ý: Việc kiểm tra điện trở cách điện là cực kỳ quan trọng để đảm bảo an toàn điện và phòng ngừa các sự cố. Nên thực hiện định kỳ, đặc biệt trong môi trường có độ ẩm cao hoặc tiếp xúc hóa chất.
Kiểm tra điện áp
Mục đích: Đảm bảo điện áp cung cấp cho động cơ phù hợp với mức định mức.
Các bước thực hiện:
Kết nối động cơ: Đảm bảo đấu nối động cơ với nguồn điện theo đúng sơ đồ.
Sử dụng đồng hồ vạn năng: Chuyển đồng hồ vạn năng sang chế độ đo điện áp xoay chiều (VAC).
Đo điện áp pha: Đo điện áp giữa các cặp pha (U-V, V-W, W-U).
So sánh kết quả: Đối chiếu giá trị điện áp đo được với điện áp định mức của động cơ. Nếu có sự chênh lệch lớn, cần kiểm tra lại nguồn điện và hệ thống cung cấp.
Lưu ý: Điện áp không ổn định có thể dẫn đến động cơ hoạt động kém hiệu quả, quá nhiệt, hoặc thậm chí gây cháy hỏng động cơ.
Để giảm thiểu nguy cơ cháy động cơ 3 pha, bạn có thể thực hiện các biện pháp sau:
Lựa chọn động cơ phù hợp: Đảm bảo chọn động cơ có công suất phù hợp với nhu cầu tải thực tế để tránh quá tải.
Trang bị bảo vệ quá tải: Lắp đặt rơ le nhiệt hoặc cầu chì để bảo vệ động cơ khỏi tình trạng quá dòng.
Kiểm tra điện áp định kỳ: Thường xuyên kiểm tra và đảm bảo điện áp cung cấp cho động cơ luôn ổn định và đúng với giá trị định mức.
Bảo trì định kỳ: Thực hiện các công tác bảo dưỡng định kỳ bao gồm vệ sinh, bôi trơn và kiểm tra tổng thể các bộ phận.
Bảo vệ cách điện: Duy trì lớp cách điện của cuộn dây ở tình trạng tốt nhất.
Cải thiện điều kiện môi trường: Giảm thiểu bụi bẩn, độ ẩm và hóa chất trong khu vực vận hành động cơ.
Sử dụng thiết bị bảo vệ pha: Lắp đặt các thiết bị bảo vệ pha để ngăn chặn tình trạng mất pha đột ngột.
Việc áp dụng các biện pháp này sẽ giúp kéo dài đáng kể tuổi thọ của động cơ và giảm thiểu nguy cơ cháy nổ.
Hướng dẫn đấu dây động cơ 3 pha
Việc đấu nối dây động cơ 3 pha đúng kỹ thuật là yếu tố then chốt để đảm bảo động cơ hoạt động ổn định và an toàn. Có hai phương pháp đấu dây chính là đấu hình sao (Y) và đấu hình tam giác (Δ).
Đấu dây hình sao (Y)
Đặc điểm:
Điện áp đặt lên mỗi cuộn dây bằng 1/√3 lần điện áp nguồn.
Dòng điện chạy qua mỗi cuộn dây bằng dòng điện nguồn.
Phương pháp này thường được ưu tiên khi khởi động các động cơ có công suất lớn.
Cách đấu:
Nối chung ba đầu cuối của ba cuộn dây lại với nhau, tạo thành một điểm trung tính.
Ba đầu dây còn lại của ba cuộn dây sẽ được kết nối với ba pha của nguồn điện.
Đấu dây hình tam giác (Δ)
Đặc điểm:
Điện áp đặt lên mỗi cuộn dây bằng điện áp nguồn.
Dòng điện chạy qua mỗi cuộn dây bằng 1/√3 lần dòng điện nguồn.
Phương pháp này thường được áp dụng khi động cơ đã đạt tốc độ ổn định trong hệ thống khởi động sao-tam giác.
Cách đấu:
Kết nối đầu cuối của cuộn dây thứ nhất với đầu đầu của cuộn dây thứ hai.
Tiếp tục nối đầu cuối của cuộn dây thứ hai với đầu đầu của cuộn dây thứ ba.
Cuối cùng, nối đầu cuối của cuộn dây thứ ba với đầu đầu của cuộn dây thứ nhất.
Ba điểm nối này sau đó sẽ được kết nối với ba pha của nguồn điện.
Lưu ý: Cần xác định chính xác các đầu dây của động cơ trước khi tiến hành đấu nối. Việc đấu sai có thể khiến động cơ không hoạt động hoặc gây hư hại nghiêm trọng.
Hướng dẫn cách đấu dây motor 3 pha
Bảng giá động cơ điện 3 pha tháng 10/2026 tại Thành Thái Motor
Bạn đang tìm nơi uy tín mua động cơ điện 3 pha, dưới đây là bảng giá động cơ điện 3 pha tháng 10/2026 tại Thành Thái Motor
Để kiểm tra động cơ 3 pha hiệu quả, bạn cần đo điện áp đầu vào, đánh giá tình trạng cuộn dây và cách điện, đồng thời kiểm tra các hiện tượng ngắn mạch hay rò rỉ điện. Luôn tuân thủ các quy tắc an toàn khi thực hiện.
Cách đo điện trở cuộn dây của motor 3 pha?
Để đo điện trở cuộn dây của động cơ 3 pha, bạn sử dụng đồng hồ đo điện trở (ohmmeter) để kiểm tra giá trị giữa các pha. Điều này giúp bạn nhận biết tình trạng cách điện và các lỗi như ngắn mạch hoặc đứt cuộn dây.
Khi nào cần kiểm tra motor 3 pha?
Nên kiểm tra động cơ 3 pha định kỳ hoặc ngay lập tức khi phát hiện các dấu hiệu bất thường như quá nhiệt, tiếng ồn lạ, hoặc hiệu suất giảm sút. Kiểm tra thường xuyên giúp phát hiện sớm các sự cố và bảo vệ động cơ khỏi hư hỏng nghiêm trọng.
Làm sao để biết motor 3 pha bị hư hỏng?
Các dấu hiệu cho thấy động cơ 3 pha có thể bị hư hỏng bao gồm: động cơ không khởi động, hoạt động yếu, phát ra tiếng ồn bất thường, bị quá nhiệt, hoặc không nhận đủ điện áp ở các pha. Cần kiểm tra từng phần để xác định nguyên nhân chính xác.
Có cần sử dụng thiết bị chuyên dụng để đo motor 3 pha không?
Để kiểm tra và đo động cơ 3 pha một cách chính xác, bạn nên sử dụng các thiết bị chuyên dụng như đồng hồ vạn năng, ampe kìm, hoặc máy đo điện trở cách điện. Các công cụ này cung cấp khả năng đo các thông số quan trọng như điện áp, dòng điện và điện trở.
Kết luận
Việc kiểm tra và đo động cơ 3 pha theo đúng tiêu chuẩn là bước không thể thiếu để đảm bảo động cơ hoạt động bền bỉ và hiệu quả. Bằng cách áp dụng các phương pháp đo kỹ thuật chính xác, bạn có thể nhanh chóng phát hiện và ngăn chặn các sự cố tiềm ẩn. Để bảo vệ thiết bị của mình, hãy duy trì lịch kiểm tra định kỳ và sử dụng các công cụ đo đạc chuyên nghiệp. Nếu có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ ngay với Thành Thái Motor để nhận được sự hỗ trợ tốt nhất.
