Hướng dẫn cách đo kích thước trục motor đơn giản và chính xác

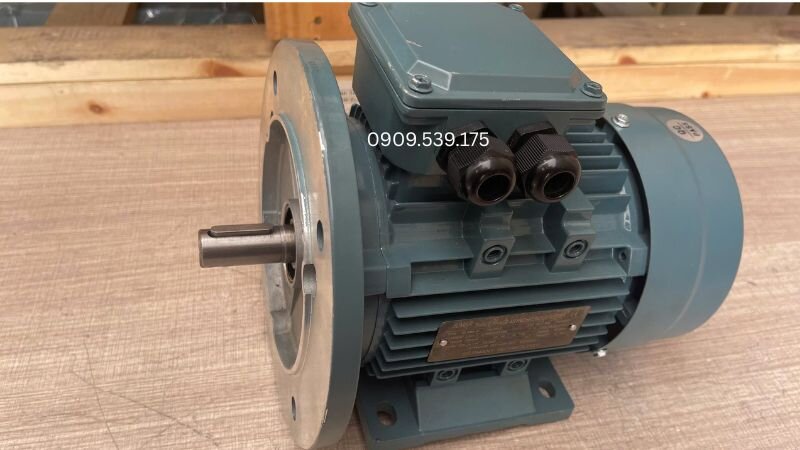

Cách đo kích thước trục motor là quy trình sử dụng thước cặp cơ khí hoặc điện tử để xác định chính xác đường kính, chiều dài và kích thước rãnh then của trục động cơ. Việc thực hiện đúng kỹ thuật giúp đảm bảo sự tương thích tuyệt đối giữa động cơ với các linh kiện truyền động như khớp nối hoặc puly, từ đó ngăn ngừa hiện tượng rung lắc và hư hỏng vòng bi trong quá trình vận hành.

Nắm vững các kỹ thuật đo lường trục động cơ chuẩn xác nhất

• Sử dụng thước kẹp có độ chính xác 0.01mm để hạn chế tối đa sai số cơ khí.
• Thực hiện đo tại ít nhất ba vị trí trên trục nhằm kiểm tra độ mòn côn hoặc biến dạng bề mặt.
• Xác định chính xác chiều cao tâm trục giúp đồng bộ hóa thiết bị với bệ máy và hệ thống truyền động.
• Lựa chọn dung sai trục phù hợp theo tiêu chuẩn IEC để đảm bảo độ khít khi lắp khớp nối.
• Vệ sinh sạch sẽ bề mặt trục bằng giấy nhám mịn hoặc dung dịch tẩy rửa trước khi tiến hành đo.

Việc chuẩn bị kỹ lưỡng các thông số kỹ thuật này sẽ tạo nền tảng vững chắc cho quá trình lắp đặt và bảo trì hệ thống điện cơ chuyên nghiệp tại nhà xưởng.

Tại sao cần thực hiện cách đo kích thước trục motor chuẩn?

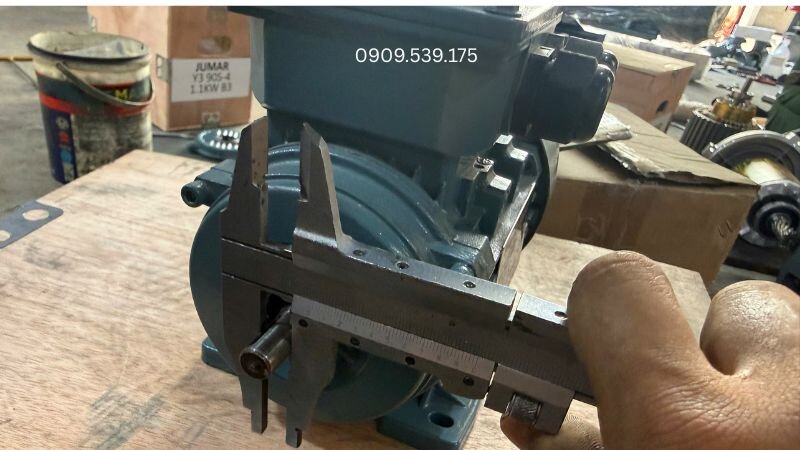

Việc xác định đúng kích thước cốt trục ảnh hưởng trực tiếp đến khả năng lắp ráp và vận hành của hệ thống cơ khí. Quy trình này giúp kỹ thuật viên lựa chọn đúng các linh kiện đi kèm như puly, bánh răng hoặc khớp nối trục.

Kích thước trục motor là thông số dùng để chọn khớp nối, puly hoặc nhông xích. Nếu đo sai, phụ kiện có thể bị lỏng gây trượt tải hoặc quá chặt làm hư hỏng chi tiết. Khi động cơ điện hoạt động ở tốc độ cao, sai lệch kích thước trục có thể gây rung và ảnh hưởng đến vòng bi.

Ngoài ra, khi thay thế thiết bị, việc đo trước trục cũ là cực kỳ cần thiết. Nếu kích thước không đúng, việc lắp ráp sẽ gặp khó khăn hoặc không thể thực hiện, đặc biệt là khi bạn tiến hành mua động cơ điện mới để thế chỗ máy cũ.

Đối với các hệ thống tải lớn sử dụng động cơ điện công nghiệp hoặc motor điện công nghiệp, sai số kích thước trục có thể làm lệch trục. Điều này gây rung lắc mạnh và giảm độ ổn định trong quá trình vận hành lâu dài của máy móc.

Dụng cụ cần thiết khi đo trục motor

Chuẩn bị đúng thiết bị đo lường là bước đầu để lấy số liệu cơ khí chính xác. Các công cụ này cần được hiệu chuẩn định kỳ để tránh những sai số không đáng có trong quá trình thực hiện.

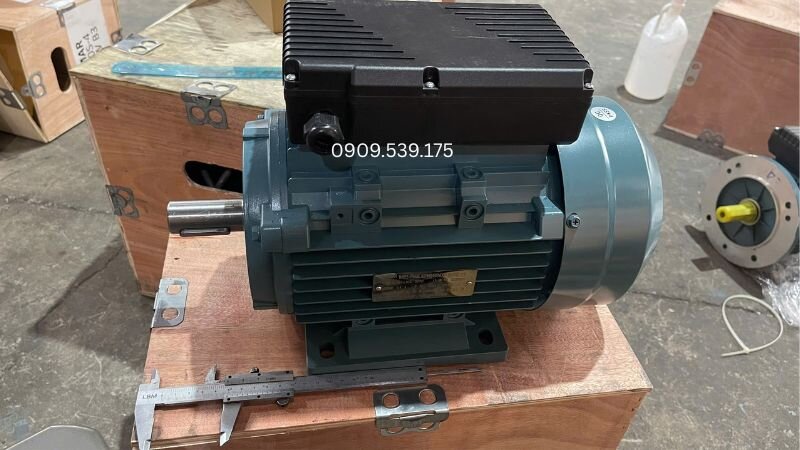

Để thực hiện, người dùng cần thước kẹp cơ khí hoặc thước kẹp điện tử có độ chia nhỏ nhất 0.01mm. Thước kẹp dùng để đo đường kính trục và kích thước rãnh then. Ngoài ra, cần có thước cuộn hoặc thước lá thép và một mặt phẳng tiêu chuẩn như bàn gia công cơ khí.

Dù bạn đang kiểm tra thông số trục của động cơ điện giá rẻ hay các dòng động cơ điện nhập khẩu cao cấp, dụng cụ đo lường không bị rơ lắc là yếu tố cốt lõi. Trong quá trình tư vấn, các đơn vị bán động cơ điện cũng yêu cầu người dùng sử dụng thước kẹp để lấy thông số chính xác.

Khi thực hiện cách đo kích thước trục motor, hãy ưu tiên sử dụng thước kẹp điện tử. Loại thước này giúp đọc kết quả nhanh chóng và giảm thiểu lỗi do góc nhìn của người đo so với thước kẹp cơ khí truyền thống.

Tại Motordien.vn, chúng tôi luôn hỗ trợ khách hàng xác định thông số kỹ thuật chính xác nhất. Đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor sẽ giúp bạn chọn mua motor phù hợp.

Liên hệ ngay với Motordien.vn qua số điện thoại 0969 085 109 hoặc Zalo 0969085109 để được tư vấn chi tiết về các dòng motor điện tốt nhất hiện nay.

Hướng dẫn cách đo kích thước trục motor chi tiết từng bước

Để đảm bảo việc lắp đặt chính xác và lựa chọn thiết bị phù hợp, dưới đây là quy trình cụ thể giúp người dùng tự kiểm tra tại xưởng. Việc tuân thủ từng bước sẽ hạn chế rủi ro mua sai linh kiện gây lãng phí thời gian.

Bước 1: Chuẩn bị bề mặt và dụng cụ

Trước khi đo, dùng giấy nhám mịn làm sạch bụi bẩn, rỉ sét và bavia trên trục. Kiểm tra thước kẹp, đảm bảo ngàm sạch và về đúng vạch 0. Nếu đo chiều cao tâm, đặt motor cố định trên mặt phẳng.

Việc làm sạch giúp giảm sai số khi đo và tránh kẹt ngàm thước vào các vết rỉ sét li ti. Đối với các loại motor điện 220v đã qua sử dụng, bước vệ sinh này đặc biệt quan trọng để có thông số thực tế.

Bước 2: Đo đường kính và chiều dài trục

Mở ngàm thước kẹp và kẹp vuông góc vào phần trụ tròn của trục. Không kẹp vào vị trí có rãnh then hoặc chỗ bị mòn quá sâu. Nên đo tại nhiều vị trí khác nhau để kiểm tra độ đồng đều và phát hiện độ mòn côn.

Các dòng mô tơ điện 220v hoặc motor điện pha 220v công suất nhỏ thường có đường kính trục phổ biến từ 14mm đến 24mm. Đối với động cơ điện 3 pha công suất lớn, đường kính trục có thể lên đến hàng trăm milimet.

Để đo chiều dài trục, dùng phần chuôi của thước kẹp đo từ bậc gờ mặt bích đến đầu trục. Khi đo cần giữ thước song song với trục để tránh sai lệch kết quả do độ nghiêng của thước.

Bước 3: Đo kích thước rãnh then và chiều cao tâm trục motor

Dùng ngàm đo trong của thước kẹp để đo bề rộng rãnh then (cavet). Đặt đầu đo xuống đáy rãnh để xác định chiều sâu chính xác. Nên đo lại ít nhất hai lần để đối chiếu số liệu và ghi chép cẩn thận.

Để đo chiều cao tâm trục motor, đặt thiết bị lên mặt phẳng chuẩn như sàn phẳng hoặc bàn nguội. Dùng thước đo từ mặt phẳng đến đỉnh cao nhất của trục, gọi là Hmax.

Sử dụng công thức tính toán đơn giản để tìm ra chiều cao tâm trục chính xác. Công thức cụ thể như sau: H = Hmax - (D / 2). Trong đó, D là đường kính trục đã đo ở bước trước.

Một mẹo nhỏ khi thực hiện cách đo kích thước trục motor là đo tại phần gốc trục sát mặt bích. Đây là vị trí ít bị mài mòn nhất trong quá trình vận hành, giúp bạn xác định được kích thước nguyên bản của nhà sản xuất.

Bảng tra kích thước trục motor theo mã vỏ tiêu chuẩn IEC

Dưới đây là bảng thông số tham khảo cho các dòng động cơ điện công nghiệp phổ biến trên thị trường. Việc đối chiếu bảng này giúp bạn xác nhận lại số liệu sau khi thực hiện cách đo kích thước trục motor tại hiện trường.

Lưu ý rằng bảng trên áp dụng cho các dòng motor điện tiêu chuẩn. Đối với các loại motor điện có phanh hoặc động cơ điện phồng nổ, kích thước có thể thay đổi tùy theo thiết kế của nhà sản xuất cụ thể.

Những lưu ý quan trọng khi đo và thay thế trục motor

Để đảm bảo quá trình lắp ráp diễn ra đúng kỹ thuật, người dùng cần lưu ý một số điểm quan trọng. Sai sót nhỏ trong quá trình đo lường có thể dẫn đến việc mua nhầm thiết bị không tương thích.

Cách đo kích thước trục motor cần tuân theo các nguyên tắc cơ khí để hạn chế sai số. Nếu trục máy đã sử dụng lâu, có thể xuất hiện mài mòn hoặc biến dạng do nhiệt độ và ma sát liên tục.

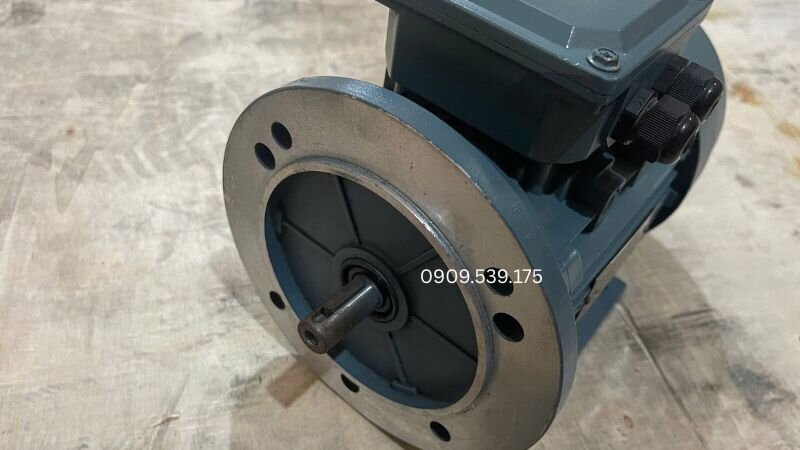

Khi đó không đo tại vị trí bị lõm hoặc mòn, mà cần đo tại phần gốc trục gần mặt bích. Ngay cả với một chiếc motor điện tốt nhất, hao mòn cơ khí vẫn sẽ diễn ra theo thời gian vận hành liên tục trong nhà máy.

Trục máy thường được gia công theo dung sai tiêu chuẩn như k6 hoặc j6. Điều này đảm bảo độ lắp ghép chính xác với puly hoặc khớp nối. Khi mua motor điện thay thế, hãy cung cấp thông số này cho đơn vị bán motor điện.

Đừng quên kiểm tra độ đảo của trục nếu motor đã từng bị va đập. Một trục bị cong dù chỉ vài micromet cũng có thể gây ra rung động phá hủy toàn bộ hệ thống vòng bi và khớp nối truyền động.

Ngoài ra, nên đo nhiều lần tại các vị trí khác nhau để kiểm tra độ đồng đều. Nếu kết quả chênh lệch đáng kể, cần kiểm tra lại bề mặt trục hoặc sử dụng thiết bị đo chuyên dụng hơn như panme.

Khi cần đặt thiết bị từ các đại lý bán mô tơ điện, nên đối chiếu số liệu đo với catalogue kỹ thuật. Việc này giúp tránh sai lệch và đảm bảo độ đồng bộ tuyệt đối với hệ thống máy móc hiện có tại đơn vị.

Làm thế nào để chọn mua motor khi đã có kích thước trục?

Sau khi đã thực hiện thành công cách đo kích thước trục motor, bước tiếp theo là tìm kiếm sản phẩm phù hợp. Việc lựa chọn không chỉ dựa vào kích thước mà còn cần quan tâm đến công suất và thương hiệu uy tín.

Hiện nay, Motordien.vn cung cấp đa dạng các dòng động cơ điện nhập khẩu chất lượng cao. Khách hàng có thể tìm thấy các dòng động cơ điện 1 pha hoặc động cơ điện 3 pha đáp ứng mọi nhu cầu sản xuất công nghiệp.

Đối với các ứng dụng yêu cầu tính an toàn cao, chúng tôi có sẵn động cơ điện phồng nổ. Các dòng động cơ điện dưới 3.7kW và động cơ điện trên 3.7kW luôn sẵn hàng tại kho để phục vụ quý khách nhanh nhất.

Việc mua motor điện tại những địa chỉ uy tín giúp bạn yên tâm về chế độ bảo hành. Motordien.vn cam kết cung cấp giá motor cạnh tranh cùng dịch vụ hậu mãi chuyên nghiệp từ đội ngũ kế thừa Thành Thái Motor.

Nếu bạn đang tìm kiếm địa chỉ bán motor điện đáng tin cậy, hãy liên hệ ngay với chúng tôi. Chúng tôi sẽ giúp bạn giải quyết mọi thắc mắc về kỹ thuật và quy trình lắp đặt motor điện công nghiệp hiệu quả.

Câu hỏi thường gặp

Kết luận

Qua bài viết trên, bạn có thể thấy việc thực hiện đúng cách đo kích thước trục motor và chiều cao tâm trục motor đóng vai trò cực kỳ quan trọng. Nó đảm bảo quá trình lắp ráp hệ thống truyền động cơ khí diễn ra chính xác và ổn định.

Khi nắm vững cách sử dụng thước kẹp và xác định đúng các thông số như đường kính trục, rãnh then hay chiều cao tâm trục, bạn sẽ hạn chế tối đa sai sót. Điều này đặc biệt quan trọng trong môi trường công nghiệp yêu cầu độ chính xác và an toàn tuyệt đối.
