Việc lựa chọn tụ điện chính xác cho động cơ 1 pha là yếu tố then chốt để đảm bảo motor hoạt động ổn định và bền bỉ. Một lựa chọn sai lầm có thể dẫn đến giảm hiệu suất, tăng tiêu thụ năng lượng, thậm chí gây hỏng hóc nghiêm trọng cho thiết bị. Bài viết này từ Motordien.vn sẽ cung cấp cái nhìn toàn diện về cách chọn tụ điện cho motor 1 pha, giúp bạn tối ưu hóa vận hành và kéo dài tuổi thọ động cơ.
Vai trò của tụ điện trong động cơ 1 pha
Tụ điện là thành phần không thể thiếu trong cấu tạo và nguyên lý hoạt động của motor 1 pha. Chức năng cốt lõi của chúng là tạo ra độ lệch pha cần thiết giữa các cuộn dây, từ đó hình thành từ trường quay, cho phép motor khởi động và duy trì hoạt động hiệu quả. Có hai dạng tụ điện chính thường được ứng dụng trong động cơ 1 pha:
Tụ làm việc (tụ ngậm): Đây là loại tụ được kết nối liên tục trong mạch điện trong suốt quá trình motor hoạt động. Tụ làm việc có nhiệm vụ duy trì từ trường quay và đóng góp vào việc cải thiện hiệu suất vận hành của motor.
Tụ khởi động (tụ đề): Loại tụ này chỉ tham gia vào giai đoạn ban đầu khi motor khởi động. Tụ khởi động tạo ra một mô-men xoắn lớn ban đầu, giúp motor vượt qua quán tính khởi động, sau đó sẽ tự động ngắt kết nối khỏi mạch khi motor đạt tốc độ vận hành ổn định.
Tầm quan trọng của việc lựa chọn tụ điện đúng cách
Việc xác định và lựa chọn tụ điện phù hợp cho động cơ 1 pha mang lại nhiều lợi ích thiết yếu:
Khởi động mượt mà: Tụ điện có thông số chính xác đảm bảo motor khởi động mạnh mẽ và không gặp trở ngại, đặc biệt khi phải chịu tải.
Nâng cao hiệu suất: Một tụ điện được chọn đúng cách góp phần giúp motor vận hành ở mức tối ưu, giảm tiêu thụ điện năng và hạn chế sinh nhiệt.
Kéo dài tuổi thọ thiết bị: Ngược lại, việc sử dụng tụ điện không phù hợp có thể gây quá tải, làm motor nhanh chóng suy giảm và rút ngắn tuổi thọ.
Đảm bảo an toàn vận hành: Tụ điện sai thông số tiềm ẩn nguy cơ gây ra các sự cố về điện, đe dọa an toàn cho người sử dụng và các thiết bị liên quan.

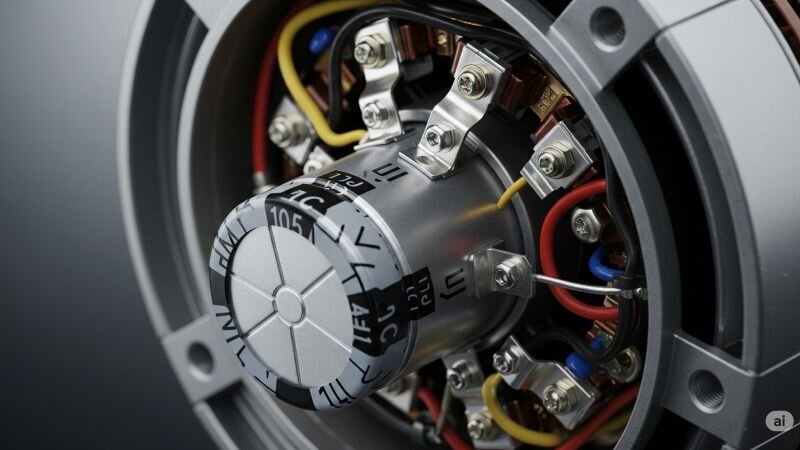

Tụ điện trong motor 1 pha
Những tiêu chí cần cân nhắc khi chọn tụ điện cho motor 1 pha
Để chọn được tụ điện phù hợp cho motor 1 pha, bạn cần xem xét các yếu tố sau:
Điện áp định mức (Voltage Rating)
Điện áp định mức của tụ điện phải tương đương hoặc cao hơn điện áp nguồn cung cấp cho motor. Để đảm bảo an toàn tối đa và kéo dài tuổi thọ cho tụ điện, khuyến nghị chọn loại có điện áp định mức cao hơn khoảng 20% so với điện áp hệ thống. Chẳng hạn, với motor vận hành ở 220V, một tụ điện có điện áp định mức từ 250V trở lên sẽ là lựa chọn lý tưởng.
Giá trị điện dung (Capacitance – µF)
Điện dung, đo bằng microfarad (µF), là thông số cực kỳ quan trọng, cần được lựa chọn sao cho phù hợp với công suất và đặc tính hoạt động của motor. Một giá trị điện dung không đủ sẽ làm motor khó khởi động hoặc vận hành không ổn định, trong khi điện dung quá cao có thể gây quá nhiệt và quá tải cho motor.
Phân loại tụ điện
Cần phân biệt rõ ràng giữa tụ làm việc và tụ khởi động để lựa chọn chính xác. Tụ làm việc được thiết kế để hoạt động liên tục và có độ bền cao hơn. Ngược lại, tụ khởi động chỉ có chức năng hỗ trợ motor trong thời gian ngắn ngủi khi khởi động và không được phép hoạt động liên tục, nếu không sẽ dễ dàng bị hỏng.
Tụ điện cần có tần số hoạt động tương thích với tần số của lưới điện. Tại Việt Nam, tần số tiêu chuẩn là 50Hz, vì vậy việc chọn tụ điện 50Hz là điều kiện tiên quyết để motor vận hành ổn định và đồng bộ.
Dải nhiệt độ làm việc
Dải nhiệt độ mà tụ điện có thể hoạt động hiệu quả cũng là một yếu tố quan trọng, đặc biệt trong môi trường công nghiệp khắc nghiệt hoặc nơi nhiệt độ xung quanh cao. Lựa chọn tụ điện có khả năng chịu nhiệt phù hợp sẽ góp phần bảo toàn hiệu suất và kéo dài tuổi thọ của chúng.

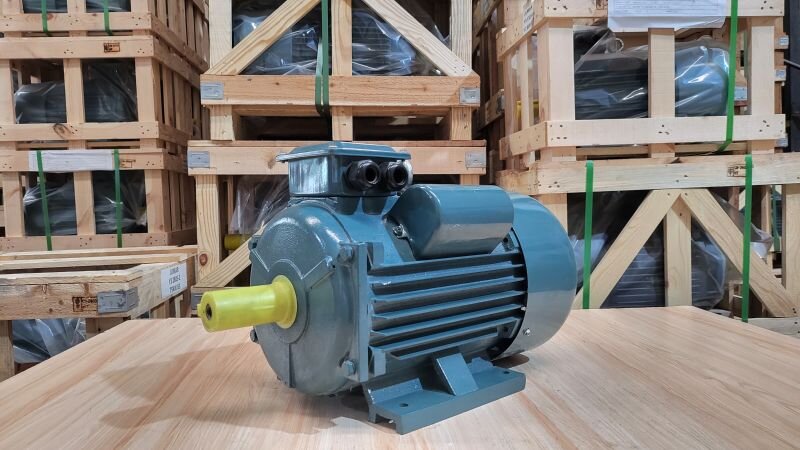

Các yếu tố quan trọng khi chọn tụ điện cho motor 1 pha
Hướng dẫn tính toán điện dung cho tụ làm việc (tụ ngậm)
Để xác định giá trị điện dung cần thiết cho tụ làm việc của động cơ 1 pha, bạn có thể áp dụng công thức sau:
Giả sử một motor 1 pha có các thông số kỹ thuật như sau:
Công suất (P): 0.75 kW
Điện áp (U): 220V
Tần số (f): 50Hz
Hiệu suất (η): 0.8
Hệ số công suất (cosφ): 0.75
Áp dụng công thức trên, điện dung của tụ làm việc sẽ được tính như sau:
C = (0.75 x 10^6) / (2 x 3.14 x 50 x 220^2 x 0.8 x 0.75) ≈ 16.4 µF
Dựa trên kết quả này, bạn nên chọn tụ làm việc có giá trị điện dung gần nhất, chẳng hạn như 16 µF hoặc 18 µF, để đảm bảo motor hoạt động ổn định.
Phương pháp lựa chọn tụ khởi động (tụ đề)
Tụ khởi động, hay còn gọi là tụ đề, đóng vai trò cung cấp một mô-men xoắn mạnh mẽ tức thời cho motor trong giai đoạn khởi động ban đầu. Điện dung của loại tụ này thường cao hơn đáng kể so với tụ làm việc và chỉ hoạt động trong một khoảng thời gian rất ngắn (vài giây).
Để lựa chọn tụ khởi động phù hợp, bạn có thể dựa vào các thông số kỹ thuật in trên nhãn motor hoặc tốt nhất là tham khảo ý kiến từ nhà sản xuất. Thông thường, giá trị điện dung của tụ khởi động thường được khuyến nghị gấp khoảng 2 đến 4 lần so với điện dung của tụ làm việc.

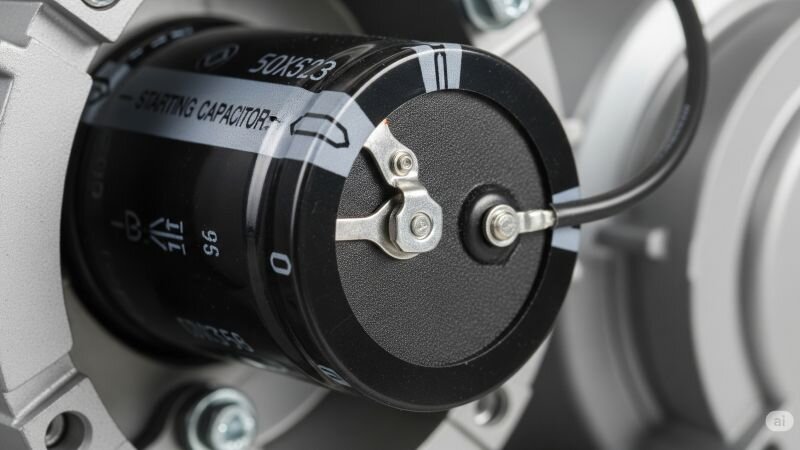

Cách chọn tụ khởi động
Các nguyên tắc an toàn khi lắp đặt và vận hành tụ điện
Để đảm bảo an toàn tuyệt đối và tối ưu hóa hiệu quả khi lắp đặt, cũng như trong quá trình sử dụng tụ điện cho motor, hãy tuân thủ các hướng dẫn sau:
Luôn ngắt nguồn điện chính trước khi tiến hành bất kỳ thao tác nào liên quan đến tụ điện, bao gồm kiểm tra, thay thế hay lắp đặt.
Trang bị đầy đủ dụng cụ bảo hộ cá nhân như găng tay cách điện và kính bảo hộ để phòng tránh rủi ro điện giật hoặc các tai nạn khác.
Kiểm tra kỹ lưỡng các thông số kỹ thuật của tụ điện để đảm bảo chúng hoàn toàn tương thích với yêu cầu của motor.
Lắp đặt tụ điện đúng vị trí theo sơ đồ mạch điện được cung cấp hoặc hướng dẫn từ nhà sản xuất.
Đảm bảo tất cả các kết nối điện được siết chặt và không có hiện tượng lỏng lẻo.
Không sử dụng các tụ điện có dấu hiệu hư hỏng như phồng, nứt vỡ hoặc rò rỉ. Cần thay thế ngay lập tức nếu phát hiện.
Những sự cố phổ biến của tụ điện và biện pháp xử lý
Trong quá trình vận hành, tụ điện có thể gặp một số vấn đề sau đây:
Tụ điện hỏng: Hỏng hóc có thể do quá tải, nhiệt độ cao vượt mức cho phép hoặc đơn giản là hết tuổi thọ. Khi tụ điện hỏng, motor thường khó khởi động hoặc vận hành không ổn định.
Điện dung suy giảm: Theo thời gian, giá trị điện dung của tụ điện có thể giảm xuống, làm ảnh hưởng đến hiệu suất tổng thể của motor.
Dấu hiệu hư hại vật lý: Tụ điện bị phồng, nứt hoặc có hiện tượng rò rỉ là những dấu hiệu rõ ràng của hỏng hóc nghiêm trọng, cần được thay thế ngay lập tức.
Cách khắc phục chung cho các vấn đề này là kiểm tra kỹ lưỡng và thay thế tụ điện bị hỏng bằng một tụ điện mới có thông số kỹ thuật chính xác và phù hợp.
So sánh động cơ 1 pha và động cơ 3 pha
Động cơ 1 pha và động cơ 3 pha là hai dạng motor điện được sử dụng rộng rãi, mỗi loại có những đặc điểm riêng biệt về nguồn điện và cấu trúc:
Nguồn điện sử dụng: Động cơ 1 pha vận hành với nguồn điện xoay chiều 1 pha (thông thường là 220V). Trong khi đó, động cơ 3 pha yêu cầu nguồn điện xoay chiều 3 pha (ví dụ 380V).
Cấu trúc và khởi động: Động cơ 1 pha có cấu tạo đơn giản hơn nhưng cần tụ điện để tạo mô-men khởi động. Ngược lại, động cơ 3 pha có cấu trúc phức tạp hơn nhưng không yêu cầu tụ điện cho quá trình khởi động nhờ vào bản chất của nguồn điện 3 pha.
Động cơ 3 pha thường được ưu tiên trong các ứng dụng công nghiệp nặng, đòi hỏi công suất lớn và hiệu suất làm việc cao. Còn động cơ 1 pha thích hợp hơn cho các thiết bị dân dụng hoặc ứng dụng công nghiệp nhẹ.

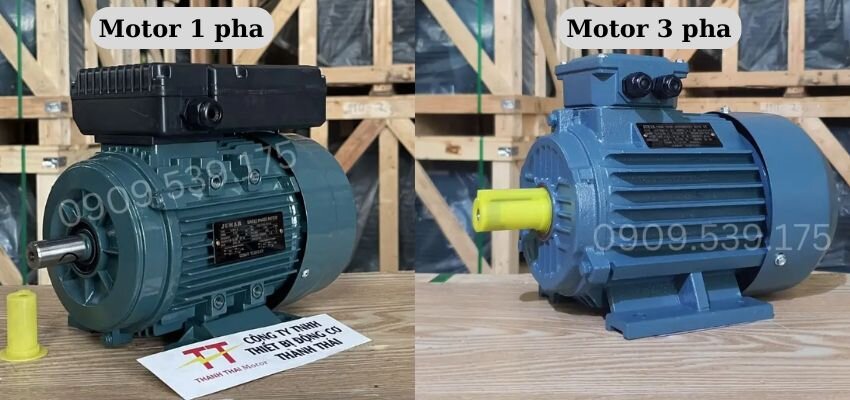

Sự khác biệt giữa motor 1 pha và motor 3 pha
Lý do motor 3 pha không cần tụ điện để khởi động
Động cơ 3 pha không cần tụ điện để khởi động bởi vì chính nguồn điện 3 pha đã cung cấp đủ sự lệch pha cần thiết để tạo ra từ trường quay. Trong hệ thống này, ba pha điện được dịch chuyển 120 độ so với nhau, liên tục sản sinh một từ trường quay mạnh mẽ. Từ trường này không chỉ hỗ trợ động cơ khởi động một cách tự động mà còn duy trì hoạt động ổn định trong suốt quá trình vận hành. Khác biệt hoàn toàn so với động cơ 1 pha – loại cần tụ điện để tạo ra pha thứ hai hỗ trợ khởi động – động cơ 3 pha tận dụng đặc tính đồng bộ của ba pha điện để thiết lập từ trường quay ngay từ đầu. Điều này không chỉ loại bỏ nhu cầu về tụ điện mà còn góp phần giảm chi phí, tối ưu hóa hiệu suất và tăng cường độ bền cho motor 3 pha nhờ vào thiết kế đơn giản và hiệu quả hơn.
Bảng giá động cơ điện 1 pha cập nhật tại Motordien.vn
Nếu bạn đang tìm kiếm động cơ điện 1 pha, dưới đây là bảng giá tham khảo các sản phẩm tại Motordien.vn.
Dưới đây là một số dấu hiệu giúp bạn nhận biết tụ điện có thể đã bị hỏng:
Động cơ gặp khó khăn khi khởi động hoặc không thể khởi động.
Motor vận hành yếu hơn bình thường hoặc không ổn định.
Tụ điện có dấu hiệu vật lý như phồng lên, nứt vỡ, hoặc có chất lỏng rò rỉ.
Phát ra tiếng ồn bất thường từ vị trí của tụ điện.
Có thể dùng tụ điện với điện áp định mức cao hơn yêu cầu không?
Hoàn toàn có thể. Việc sử dụng tụ điện có điện áp định mức cao hơn so với yêu cầu của motor không chỉ không gây hại mà còn có thể góp phần tăng cường độ bền và tuổi thọ cho chính tụ điện.
Điện dung của tụ điện có thể khác so với thông số ghi trên nhãn motor không?
Bạn nên ưu tiên lựa chọn tụ điện có giá trị điện dung gần nhất với thông số nhà sản xuất khuyến nghị trên nhãn motor. Điện dung quá thấp sẽ làm motor khó khởi động hoặc hoạt động chập chờn, trong khi điện dung quá cao có nguy cơ gây quá tải và làm tăng nhiệt độ motor.
Việc tự thay thế tụ điện cho motor có an toàn không?
Nếu bạn có đủ kiến thức chuyên môn và kinh nghiệm về điện, bạn hoàn toàn có thể tự thay thế tụ điện cho motor. Tuy nhiên, nếu không chắc chắn về quy trình hoặc thông số kỹ thuật, để đảm bảo an toàn và hiệu quả, bạn nên tìm đến sự hỗ trợ từ các kỹ thuật viên điện chuyên nghiệp.
Lời kết
Việc lựa chọn tụ điện có thông số phù hợp cho motor 1 pha là một bước quan trọng để đảm bảo motor hoạt động ổn định, đạt hiệu suất tối ưu và kéo dài tuổi thọ. Chúng tôi hy vọng rằng những thông tin chi tiết về cách chọn tụ điện cho motor 1 pha, cùng với các hướng dẫn tính toán và lưu ý sử dụng trong bài viết này, sẽ hữu ích cho bạn.
Nếu bạn cần thêm thông tin tư vấn hoặc có bất kỳ câu hỏi nào, xin đừng ngần ngại liên hệ với Motordien.vn. Chúng tôi luôn sẵn sàng đồng hành và hỗ trợ bạn!
