Căn chỉnh khe hở không khí giữa rotor và stator là thao tác cơ khí quan trọng giúp động cơ điện vận hành êm ái. Thực hiện đúng cách căn khe hở rotor stator giúp loại bỏ lực hút từ tính mất cân bằng, ngăn ngừa cọ xát ma sát gây cháy cuộn dây và kéo dài tuổi thọ ổ bi. Quy trình kỹ thuật này đảm bảo hiệu suất tối ưu cho mọi hệ thống motor điện trong công nghiệp.
Xác định chính xác giá trị khe hở không khí tiêu chuẩn dựa trên công suất và đường kính lõi thép stator.
Sử dụng thước lá chuyên dụng và đồng hồ so để kiểm tra số đo tại bốn vị trí đối ứng trên chu vi.
Điều chỉnh độ đồng tâm bằng cách thay đổi độ dày lá chêm chân đế hoặc gõ nhẹ điều chỉnh nắp măng xông.
Siết chặt các bu lông cố định theo thứ tự đối xứng chéo góc nhằm đảm bảo lực phân bố đều.
Bài viết dưới đây sẽ phân tích chi tiết quy trình kỹ thuật và các lưu ý quan trọng giúp quý khách tự thực hiện thao tác hiệu quả nhất.
Tại sao cần thực hiện cách căn khe hở rotor stator?
Việc duy trì khoảng cách không khí đồng đều giữa các bộ phận quay và cố định đóng vai trò quyết định đến độ bền của máy. Dưới đây là những lý do kỹ thuật giải thích vì sao công việc này cực kỳ cần thiết.
Khi khe hở bị lệch, từ trường bên trong motor điện sẽ phân bố không đều. Lực hút từ tính lệch tâm sẽ kéo rotor về phía có khe hở nhỏ hơn, làm gia tăng tải trọng cơ khí lên ổ bi.
Hiện tượng này gây ra độ rung động vượt mức cho phép và làm gia tăng tiếng ồn khi vận hành. Nếu không khắc phục kịp thời, mặt ngoài rotor sẽ va quệt trực tiếp vào mặt trong stator gây hư hỏng nghiêm trọng.
Công thức tính toán khe hở không khí lý thuyết trong thiết kế máy điện thường tuân theo biểu thức delta = 0.2 + 0.005 times sqrt{P} trong đó P là công suất động cơ tính bằng kilowatt và delta là khoảng cách tính bằng milimét.
Sự mất cân bằng khe hở không khí vượt quá 10% sẽ làm gia tăng dòng điện không tải và phát sinh các thành phần sóng hài bậc cao. Điều này khiến cuộn dây stator bị nóng cục bộ, giảm hiệu suất năng lượng và gia tăng nguy cơ ngắt rơ le nhiệt liên tục.
Chuẩn bị thiết bị và dụng cụ đo lường
Chuẩn bị đầy đủ các dụng cụ cơ khí chuyên dụng giúp quá trình đo đạc và điều chỉnh diễn ra chính xác, nhanh chóng. Kỹ thuật viên cần kiểm tra kỹ tình trạng của thiết bị đo trước khi bắt đầu công việc.
Kỹ thuật viên cần thước lá với dải đo từ 0.05mm đến 1.0mm có độ dài đủ để đưa sâu vào lòng máy. Dụng cụ này giúp kiểm tra khoảng cách thực tế giữa các rãnh từ.
Các dụng cụ tháo lắp cơ bản gồm cờ lê, búa nhựa, chìa vặn lục giác và đồng hồ so. Cần chuẩn bị thêm các lá chêm kim loại nhiều kích cỡ để điều chỉnh cao độ tâm trục.
Việc chuẩn bị này là yêu cầu bắt buộc đối với mọi thiết bị, từ các dòng động cơ điện giá rẻ đến các hệ thống motor điện công nghiệp chuyên dụng.
Khi có kế hoạch mua motor điện để thay thế, việc đo đạc kiểm tra trước thiết bị cũ cũng cần sử dụng các dụng cụ này để đánh giá chính xác mức độ hư hỏng.
Danh sách thước lá đo khe hở, dụng cụ tháo lắp và lá chêm kim loại bắt buộc phải có để thực hiện căn chỉnh
Tiêu chuẩn khe hở không khí động cơ điện
Mỗi dải công suất và kích thước vỏ máy đều có tiêu chuẩn khoảng cách không khí riêng biệt. Việc nắm rõ các tham số này giúp kỹ thuật viên dễ dàng đánh giá mức độ sai lệch của thiết bị.
Khoảng cách không khí tiêu chuẩn được quy định nghiêm ngặt để cân bằng giữa hiệu suất từ tính và an toàn cơ khí. Khoảng cách quá nhỏ dễ gây va chạm khi trục bị võng nhẹ, trong khi khoảng cách quá lớn sẽ làm giảm hệ số công suất.
Các dòng động cơ điện nhập khẩu tiêu chuẩn IE2 hoặc IE3 thường có khoảng cách cơ khí rất nhỏ nhằm tối ưu hóa đường sức từ. Việc căn chỉnh cho các máy này đòi hỏi độ tỉ mỉ cao hơn.
Cách căn khe hở rotor stator qua 3 bước
Để đảm bảo động cơ vận hành êm ái và tránh hiện tượng cọ xát gây hư hỏng, người dùng cần nắm rõ cách căn khe hở rotor stator chuẩn kỹ thuật trong quá trình lắp ráp và bảo trì motor.
Bước 1: Nới lỏng cơ cấu cố định nắp máy
Thao tác nới lỏng đúng kỹ thuật giúp giải phóng liên kết cơ khí mà không làm mất hoàn toàn sự định hình của vỏ máy.
Sử dụng cờ lê nới lỏng các bu-lông giữ nắp máy hoặc giá đỡ ổ bi ở cả hai đầu máy. Chỉ nới lỏng để có thể xê dịch, không tháo rời hoàn toàn các bu-lông nhằm giữ cấu trúc cơ khí ổn định trong lúc điều chỉnh.
Việc nới lỏng cần thực hiện đều đặn xung quanh nắp măng xông. Điều này ngăn ngừa tình trạng nắp máy bị kẹt lệch góc khiến việc đo đạc ở các bước sau bị sai lệch.
Bước 2: Điều chỉnh vị trí trọng tâm rotor
Đây là bước then chốt đòi hỏi sự khéo léo và kiên nhẫn để đưa tâm trục về vị trí đồng tâm hoàn hảo với lòng stator.
Đối với các máy công suất nhỏ như motor điện 220v hoặc motor điện pha 220v, kỹ thuật viên có thể dùng búa cao su gõ nhẹ vào nắp máy để dịch chuyển tâm trục về hướng có khe hở lớn.
Với các máy lớn có bệ đỡ độc lập, cần sử dụng hệ thống vít kích để căn ngang và dùng các lá chêm lót dưới chân bệ đỡ để điều chỉnh cao độ tâm trục. Thao tác chính xác giúp thiết bị đạt độ cân bằng cơ khí motor điện tốt nhất.
Nếu quý khách gặp khó khăn trong quá trình xử lý cơ khí hoặc cần tư vấn phương án kỹ thuật tối ưu, hãy liên hệ ngay với Motordien.vn qua số điện thoại 0969 085 109 hoặc Zalo 0969085109. Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor, luôn sẵn sàng hỗ trợ tận tâm.
Khi chêm lót chân đế, luôn chọn lá chêm bằng thép không gỉ có bề mặt phẳng sạch. Không nên dùng quá bốn lá chêm chồng lên nhau tại một điểm chân bệ để tránh tạo ra độ đàn hồi cơ học gây mất ổn định lực siết.
Bước 3: Siết cố định và kiểm tra số đo
Sau khi đã điều chỉnh đạt thông số mong muốn, quy trình siết khóa giữ vai trò quyết định đến việc duy trì sự ổn định lâu dài.
Sau khi rotor đã về vị trí cân bằng, dùng thước lá rà lại tại 4 điểm để xác nhận số liệu đo lường. Tiến hành siết lại các bu-lông theo nguyên tắc đối xứng chéo góc.
Việc siết đều tay giúp phân bổ ứng suất, tránh tình trạng mâm từ bị hút nghiêng trở lại sau khi lắp ráp hoàn thiện. Kỹ thuật viên nên chia quá trình siết làm ba giai đoạn lực tăng dần.

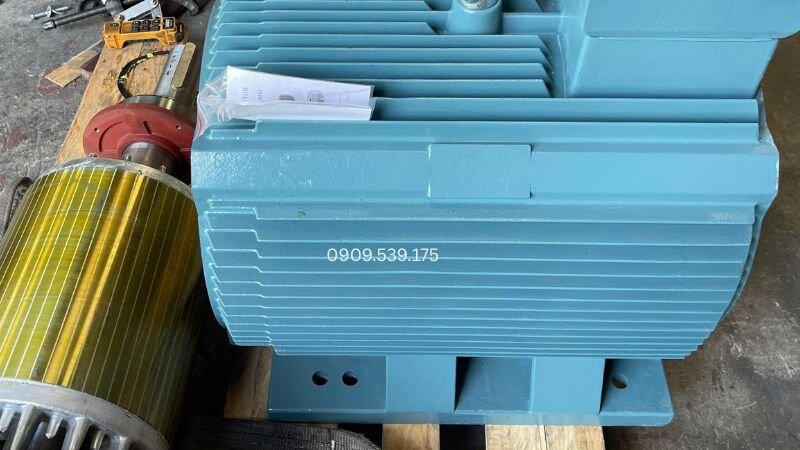

Trình tự các thao tác cơ khí để dịch chuyển và đưa trục rotor về lại vị trí đồng tâm với lòng stator
Nguyên nhân gây lệch khe hở rotor stator
Phân tích đúng nguyên nhân gốc rễ giúp doanh nghiệp đưa ra giải pháp xử lý triệt để, tránh việc phải sửa chữa lặp đi lặp lại nhiều lần.
Các hiện tượng mất cân bằng khoảng cách không khí thường bắt nguồn từ cả yếu tố mài mòn tự nhiên lẫn sai sót trong khâu lắp đặt vận hành.
Ổ bi bị mài mòn vệt lăn làm hạ thấp tâm trục rotor so với lòng stator.
Sơ mi nắp măng xông bị rộng do ma sát cơ khí lâu ngày không được bảo dưỡng.
Trục động cơ bị cong vênh do quá tải nhiệt hoặc va đập cơ học trong quá trình truyền động.
Bệ máy bị lún nghiêng hoặc lực siết bu lông chân đế không đều làm biến dạng vỏ máy.
Giải pháp kỹ thuật
Ưu điểm
Nhược điểm
Căn chỉnh chêm lót thủ công
Tận dụng linh kiện cũ, tiết kiệm chi phí, thời gian xử lý nhanh
Yêu cầu tay nghề cao, không triệt để nếu ổ bi hoặc măng xông bị mòn nặng
Thay mới ổ bi và sơ mi
Phục hồi hoàn toàn độ đồng tâm nguyên bản, độ bền cao
Chi phí cao hơn, tốn thời gian tháo lắp ép ca bi bằng máy thủy lực
Kiểm tra nghiệm thu sau khi căn chỉnh
Sau khi lắp ráp hoàn chỉnh, kỹ thuật viên cần tiến hành kiểm tra tổng thể một cách cẩn thận để xác nhận thiết bị đã đạt yêu cầu kỹ thuật và đủ điều kiện đưa vào vận hành an toàn.
Quay thử trục rotor bằng tay nhiều vòng để đảm bảo trục quay trơn tru, không phát ra tiếng cọ xát kim loại bên trong, không bị nặng điểm hoặc kẹt cục bộ trong quá trình quay.
Thực hiện đo lại khe hở tại 4 điểm ở hai đầu lần cuối một cách chính xác và ghi chép đầy đủ vào hồ sơ bảo trì để làm cơ sở theo dõi về sau.
Cấp điện cho máy chạy không tải và sử dụng ampe kìm để kiểm tra độ ổn định của dòng điện, đồng thời quan sát tiếng ồn và độ rung trong suốt quá trình vận hành ban đầu.
Nếu phát hiện hiện tượng máy rung bất thường hoặc dòng điện dao động không ổn định, cần dừng máy ngay để kiểm tra lại độ đồng tâm giữa rotor và stator cũng như các vị trí lắp ráp liên quan.
Việc bảo trì và căn chỉnh định kỳ giúp người dùng tiết kiệm đáng kể chi phí so với việc phải tham khảo giá motor để thay thế khi thiết bị đã hư hỏng nặng không thể sửa chữa hiệu quả.
Trong trường hợp cần thiết, người dùng cũng có thể liên hệ các đơn vị bán motor điện để tìm mua thêm các phụ kiện chêm lót hoặc vật tư căn chỉnh phù hợp nhằm hỗ trợ quá trình bảo dưỡng đạt hiệu quả cao hơn.
Tiêu chuẩn nghiệm thu chạy không tải đạt yêu cầu: Dòng điện ba pha cân bằng với độ lệch không quá 5%, độ rung cơ học nằm trong dải cho phép dưới 2.8 mm/s theo tiêu chuẩn ISO 10816, nhiệt độ ổ bi không vượt quá 75 độ C sau hai giờ chạy liên tục.
Kiểm tra nghiệm thu cách căn khe hở rotor stator.
Câu hỏi thường gặp
Tại sao thực hiện đúng cách căn khe hở rotor stator lại quan trọng?
Thực hiện đúng cách căn khe hở rotor stator giúp loại bỏ lực hút từ tính lệch tâm, giảm độ rung lắc và tiếng ồn, ngăn ngừa ma sát gây cháy cuộn dây và kéo dài tuổi thọ đáng kể cho ổ bi động cơ.
Cần chuẩn bị những dụng cụ nào để căn chỉnh khe hở không khí motor?
Bạn cần chuẩn bị thước lá chuyên dụng (0.05mm - 1.0mm), đồng hồ so, cờ lê, chìa vặn lục giác, búa cao su và các lá chêm kim loại phẳng bằng thép không gỉ để điều chỉnh cao độ tâm trục.
Khe hở không khí giữa rotor và stator bao nhiêu là đạt tiêu chuẩn?
Kích thước khe hở phụ thuộc vào công suất motor. Động cơ nhỏ (0.75 - 3 kW) có khe hở từ 0.25 - 0.35 mm, trong khi động cơ lớn có thể lên đến 1.2 mm. Độ lệch cho phép dao động từ 5% đến 10%.
Những nguyên nhân nào làm lệch khe hở không khí giữa rotor và stator?
Hiện tượng lệch khe hở thường xuất phát từ việc ổ bi bị mài mòn, sơ mi nắp măng xông bị rộng, trục động cơ bị cong vênh hoặc bu-lông chân đế siết không đều gây biến dạng vỏ máy.
Làm sao để nghiệm thu động cơ sau khi hoàn tất căn chỉnh?
Bạn nên quay thử trục bằng tay, đo lại 4 điểm đối ứng, sau đó cho máy chạy không tải. Động cơ đạt chuẩn khi dòng điện lệch không quá 5%, độ rung dưới 2.8 mm/s và nhiệt độ dưới 75°C.
Kết luận
Tóm lại, thực hiện đúng cách căn khe hở rotor stator đóng vai trò rất quan trọng trong việc đảm bảo động cơ điện vận hành ổn định, hạn chế rung lắc, giảm ma sát và tránh các sự cố cọ xát gây hư hỏng nghiêm trọng.
Nếu thiết bị đã quá cũ và không thể căn chỉnh chính xác, người dùng nên tìm đến các nhà cung cấp bán động cơ điện uy tín như Motordien.vn để trang bị máy mới, đảm bảo an toàn và ổn định cho dây chuyền sản xuất của nhà xưởng.
