Hướng dẫn cách tính công suất của động cơ bước
Việc xác định công suất chính xác của động cơ bước đóng vai trò then chốt trong việc đảm bảo hệ thống tự động hóa hoạt động ổn định, hiệu quả và tối ưu chi phí. Nhiều kỹ sư và người dùng thường gặp khó khăn khi lựa chọn motor bước với công suất phù hợp cho tải trọng và yêu cầu cụ thể của ứng dụng. Bài viết này sẽ cung cấp hướng dẫn toàn diện, giúp bạn nắm vững các công thức tính toán và những yếu tố quan trọng để chọn được động cơ điện ưng ý, hạn chế hỏng hóc và nâng cao hiệu suất.
Giới thiệu về động cơ bước
Trước khi đi sâu vào phương pháp tính toán công suất cho động cơ bước, chúng ta cần tìm hiểu rõ hơn về loại động cơ điện đặc trưng này.
Định nghĩa động cơ bước
Động cơ bước, hay còn gọi là step motor, là một loại động cơ điện không sử dụng chổi than, hoạt động dựa trên nguyên lý quay theo từng góc rời rạc. Cấu tạo đặc biệt của nó cho phép phần rotor di chuyển một góc chính xác với mỗi xung điện được cung cấp. Đặc tính này biến motor bước trở thành lựa chọn lý tưởng cho các ứng dụng yêu cầu độ chính xác cao về vị trí mà không cần đến các cảm biến phản hồi. Đây là một trong những dòng mô tơ điện phổ biến trong lĩnh vực tự động hóa công nghiệp.
Ứng dụng rộng rãi của động cơ bước trong ngành công nghiệp
Với khả năng điều khiển vị trí tuyệt vời, động cơ bước được ứng dụng phổ biến trong nhiều ngành nghề:
- Máy CNC: Đảm nhiệm việc kiểm soát chuyển động của các trục X, Y, Z trong quá trình gia công sản phẩm.
- Máy in 3D: Di chuyển đầu in và bàn in với độ chính xác cao nhất.
- Robot tự động hóa: Được tích hợp vào các cánh tay robot yêu cầu định vị chính xác.
- Thiết bị y tế: Có mặt trong các máy xét nghiệm, thiết bị phân tích tự động.
- Hệ thống giám sát camera: Điều khiển chức năng xoay và nghiêng của camera.
- Máy móc trong ngành dệt may, thiết bị đóng gói tự động.
Việc lựa chọn và tìm mua motor điện phù hợp cho những ứng dụng này đòi hỏi sự hiểu biết sâu sắc về công suất cần thiết của động cơ bước.

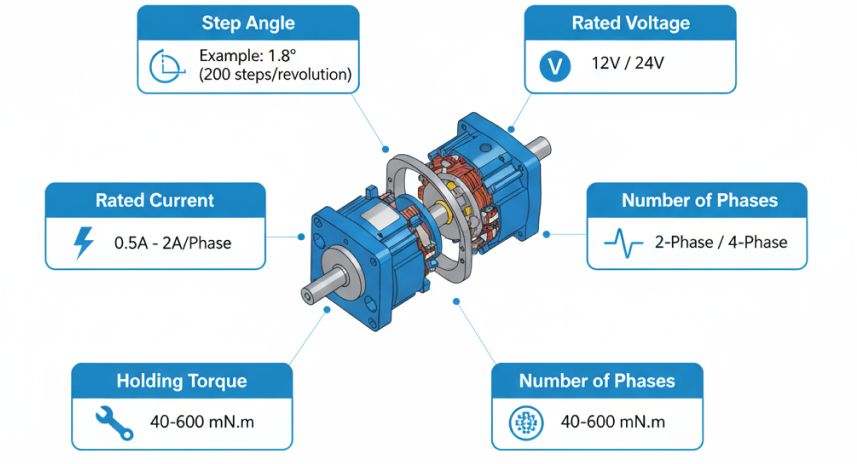

Những thông số kỹ thuật cơ bản của động cơ bước
Để có thể tính toán công suất động cơ bước một cách chính xác, bạn cần nắm rõ các thông số kỹ thuật cơ bản mà nhà sản xuất cung cấp trên mỗi sản phẩm động cơ điện.
Số bước và góc bước
Đây là yếu tố then chốt quyết định độ chính xác trong hoạt động của motor bước. “Số bước” là tổng số lần động cơ cần di chuyển để hoàn thành một vòng quay 360 độ. “Góc bước” là góc quay nhỏ nhất mà rotor có thể thực hiện được sau mỗi xung, được tính bằng cách lấy 360 độ chia cho tổng số bước. Ví dụ, một mô tơ điện có 200 bước sẽ có góc bước là 1.8 độ (tức 360/200).
Dòng điện định mức và điện trở pha
Dòng điện định mức (đo bằng Ampe) là mức dòng điện tối đa mà mỗi cuộn dây của động cơ có thể chịu được mà không bị quá nhiệt. Điện trở pha (đo bằng Ohm) là giá trị điện trở của từng cuộn dây. Hai thông số này cực kỳ quan trọng trong việc lựa chọn driver điều khiển phù hợp, giúp động cơ vận hành ổn định và bền bỉ. Nếu dòng điện cung cấp vượt quá mức cho phép có thể gây hư hỏng cho động cơ điện công nghiệp của bạn.
Điện áp và công suất định mức
Điện áp định mức (đo bằng Volt) là mức điện áp tối ưu mà động cơ được thiết kế để hoạt động. Công suất định mức (đo bằng Watt) là công suất tiêu thụ của động cơ khi hoạt động trong điều kiện tối ưu, và đây chính là thông số mà chúng ta cần quan tâm khi tính toán. Khi quyết định mua mô tơ điện, bạn cần đặc biệt chú ý đến các chỉ số này.
Công thức tính công suất của động cơ bước
Việc tính toán công suất giúp bạn chọn được loại motor điện phù hợp nhất với yêu cầu sử dụng, tránh lãng phí hoặc tình trạng quá tải.
Công thức tính cơ bản
P = (T x N) / 9.55
Đây là công thức tiêu chuẩn và được sử dụng rộng rãi nhất để tính công suất của động cơ bước, cũng như nhiều loại động cơ điện khác. Công thức này mô tả mối quan hệ trực tiếp giữa công suất, mô-men xoắn và tốc độ quay.
Giải thích các biến số trong công thức:
- P: Ký hiệu công suất của động cơ, đơn vị tính là Watt (W).
- T: Biểu thị mô-men xoắn (Torque) của động cơ, đơn vị là Newton-mét (N.m). Mô-men xoắn chính là lực xoắn mà động cơ có khả năng tạo ra.
- N: Đại diện cho tốc độ quay của động cơ, đơn vị là vòng/phút (RPM).
- 9.55: Là hằng số dùng để chuyển đổi đơn vị từ RPM và N.m sang Watt.
Ví dụ minh họa cụ thể
Giả sử bạn cần một motor bước có khả năng cung cấp mô-men xoắn là 2 N.m khi quay ở tốc độ 600 vòng/phút. Công suất yêu cầu của động cơ bước sẽ được tính như sau:
P = (2 N.m x 600 RPM) / 9.55 ≈ 125.6 W
Như vậy, bạn cần tìm và mua một motor có công suất khoảng 126W hoặc cao hơn một chút để đảm bảo an toàn và dự phòng. Khi tìm kiếm nơi bán motor điện, hãy cung cấp thông số này để nhận được sự tư vấn chính xác nhất.
Các yếu tố ảnh hưởng đến công suất và cách chọn động cơ bước
Mặc dù công thức trên cung cấp một nền tảng lý thuyết, việc lựa chọn công suất động cơ bước trên thực tế còn chịu ảnh hưởng bởi nhiều yếu tố khác.
Mô-men xoắn và tốc độ quay
Một đặc điểm quan trọng của motor bước là mô-men xoắn của nó sẽ giảm dần khi tốc độ tăng lên. Các nhà sản xuất thường cung cấp một biểu đồ thể hiện đặc tính mô-men xoắn theo tốc độ. Bạn cần tham khảo biểu đồ này để đảm bảo động cơ vẫn duy trì đủ mô-men xoắn tại tốc độ vận hành mà bạn mong muốn. Đây là một yếu tố then chốt khi mua động cơ điện.
Tải trọng và hệ số ma sát
Tải trọng thực tế mà động cơ phải chịu cùng với lực ma sát phát sinh trong hệ thống cơ khí sẽ tác động trực tiếp đến mô-men xoắn yêu cầu. Bạn cần tính toán hoặc ít nhất là ước lượng các yếu tố này để cộng thêm vào tổng mô-men xoắn cần thiết. Một động cơ điện giá thành thấp có thể không đủ khả năng đáp ứng tốt các yêu cầu về tải nặng.
Hiệu suất hoạt động của động cơ
Không phải toàn bộ công suất điện được cấp vào motor đều được chuyển hóa thành công suất cơ học. Một phần năng lượng sẽ bị thất thoát dưới dạng nhiệt và ma sát. Hiệu suất của động cơ bước thường thấp hơn so với các loại động cơ điện khác, do đó, bạn nên chọn công suất cao hơn một chút so với giá trị tính toán để bù đắp cho phần năng lượng hao hụt này.
Giới hạn và đặc tính vận hành của động cơ bước
Động cơ bước có thể gặp tình trạng mất bước nếu tải trọng vượt quá khả năng mô-men xoắn của nó tại một tốc độ nhất định. Việc tính toán công suất động cơ bước và lựa chọn đúng sẽ giúp giảm thiểu tối đa hiện tượng này. Các dòng motor điện 220V thường có công suất lớn và phù hợp cho nhiều ứng dụng trong môi trường công nghiệp.
Các câu hỏi thường gặp về tính công suất và lựa chọn động cơ bước
Dưới đây là một số thắc mắc phổ biến mà khách hàng thường đặt ra khi tìm mua motor và tính toán công suất.
Làm thế nào để xác định chính xác công suất cần thiết?
Phương pháp tối ưu là tính toán mô-men xoắn yêu cầu dựa trên tải trọng, gia tốc và ma sát của hệ thống. Kế tiếp, bạn cần xác định tốc độ vận hành mong muốn. Cuối cùng, áp dụng công thức P = (T x N) / 9.55 và nên chọn một động cơ điện nhập khẩu có công suất cao hơn khoảng 20-30% so với kết quả tính toán để đảm bảo độ an toàn và ổn định.
Làm sao để đảm bảo động cơ có tuổi thọ bền bỉ?
Để mô tơ điện hoạt động lâu dài, hãy đảm bảo rằng bạn không vận hành nó vượt quá dòng điện và nhiệt độ cho phép. Cần sử dụng driver chất lượng cao, cung cấp nguồn điện ổn định và có giải pháp tản nhiệt tốt cho cả động cơ lẫn driver. Hãy ưu tiên lựa chọn motor điện tốt nhất từ những nhà cung cấp đáng tin cậy.
Khi nào nên chọn công suất vượt mức tiêu chuẩn?
Bạn nên chọn động cơ có công suất lớn hơn khi hệ thống có tải trọng thay đổi đột ngột, đòi hỏi khả năng gia tốc nhanh, hoặc khi môi trường hoạt động có nhiệt độ cao. Việc làm này giúp động cơ có đủ công suất dự trữ để xử lý các tình huống khắc nghiệt mà không bị mất bước. Khi mua motor điện pha 220V, việc chọn công suất dư cũng là một phương án an toàn đáng cân nhắc.
Kết luận
Việc tính toán công suất động cơ bước là một bước không thể bỏ qua để xây dựng một hệ thống tự động hóa hiệu quả. Hãy luôn ghi nhớ công thức cơ bản và xem xét kỹ lưỡng các yếu tố thực tế như tải trọng, tốc độ vận hành, và đặc tính riêng của động cơ. Lựa chọn một driver phù hợp cũng có vai trò quan trọng không kém việc chọn chính bản thân mô tơ điện.
Để đảm bảo hiệu suất và độ bền vượt trội, hãy đầu tư vào các sản phẩm động cơ điện từ những thương hiệu uy tín. Đừng ngần ngại tìm kiếm sự tư vấn chuyên nghiệp từ các chuyên gia hoặc nhà cung cấp có kinh nghiệm. Một sản phẩm chất lượng sẽ giúp bạn tiết kiệm đáng kể chi phí bảo trì và vận hành trong dài hạn. Nếu bạn có nhu cầu mua động cơ điện, xin vui lòng liên hệ với chúng tôi để nhận được sự tư vấn tận tình.
