Hướng dẫn kiểm tra độ cách điện motor chuẩn kỹ thuật an toàn

Kiểm tra độ cách điện motor là quy trình bắt buộc nhằm đánh giá sự an toàn và độ bền của cuộn dây bên trong động cơ điện. Việc thực hiện đo đạc đúng phương pháp giúp phát hiện các điểm rò rỉ điện, ngăn ngừa tình trạng chạm chập gây cháy nổ hoặc nguy hiểm cho người vận hành. Bài viết này hướng dẫn chi tiết cách đo kiểm và quy trình lót cách điện theo tiêu chuẩn kỹ thuật mới nhất.

Các thông tin cốt lõi về quy trình kiểm tra độ cách điện motor chuyên nghiệp.

• Sử dụng đồng hồ Megomet với điện áp thử nghiệm phù hợp là yêu cầu tiên quyết để có kết quả chính xác nhất.
• Chỉ số điện trở cách điện tối thiểu phải đạt 1 Megaohm cho mỗi 1 Kilovolt điện áp định mức của thiết bị.
• Vật liệu lót cách điện như giấy Nomex hoặc Mylar đóng vai trò quyết định đến tuổi thọ và khả năng chịu nhiệt của cuộn dây.
• Việc vệ sinh rãnh stator và xả điện tích sau khi đo là các bước an toàn không thể bỏ qua trong quá trình bảo trì.
• Thực hiện kiểm tra định kỳ giúp tiết kiệm chi phí sửa chữa và duy trì hiệu suất hoạt động ổn định cho hệ thống sản xuất.

Dưới đây là những phân tích sâu hơn về kỹ thuật đo đạc và các tiêu chuẩn vật liệu hỗ trợ quá trình vận hành motor điện bền bỉ.

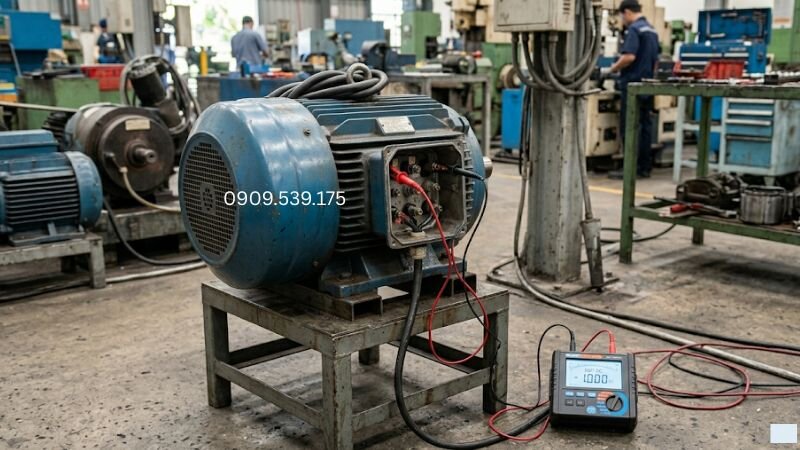

Tầm quan trọng của việc kiểm tra độ cách điện motor điện

Việc kiểm tra độ cách điện motor giúp đảm bảo hệ thống điện hoạt động ổn định và hạn chế tối đa các rủi ro về người.
Khi lớp cách điện bị suy giảm do nhiệt độ hoặc độ ẩm, dòng điện có thể rò ra vỏ máy gây nguy hiểm cực lớn.

Việc đo điện trở cách điện của cuộn dây giúp phát hiện sớm nguy cơ ngắn mạch và rò rỉ điện trong động cơ điện.
Duy trì lớp cách điện đạt chuẩn giúp thiết bị vận hành bền bỉ, đáp ứng tiêu chuẩn của một motor điện tốt nhất hiện nay.

Thực hiện kiểm tra định kỳ giúp đánh giá mức độ suy giảm của lớp vecni và vật liệu cách điện bên trong stator.
Ngay cả đối với dòng động cơ điện giá rẻ, nếu điện trở giảm, dòng điện có thể rò ra vỏ và gây rủi ro cao.

Khi đưa thiết bị mới vào sử dụng, việc đo giúp kiểm tra tình trạng ẩm của cuộn dây sau quá trình vận chuyển.
Với hệ thống động cơ điện công nghiệp, theo dõi chỉ số cách điện giúp lập kế hoạch bảo trì và hạn chế sự cố bất ngờ.

Kiểm tra độ cách điện motor bằng thiết bị gì hiệu quả?

Để thực hiện kiểm tra độ cách điện motor, kỹ thuật viên bắt buộc phải sử dụng đồng hồ đo điện trở cách điện chuyên dụng.
Thiết bị này thường được gọi là Megomet, có khả năng tạo ra điện áp cao để kiểm tra độ bền của lớp vật liệu cách điện.

Đồng hồ VOM thông thường không thể thực hiện nhiệm vụ này vì điện áp đầu ra quá thấp để phát hiện rò rỉ.
Megomet cung cấp các dải đo từ 500V đến 5000V tùy thuộc vào điện áp định mức của loại motor điện đang kiểm tra.

Việc chọn đúng dải điện áp đo rất quan trọng để tránh làm hỏng lớp cách điện còn tốt của máy.
Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

Kết quả đo điện trở cách điện bị ảnh hưởng trực tiếp bởi nhiệt độ môi trường và độ ẩm không khí tại nơi làm việc. Khi nhiệt độ tăng lên 10 độ C, giá trị điện trở cách điện có thể giảm đi một nửa so với điều kiện tiêu chuẩn ban đầu.

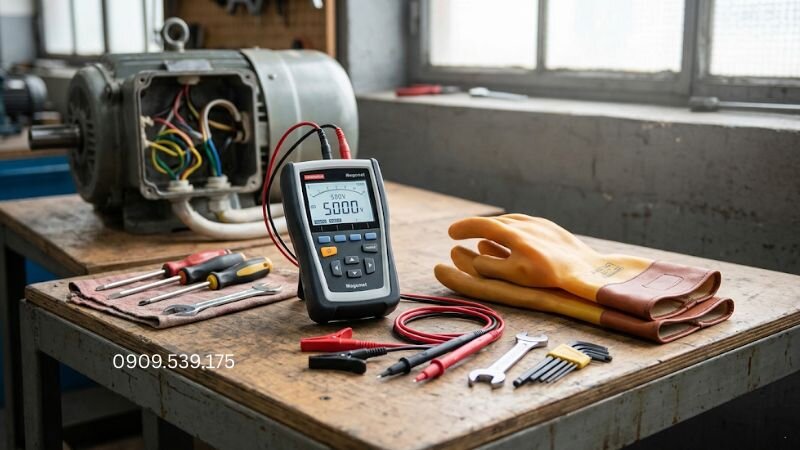

Dụng cụ cần chuẩn bị khi kiểm tra độ cách điện cho động cơ điện

Chuẩn bị đầy đủ dụng cụ giúp quá trình đo đạc diễn ra nhanh chóng, chính xác và đảm bảo an toàn tuyệt đối.
Ngoài thiết bị đo chính, các phụ kiện hỗ trợ đóng vai trò quan trọng trong việc tiếp cận các bộ phận bên trong.

• Đồng hồ Megomet có dải đo phù hợp với điện áp định mức của thiết bị, thường là 500V cho lưới điện dân dụng.
• Găng tay cách điện và thảm cao su để bảo vệ kỹ thuật viên khỏi nguy cơ phóng điện trong quá trình thao tác.
• Dụng cụ cầm tay như tua vít, mỏ lết để mở nắp hộp cực và tháo các thanh cầu nối giữa các pha cuộn dây.
• Giẻ lau sạch và cồn công nghiệp để vệ sinh các đầu nối, loại bỏ bụi bẩn hoặc dầu mỡ gây sai số khi đo.
• Sổ tay ghi chép để lưu lại các thông số đo đạc, phục vụ cho việc theo dõi tình trạng thiết bị theo thời gian.

Trong trường hợp kiểm tra thiết bị cũ, việc dùng Megomet giúp xác định tình trạng thực tế trước khi khách hàng mua motor điện.
Các đơn vị bán motor điện và bán động cơ điện thường dùng thiết bị này để kiểm tra chất lượng hàng hóa đầu vào.

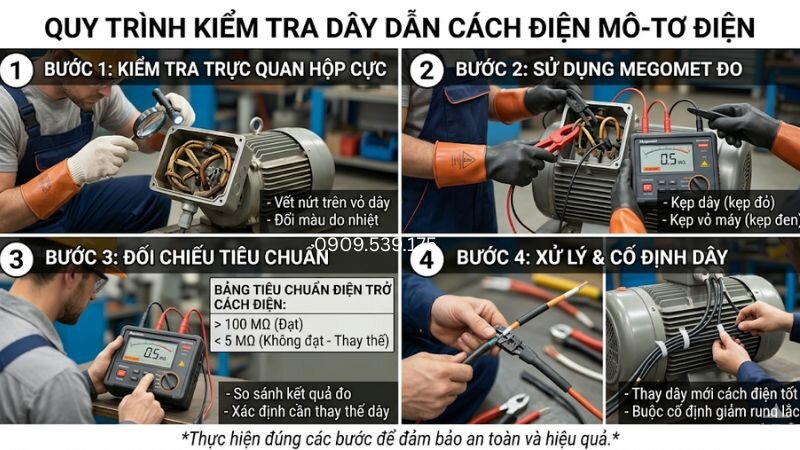

Cách kiểm tra dây dẫn nối cách điện mô tơ điện

Kiểm tra dây dẫn là bước đầu tiên để xác định nguồn gốc của các sự cố rò rỉ điện ra môi trường xung quanh.
Quy trình này đòi hỏi sự tỉ mỉ để không bỏ sót các điểm khuyết tật nhỏ trên vỏ bọc bảo vệ của dây dẫn.

Quan sát trực quan tại hộp cực giúp phát hiện các vết nứt, tình trạng cứng hóa hoặc đổi màu do nhiệt độ cao.
Nếu bạn chuẩn bị mua motor điện mới, hãy kiểm tra kỹ phần này để đảm bảo dây dẫn không bị lỗi từ nhà máy.

Sử dụng Megomet để đo điện trở cách điện bằng cách kẹp một đầu vào lõi dây và đầu còn lại vào vỏ máy.
Thực hiện phép đo này cho tất cả các đầu dây dẫn ra ngoài để đảm bảo tính toàn vẹn của hệ thống cách điện.

Với hệ thống motor điện công nghiệp chạy tải nặng, cần buộc dây cố định chắc chắn để giảm rung động khi vận hành.
Việc này giúp hạn chế ma sát giữa dây dẫn và vỏ máy, bảo vệ lớp vỏ bọc khỏi bị mài mòn theo thời gian.

Quy trình đo kiểm tra độ cách điện motor chuẩn xác

Quy trình đo kiểm cần được thực hiện theo các bước tuần tự để tránh sai sót và đảm bảo an toàn cho thiết bị.
Đầu tiên, phải ngắt hoàn toàn nguồn điện cấp vào động cơ và tháo các thanh cầu nối tại hộp đấu dây.

Việc tách rời các pha giúp kỹ thuật viên đo được điện trở cách điện giữa cuộn dây với vỏ và giữa các pha với nhau.
Kẹp đầu dây của Megomet vào một pha và đầu còn lại vào điểm tiếp địa trên vỏ máy để đo cách điện pha-vỏ.

Sau đó, tiến hành đo giữa các cặp pha như U-V, V-W, và W-U để kiểm tra khả năng cách ly giữa các cuộn dây.
Mỗi lần đo cần duy trì điện áp thử nghiệm trong khoảng 60 giây để kim đồng hồ hoặc số hiển thị ổn định nhất.

Giá trị điện trở cách điện cho phép đối với các loại động cơ điện hạ thế thường phải lớn hơn hoặc bằng 0.5 Megaohm. Tuy nhiên, để đảm bảo an toàn tối ưu trong sản xuất công nghiệp, con số này nên đạt trên mức 5 Megaohm.

Nếu bạn cần tư vấn kỹ thuật chuyên sâu về các dòng motor điện 220v hoặc motor điện công nghiệp, hãy liên hệ ngay.
Số điện thoại hỗ trợ khách hàng: 0969 085 109 hoặc nhắn tin qua Zalo: 0969085109 để nhận thông tin nhanh nhất.

Tiêu chuẩn phân cấp cách điện cho động cơ điện

Các loại mô tơ điện được thiết kế với các cấp cách điện khác nhau tùy thuộc vào khả năng chịu nhiệt của vật liệu.
Việc hiểu rõ các cấp độ này giúp người dùng lựa chọn và sử dụng thiết bị đúng với môi trường làm việc thực tế.

Khi mua mô tơ điện, khách hàng nên ưu tiên các dòng máy có cấp cách điện F hoặc H để tăng độ bền.
Các dòng động cơ điện nhập khẩu thường đạt tiêu chuẩn cao, giúp vận hành ổn định trong điều kiện khắc nghiệt nhất.

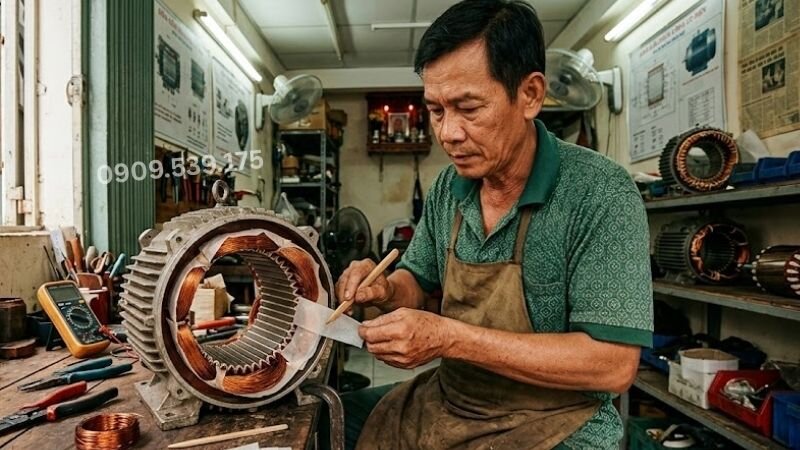

Hướng dẫn lót cách điện cho động cơ điện công nghiệp

Thao tác lót giấy cách điện yêu cầu độ tỉ mỉ cực cao để cuộn dây được cách ly hoàn toàn với lõi thép.
Nếu lót không kỹ, dây đồng có thể chạm vào cạnh sắc của rãnh stator dẫn đến cháy nổ khi vừa cấp điện.

Lựa chọn vật liệu cách điện chất lượng

Vật liệu lót cần đáp ứng tiêu chuẩn chịu nhiệt tương ứng với cấp cách điện của thiết bị được thiết kế ban đầu.
Các loại thường dùng gồm giấy cách điện chuyên dụng, phim Mylar hoặc vật liệu hỗn hợp Nomex bền bỉ.

Vật liệu không đạt yêu cầu sẽ nhanh chóng bị giòn và vỡ vụn dưới tác động của nhiệt độ khi máy chạy.
Khi quấn lại, cần chọn giấy có độ dày từ 0.15mm đến 0.25mm để đảm bảo khả năng cách điện và cơ học.

Quy trình lót cách điện rãnh stator

Trước khi lót, cần vệ sinh sạch các rãnh thép stator để loại bỏ bụi bẩn, rỉ sét và các mảnh ba via sắc nhọn.
Sau đó tiến hành đo và cắt giấy dài hơn rãnh từ 2 đến 3mm ở mỗi đầu để bảo vệ cuộn dây.

Đặt giấy vào rãnh sao cho ôm sát thành rãnh, không được bị nhăn hoặc lệch sang một bên quá nhiều.
Điều này đảm bảo khả năng cách điện ổn định cho cả mô tơ điện 220v lẫn các dòng motor điện công nghiệp lớn.

Lót cách điện pha – pha và đóng nêm

Sau khi đưa cuộn dây vào rãnh, tiến hành đặt giấy cách điện giữa các nhóm bối dây thuộc các pha khác nhau.
Bước này cực kỳ quan trọng tại phần đầu cuộn dây để tránh hiện tượng phóng điện trực tiếp giữa hai pha điện.

Tiếp theo, dùng thanh nêm bằng tre hoặc nhựa kỹ thuật để cố định chặt chẽ lớp giấy và dây dẫn trong rãnh.
Việc này giúp cuộn dây không bị rung lắc hay dịch chuyển khi mô tơ điện vận hành với cường độ cao.

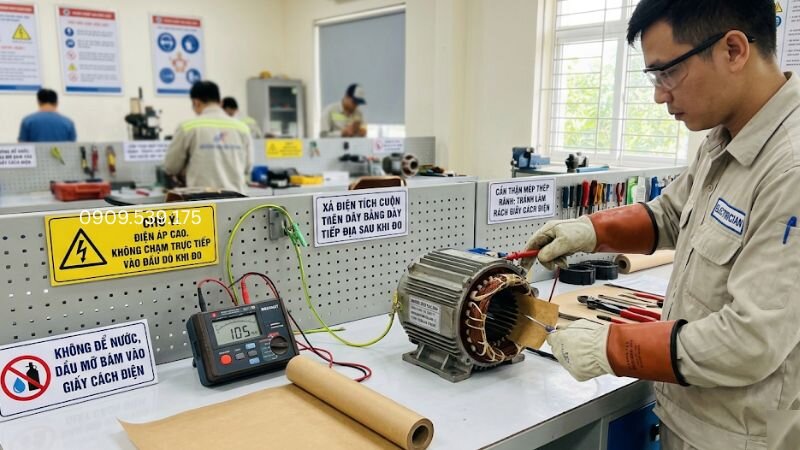

Những lưu ý an toàn khi kiểm tra và lót cách điện motor điện pha 220v

An toàn lao động phải được đặt lên hàng đầu khi thực hiện các thao tác liên quan đến điện áp cao và thiết bị quay.
Tuân thủ nghiêm ngặt các quy định kỹ thuật giúp bảo vệ bản thân và tránh gây hư hỏng thêm cho động cơ điện.

Khi sử dụng Megomet, tuyệt đối không chạm tay vào các đầu dò hoặc các phần kim loại đang được đo kiểm.
Điện áp thử nghiệm cao có thể gây giật điện nguy hiểm ngay cả khi máy không kết nối với lưới điện nguồn.

Sau khi kết thúc việc đo đạc, cần dùng dây tiếp địa để xả hết điện tích còn dư trên các cuộn dây.
Điều này rất quan trọng đối với các dòng motor điện pha 220v có điện dung lớn tích tụ năng lượng điện trường.

Trong quá trình lót giấy, phải cẩn thận với các mép thép của stator để tránh làm rách hoặc trầy xước vật liệu.
Đồng thời, đảm bảo tay và dụng cụ luôn khô ráo, không dính dầu mỡ để không làm giảm tính chất cách điện.

Khi tìm mua mô tơ điện tại các đơn vị bán mô tơ điện uy tín, khách hàng nên yêu cầu kiểm tra cách điện trực tiếp. Việc này giúp xác nhận chất lượng hàng hóa ngay tại chỗ, đảm bảo bạn nhận được sản phẩm an toàn nhất.

Sự khác biệt giữa kiểm tra cách điện định kỳ và kiểm tra sau sửa chữa

Kiểm tra định kỳ thường tập trung vào việc theo dõi sự lão hóa của lớp cách điện theo thời gian vận hành thực tế.
Kết quả đo giúp dự báo thời điểm cần tiến hành tẩm lại vecni hoặc bảo trì toàn diện để tránh dừng máy đột ngột.

Trong khi đó, kiểm tra sau khi quấn lại hoặc sửa chữa nhằm xác nhận chất lượng của vật liệu mới và kỹ thuật thi công.
Lúc này, yêu cầu về giá trị điện trở cách điện thường cao hơn nhiều so với các thiết bị đã qua sử dụng lâu năm.

Dưới đây là bảng so sánh đặc điểm giữa hai hình thức kiểm tra phổ biến trong ngành điện cơ hiện nay:

Câu hỏi thường gặp

Kết luận

Thực hiện kiểm tra độ cách điện motor đúng kỹ thuật là giải pháp tối ưu để kéo dài tuổi thọ thiết bị.
Quy trình đo đạc và lót cách điện chuẩn xác không chỉ bảo vệ máy móc mà còn đảm bảo an toàn cho nhân sự.
Nếu bạn đang tìm kiếm địa chỉ mua motor hoặc cần tư vấn giá motor cạnh tranh, hãy chọn nhà cung cấp uy tín.
Motordien.vn cam kết mang đến những dòng động cơ điện nhập khẩu chất lượng cao với thông số cách điện đạt chuẩn.
Việc đầu tư vào quy trình kiểm tra và vật liệu cách điện tốt sẽ mang lại giá trị bền vững cho hệ thống sản xuất.
