Bạn đang tìm kiếm cái nhìn toàn diện về động cơ điện không đồng bộ, một thiết bị cốt lõi trong nhiều ngành công nghiệp và ứng dụng dân dụng? Với ưu điểm về thiết kế đơn giản, độ bền vượt trội và chi phí phải chăng, đây là loại động cơ phổ biến hàng đầu. Bài viết này của Motordien.vn sẽ cung cấp mọi thông tin bạn cần, từ định nghĩa cơ bản, cấu trúc chi tiết, nguyên lý vận hành cho đến các ứng dụng thực tiễn, giúp bạn đưa ra lựa chọn tối ưu và sử dụng hiệu quả loại động cơ này.
Động cơ điện không đồng bộ là gì?
Động cơ điện không đồng bộ, hay còn gọi là động cơ cảm ứng, là một loại động cơ điện xoay chiều được sử dụng rộng rãi nhất hiện nay. Bản chất của nó nằm ở sự chênh lệch về tốc độ: phần quay (rotor) luôn quay chậm hơn từ trường quay được tạo ra ở phần tĩnh (stator).
Sự khác biệt tốc độ này, được gọi là hệ số trượt (slip), là yếu tố then chốt để tạo ra mô men quay cho motor điện. Nhờ các đặc tính như độ tin cậy cao, giá thành phải chăng và khả năng hoạt động ổn định, loại mô tơ điện này đã trở thành một phần không thể thiếu trong các lĩnh vực sản xuất, xây dựng và cả trong đời sống hàng ngày. Đây thường là lựa chọn ưu tiên khi các doanh nghiệp có nhu cầu mua motor.

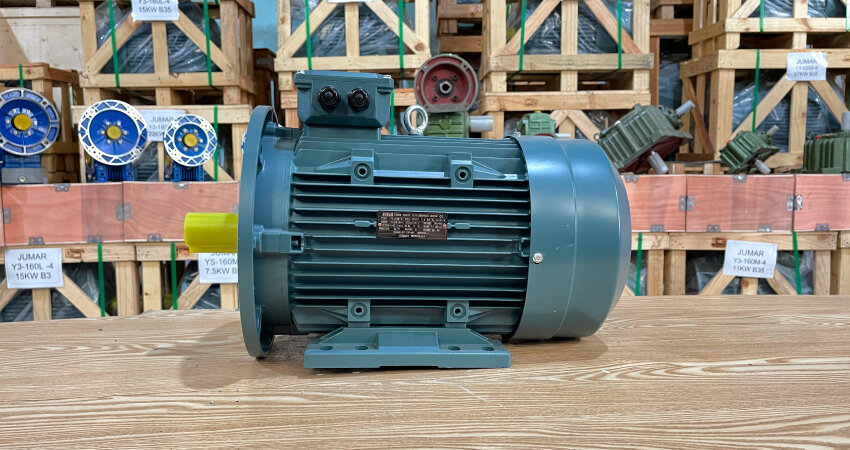

Động cơ điện không đồng bộ 3 pha 7.5kW 10Hp phổ biến trong công nghiệp và dân dụng

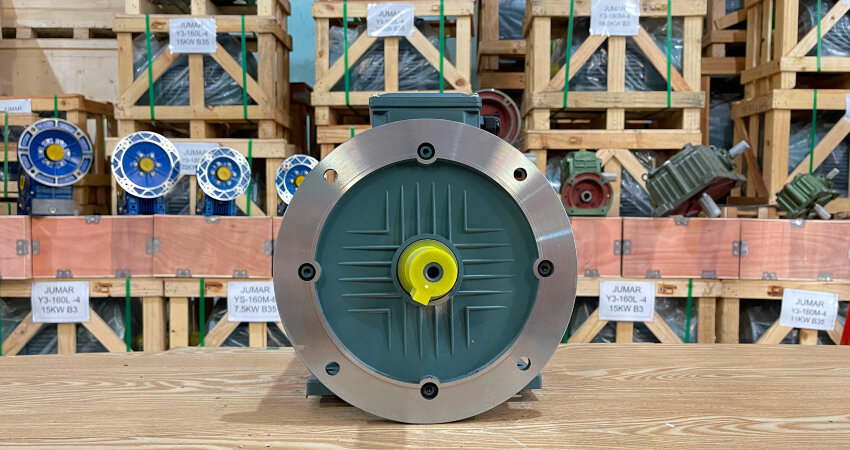

Cấu tạo của động cơ điện không đồng bộ
Để vận hành và bảo dưỡng motor điện hiệu quả, việc nắm vững cấu tạo của nó là rất cần thiết. Động cơ điện không đồng bộ được cấu thành chủ yếu từ hai bộ phận chính: Stator (phần đứng yên) và Rotor (phần quay), cùng với các chi tiết phụ trợ khác. Một động cơ chất lượng cao luôn sở hữu cấu trúc vững chắc và bền bỉ.
Tổng quan về Stator và Rotor
Stator và Rotor là trái tim của mọi động cơ điện, quyết định hiệu suất và cách thức hoạt động. Stator có chức năng sinh ra từ trường quay, trong khi Rotor sẽ tương tác với từ trường đó để tạo ra chuyển động quay. Mọi động cơ điện công nghiệp đều cần hai thành phần này.
Cấu tạo Stator (phần tĩnh)
Stator là bộ phận không dịch chuyển của động cơ điện, chịu trách nhiệm tạo ra từ trường quay. Các thành phần chính của stator bao gồm:
Lõi thép: Được tạo thành từ nhiều lá thép kỹ thuật điện mỏng, có rãnh, được ép chặt và ghép lại. Mục đích là để giảm thiểu tổn thất năng lượng do dòng điện xoáy (Foucault). Lõi thép thường có hình trụ rỗng.
Dây quấn: Gồm các cuộn dây đồng được sắp xếp trong các rãnh của lõi thép. Khi dòng điện xoay chiều (thường là 3 pha) đi qua dây quấn, nó sẽ sản sinh ra một từ trường quay. Sự bố trí lệch pha 120 độ của dây quấn trong không gian là yếu tố cốt lõi để tạo ra từ trường quay này.
Vỏ máy: Thường được chế tạo từ gang hoặc nhôm, có chức năng bảo vệ các thành phần bên trong như lõi thép và dây quấn. Đồng thời, vỏ máy còn là khung chịu lực cho toàn bộ động cơ. Các gân tản nhiệt trên vỏ giúp tăng cường hiệu quả làm mát.
Nắp máy: Lắp đặt ở hai đầu vỏ máy, có nhiệm vụ nâng đỡ trục rotor thông qua các ổ bi.
Việc thấu hiểu cấu tạo stator là nền tảng để hiểu rõ về toàn bộ cấu trúc động cơ điện không đồng bộ.
Cấu tạo Rotor (phần quay)
Rotor là bộ phận di chuyển bên trong mô tơ điện, được phân loại thành hai dạng chính dựa trên cấu trúc:
Rotor lồng sóc: Đây là thiết kế rotor phổ biến nhất, nổi bật với cấu tạo đơn giản và độ bền cao. Nó bao gồm các thanh dẫn bằng nhôm hoặc đồng được đặt trong rãnh của lõi thép rotor, hai đầu được nối tắt bằng vành ngắn mạch, tạo thành hình dạng giống chiếc lồng sóc. Ưu điểm của động cơ rotor lồng sóc là chi phí thấp, vận hành ổn định và yêu cầu bảo trì ít. Phần lớn các động cơ điện phổ thông trên thị trường đều sử dụng loại rotor này.
Rotor dây quấn: Có cấu trúc phức tạp hơn, với các cuộn dây tương tự như dây quấn ở stator. Các đầu dây của rotor được đưa ra ngoài qua vành trượt và chổi than. Điều này cho phép người dùng kết nối thêm biến trở vào mạch rotor để cải thiện mô men khởi động và điều chỉnh tốc độ của động cơ. Tuy nhiên, do cấu tạo phức tạp và chi phí bảo trì cao hơn, loại này ít được sử dụng hơn rotor lồng sóc.
Ngoài hai thành phần chính, một motor điện hoàn chỉnh còn tích hợp thêm các chi tiết sau:
Trục máy: Thường được chế tạo từ thép, có vai trò truyền chuyển động quay từ rotor ra ngoài để kết nối với tải.
Ổ bi (Bạc đạn): Lắp đặt ở hai đầu nắp máy, giúp đỡ trục rotor quay mượt mà và giảm thiểu ma sát.
Quạt làm mát: Gắn ở một đầu trục rotor (thường là phía sau), có nhiệm vụ hút không khí bên ngoài và thổi qua các gân tản nhiệt trên vỏ máy để làm mát động cơ.
Hộp cực (Terminal Box): Là điểm đấu nối dây nguồn điện vào các cuộn dây stator của motor điện.
Nguyên lý hoạt động của động cơ không đồng bộ
Nguyên lý hoạt động của động cơ điện không đồng bộ dựa trên những định luật vật lý cơ bản và là yếu tố cốt lõi giúp trả lời câu hỏi “động cơ điện không đồng bộ là gì” dưới góc độ vận hành.
Nguyên lý cảm ứng điện từ
Khi nguồn điện xoay chiều 3 pha được cấp vào dây quấn stator, một từ trường quay sẽ được hình thành với tốc độ n1 (gọi là tốc độ đồng bộ). Từ trường này sẽ quét qua các thanh dẫn của rotor, tạo ra một sức điện động cảm ứng trong chúng. Vì mạch rotor luôn kín (dù là rotor lồng sóc hay rotor dây quấn), sức điện động này sẽ kích thích dòng điện cảm ứng chạy qua các thanh dẫn của rotor.
Hiện tượng trượt (slip) giữa tốc độ rotor và từ trường stator
Điểm đặc trưng của động cơ điện không đồng bộ là tốc độ quay của rotor (n) luôn phải nhỏ hơn tốc độ của từ trường quay (n1). Nếu rotor quay bằng tốc độ từ trường, sẽ không còn sự chuyển động tương đối giữa chúng. Điều này dẫn đến việc không có sức điện động cảm ứng, không có dòng điện trong rotor, và do đó không có lực từ cũng như mô men quay nào được tạo ra.
Sự chênh lệch tốc độ này được định nghĩa là hệ số trượt (slip), tính bằng công thức s = (n1 – n) / n1. Hệ số trượt là một thông số quan trọng, thường dao động trong khoảng từ 2% đến 6% khi động cơ hoạt động ở chế độ định mức.
Tương tác lực Bio-Savart-Laplace trong động cơ
Khi các thanh dẫn của rotor có dòng điện cảm ứng chạy qua và nằm trong từ trường quay của stator, chúng sẽ chịu tác động của một lực điện từ (lực Laplace). Tổng hợp các lực tác động lên tất cả các thanh dẫn này tạo ra một mô men quay, kéo rotor quay theo cùng chiều với từ trường quay.
Chính mô-men xoắn này là động lực giúp máy móc vận hành, chuyển hóa điện năng thành cơ năng, đáp ứng mục đích chính của mọi loại động cơ điện.

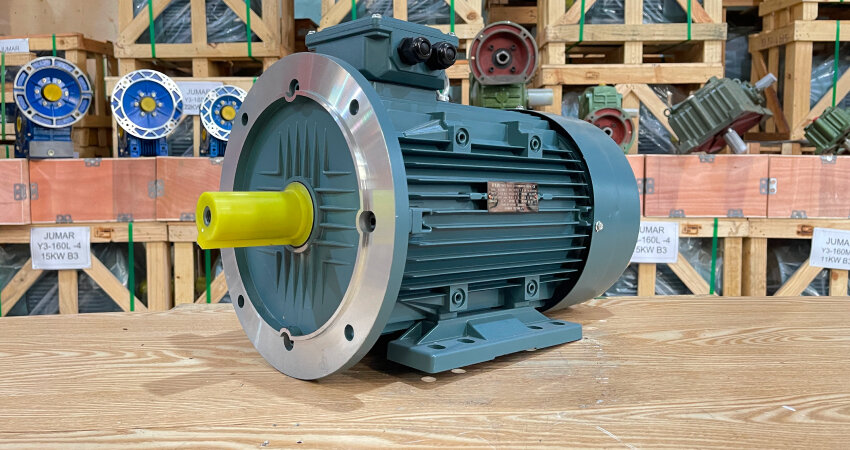

Nguyên lý hoạt động của của động cơ không đồng bộ 3 pha 7.5kW 10Hp
Phân loại động cơ điện không đồng bộ
Động cơ điện không đồng bộ được phân thành hai loại chính dựa trên nguồn điện sử dụng, giúp người dùng dễ dàng lựa chọn motor điện phù hợp với nhu cầu cụ thể.
Động cơ 3 pha
Đây là loại động cơ phổ biến nhất trong các môi trường công nghiệp. Động cơ 3 pha sử dụng nguồn điện xoay chiều 3 pha để tự động tạo ra từ trường quay. Chúng nổi bật với công suất lớn, hiệu suất vận hành cao và mô men khởi động mạnh mẽ. Loại động cơ này là lựa chọn lý tưởng cho các ứng dụng yêu cầu tải nặng như máy bơm công suất lớn, quạt công nghiệp, máy nén khí và hệ thống băng tải.
Nhiều doanh nghiệp thường chọn mua động cơ điện loại 3 pha cho các nhà xưởng và dây chuyền sản xuất của mình. Các sản phẩm động cơ điện công nghiệp chủ yếu là loại 3 pha.
Động cơ 1 pha
Động cơ điện 1 pha được sử dụng rộng rãi trong các thiết bị gia dụng và những ứng dụng có công suất nhỏ, đặc biệt ở những nơi không có sẵn nguồn điện 3 pha. Do nguồn điện 1 pha chỉ tạo ra từ trường đập mạch (không tự quay), cấu tạo của động cơ này cần thêm một bộ phận phụ trợ để khởi động, ví dụ như cuộn dây phụ hoặc tụ điện. Motor điện 220V là tên gọi quen thuộc của loại này.
Các loại mô tơ điện 220V rất tiện lợi cho các ứng dụng trong gia đình. Nếu bạn có nhu cầu mua motor cho mục đích dân dụng, motor điện 1 pha 220V là sự lựa chọn phù hợp và được bán rất phổ biến trên thị trường.
Hai loại động cơ điện này thường gây nhầm lẫn. Dưới đây là những điểm khác biệt cơ bản giúp phân biệt chúng:
Nguyên lý vận hành: Động cơ không đồng bộ hoạt động dựa trên hiện tượng trượt, tức là tốc độ của rotor luôn thấp hơn tốc độ từ trường quay. Trong khi đó, động cơ đồng bộ có tốc độ rotor bằng chính xác tốc độ của từ trường quay.
Cấu tạo rotor: Rotor của động cơ không đồng bộ thường là loại lồng sóc hoặc dây quấn. Ngược lại, rotor của động cơ đồng bộ là nam châm vĩnh cửu hoặc nam châm điện cần nguồn kích từ một chiều.
Ưu nhược điểm và ứng dụng: Động cơ không đồng bộ có cấu trúc đơn giản, độ bền cao, giá thành phải chăng nhưng hiệu suất và hệ số công suất thường thấp hơn. Chúng được sử dụng rộng rãi trong hầu hết các ứng dụng thông thường. Động cơ đồng bộ có hiệu suất cao, khả năng điều chỉnh hệ số công suất tốt nhưng cấu tạo phức tạp và chi phí cao hơn, thường được dùng trong các ứng dụng đòi hỏi độ chính xác cao về tốc độ.
Ưu điểm và nhược điểm của động cơ không đồng bộ
Mỗi loại motor điện đều có những ưu và nhược điểm riêng biệt.
Ưu điểm
Độ bền vượt trội: Với cấu tạo đơn giản, đặc biệt là loại rotor lồng sóc không có chổi than và vành trượt, động cơ rất bền bỉ và ít đòi hỏi bảo trì.
Chi phí phải chăng: Giá thành sản xuất và chi phí mua motor điện không đồng bộ thường thấp hơn so với các loại động cơ khác có cùng công suất, là lựa chọn kinh tế được nhiều người ưa chuộng.
Hoạt động ổn định: Khả năng vận hành đáng tin cậy trong nhiều điều kiện công nghiệp khắc nghiệt.
Dễ dàng sử dụng: Việc đấu nối và vận hành động cơ tương đối đơn giản.
Nhược điểm
Hiệu suất chưa tối ưu: So với động cơ đồng bộ, hiệu suất của động cơ không đồng bộ thường thấp hơn một chút.
Hệ số công suất (cos φ) thấp: Điều này có thể dẫn đến tăng tổn thất năng lượng trên lưới điện.
Khó điều chỉnh tốc độ chính xác: Việc kiểm soát tốc độ một cách chính xác khá phức tạp, thường yêu cầu sử dụng bộ biến tần (inverter).
Dòng khởi động lớn: Dòng điện khởi động có thể cao gấp 5-7 lần dòng điện định mức, gây ra sụt áp trên lưới điện.

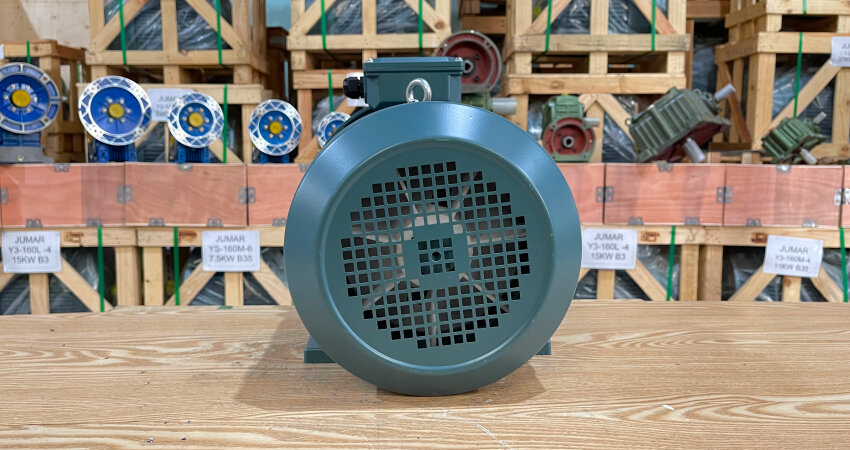

Ưu và nhược điểm của Nguyên lý hoạt động của của động cơ không đồng bộ 3 pha 7.5kW 10Hp
Ứng dụng thực tế của động cơ điện không đồng bộ
Nhờ những lợi ích vượt trội, động cơ điện không đồng bộ hiện diện rộng khắp trong nhiều lĩnh vực:
Công nghiệp sản xuất: Được dùng để vận hành các loại máy công cụ như máy tiện, máy phay, cũng như các hệ thống băng tải và cầu trục. Đây là ứng dụng chủ yếu của động cơ điện công nghiệp.
Hệ thống bơm và quạt: Phần lớn các hệ thống bơm nước, thông gió và quạt làm mát công nghiệp đều sử dụng loại mô tơ điện này.
Máy nén khí: Cung cấp năng lượng cần thiết cho các hệ thống khí nén trong các nhà máy và xưởng sản xuất.
Thiết bị gia đình: Ứng dụng phổ biến trong các thiết bị như máy giặt, tủ lạnh, máy hút bụi và quạt điện. Các loại motor điện 220V rất quen thuộc trong đời sống hàng ngày.
Nông nghiệp: Đóng vai trò quan trọng trong máy xay xát, máy bơm tưới tiêu và các thiết bị chế biến thức ăn chăn nuôi.
Thị trường mua bán động cơ điện luôn sôi động với sự đa dạng của các ứng dụng này.
Các thông số kỹ thuật quan trọng cần biết
Khi lựa chọn hoặc vận hành động cơ điện, việc hiểu rõ các thông số kỹ thuật trên nhãn máy là vô cùng quan trọng:
Công suất (P): Được đo bằng Watt (W) hoặc Kilowatt (kW), thể hiện khả năng thực hiện công của động cơ.
Điện áp (U): Là điện áp định mức mà động cơ được thiết kế để hoạt động, ví dụ 220V/380V.
Tần số (f): Tần số của nguồn điện xoay chiều, tại Việt Nam là 50Hz.
Tốc độ (n): Tốc độ quay của trục rotor, đơn vị vòng/phút (rpm).
Số cặp cực (p): Thông số này quyết định tốc độ đồng bộ của từ trường (n1 = 60f/p).
Hệ số trượt (s): Biểu thị sự chênh lệch tốc độ giữa rotor và từ trường quay.
Mô men (M): Là mô men quay tối đa mà động cơ có thể tạo ra để kéo tải.
Nắm vững những thông số này sẽ giúp bạn chọn được loại motor điện phù hợp nhất, dù là sản phẩm nhập khẩu hay sản xuất trong nước.
Hướng dẫn bảo trì và sử dụng động cơ không đồng bộ hiệu quả
Để đảm bảo động cơ điện hoạt động bền bỉ và hiệu quả tối ưu, công tác bảo trì định kỳ là cực kỳ quan trọng.
Kiểm tra thường xuyên: Định kỳ kiểm tra tiếng ồn, độ rung bất thường và nhiệt độ của vỏ động cơ để phát hiện sớm các vấn đề.
Vệ sinh sạch sẽ: Giữ động cơ điện luôn sạch sẽ, đặc biệt là các khe thông gió và gân tản nhiệt, để đảm bảo quá trình làm mát diễn ra hiệu quả.
Bảo dưỡng ổ bi: Thực hiện việc tra mỡ định kỳ cho ổ bi theo khuyến nghị của nhà sản xuất. Nếu ổ bi có dấu hiệu mòn hoặc hỏng, cần thay thế kịp thời.
Kiểm tra điện: Đo điện trở cách điện giữa các cuộn dây và giữa cuộn dây với vỏ máy để sớm phát hiện nguy cơ chập cháy.
Xử lý sự cố: Khi động cơ xuất hiện các dấu hiệu bất thường, cần ngắt điện, xác định nguyên nhân và khắc phục trước khi cho động cơ hoạt động trở lại. Việc tìm đến các đơn vị bán motor điện uy tín để được tư vấn và hỗ trợ kỹ thuật là rất cần thiết.
Bảng giá động cơ điện tại Thành Thái Motor
Để quý khách hàng dễ dàng tham khảo các sản phẩm động cơ điện, Thành Thái Motor xin cung cấp bảng giá hiện tại. Vui lòng liên hệ với chúng tôi để nhận được tư vấn và hỗ trợ chi tiết nhất:
Động cơ điện không đồng bộ là một thành phần không thể thiếu và vô cùng quan trọng trong hệ thống công nghiệp hiện đại, được đánh giá cao nhờ cấu tạo đơn giản, chi phí hợp lý và độ bền ấn tượng. Việc hiểu rõ nguyên lý vận hành cùng các ứng dụng đa dạng của động cơ điện không đồng bộ không chỉ hỗ trợ doanh nghiệp lựa chọn thiết bị phù hợp mà còn góp phần nâng cao năng suất tổng thể. Nếu bạn đang tìm kiếm một giải pháp truyền động điện tối ưu, động cơ điện không đồng bộ chắc chắn là một lựa chọn đáng để xem xét.
