Việc đấu dây motor không chổi than đúng cách là yếu tố then chốt để đảm bảo động cơ hoạt động ổn định, đạt hiệu suất tối ưu và kéo dài tuổi thọ. Bằng việc tuân thủ các bước kỹ thuật từ xác định dây pha đến kết nối bộ điều khiển ESC, bạn có thể kiểm soát chiều quay, tránh rung lắc và ngăn ngừa hư hỏng linh kiện.
Những điểm cốt lõi khi đấu dây motor không chổi than
Xác định chính xác các dây pha U, V, W và đảm bảo thứ tự kết nối nhằm điều chỉnh chiều quay motor một cách phù hợp.
Kết nối đúng năm dây tín hiệu cảm biến Hall với bộ điều khiển tốc độ là cực kỳ quan trọng, đảm bảo quá trình chuyển mạch diễn ra chính xác và mượt mà.
Đảm bảo nguồn cấp điện áp và dòng điện phù hợp với thông số kỹ thuật của động cơ điện (motor điện), tránh tình trạng quá tải hoặc thiếu công suất.
Thực hiện kiểm tra điện trở cách điện và độ chắc chắn của tất cả các mối nối trước khi cấp điện vận hành để đảm bảo an toàn tuyệt đối.
Sử dụng dây dẫn có tiết diện đủ lớn là yêu cầu bắt buộc nhằm tránh sụt áp, giảm thiểu tổn hao năng lượng và ngăn ngừa nguy cơ quá nhiệt.
Nắm vững các nguyên tắc này sẽ giúp bạn thực hiện cách đấu dây motor không chổi than một cách tự tin, đảm bảo hệ thống vận hành an toàn và hiệu quả tối đa.
Tầm quan trọng khi đấu dây motor không chổi than là gì?
Việc đấu dây motor không chổi than đúng cách là điều bắt buộc để động cơ hoạt động ổn định, đúng chiều quay và đạt hiệu suất tối ưu. Nếu cách đấu dây motor không chổi than không đúng, motor có thể không quay hoặc quay ngược chiều, rung lắc mạnh hoặc gây hư hỏng bộ điều khiển và các linh kiện liên quan. Bên cạnh đó, đấu dây chuẩn còn giúp mô tô điện không chổi than phát huy tối đa công suất, giảm tổn hao điện năng và kéo dài tuổi thọ trong quá trình sử dụng.

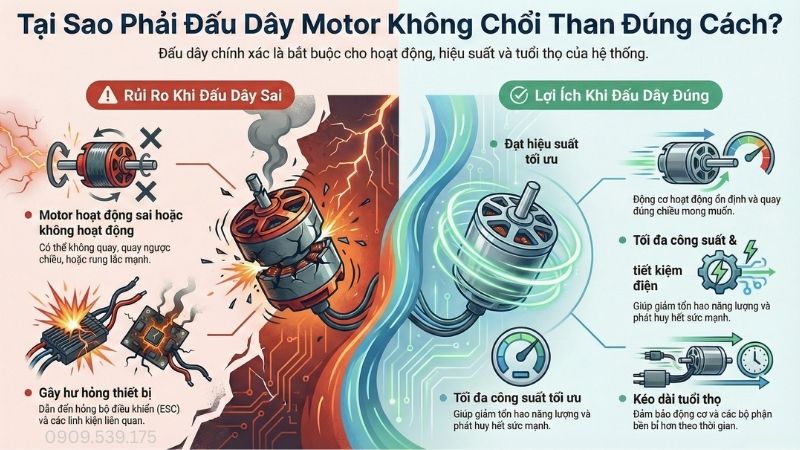

Tầm quan trọng khi đấu dây motor không chổi than.
Đối với các ứng dụng đòi hỏi độ chính xác cao như robot hay thiết bị y tế, việc đấu dây không chỉ ảnh hưởng đến hiệu suất mà còn trực tiếp đến độ an toàn của toàn bộ hệ thống. Sai sót trong đấu nối có thể dẫn đến hậu quả nghiêm trọng.
Dụng cụ cần thiết khi đấu dây motor không chổi than
Trước khi bắt tay vào thực hiện cách đấu dây motor không chổi than, việc chuẩn bị đầy đủ dụng cụ cần thiết sẽ giúp quá trình lắp đặt diễn ra thuận lợi, chính xác và an toàn hơn. Dưới đây là những dụng cụ cơ bản bạn nên có để việc đấu dây motor không chổi than đạt hiệu quả cao và hạn chế tối đa các sự cố kỹ thuật phát sinh trong quá trình sử dụng.
Bộ điều khiển ESC (Electronic Speed Controller): Thiết bị bắt buộc để điều khiển tốc độ và chiều quay của motor không chổi than. ESC chuyển đổi tín hiệu điều khiển thành dòng điện pha cung cấp cho motor.
Nguồn điện hoặc pin phù hợp: Đảm bảo đúng điện áp và dòng điện theo thông số của motor và ESC. Nguồn cung cấp phải ổn định, tránh sụt áp gây ảnh hưởng đến hiệu suất.
Dây điện chịu tải tốt: Dùng để kết nối motor, ESC và nguồn điện, giúp dòng điện truyền ổn định và an toàn. Tiết diện dây phải đủ lớn để tránh quá nhiệt và sụt áp.
Mỏ hàn và thiếc hàn: Hỗ trợ hàn chắc các mối nối dây, hạn chế tình trạng tiếp xúc kém và tối ưu hóa dẫn điện.
Kìm cắt dây, kìm tuốt dây: Giúp xử lý đầu dây gọn gàng, đúng kỹ thuật, đảm bảo không có sợi đồng thừa gây chập mạch.
Băng keo điện hoặc ống co nhiệt: Dùng để cách điện và bảo vệ các mối nối sau khi đấu dây, ngăn ngừa chạm chập và chống ẩm.
Tua vít và dụng cụ cố định: Hỗ trợ lắp đặt motor và ESC vào vị trí chắc chắn, đảm bảo không bị rung lắc trong quá trình vận hành.
Đồng hồ đo điện (VOM): Kiểm tra điện áp, dòng điện, điện trở và đảm bảo kết nối đúng trước khi vận hành, phát hiện sớm các lỗi về điện.

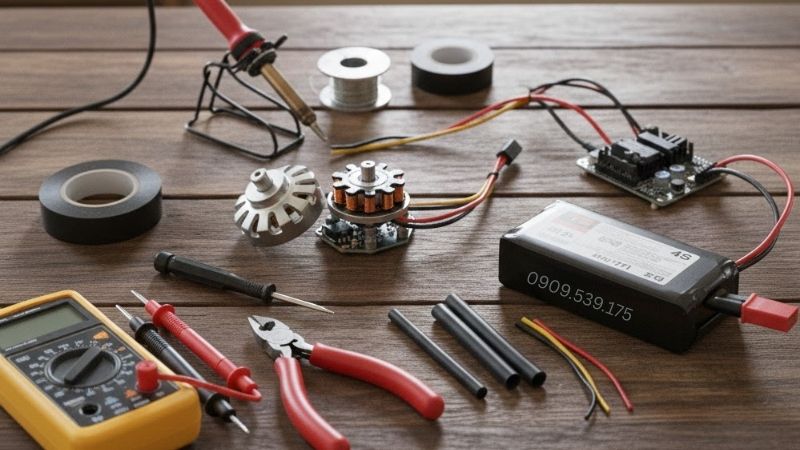

Dụng cụ cần thiết khi đấu dây motor không chổi than.
Cách đấu dây motor không chổi than chuẩn kỹ thuật
Cách đấu dây motor không chổi than đúng kỹ thuật không chỉ giúp motor vận hành ổn định, êm ái và bền bỉ theo thời gian mà còn hạn chế tối đa các sự cố về điện, đảm bảo an toàn cho người sử dụng và toàn bộ hệ thống trong quá trình hoạt động lâu dài. Đội ngũ kỹ thuật viên của Motordien.vn, với kinh nghiệm kế thừa từ Thành Thái Motor, luôn áp dụng quy trình chuẩn để tối ưu hóa hiệu suất.
Bước 1: Xác định loại motor và mục đích sử dụng
Trước khi đấu dây, bạn cần xác định rõ motor đang dùng thuộc nhóm nào, đặc biệt với các hệ thống động cơ điện công nghiệp (motor điện công nghiệp), vì mỗi ứng dụng sẽ có yêu cầu khác nhau về công suất, điện áp và độ bền. Việc hiểu rõ mục đích sử dụng ngay từ đầu giúp tránh lựa chọn sai, nhất là khi hướng đến motor điện tốt nhất cho hệ thống vận hành lâu dài, đồng thời xác định các tiêu chuẩn như cấp hiệu suất IE1, IE2, IE3 hoặc tiêu chuẩn bảo vệ IP54, IP55.
Bước 2: Kiểm tra cấu tạo và sơ đồ cuộn dây
Người lắp đặt nên tham khảo sơ đồ quấn motor không chổi than brushless để nắm rõ cấu trúc cuộn dây, số pha và nguyên lý hoạt động bên trong motor. Bước này đặc biệt quan trọng với các dòng động cơ điện nhập khẩu, vì tiêu chuẩn đấu nối thường yêu cầu độ chính xác cao hơn so với motor thông thường và có thể liên quan đến các tiêu chuẩn quốc tế như IEC.
Bước 3: Đấu dây motor với bộ điều khiển ESC
Tiến hành kết nối ba dây pha của motor vào ESC theo đúng kỹ thuật, đảm bảo các mối nối chắc chắn và tiếp xúc tốt. Với các hệ thống sử dụng motor điện 220v (mô tơ điện 220v) hoặc motor điện pha 220v, cần kiểm tra kỹ thông số tương thích để tránh quá tải hoặc gây hư hỏng linh kiện. Ba dây pha này sẽ được ESC điều khiển bằng phương pháp điều chế độ rộng xung (PWM).

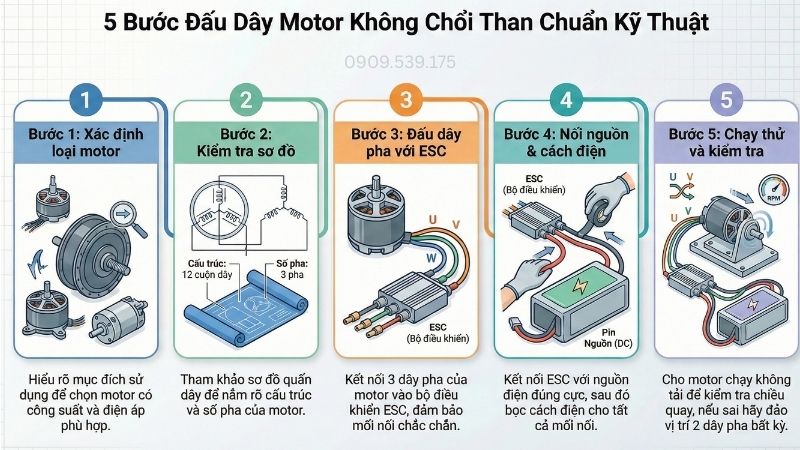

5 bước đấu dây motor không chổi than chuẩn kỹ thuật.
Bước 4: Đấu nguồn và hoàn thiện cách điện
Sau khi đấu dây pha, bạn kết nối ESC với nguồn điện, chú ý đúng cực và đúng điện áp. Tất cả mối nối cần được hàn chắc, bọc ống co nhiệt hoặc băng keo điện để đảm bảo an toàn, đặc biệt trong các hệ thống lựa chọn theo tiêu chí động cơ điện giá rẻ nhưng vẫn cần vận hành ổn định. Đảm bảo dây tiếp địa được kết nối đúng cách để phòng tránh sự cố điện giật.
Bước 5: Chạy thử và kiểm tra tổng thể
Cuối cùng, cho motor chạy thử ở chế độ không tải để kiểm tra chiều quay, độ ổn định và nhiệt độ. Nếu motor quay chưa đúng hướng, chỉ cần đảo vị trí hai dây pha là có thể điều chỉnh dễ dàng, giúp hệ thống đạt hiệu suất tối ưu và đáp ứng yêu cầu sử dụng thực tế. Ngoài ra, hãy kiểm tra độ rung và tiếng ồn bất thường để đảm bảo không có lỗi cơ khí hoặc điện.
Để đảm bảo hiệu suất tối đa và an toàn lâu dài, hãy luôn ưu tiên sử dụng các linh kiện chính hãng và tuân thủ chặt chẽ hướng dẫn của nhà sản xuất khi đấu dây. Việc tiết kiệm chi phí bằng cách dùng vật tư kém chất lượng có thể dẫn đến những sự cố nghiêm trọng, gây tổn thất lớn hơn về sau.
Những sai lầm thường gặp khi đấu dây motor không chổi than
Trong cách đấu dây motor không chổi than, nhiều người thường mắc phải những sai lầm cơ bản khiến motor hoạt động kém hiệu quả, nhanh hư hỏng hoặc tiềm ẩn nguy cơ mất an toàn, đặc biệt khi không nắm rõ các nguyên tắc kỹ thuật cần thiết.
Sử dụng dây dẫn có tiết diện quá nhỏ so với dòng điện định mức của motor, khiến điện áp bị sụt giảm trong quá trình truyền tải, motor hoạt động không đủ công suất và dây dẫn dễ bị nóng lên nhanh chóng, tiềm ẩn nguy cơ chảy lớp cách điện và gây chập cháy.
Các mối nối dây không chắc chắn hoặc tiếp xúc kém, do không sử dụng đầu cos kẹp chuyên dụng hoặc hàn chì không đúng kỹ thuật, làm dòng điện truyền qua không đều và dễ phát sinh tia lửa điện, gây ra sụt áp cục bộ và giảm hiệu suất.
Không bọc cách điện cẩn thận giữa các pha dây, đặc biệt với motor công suất lớn, điều này rất dễ gây hiện tượng chạm pha, ảnh hưởng trực tiếp đến ESC và toàn bộ hệ thống điện.
Kéo căng dây hoặc uốn gập dây quá mức trong quá trình lắp đặt, có thể làm đứt gãy lõi đồng bên trong mà mắt thường khó phát hiện, gây ra lỗi ngắt quãng khi vận hành hoặc hỏng hóc vĩnh viễn.
Không kiểm tra, đo đạc lại điện áp và dòng điện trước khi cho motor chạy thử, dẫn đến nguy cơ phát sinh sự cố ngay từ lần vận hành đầu tiên, gây hỏng motor hoặc các linh kiện liên quan, thậm chí là nguy hiểm cho người vận hành.

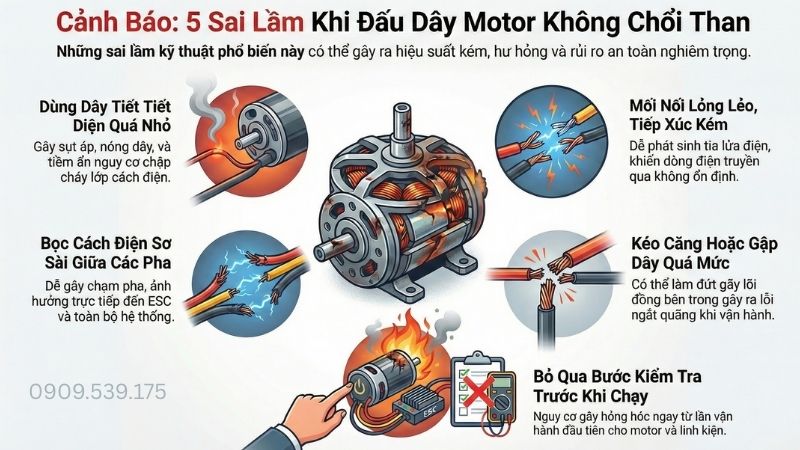

Những sai lầm thường gặp khi đấu dây motor không chổi than.
Xử lý nhiễu tín hiệu khi đấu nối motor công suất lớn
Trong một dự án lắp đặt hệ thống máy bơm công nghiệp, đội ngũ kỹ thuật của Motordien.vn đã thực hiện đấu nối motor không chổi than công suất lớn với khoảng cách từ tủ điều khiển đến động cơ lên tới 50 mét. Do đường dây dài, hệ thống gặp hiện tượng nhiễu tín hiệu cảm biến Hall, khiến motor vận hành không ổn định và khó duy trì tốc độ theo yêu cầu, ảnh hưởng trực tiếp đến hiệu suất làm việc chung.
Để xử lý vấn đề này, đội ngũ đã sử dụng cáp tín hiệu chống nhiễu chuyên dụng kết hợp lắp thêm bộ lọc tại đầu vào bộ điều khiển. Sau khi hoàn thiện, hệ thống vận hành ổn định hơn rõ rệt, tốc độ được kiểm soát chính xác ngay cả khi tải thay đổi. Nhờ áp dụng đúng kỹ thuật đấu nối và tuân thủ sơ đồ quấn motor không chổi than brushless, doanh nghiệp không chỉ cải thiện hiệu suất mà còn tiết kiệm đáng kể chi phí điện năng trong quá trình vận hành.
Khi đối mặt với các vấn đề nhiễu tín hiệu trong hệ thống động cơ, đặc biệt là với đường dây dài hoặc môi trường có nhiều thiết bị điện tử khác, việc sử dụng cáp tín hiệu chống nhiễu và bộ lọc chuyên dụng là giải pháp hiệu quả. Điều này không chỉ cải thiện độ tin cậy mà còn bảo vệ các linh kiện nhạy cảm khỏi hư hỏng.
