Các phương pháp khởi động động cơ điện 3 pha chuẩn kỹ thuật

Các phương pháp khởi động động cơ điện 3 pha là giải pháp kỹ thuật nhằm kiểm soát dòng điện khởi động và bảo vệ hệ thống. Việc áp dụng đúng kỹ thuật giúp motor điện tránh sụt áp đột ngột và giảm thiểu sốc cơ khí. Đây là yếu tố cốt lõi giúp tối ưu hóa hiệu suất vận hành cho mọi loại động cơ điện công nghiệp hiện nay.

Tìm hiểu các phương pháp khởi động động cơ điện 3 pha để tối ưu hóa hệ thống vận hành

• Giảm dòng điện khởi động giúp bảo vệ toàn bộ hệ thống lưới điện công nghiệp và tránh hư hỏng thiết bị đi kèm.
• Lựa chọn giải pháp phù hợp dựa trên công suất thiết bị và đặc tính tải cơ khí cụ thể.
• Biến tần mang lại khả năng điều khiển tối ưu nhất nhưng đòi hỏi chi phí đầu tư ban đầu cao hơn các phương pháp khác.
• Mạch khởi động trực tiếp chỉ phù hợp cho động cơ công suất nhỏ để tránh sụt áp cục bộ trên đường dây.

Để giúp bạn nắm vững kiến thức chuyên môn trước khi vận hành thực tế, dưới đây là phân tích chi tiết từ đội ngũ kỹ thuật viên của Motordien.vn.

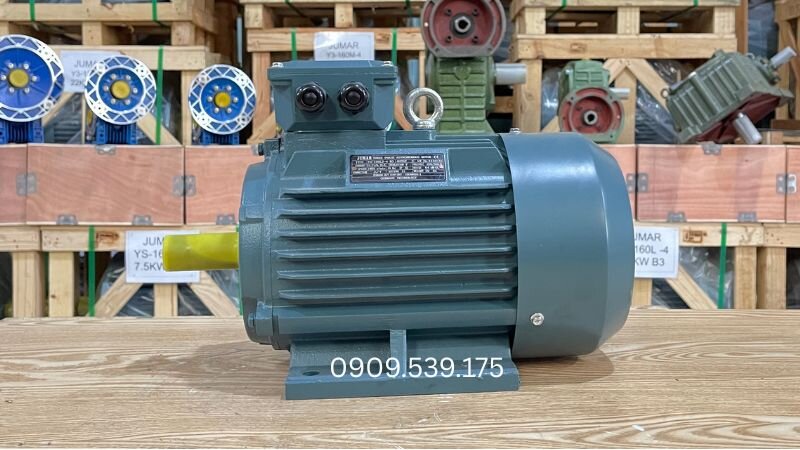

Tại sao cần dùng các phương pháp khởi động động cơ điện 3 pha?

Khi cấp điện, dòng điện khởi động của mô tơ điện tăng cao để chuyển motor điện từ trạng thái đứng yên sang trạng thái quay. Hiện tượng vật lý này gây ra những tác động trực tiếp lên hệ thống điện và cơ khí của nhà xưởng.

Để hiểu rõ hơn về mặt toán học, chúng ta có công thức tính dòng khởi động trực tiếp:

I_kd = K_kd * I_dm

Trong đó hệ số khởi động thường dao động từ 5 đến 7 lần dòng định mức. Khi dòng điện tăng vọt, sụt áp trên đường dây truyền tải tăng nhanh theo công thức sau:

Delta U = I * R

Điều này làm giảm điện áp đột ngột, gây mất ổn định cho các thiết bị tự động hóa nhạy cảm xung quanh. Về mặt cơ học, mô-men quay tăng đột ngột tạo ra lực xoắn cực lớn tác động lên trục motor điện công nghiệp.

Lực này phá hủy dần các khớp nối mềm, trục truyền động và dây đai răng của máy móc. Nhiệt năng sinh ra trong quá trình khởi động kéo dài tuân theo định luật vật lý:

Q = I^2 * R * t

Nhiệt lượng lớn tích tụ trong thời gian ngắn làm thoái hóa nhanh chóng lớp sơn cách điện của cuộn dây stator. Điều này dễ dẫn đến nguy cơ cháy nổ hoặc chập pha nghiêm trọng.

Đội ngũ kỹ thuật viên tại Motordien.vn sở hữu kinh nghiệm dày dặn kế thừa từ Thành Thái Motor khuyến nghị doanh nghiệp cần tính toán kỹ thông số dòng khởi động. Việc này giúp giảm thiểu tối đa sự cố mất pha hoặc cháy cuộn dây do quá nhiệt trong những giây đầu tiên vận hành motor điện.

Các phương pháp khởi động động cơ điện 3 pha phổ biến

Trong thực tế sử dụng, có nhiều phương pháp khởi động động cơ điện 3 pha giúp hạn chế dòng khởi động và đảm bảo hệ thống vận hành an toàn. Dưới đây là các phương pháp khởi động động cơ điện 3 pha phổ biến thường được các đơn vị cung cấp và lắp đặt áp dụng.

Mỗi giải pháp kỹ thuật đều có những ưu điểm, nhược điểm và dải công suất áp dụng riêng biệt. Việc hiểu rõ từng mạch điện giúp tối ưu hóa chi phí khi mua motor điện công nghiệp cho nhà máy.

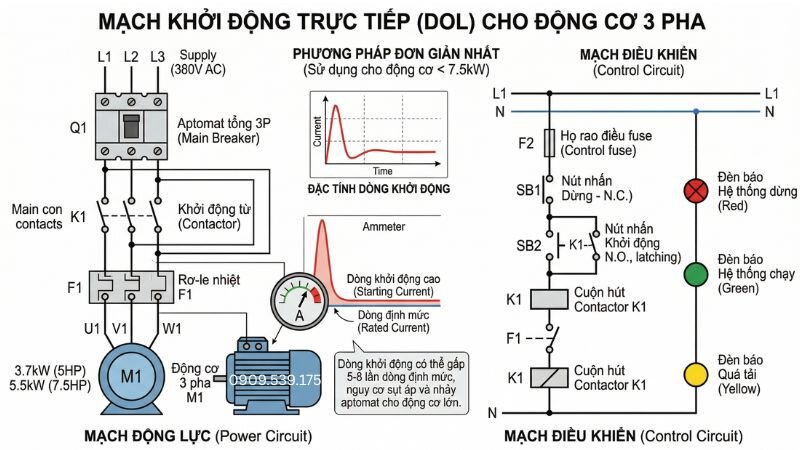

Mạch khởi động trực tiếp động cơ 3 pha

Phương pháp này cấp điện trực tiếp vào động cơ thông qua khởi động từ, phù hợp với các động cơ điện giá rẻ hoặc động cơ 3 pha công suất nhỏ dưới 7.5kW. Với các motor công suất lớn, dòng khởi động cao dễ gây quá tải và làm nhảy thiết bị bảo vệ.

Khi lựa chọn động cơ điện công nghiệp công suất nhỏ, người dùng nên tính toán và chọn aptomat phù hợp để đảm bảo vận hành an toàn và ổn định. Sơ đồ mạch khởi động trực tiếp động cơ 3 pha bao gồm thiết bị bảo vệ chính là aptomat phối hợp với công tắc tơ đóng cắt lực.

Dòng điện khởi động lúc này đạt giá trị đỉnh theo công thức:

I_kd = I_dm * (5 div 7)

Giá trị dòng điện quá lớn này có thể làm sụt áp nghiêm trọng tại các nhà xưởng có trạm biến áp nhỏ. Ưu điểm của mạch này là thiết kế đơn giản, kích thước tủ điện nhỏ gọn và chi phí lắp đặt cực kỳ tiết kiệm.

Tuy nhiên, nhược điểm lớn nhất là không kiểm soát được dòng khởi động và gây mài mòn cơ khí nhanh chóng. Các khớp nối truyền động phải chịu lực giật mạnh mỗi khi hệ thống đóng điện trực tiếp.

Khi quý khách cần mua motor hoặc nhận tư vấn thiết kế tủ điều khiển tối ưu, hãy liên hệ ngay với Motordien.vn qua hotline 0969 085 109 để nhận bảng giá motor điện cạnh tranh nhất.

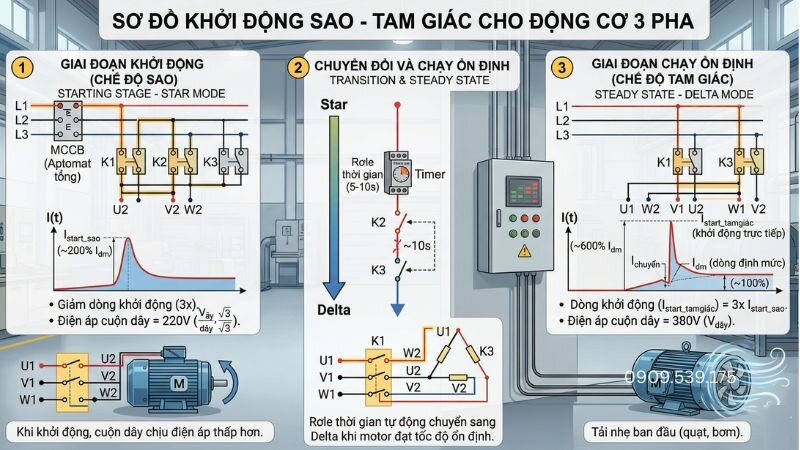

Phương pháp khởi động Sao – Tam giác

Phương pháp này sử dụng cách đấu nối chuyển đổi từ chế độ sao sang tam giác nhằm giảm điện áp cấp vào cuộn dây trong thời điểm khởi động. Các phương pháp khởi động động cơ điện 3 pha điện áp 380V hoặc 660V thường ưu tiên giải pháp này.

Nhờ nguyên lý này, dòng điện khởi động có thể giảm xuống khoảng 3 lần so với khởi động trực tiếp, giúp hạn chế sụt áp và bảo vệ hệ thống điện. Khi khởi động, hệ thống tiếp điểm đóng cuộn dây stator theo hình sao làm điện áp pha giảm đi căn ba lần:

U_p = U_d / sqrt{3}

Mối quan hệ giữa dòng khởi động đấu sao và đấu tam giác được biểu diễn qua công thức:

I_Y = I_{Delta} / 3

Sau khi động cơ tăng tốc đạt tốc độ trung bình, timer điều khiển tự động chuyển đổi sang cấu hình đấu tam giác thông thường. Tuy nhiên, phương pháp sao – tam giác chỉ phù hợp với các động cơ khởi động trong điều kiện không tải hoặc tải nhẹ ban đầu.

Khi tải lớn ngay từ đầu, mô-men khởi động sẽ không đủ để vận hành. Vì vậy, khi lắp đặt, khách hàng nên yêu cầu đơn vị cung cấp hoặc đại lý bán mô tơ điện thiết kế tủ điện sao – tam giác phù hợp để đảm bảo hiệu quả vận hành và độ bền cho thiết bị.

Mô-men khởi động của động cơ khi đấu sao cũng giảm đi ba lần so với khi đấu tam giác:

M_Y = M_{Delta} / 3

Do đó, nếu hệ thống băng tải mang đầy tải lúc khởi động, mô tơ điện sẽ không thể quay và dẫn đến cháy cuộn dây do kẹt rotor.

Để áp dụng phương pháp này, động cơ điện của bạn phải hoạt động bình thường ở chế độ tam giác tại điện áp nguồn lưới tương ứng. Ví dụ, với nguồn lưới 380V, mô tơ điện phải có thông số cuộn dây là 380V/660V ký hiệu tam giác/sao thì mới sử dụng được tủ điều khiển sao – tam giác.

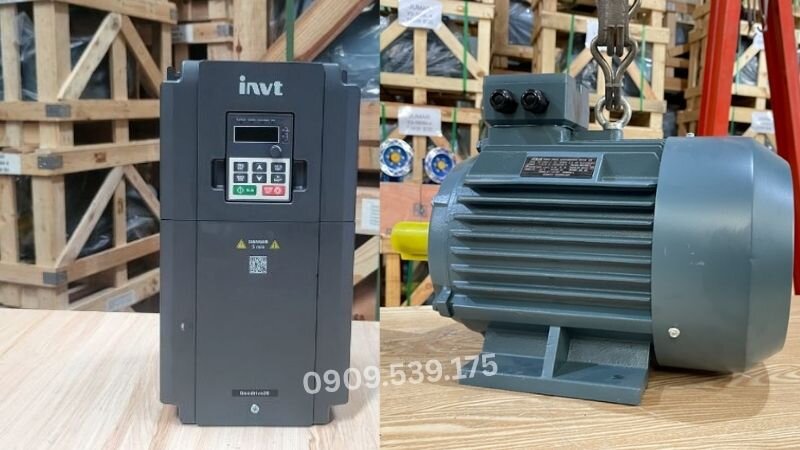

Khởi động bằng biến tần

Các phương pháp khởi động động cơ điện 3 pha qua biến tần để điều chỉnh tần số và điện áp, giúp động cơ tăng tốc từ từ thay vì khởi động đột ngột. Nhờ đó, dòng khởi động luôn được kiểm soát ở mức thấp, hạn chế sốc điện và bảo vệ tốt cho hệ thống.

Biến tần thực hiện chuyển đổi nguồn xoay chiều ngõ vào thành nguồn điện một chiều trung gian. Sau đó, mạch nghịch lưu IGBT biến đổi ngược lại thành nguồn xoay chiều có tần số và điện áp tùy ý.

Trong quá trình khởi động, tần số dòng điện tăng dần từ 0Hz đến 50Hz, khống chế dòng khởi động không vượt quá trị số định mức:

I_kd le I_dm

Đây là giải pháp kiểm soát dòng điện ưu việt nhất, hoàn toàn triệt tiêu hiện tượng sụt áp lưới điện nhà xưởng. Giải pháp này đặc biệt phù hợp với các thiết bị cần kiểm soát chính xác thông số vận hành như máy bơm, quạt, băng tải.

Khi ứng dụng biến tần cho motor điện 3 pha 220V, người dùng có thể dễ dàng cài đặt thời gian tăng hoặc giảm tốc theo nhu cầu, từ đó nâng cao hiệu suất làm việc, giảm hao phí điện năng và kéo dài tuổi thọ thiết bị.

Bên cạnh đó, biến tần cho phép nâng cao mô-men khởi động ở tần số thấp, giúp máy khởi động tải nặng vô cùng êm ái. Hệ thống giám sát của biến tần tự động ngắt nguồn khi phát hiện các lỗi kẹt rotor, quá nhiệt hoặc mất pha tức thời.

Khi quý khách hàng có nhu cầu mua motor điện pha 220v hoặc các dòng motor điện 220v chất lượng cao dùng cho biến tần, hãy liên hệ Zalo 0969085109 để được tư vấn thiết bị tương thích tốt nhất.

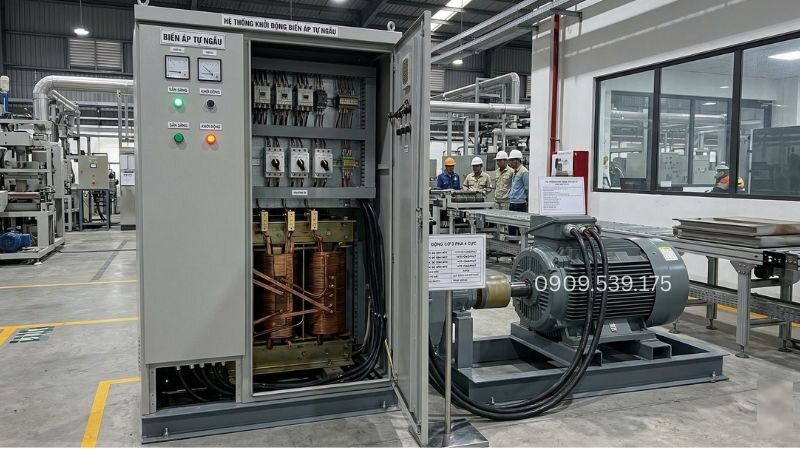

Khởi động bằng máy biến áp tự ngẫu

Phương pháp này sử dụng máy biến áp tự ngẫu để giảm điện áp cấp vào động cơ trong giai đoạn khởi động, từ đó hạn chế dòng điện tăng đột ngột. Nhờ có nhiều nấc điện áp điều chỉnh, hệ thống có thể tạo mô-men kéo phù hợp với từng mức tải, giúp động cơ khởi động êm và ổn định hơn.

Nguyên lý hoạt động dựa trên việc giảm điện áp cấp vào cuộn stator thông qua các cuộn dây hạ áp của máy biến áp tự ngẫu. Điện áp khởi động lúc này chỉ bằng một phần điện áp định mức của lưới.

Mô-men quay khởi động tỷ lệ thuận với bình phương điện áp đặt vào động cơ điện công nghiệp:

M_kd = k * U_kd^2

Bằng cách chuyển đổi các nấc điện áp đầu ra 50%, 65% hoặc 80%, kỹ thuật viên dễ dàng lựa chọn lực kéo phù hợp tải trọng. Phương pháp này thường được áp dụng cho các động cơ 3 pha 4 cực tốc độ khoảng 1470 vòng trên phút và các dòng motor công suất lớn.

Đặc biệt là các động cơ điện nhập khẩu hoặc yêu cầu vận hành tải nặng. Tuy nhiên, nhược điểm của phương pháp này là tủ điều khiển có kích thước lớn, chi phí đầu tư cao và lắp đặt phức tạp hơn so với các phương pháp khởi động khác.

Sau khi rotor đã quay ổn định đạt vận tốc cần thiết, mạch điều khiển tự động ngắt máy biến áp tự ngẫu ra ngoài. Lúc này, cuộn dây stator được kết nối trực tiếp vào nguồn điện lưới định mức để chạy hết công suất.

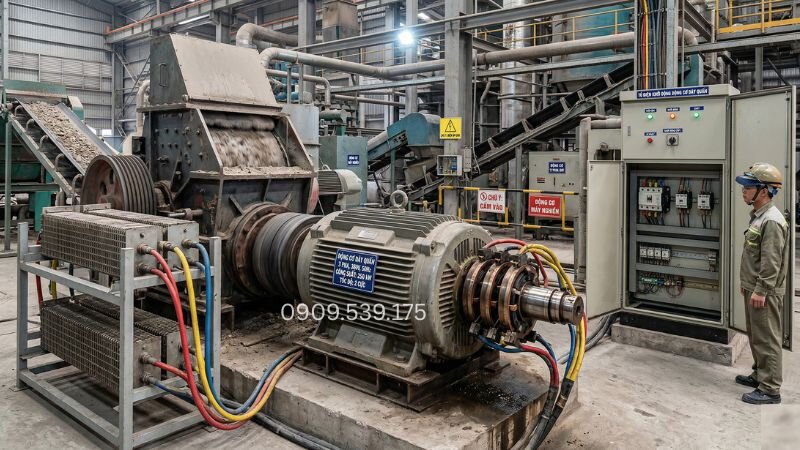

Khởi động bằng điện trở phụ rotor

Phương pháp này áp dụng cho động cơ rotor dây quấn, trong đó điện trở phụ được mắc vào mạch rotor nhằm giảm dòng khởi động và tăng mô-men kéo ban đầu. Nhờ vậy, động cơ có thể khởi động êm hơn và hạn chế sụt áp trong hệ thống điện.

Hệ thống chổi than kết hợp vành trượt dẫn dòng điện từ rotor ra bộ điện trở phụ ba pha bên ngoài tủ điện. Việc bổ sung điện trở phụ giúp tăng đáng kể mô-men xoắn ở dải tốc độ thấp.

Khi động cơ tăng dần vòng quay, bộ điều khiển cơ khí hoặc tiếp điểm contactor sẽ cắt dần từng cấp điện trở phụ ra khỏi mạch. Khi hoàn tất, mạch rotor được nối tắt hoàn chỉnh như một động cơ rotor lồng sóc thông thường.

Giải pháp này thường được sử dụng cho các thiết bị khởi động tải nặng như băng tải, máy nghiền hoặc các động cơ 3 pha công suất lớn như 2 cực, 8 cực. Tuy nhiên, để đảm bảo hiệu quả và an toàn, người dùng cần tính toán chính xác tải thực tế khi lựa chọn motor.

Từ đó chọn bộ điện trở có khả năng tỏa nhiệt phù hợp, tránh quá nhiệt và tăng độ bền cho hệ thống. Hiệu suất của phương pháp này rất cao đối với các tải nặng yêu cầu mô-men xoắn cực lớn ngay từ vạch xuất phát.

Để tối ưu hóa quá trình vận hành dòng động cơ rotor dây quấn, doanh nghiệp nên đầu tư các loại điện trở phụ chất lượng cao. Khả năng tỏa nhiệt tốt của bộ điện trở sẽ ngăn ngừa sự cố cháy nổ tủ điện điều khiển khi khởi động liên tục dưới tải trọng nặng.

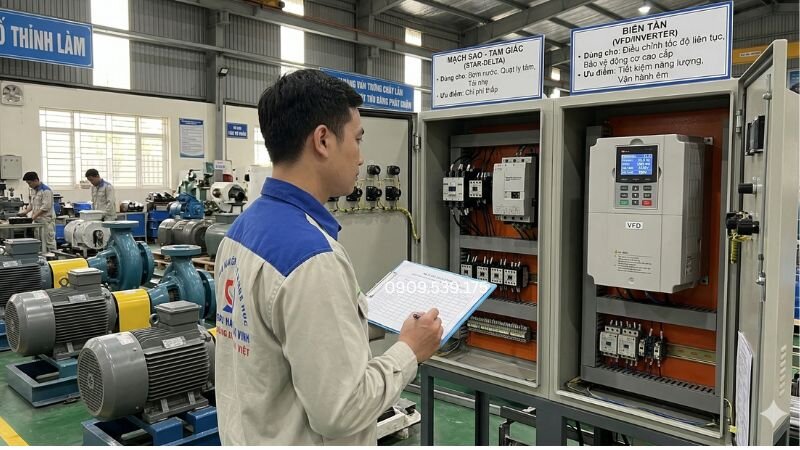

So sánh và cách chọn phương pháp khởi động phù hợp

Để lựa chọn phương pháp khởi động phù hợp, người dùng cần cân nhắc kỹ giữa công suất động cơ, đặc tính tải cơ khí và chi phí đầu tư cho hệ thống điều khiển, từ đó đảm bảo thiết bị vận hành ổn định, hạn chế rủi ro và tối ưu hiệu quả sử dụng lâu dài.

Mỗi ứng dụng thực tế đòi hỏi một sự cân bằng hoàn hảo giữa thông số bảo vệ lưới điện và khả năng kinh tế của doanh nghiệp. Chúng ta cần đánh giá toàn diện các tiêu chí kỹ thuật trước khi đưa ra quyết định lắp đặt.

Khi quý khách hàng muốn mua motor điện hay tìm kiếm nơi bán motor điện uy tín, việc am hiểu các phương pháp này sẽ giúp lựa chọn thiết bị đồng bộ tốt nhất. Tại Motordien.vn, chúng tôi không chỉ bán mô tơ điện chất lượng cao mà còn mang đến giải pháp trọn gói về hệ thống khởi động an toàn.

Đối với các dòng động cơ điện giá rẻ nhập khẩu chính hãng, việc kết hợp với mạch khởi động Sao – Tam giác hoặc biến tần sẽ mang lại độ bền cơ học cao nhất. Hãy liên hệ hotline 0969 085 109 để nhận tư vấn mua động cơ điện và các giải pháp điều khiển phù hợp.

Câu hỏi thường gặp

Kết luận

Tóm lại, việc lựa chọn các phương pháp khởi động động cơ điện 3 pha phù hợp đóng vai trò rất quan trọng trong việc đảm bảo hiệu suất vận hành, giảm dòng khởi động và bảo vệ hệ thống điện. Tùy theo công suất, điều kiện tải và yêu cầu sử dụng, người dùng có thể cân nhắc các giải pháp như khởi động trực tiếp, sao – tam giác, biến tần hay điện trở phụ rotor.
