Tìm hiểu tất tần tật các kí hiệu động cơ điện hiện nay
Để vận hành và lựa chọn động cơ điện (motor điện) một cách hiệu quả, việc hiểu rõ các ký hiệu trên sản phẩm là vô cùng cần thiết. Những ký hiệu này cung cấp thông tin quan trọng về công suất, điện áp, tần số, tốc độ và nhiều thông số kỹ thuật khác. Cùng Motordien.vn tìm hiểu chi tiết về các ký hiệu này để đưa ra quyết định phù hợp nhất cho nhu cầu sử dụng của bạn.

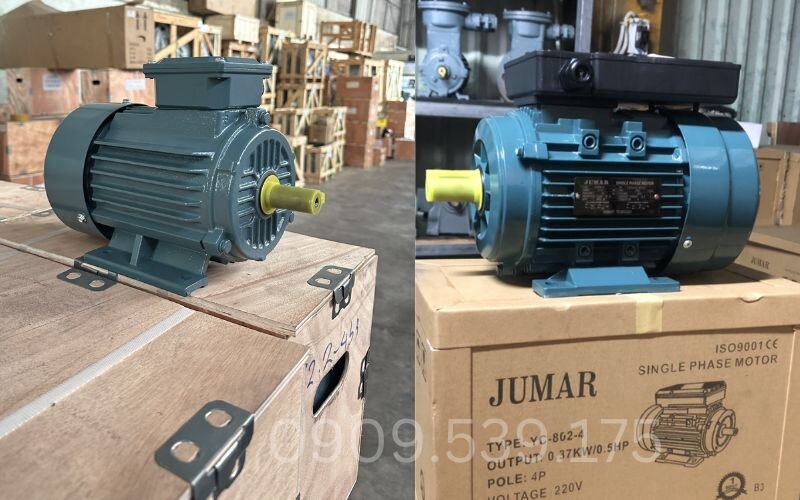

Ký hiệu động cơ điện theo loại pha
Các động cơ điện được phân loại phổ biến theo số pha, bao gồm động cơ 1 pha và động cơ 3 pha, mỗi loại có những ký hiệu đặc trưng riêng.

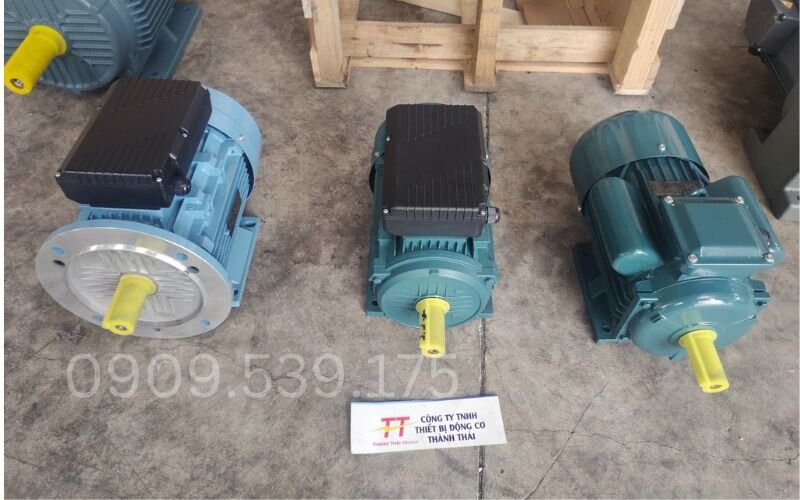

Ký hiệu động cơ điện 1 pha
Động cơ điện 1 pha thường được ứng dụng trong các thiết bị công suất nhỏ như đồ dùng gia đình hoặc máy móc công cụ cỡ nhỏ. Các thông số chính trên nhãn động cơ 1 pha bao gồm:
- Ký hiệu Công suất (P): Biểu thị khả năng làm việc định mức của động cơ, thường tính bằng mã lực (Hp), ví dụ 0.5 Hp, 1 Hp, 2 Hp.
- Ký hiệu Điện áp (U): Thể hiện mức điện áp danh định mà động cơ yêu cầu để hoạt động ổn định, phổ biến như 110V, 220V, 380V.
- Ký hiệu Tần số (f): Chỉ tần số của dòng điện xoay chiều cung cấp cho động cơ, thông thường là 50Hz hoặc 60Hz.
- Ký hiệu Tốc độ (n): Đại diện cho tốc độ quay định mức của trục động cơ, được đo bằng vòng/phút (rpm).
- Ký hiệu Hiệu suất (η): Cho biết khả năng chuyển đổi điện năng thành cơ năng của động cơ, thường được biểu thị bằng phần trăm.
- Ký hiệu Hệ số công suất (cos φ): Phản ánh hiệu quả sử dụng điện năng của động cơ trong điều kiện định mức.
- Ký hiệu Dòng điện (I): Chỉ cường độ dòng điện định mức mà động cơ tiêu thụ khi hoạt động ổn định.
- Ký hiệu Dòng quá tải (FLA): Giá trị dòng điện tối đa mà động cơ có thể chịu đựng khi hoạt động quá tải.
- Ký hiệu Cấp cách điện (Ins. Class): Thể hiện khả năng chịu nhiệt của vật liệu cách điện bên trong động cơ.
- Ký hiệu Cấp bảo vệ (IP): Chỉ mức độ bảo vệ của vỏ động cơ khỏi bụi bẩn và nước xâm nhập.

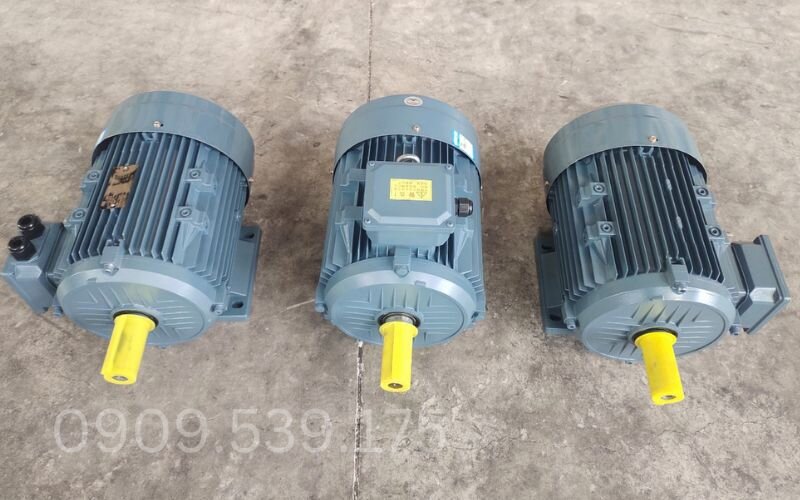

Ký hiệu động cơ điện 3 pha
Động cơ điện 3 pha là lựa chọn phổ biến trong công nghiệp do khả năng cung cấp công suất lớn và hoạt động ổn định. Các ký hiệu cơ bản trên động cơ 3 pha bao gồm:
- Tên động cơ (Motor Name): Mã hiệu hoặc tên thương hiệu của sản phẩm, ví dụ JUMAR.
- Công suất (P): Thể hiện sức mạnh định mức của động cơ, thường được ghi bằng kW hoặc Hp, ví dụ 3.7kW – 5Hp, 7.5kW – 10Hp.
- Điện áp (U): Mức điện áp làm việc yêu cầu của động cơ, thường là 220V, 380V, 660V tùy theo hệ thống điện.
- Tần số (f): Tần số dòng điện xoay chiều cấp cho động cơ, phổ biến là 50Hz hoặc 60Hz.
- Tốc độ (n): Tốc độ quay định mức của trục động cơ, được tính bằng vòng/phút (rpm).
- Hiệu suất (η): Chỉ ra phần trăm điện năng được chuyển đổi thành cơ năng hữu ích.
- Hệ số công suất (cos φ): Đại diện cho hiệu quả sử dụng năng lượng điện của động cơ.
- Dòng điện (I): Cường độ dòng điện định mức mà động cơ tiêu thụ trong quá trình hoạt động.
- Dòng quá tải (FLA): Dòng điện tối đa mà động cơ có thể duy trì trong điều kiện quá tải.
- Cấp cách điện (Ins. Class): Biểu thị khả năng chịu nhiệt độ cao của vật liệu cách điện.
- Cấp bảo vệ (IP): Mức độ bảo vệ chống lại sự xâm nhập của vật thể rắn và nước vào bên trong động cơ.
- Trục (Shaft): Kích thước hoặc đường kính của trục quay động cơ, quan trọng cho việc lắp đặt khớp nối.
Ký hiệu động cơ điện về số cực
Số cực điện từ trên động cơ quyết định trực tiếp đến tốc độ quay của rotor. Đây là một thông số cực kỳ quan trọng khi lựa chọn động cơ cho các ứng dụng cụ thể.

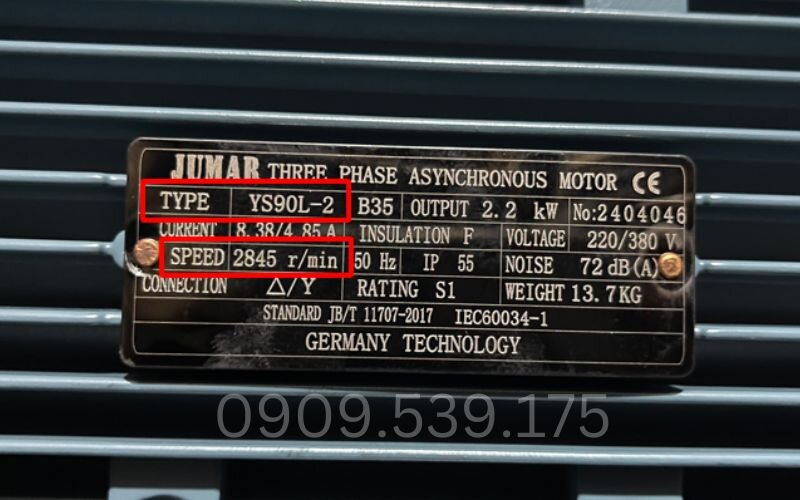

Động cơ 2 cực
- Ký hiệu: 2P
- Đặc điểm: Đạt tốc độ quay rất cao, phù hợp cho các ứng dụng yêu cầu vận tốc lớn như máy bơm ly tâm, quạt công suất cao, hoặc máy nén khí.

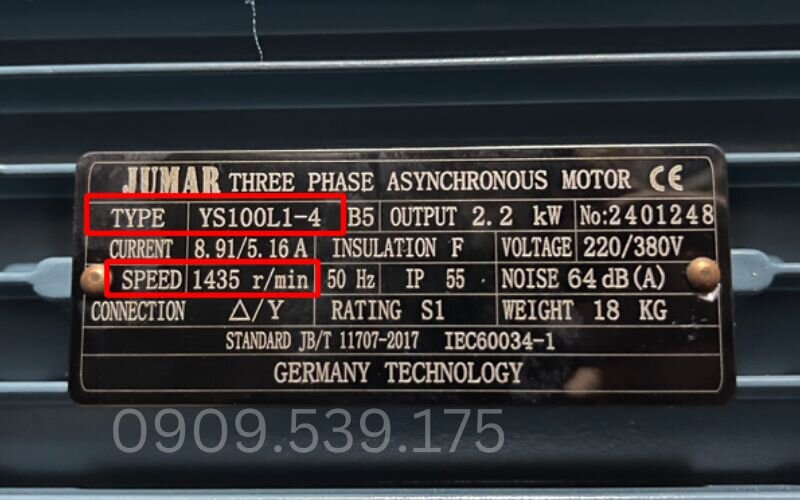

Động cơ 4 cực
- Ký hiệu: 4P
- Đặc điểm: Cung cấp tốc độ trung bình, là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp thông dụng như băng tải, máy khuấy trộn hoặc các hệ thống bơm nước.

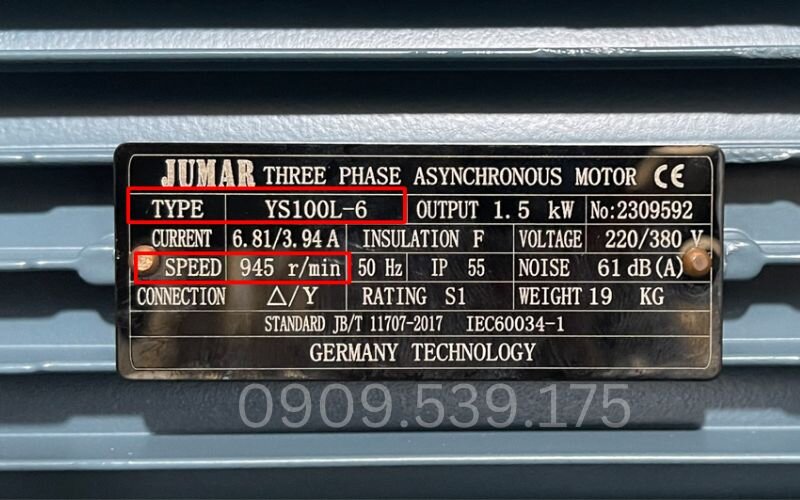

Động cơ 6 cực
- Ký hiệu: 6P
- Đặc điểm: Hoạt động ở tốc độ thấp hơn, thích hợp cho các ứng dụng đòi hỏi mô-men xoắn lớn như máy nghiền, thiết bị cẩu hoặc băng tải nặng.
Động cơ 8 cực
- Ký hiệu: 8P
- Đặc điểm: Đạt tốc độ rất thấp và cung cấp mô-men xoắn cực kỳ lớn, phù hợp cho các hệ thống như máy kéo, tời nặng hoặc máy nghiền vật liệu cứng.
Việc lựa chọn số cực phù hợp với yêu cầu về tốc độ và mô-men xoắn của ứng dụng là chìa khóa để đảm bảo hiệu suất vận hành tối ưu và tuổi thọ cho động cơ.
Ký hiệu động cơ điện về công suất và nguồn điện
Hiểu rõ các ký hiệu về công suất và nguồn điện giúp người dùng xác định khả năng làm việc của động cơ và loại nguồn điện cần cung cấp.
Ký hiệu Công suất (P)
- Ký hiệu: P
- Đơn vị: Kilowatt (kW) hoặc Mã lực (HP).
- Ví dụ: Động cơ 1.5kW, hoặc động cơ 5HP.
Công suất biểu thị khả năng chuyển đổi điện năng thành cơ năng hữu ích, ảnh hưởng trực tiếp đến khả năng tải của động cơ.
Ký hiệu Nguồn điện
- 1 pha (Single phase): Ký hiệu 1~. Ví dụ 1~220V cho động cơ hoạt động với điện áp 220V một pha.
- 3 pha (Three phase): Ký hiệu 3~. Ví dụ 3~380V hoặc 3~660V cho động cơ hoạt động với điện áp 380V hoặc 660V ba pha.
Ký hiệu này cho biết động cơ được thiết kế để kết nối với hệ thống điện một pha hay ba pha, đảm bảo tương thích với lưới điện.
Ký hiệu động cơ điện về hiệu suất tiết kiệm điện
Hiệu suất tiết kiệm điện là một chỉ số quan trọng, thể hiện mức độ hiệu quả năng lượng của động cơ, giúp người dùng lựa chọn sản phẩm thân thiện với môi trường và tối ưu chi phí vận hành.
Tiêu chuẩn hiệu suất EFF1, EFF2, EFF3 (tiêu chuẩn cũ của EU)
- EFF1: Đạt mức hiệu suất năng lượng cao nhất, tối ưu việc tiết kiệm điện.
- EFF2: Có hiệu suất năng lượng trung bình.
- EFF3: Đại diện cho mức hiệu suất thấp nhất trong nhóm này.
Ví dụ: Động cơ 1~220V, 1.5HP, EFF1 có nghĩa là động cơ một pha, điện áp 220V, công suất 1.5 mã lực, với hiệu suất tiết kiệm điện cao nhất theo tiêu chuẩn cũ.

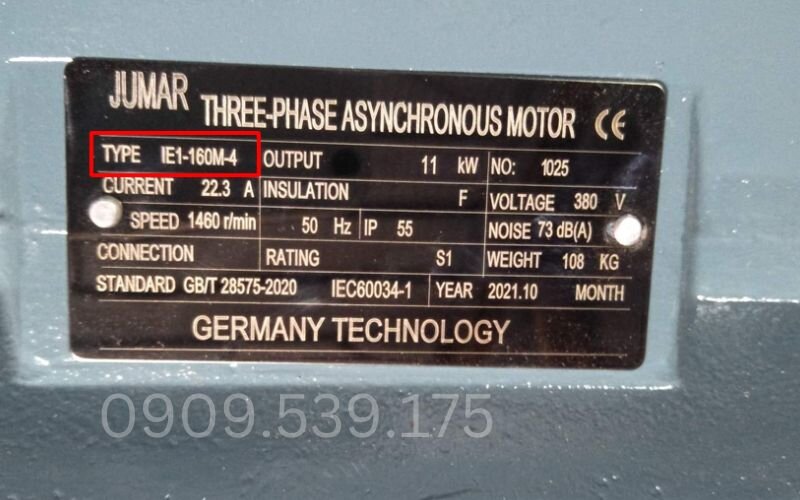

Tiêu chuẩn hiệu suất IE1, IE2, IE3 (tiêu chuẩn mới của EU và quốc tế)
- IE1 (Standard Efficiency): Mức hiệu suất cơ bản.
- IE2 (High Efficiency): Đạt hiệu suất cao hơn, tiết kiệm điện đáng kể.
- IE3 (Premium Efficiency): Mức hiệu suất cực cao, mang lại khả năng tiết kiệm năng lượng tối ưu nhất.
Ví dụ: Động cơ 3~380V, 5.5kW, IE3 chỉ động cơ ba pha, điện áp 380V, công suất 5.5kW, đạt mức hiệu suất tiết kiệm điện cực cao theo tiêu chuẩn hiện hành.
Các ký hiệu động cơ điện khác
Bên cạnh các thông số cơ bản, động cơ điện còn có nhiều ký hiệu khác cung cấp thông tin chi tiết về cấu tạo, tính năng và điều kiện vận hành.
Loại động cơ
- Động cơ không đồng bộ: Ký hiệu ASY (Asynchronous), đây là loại động cơ phổ biến nhất trong công nghiệp.
- Động cơ đồng bộ: Ký hiệu SYN (Synchronous), thường được dùng trong các ứng dụng yêu cầu tốc độ chính xác.
Kiểu bảo vệ
- Bảo vệ chống bụi và nước: Ký hiệu IP (Ingress Protection), theo sau là hai chữ số. Ví dụ: IP55 cho biết động cơ được bảo vệ chống bụi hoàn toàn và chống tia nước áp lực thấp từ mọi hướng.
- Bảo vệ chống nổ: Ký hiệu EX (Explosion-proof), chỉ định động cơ được thiết kế để hoạt động an toàn trong môi trường dễ cháy nổ.
Cách làm mát
- Làm mát bằng không khí: Ký hiệu IC (Cooling Method – International Code) theo sau là các chữ số, ví dụ IC411. Đây là phương pháp làm mát phổ biến bằng quạt gắn trên trục động cơ.
- Làm mát bằng nước: Ký hiệu ICW (Water Cooled), áp dụng cho các động cơ cần tản nhiệt hiệu quả cao trong môi trường đặc biệt.
Chế độ tải
- Tải nhẹ liên tục: Ký hiệu S1 (Continuous duty), động cơ có thể hoạt động liên tục với tải định mức mà không quá nhiệt.
- Tải nặng hoặc gián đoạn: Ký hiệu S2, S3, S6 (Short-time duty, Intermittent periodic duty, Continuous operation with intermittent load), chỉ các chế độ làm việc với chu kỳ tải khác nhau, thường có thời gian nghỉ để động cơ tản nhiệt.
Ví dụ minh họa
- Động cơ 3 pha, điện áp 380V, công suất 7.5kW, hiệu suất IE3, loại không đồng bộ, cấp bảo vệ IP55, làm mát bằng không khí (IC).
- Động cơ 1 pha, điện áp 220V, công suất 1.5HP, hiệu suất EFF1, loại đồng bộ, bảo vệ chống nổ EX, làm mát bằng nước ICW, chế độ tải nặng S2.
Việc nắm vững các ký hiệu này không chỉ giúp bạn lựa chọn đúng loại động cơ mà còn đảm bảo vận hành an toàn, tối ưu hiệu quả và phù hợp với đặc thù từng ứng dụng.
