Nắm Vững Cách Tính Dòng Định Mức Động Cơ 3 Pha Đơn Giản, Chính Xác

Trước khi đấu nối hệ thống truyền động, việc tính toán chính xác dòng định mức động cơ 3 pha là thiết yếu để đảm bảo an toàn và hiệu suất vận hành. Dòng định mức là cường độ dòng điện tối đa mà động cơ có thể chịu đựng liên tục, giúp lựa chọn thiết bị bảo vệ và dây cáp phù hợp, tránh quá tải và hư hỏng thiết bị, đồng thời tối ưu hóa chi phí đầu tư.

Những điểm chính về Cách tính dòng định mức động cơ 3 pha bạn cần biết:

• Dòng định mức là giới hạn vận hành an toàn của động cơ, thường được ghi rõ trên tem nhãn của motor điện.
• Tính toán dòng định mức chính xác giúp bảo vệ thiết bị điện, tối ưu chi phí dây dẫn và nâng cao hiệu suất hoạt động.
• Công thức cơ bản để tính dòng định mức là I = P / (√3 × U × cosφ × η), cần hiểu rõ từng thông số.
• Các yếu tố như tải trọng, tốc độ quay và chất lượng vật liệu lõi ảnh hưởng trực tiếp đến dòng điện thực tế khi motor vận hành.
• Việc lựa chọn các thiết bị bảo vệ như CB và rơ le nhiệt phù hợp dựa trên dòng định mức là crucial để đảm bảo an toàn cho toàn bộ hệ thống.

Để hiểu rõ hơn về từng khía cạnh này, hãy cùng Motordien.vn đi sâu vào phân tích chi tiết.

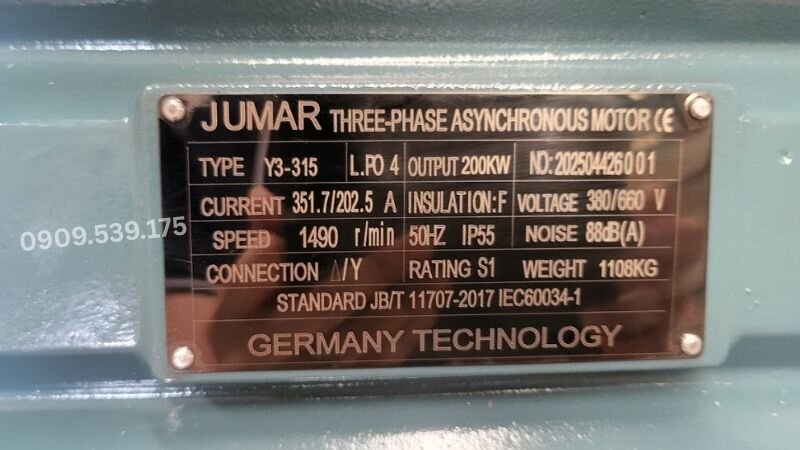

Dòng định mức động cơ 3 pha là gì?

Dòng điện định mức là cường độ dòng điện tối đa mà một động cơ điện 3 pha (motor điện 3 pha) có thể chịu đựng liên tục trong điều kiện làm việc bình thường mà không gây hư hỏng hay suy giảm lớp cách điện bên trong. Đây là thông số cực kỳ quan trọng, phản ánh giới hạn vận hành an toàn của thiết bị, được nhà sản xuất ghi rõ ràng trên tem nhãn của mô tơ điện 3 pha.

Thông số này áp dụng cho cả dòng máy dân dụng lẫn động cơ điện ba pha chuyên dụng cho tải nặng. Nắm vững khái niệm này là nền tảng để áp dụng cách tính dòng định mức động cơ 3 pha hiệu quả.

Dòng định mức là “chỉ số sức chịu đựng” của động cơ. Khi vận hành motor điện vượt quá dòng định mức trong thời gian dài, nhiệt độ cuộn dây sẽ tăng đột biến, dẫn đến lão hóa và phá hủy lớp cách điện, gây chập cháy động cơ.

Vì sao việc tính toán dòng định mức động cơ 3 pha lại quan trọng?

Việc tính toán không chính xác cường độ dòng điện định mức có thể gây ra nhiều rủi ro nghiêm trọng cho toàn bộ hệ thống máy móc trong xí nghiệp, từ hư hỏng thiết bị đến gián đoạn sản xuất. Chính vì vậy, việc xác định cách tính dòng định mức động cơ 3 pha không chỉ là yêu cầu kỹ thuật mà còn là yếu tố then chốt đảm bảo an toàn và hiệu quả vận hành.

• Bảo vệ thiết bị: Giúp lựa chọn đúng rơ le nhiệt, Aptomat (CB) và các thiết bị bảo vệ khác. Khi xảy ra sự cố như kẹt trục, quá tải, dòng điện tăng cao, các thiết bị này sẽ tự động ngắt để tránh cháy cuộn dây động cơ.
• Tối ưu chi phí: Chọn đúng kích thước dây cáp điện. Dây quá lớn gây lãng phí, trong khi dây quá nhỏ dễ sinh nhiệt, giảm tuổi thọ của dây và động cơ, đồng thời có thể gây ra nguy cơ cháy nổ.
• Nâng cao hiệu suất vận hành: Dòng điện được tính toán chuẩn giúp hệ thống hoạt động ổn định, giảm hao phí điện năng và tăng độ bền cho thiết bị. Điều này đặc biệt quan trọng với các động cơ điện công nghiệp hoạt động liên tục.
• Hỗ trợ mua sắm: Giúp bạn chọn đúng motor điện phù hợp với nhu cầu sử dụng và nguồn điện hiện có, đồng thời giúp đơn vị cung cấp tư vấn chính xác hơn, tránh mua sai công suất hoặc loại motor không phù hợp.

Công thức cách tính dòng định mức động cơ 3 pha chuẩn xác

Để xác định chính xác dòng điện của động cơ 3 pha, việc áp dụng đúng công thức tính toán là cực kỳ quan trọng trong thực tế. Không chỉ giúp đảm bảo an toàn vận hành, công thức này còn là cơ sở để lựa chọn thiết bị điện phù hợp và tối ưu hiệu suất hệ thống.

Công thức cách tính dòng định mức động cơ 3 pha là:

I = P / (√3 × U × cosφ × η)

Trong đó:

• P: Công suất định mức của động cơ 3 pha (W). Thông thường, công suất động cơ được ghi bằng kW, bạn cần đổi sang W (ví dụ: 1 kW = 1000 W).
• U: Điện áp lưới điện (V). Đối với động cơ 3 pha, điện áp phổ biến ở Việt Nam là 380V. Lưu ý rằng một số động cơ có thể vận hành ở 220V/380V (nối tam giác/nối sao).
• cosφ: Hệ số công suất (power factor). Đây là chỉ số thể hiện hiệu quả sử dụng điện năng, thường dao động từ 0.75 – 0.9. Hệ số công suất càng cao, động cơ sử dụng điện càng hiệu quả.
• η: Hiệu suất làm việc thực tế của động cơ (efficiency). Thường được biểu thị bằng phần trăm (ví dụ: 85%), cần đổi sang số thập phân (0.85). Hiệu suất càng cao, tổn thất năng lượng càng thấp.

Lưu ý quan trọng: Nếu sử dụng biến tần để vận hành các dòng động cơ 3 pha 220V (thường là động cơ 3 pha 220V/380V đấu tam giác ở 220V), thì dòng điện thực tế sẽ cao hơn so với khi chạy trực tiếp điện 3 pha 380V. Vì vậy cần tính toán dư tải khi chọn CB, dây điện và thiết bị bảo vệ để đảm bảo an toàn, tránh tình trạng quá tải không mong muốn.

Giải thích chi tiết các thông số trong công thức

Mỗi thành phần trong công thức tính dòng định mức đều đóng vai trò quan trọng và cần được hiểu rõ để đảm bảo tính toán chính xác. Sự hiểu biết này là cốt lõi để áp dụng đúng cách tính dòng định mức động cơ 3 pha trong mọi tình huống.

• Công suất P (Watt): Là công suất cơ học đầu ra trên trục động cơ. Thông số này thường được ghi trên tem nhãn với đơn vị kW hoặc HP (mã lực). Bạn cần chuyển đổi chính xác sang Watt trước khi tính toán.
• Điện áp U (Volt): Là điện áp dây của nguồn điện cấp cho động cơ. Với động cơ 3 pha, điện áp chuẩn tại Việt Nam là 380V. Một số động cơ nhỏ có thể sử dụng điện áp 220V khi được đấu nối đặc biệt (ví dụ, qua biến tần hoặc hệ thống riêng).
• Hệ số công suất cosφ: Đại diện cho mối quan hệ giữa công suất thực và công suất biểu kiến. Giá trị này phụ thuộc vào thiết kế động cơ, tải trọng và thường tăng khi tải trọng tăng. Để tính toán an toàn, có thể lấy giá trị trung bình từ 0.8 đến 0.85 nếu không có thông số cụ thể.
• Hiệu suất η: Là tỷ lệ giữa công suất cơ học đầu ra và công suất điện đầu vào. Động cơ hiện đại, đặc biệt là động cơ điện nhập khẩu với chuẩn hiệu suất cao (IE2, IE3), sẽ có hiệu suất cao hơn, giúp tiết kiệm điện năng và giảm dòng điện định mức.

Để đảm bảo an toàn tuyệt đối khi thiết kế hệ thống điện, luôn tham khảo thông số kỹ thuật cụ thể trên tem nhãn của motor điện. Việc lấy giá trị trung bình cho cosφ và η chỉ nên áp dụng khi không có thông tin chi tiết và luôn tính toán với một biên độ an toàn nhất định.

Các yếu tố ảnh hưởng đến dòng điện thực tế khi vận hành

Dòng điện thực tế khi vận hành của mô tơ điện chịu ảnh hưởng bởi nhiều yếu tố kỹ thuật, không chỉ dừng lại ở các thông số định mức. Nắm rõ những yếu tố này giúp bạn hiểu sâu hơn về hành vi của motor và cách tính dòng định mức động cơ 3 pha trong thực tế.

• Thiết kế tải trọng và tốc độ quay: Quyết định trực tiếp đến dòng điện của mô tơ 3 pha. Ví dụ, sự khác biệt về dòng khởi động và dòng vận hành giữa động cơ 3 pha 2 cực (tốc độ cao) và động cơ 3 pha 4 cực (tốc độ trung bình) là rất đáng kể. Động cơ cần nhiều dòng hơn để duy trì tốc độ và mô-men xoắn dưới tải nặng.
• Mức độ chịu tải: Từ các hệ thống lực kéo nặng cũng làm thay đổi dòng điện thực tế. Tiêu biểu như khi sử dụng động cơ băng tải 3 pha 380V hoặc motor điện 3 pha 8 cực cho các ứng dụng cần mô-men xoắn cao và tốc độ thấp, dòng điện sẽ biến đổi theo tải.
• Chất lượng vật liệu lõi và cuộn dây: Quyết định tính ổn định của dòng tải. Động cơ điện nhập khẩu quấn dây đồng nguyên chất giúp dòng tải ổn định, ít sinh nhiệt và hiệu suất cao. Ngược lại, động cơ 3 pha giá rẻ hoặc động cơ điện giá rẻ quấn dây nhôm sẽ tiêu thụ dòng điện cao hơn, dễ sinh nhiệt và giảm tuổi thọ.
• Điện áp và tần số cung cấp: Biến động điện áp (quá cao hoặc quá thấp) hoặc tần số không ổn định so với định mức đều ảnh hưởng đến dòng điện. Điện áp thấp có thể khiến động cơ phải kéo dòng cao hơn để duy trì công suất, gây nóng máy.

Ảnh hưởng của hệ số công suất (cosφ) và hiệu suất (η)

Hệ số công suất và hiệu suất là hai thông số kỹ thuật then chốt ảnh hưởng đến dòng điện định mức và tổng thể hiệu quả hoạt động của motor điện. Việc cải thiện các chỉ số này không chỉ giúp tối ưu hóa cách tính dòng định mức động cơ 3 pha mà còn mang lại lợi ích kinh tế đáng kể.

• Hệ số công suất (cosφ): Biểu thị mức độ sử dụng hiệu quả công suất tác dụng so với công suất biểu kiến. Động cơ làm việc ở chế độ không tải hoặc tải nhẹ thường có cosφ thấp, dẫn đến dòng điện cao hơn so với mức cần thiết cho công suất hữu ích, gây lãng phí năng lượng. Việc bù công suất phản kháng có thể cải thiện cosφ.
• Hiệu suất (η): Là tỷ lệ giữa công suất cơ học đầu ra và công suất điện đầu vào. Động cơ có hiệu suất cao hơn (ví dụ: động cơ đạt chuẩn IE3) sẽ chuyển đổi nhiều năng lượng điện thành công suất cơ học hơn, giảm tổn thất dưới dạng nhiệt. Điều này đồng nghĩa với việc động cơ yêu cầu dòng điện đầu vào thấp hơn cho cùng một công suất đầu ra.

Việc lựa chọn các loại motor điện tốt nhất với cosφ và η cao không chỉ giúp giảm dòng điện định mức mà còn kéo dài tuổi thọ thiết bị và tiết kiệm chi phí vận hành lâu dài.

Dòng định mức khác gì dòng khởi động và dòng không tải?

Để có cái nhìn toàn diện về cách tính dòng định mức động cơ 3 pha và ứng dụng trong thực tế, cần phân biệt rõ dòng định mức với hai khái niệm quan trọng khác: dòng khởi động và dòng không tải.

• Dòng định mức (Iđm): Là dòng điện mà động cơ tiêu thụ khi hoạt động ổn định ở công suất định mức và điện áp định mức. Đây là giá trị quan trọng nhất để lựa chọn thiết bị bảo vệ và dây dẫn.
• Dòng khởi động (Ikhởi động): Là dòng điện mà động cơ hút từ lưới điện ngay tại thời điểm bắt đầu khởi động. Dòng này thường rất lớn, gấp 5-7 lần dòng định mức, và chỉ tồn tại trong thời gian rất ngắn. Việc hiểu dòng khởi động giúp chọn Aptomat (CB) có khả năng chịu dòng xung cao mà không bị ngắt tức thời.
• Dòng không tải (Ikhông tải): Là dòng điện mà động cơ tiêu thụ khi không có tải trên trục (động cơ quay tự do). Dòng này thường nhỏ hơn nhiều so với dòng định mức (khoảng 20-40% Iđm) và chủ yếu phục vụ việc tạo từ trường và bù tổn thất ma sát.

Sự khác biệt này đặc biệt quan trọng khi bạn mua motor hoặc mua động cơ điện, bởi nó ảnh hưởng trực tiếp đến việc thiết kế tủ điện và chọn lựa các thiết bị đóng cắt, bảo vệ.

Bảng tham khảo dòng định mức phổ biến của động cơ 3 pha

Để hỗ trợ việc tính toán nhanh và lựa chọn thiết bị, Motordien.vn cung cấp bảng tham khảo dòng định mức (Iđm) cho các công suất động cơ 3 pha phổ biến, hoạt động ở điện áp 380V và 220V. Các giá trị này mang tính chất tham khảo, có thể có sai số nhỏ tùy thuộc vào nhà sản xuất, hệ số công suất và hiệu suất thực tế của từng loại động cơ.

Khi chọn motor điện 220V hoặc motor điện pha 220V để sử dụng với biến tần, hãy luôn kiểm tra dòng điện danh định của biến tần phải lớn hơn hoặc bằng dòng định mức của động cơ ở điện áp 220V. Điều này đảm bảo biến tần không bị quá tải.

Hướng dẫn chọn thiết bị bảo vệ dựa trên dòng định mức

Sau khi đã tính toán và xác định được dòng điện định mức, bước tiếp theo vô cùng quan trọng là ứng dụng con số này vào thực tế để thiết lập một hệ thống bảo vệ an toàn cho toàn bộ mạch điện. Đây chính là cơ sở giúp bạn lựa chọn đúng thiết bị bảo vệ và đảm bảo hệ thống vận hành ổn định, bền bỉ.

• Chọn CB (Aptomat): Để bảo vệ an toàn cho động cơ điện, bạn nên chọn CB có dải dòng điện lớn hơn khoảng 1.2 đến 1.5 lần dòng định mức (Iđm). Điều này nhằm tránh CB nhảy ngay khi khởi động động cơ do dòng khởi động cao, nhưng vẫn đảm bảo bảo vệ hiệu quả khi xảy ra sự cố quá tải kéo dài hoặc ngắn mạch.
• Chọn Rơ le nhiệt: Hãy chỉnh núm xoay của rơ le nhiệt với mức dòng điện đo được khi máy đang chạy ổn định, thường vào khoảng 1.05 đến 1.1 lần Iđm. Rơ le nhiệt bảo vệ động cơ khỏi quá tải nhiệt, ngắt mạch khi dòng điện vượt quá giới hạn an toàn trong một khoảng thời gian nhất định, hạn chế ngắt nhầm dòng điện.
• Lưu ý với điện áp thấp: Nếu bạn đang sử dụng các hệ thống như mô tơ điện 220V, motor điện 1 pha 220V hoặc chạy qua biến tần, dòng điện Ampe thường cao hơn. Vì vậy, tuyệt đối không chọn dây dẫn quá nhỏ để tránh tình trạng không hoạt động được, gây hiện tượng động cơ bị lỗi, nóng máy và có thể dẫn đến cháy cách điện.

Lựa chọn dây dẫn và thiết bị bảo vệ khác

Ngoài CB và rơ le nhiệt, việc lựa chọn dây dẫn và các thiết bị bảo vệ khác cũng cần dựa trên cách tính dòng định mức động cơ 3 pha để đảm bảo an toàn và hiệu suất hệ thống.

• Dây dẫn điện: Tiết diện dây dẫn phải đủ lớn để chịu được dòng định mức của động cơ cộng thêm một hệ số an toàn, tránh quá nhiệt và sụt áp. Công thức chung để chọn tiết diện dây thường dựa vào mật độ dòng điện cho phép của vật liệu dây (đồng hoặc nhôm).
• Contactor (Khởi động từ): Phải có khả năng đóng cắt dòng định mức và chịu được dòng khởi động của động cơ. Kích thước contactor thường được chọn dựa trên công suất hoặc dòng định mức của động cơ.
• Thiết bị bảo vệ mất pha, ngược pha: Đối với động cơ 3 pha, việc mất pha hoặc chạy ngược pha có thể gây hư hỏng nghiêm trọng. Các rơ le bảo vệ mất pha hoặc bảo vệ thứ tự pha cần được tích hợp vào tủ điều khiển để tăng cường an toàn.

Việc đầu tư vào các thiết bị bảo vệ chất lượng, phù hợp với dòng định mức, là yếu tố then chốt để kéo dài tuổi thọ của motor điện và đảm bảo sự liên tục trong sản xuất.

Tầm quan trọng của chuẩn hiệu suất (IE Code) trong lựa chọn động cơ

Trong bối cảnh chi phí năng lượng ngày càng tăng, chuẩn hiệu suất (IE Code) của động cơ điện trở nên vô cùng quan trọng. Nó không chỉ ảnh hưởng đến cách tính dòng định mức động cơ 3 pha mà còn quyết định đáng kể đến chi phí vận hành lâu dài của các loại động cơ điện công nghiệp.

• IE1 (Standard Efficiency): Hiệu suất tiêu chuẩn, thường thấy ở các động cơ cũ hoặc động cơ giá rẻ. Có mức tổn thất năng lượng cao nhất.
• IE2 (High Efficiency): Hiệu suất cao, đáp ứng các yêu cầu tối thiểu về hiệu suất ở nhiều quốc gia. Giúp giảm đáng kể tổn thất năng lượng so với IE1.
• IE3 (Premium Efficiency): Hiệu suất cao cấp, là tiêu chuẩn bắt buộc hoặc khuyến nghị ở nhiều thị trường phát triển. Cung cấp hiệu suất tối ưu, tiết kiệm năng lượng đáng kể và giảm dòng điện định mức cho cùng một công suất.
• IE4 (Super Premium Efficiency): Hiệu suất siêu cao cấp, đại diện cho công nghệ tiên tiến nhất, mang lại mức tiết kiệm năng lượng tối đa.

Khi mua động cơ điện, đặc biệt là mua motor cho các ứng dụng công nghiệp, việc lựa chọn động cơ có chuẩn IE cao (IE2, IE3 trở lên) sẽ giúp giảm dòng điện định mức, tối ưu hóa chi phí điện năng và giảm tải cho hệ thống điện tổng thể. Điều này đặc biệt đúng với các động cơ điện nhập khẩu từ các thương hiệu uy tín, thường tuân thủ các chuẩn hiệu suất nghiêm ngặt.

Bảo vệ IP (Ingress Protection) và dòng định mức

Chỉ số IP (Ingress Protection) là một yếu tố quan trọng khác khi lựa chọn motor điện, đặc biệt cho các ứng dụng trong môi trường khắc nghiệt. Mặc dù không trực tiếp ảnh hưởng đến cách tính dòng định mức động cơ 3 pha, chỉ số IP lại quyết định độ bền và độ an toàn của động cơ trong môi trường làm việc, gián tiếp ảnh hưởng đến việc duy trì hiệu suất và dòng định mức ổn định.

• Ý nghĩa của chỉ số IP: Gồm hai chữ số. Chữ số đầu tiên (từ 0-6) chỉ mức độ bảo vệ chống lại vật thể rắn (bụi bẩn). Chữ số thứ hai (từ 0-9) chỉ mức độ bảo vệ chống lại chất lỏng (nước).
• Ví dụ IP55: Đây là chỉ số phổ biến cho động cơ điện công nghiệp. “5” đầu tiên nghĩa là bảo vệ chống bụi hoàn toàn (không cho bụi lọt vào làm ảnh hưởng hoạt động). “5” thứ hai nghĩa là bảo vệ chống lại các tia nước phun từ mọi hướng.
• Ảnh hưởng gián tiếp: Động cơ có chỉ số IP phù hợp sẽ ít bị hư hại do môi trường bên ngoài, giúp duy trì các thông số kỹ thuật (như hiệu suất và hệ số công suất) ổn định, từ đó đảm bảo dòng định mức không bị biến đổi bất thường do các yếu tố bên ngoài gây ra.

Khi mua motor điện cho môi trường có bụi, ẩm ướt hoặc hóa chất, việc chọn động cơ với chỉ số IP cao (như IP55, IP65, IP66) là cần thiết để đảm bảo độ bền và vận hành ổn định lâu dài.

Những lưu ý khi mua motor điện 3 pha và kiểm tra dòng định mức

Để đảm bảo đầu tư hiệu quả và hệ thống vận hành bền bỉ, việc nắm vững cách tính dòng định mức động cơ 3 pha là chưa đủ. Bạn cần có những lưu ý cụ thể khi mua motor điện.

• Đọc kỹ tem nhãn động cơ: Mọi thông số quan trọng như công suất (P), điện áp (U), dòng định mức (Iđm), hệ số công suất (cosφ), hiệu suất (η), tốc độ quay, tần số (Hz) và chuẩn bảo vệ IP đều được ghi rõ. Hãy đối chiếu các thông số này với yêu cầu của ứng dụng thực tế.
• Xác định đúng nhu cầu tải: Tránh mua motor điện có công suất quá lớn gây lãng phí hoặc quá nhỏ dẫn đến quá tải liên tục. Đánh giá chính xác loại tải (tải nhẹ, tải trung bình, tải nặng) và chế độ làm việc (liên tục, gián đoạn) để chọn motor phù hợp.
• Chọn nhà cung cấp uy tín: Mua motor từ các đơn vị cung cấp motor điện đáng tin cậy giúp đảm bảo chất lượng, nguồn gốc xuất xứ và chính sách bảo hành rõ ràng. Motordien.vn sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Motordien.vn, sẵn sàng tư vấn và hỗ trợ bạn lựa chọn motor tốt nhất.
• Kiểm tra chất lượng vật liệu: Đặc biệt là cuộn dây. Động cơ quấn dây đồng nguyên chất sẽ có dòng định mức ổn định hơn, ít sinh nhiệt và tuổi thọ cao hơn so với động cơ quấn dây nhôm, dù motor điện giá rẻ thường sử dụng dây nhôm.
• Lưu ý về môi trường hoạt động: Đối với môi trường đặc biệt như dễ cháy nổ, ẩm ướt, hóa chất, cần chọn động cơ điện chống cháy nổ hoặc có chỉ số IP cao tương ứng.

Việc tuân thủ những lưu ý này sẽ giúp bạn mua mô tơ điện đúng loại, đảm bảo an toàn kỹ thuật và hiệu quả kinh tế tối ưu.

Câu hỏi thường gặp

Kết luận

Việc nắm vững cách tính dòng định mức động cơ 3 pha không chỉ giúp bạn lựa chọn đúng thiết bị mà còn đảm bảo hệ thống điện vận hành an toàn, ổn định và tránh tình trạng quá tải. Đây là yếu tố quan trọng trong thiết kế tủ điện, lựa chọn dây dẫn và thiết bị bảo vệ phù hợp. Hiểu rõ các yếu tố ảnh hưởng và biết cách ứng dụng công thức vào thực tế sẽ giúp bạn tối ưu hóa hiệu suất và tuổi thọ của motor điện công nghiệp.

Nếu bạn cần tư vấn chi tiết hơn hoặc đang tìm kiếm giải pháp truyền động tối ưu, hãy liên hệ Motordien.vn để được hỗ trợ lựa chọn motor phù hợp với nhu cầu thực tế và ngân sách đầu tư. Motordien.vn cam kết cung cấp các loại động cơ điện chất lượng cao, từ động cơ điện 1 pha, động cơ điện 3 pha cho đến động cơ điện có phanh, động cơ điện chống cháy nổ, với đủ dải công suất từ động cơ điện dưới 3.7kW đến động cơ điện trên 3.7kW.
