Bạn đang tìm kiếm hướng dẫn chi tiết về cách đấu dây động cơ điện 1 pha, đặc biệt là motor 1 pha? Bạn muốn nắm rõ các kiểu đấu dây phổ biến và cách áp dụng chúng cho các thiết bị điện trong gia đình hoặc công việc?
Bài viết này của Thành Thái Motor sẽ cung cấp cho bạn cẩm nang toàn diện và dễ hiểu nhất về cách đấu dây motor 1 pha, từ việc nhận diện các đầu dây, đọc sơ đồ, đến kỹ thuật đấu tụ điện và phương pháp đảo chiều quay của motor. Với những kiến thức này, bạn sẽ tự tin hơn trong việc tự mình thực hiện các công việc sửa chữa và bảo trì liên quan đến động cơ điện 1 pha.
Giới thiệu chung về motor 1 pha
Motor 1 pha là gì?
Motor 1 pha, hay còn gọi là động cơ điện một pha, là loại động cơ vận hành bằng nguồn điện xoay chiều một pha. Đây là dòng motor được ứng dụng rộng rãi trong các thiết bị dân dụng và các hệ thống công nghiệp quy mô nhỏ nhờ tính tiện ích, dễ dàng vận hành và bảo dưỡng. So với động cơ 3 pha, động cơ 1 pha có kết cấu đơn giản hơn và có thể dễ dàng kết nối với hệ thống điện sinh hoạt thông thường.
Ứng dụng phổ biến của motor 1 pha
Động cơ điện 1 pha được sử dụng rộng rãi trong nhiều lĩnh vực, cụ thể như:
Thiết bị gia đình: Quạt điện, máy bơm nước dân dụng, máy giặt, tủ lạnh, máy hút bụi, máy xay sinh tố, điều hòa không khí.
Công nghiệp: Máy bơm nước cỡ nhỏ, máy nén khí loại mini, máy khoan, máy mài, các dụng cụ máy móc nhỏ, hệ thống thông gió.
Nông nghiệp: Máy bơm nước phục vụ tưới tiêu, các loại máy xay xát ngũ cốc nhỏ.
Nhờ sự linh hoạt và tính dễ sử dụng, motor điện 1 pha đã trở thành một phần không thể thiếu trong cuộc sống hàng ngày cũng như trong các hoạt động sản xuất quy mô vừa và nhỏ.

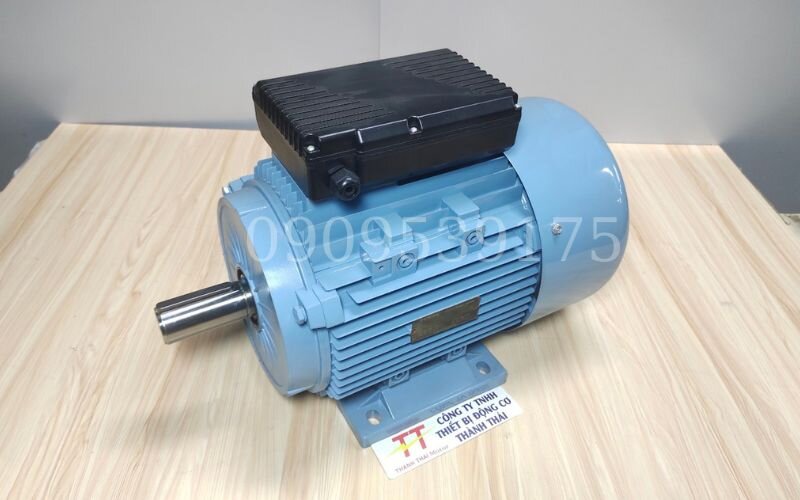

Định nghĩa motor 1 pha
Các loại motor 1 pha phổ biến theo số đầu dây
Khi thực hiện đấu nối motor 1 pha, việc xác định số lượng đầu dây dẫn ra là một yếu tố then chốt. Số lượng đầu dây khác nhau sẽ tương ứng với các sơ đồ đấu nối riêng biệt. Dưới đây là phân loại các động cơ 1 pha thường gặp dựa trên số lượng dây dẫn:
Motor 1 pha có 3 đầu dây
Motor 1 pha với 3 dây là loại đơn giản nhất, thường được tìm thấy trong các thiết bị cũ hoặc motor công suất thấp. Việc đấu nối cho motor 1 pha 3 dây khá dễ dàng, tuy nhiên, điều quan trọng là phải xác định chính xác chức năng của từng đầu dây.
Motor 1 pha có 4 đầu dây
Đây là dạng motor phổ biến nhất, thường xuất hiện trong các thiết bị gia đình như quạt điện hoặc máy bơm nước công suất nhỏ. Sơ đồ đấu nối cho motor điện 1 pha có 4 dây thường bao gồm hai cuộn dây chính: cuộn dây chạy và cuộn dây khởi động, đảm bảo motor có thể khởi động và vận hành ổn định.
Motor 1 pha có 5 đầu dây
Dòng motor này thường có thêm một dây dẫn phụ trợ, phục vụ cho việc điều chỉnh tốc độ hoặc thay đổi hướng quay. Công việc đấu nối motor 1 pha 5 dây đòi hỏi người thực hiện phải có kiến thức chuyên môn và kinh nghiệm nhất định.
Motor 1 pha có 6 đầu dây
Motor loại này mang đến nhiều lựa chọn đấu dây khác nhau cho người dùng, cho phép điều chỉnh tốc độ, mô-men khởi động và chiều quay của motor. Chúng thường được sử dụng trong các ứng dụng công nghiệp yêu cầu tính linh hoạt cao trong vận hành.

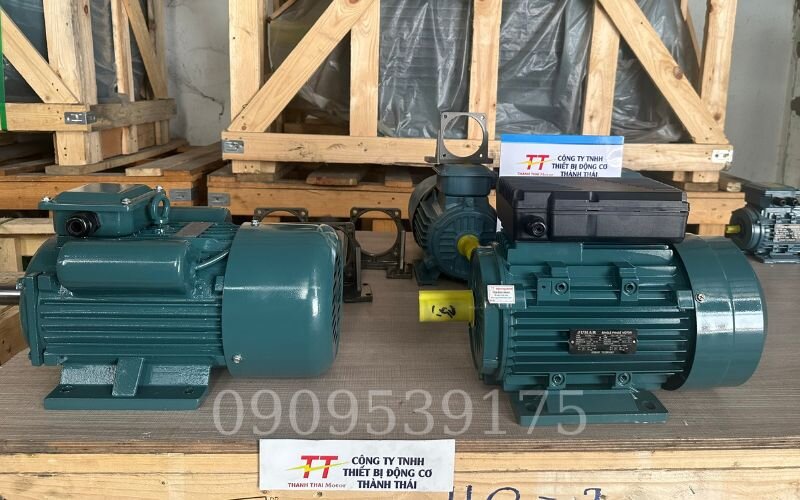

Tại sao cần nắm rõ cách đấu dây motor 1 pha
Cách xác định các đầu dây motor 1 pha
Trước khi tiến hành đấu nối, việc nhận diện chính xác từng đầu dây của motor là cực kỳ quan trọng. Nếu đấu sai, motor có thể không hoạt động, bị hư hỏng hoặc vận hành không đúng với thiết kế. Dưới đây là hướng dẫn chi tiết để bạn có thể xác định các đầu dây motor 1 pha một cách hiệu quả:
Hướng dẫn sử dụng đồng hồ vạn năng đo điện trở

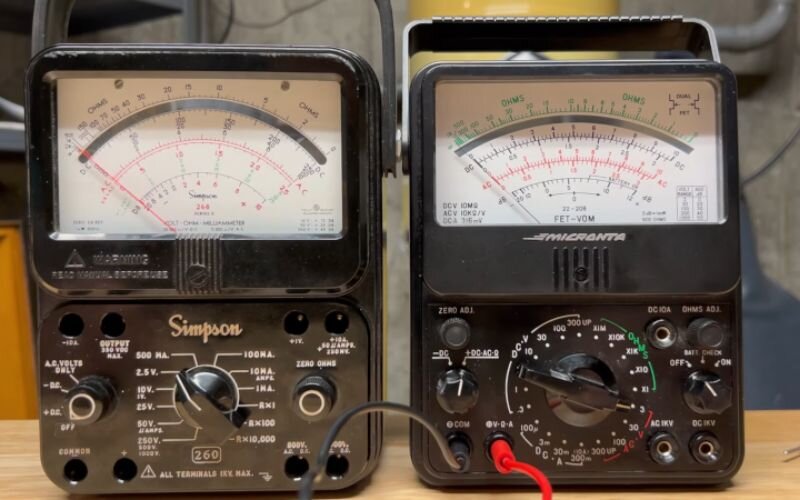

Đồng hồ vạn năng là công cụ không thể thiếu để xác định các đầu dây của motor 1 pha. Bạn cần chuẩn bị một chiếc đồng hồ vạn năng đang hoạt động tốt và thực hiện các bước sau:
Bước 1: Chuyển đồng hồ sang chế độ đo điện trở (ký hiệu Ω).
Bước 2: Chạm hai que đo của đồng hồ vào nhau để kiểm tra độ chính xác. Kim đồng hồ hoặc màn hình hiển thị phải chỉ về 0 hoặc một giá trị rất nhỏ.
Bước 3: Tiến hành đo điện trở giữa từng cặp dây dẫn ra của motor. Ghi lại các giá trị điện trở mà bạn đo được.
Phân biệt dây R (dây chạy), dây S (dây đề), dây C (dây chung)
Sau khi hoàn tất việc đo điện trở giữa các cặp dây, bạn sẽ có các giá trị khác nhau. Dựa vào các giá trị này, bạn có thể phân biệt được dây R (dây chạy), dây S (dây đề) và dây C (dây chung):
Dây chung (C): Là dây có giá trị điện trở thấp nhất khi đo với hai dây còn lại.
Dây chạy (R): Là dây có giá trị điện trở cao hơn so với dây chung (C).
Dây đề (S): Là dây có giá trị điện trở cao nhất khi đo với dây chung (C).
Lưu ý: Trong một số trường hợp đặc biệt, dây đề có thể có điện trở thấp hơn dây chạy. Để đảm bảo độ chính xác cao nhất, bạn nên tham khảo sơ đồ đấu dây đi kèm với motor hoặc tìm lời khuyên từ những người có chuyên môn.
Xác định các cuộn dây đề và cuộn dây chạy trên motor
Ngoài việc xác định các đầu dây, bạn cũng cần nhận biết cuộn dây đề (starting winding) và cuộn dây chạy (running winding) của motor. Điều này đặc biệt quan trọng khi lắp đặt tụ điện cho motor. Thông thường, cuộn dây chạy có số vòng dây nhiều hơn và tiết diện dây lớn hơn so với cuộn dây đề. Điều này giúp cuộn dây chạy có khả năng chịu tải dòng điện lớn hơn trong suốt quá trình hoạt động liên tục.
Xác định các đầu dây trong motor 1 pha
Sơ đồ đấu dây motor 1 pha chuẩn theo từng loại
Sau khi đã nhận diện thành công các đầu dây, bước tiếp theo là thực hiện đấu nối theo sơ đồ thích hợp. Dưới đây là các sơ đồ đấu dây motor 1 pha tiêu chuẩn cho từng loại phổ biến:
Sơ đồ đấu dây motor 1 pha 3 đầu dây
Việc đấu tụ cho motor 1 pha 3 dây khá đơn giản. Bạn chỉ cần xác định dây chung (C) và hai dây còn lại. Một dây được kết nối trực tiếp với nguồn điện, dây còn lại sẽ được nối với tụ điện rồi từ tụ điện nối vào nguồn. Sơ đồ đấu dây như sau:
Dây C (dây chung): Nối trực tiếp vào một cực của nguồn điện.
Một trong hai dây còn lại: Nối trực tiếp vào cực còn lại của nguồn điện.
Dây cuối cùng: Nối với một đầu của tụ điện, đầu còn lại của tụ điện sẽ nối vào cực còn lại của nguồn điện.
Sơ đồ đấu dây motor 1 pha 4 đầu dây
Motor 1 pha 4 dây là loại phổ biến nhất hiện nay. Sơ đồ đấu dây cho loại motor này được thực hiện như sau:
Xác định cuộn dây chạy và cuộn dây đề: Dùng đồng hồ vạn năng để đo điện trở giữa các cặp dây. Cuộn dây có điện trở nhỏ hơn là cuộn dây chạy, cuộn dây có điện trở lớn hơn là cuộn dây đề.
Kết nối nguồn điện: Một cực của nguồn điện sẽ được nối vào một đầu của cuộn dây chạy. Cực còn lại của nguồn điện nối vào một đầu của cuộn dây đề.
Kết nối tụ điện: Đầu còn lại của cuộn dây đề sẽ nối với một đầu của tụ điện. Đầu còn lại của tụ điện sau đó sẽ nối với đầu còn lại của cuộn dây chạy.
Sơ đồ đấu dây motor 1 pha 5 đầu dây
Motor 1 pha 5 dây thường có thêm một đầu dây phục vụ cho việc điều chỉnh tốc độ hoặc thay đổi chiều quay. Sơ đồ đấu dây cho loại motor này phức tạp hơn đáng kể và đòi hỏi phải được thực hiện bởi người có kinh nghiệm chuyên môn.
Sơ đồ đấu dây motor 1 pha 6 đầu dây
Motor 1 pha 6 dây mang đến nhiều lựa chọn đấu nối linh hoạt. Bạn có thể thực hiện đấu nối để thay đổi tốc độ, mô-men khởi động và chiều quay của motor. Sơ đồ đấu dây cho loại motor này là phức tạp nhất và cần được nghiên cứu kỹ lưỡng trước khi tiến hành.

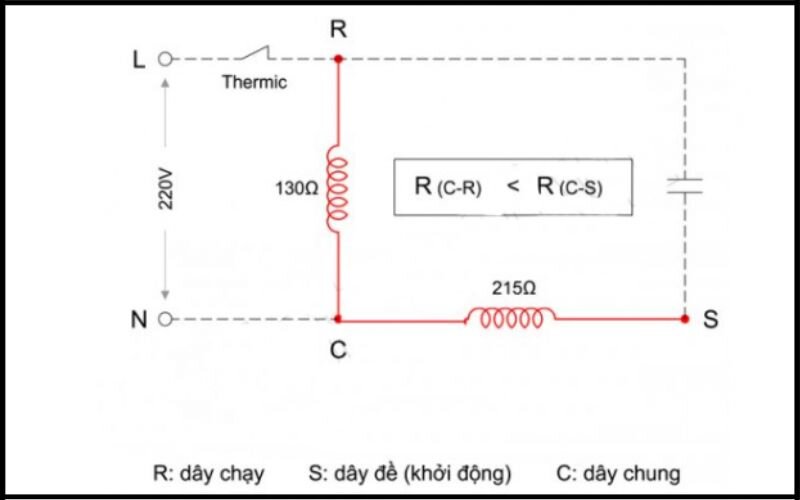

Sơ đồ đấu dây motor 1 pha 3 dây
Hướng dẫn cách đấu tụ điện cho motor 1 pha
Tụ điện đóng vai trò then chốt trong quá trình khởi động và duy trì hoạt động của motor 1 pha. Việc đấu nối tụ điện đúng cách sẽ giúp motor hoạt động ổn định và đạt được hiệu suất tối ưu.
Vai trò của tụ điện trong motor 1 pha
Trong motor 1 pha, tụ điện có chức năng tạo ra sự lệch pha giữa dòng điện và điện áp, từ đó sinh ra mô-men khởi động ban đầu cho motor. Nếu không có tụ điện hoặc tụ điện bị hỏng, motor 1 pha sẽ không có khả năng tự khởi động được.
Cách nối tụ vào motor 1 pha đúng kỹ thuật
Quá trình nối tụ điện vào motor 1 pha cần tuân thủ đúng các nguyên tắc kỹ thuật để đảm bảo an toàn và hiệu quả hoạt động. Bạn cần xác định đúng cực của tụ điện và nối chúng vào các đầu dây tương ứng của motor theo sơ đồ.
Các loại tụ điện thường dùng và cách chọn tụ phù hợp
Có hai loại tụ điện phổ biến được dùng trong motor 1 pha là tụ khởi động (starting capacitor) và tụ làm việc (running capacitor). Tụ khởi động có điện dung lớn hơn và chỉ được kích hoạt trong giai đoạn khởi động motor. Tụ làm việc có điện dung nhỏ hơn và hoạt động liên tục trong suốt quá trình motor vận hành. Khi lựa chọn tụ điện, bạn cần đặc biệt chú ý đến các thông số điện áp và điện dung của tụ, đảm bảo chúng phải phù hợp với thông số kỹ thuật đã được nhà sản xuất quy định cho motor.

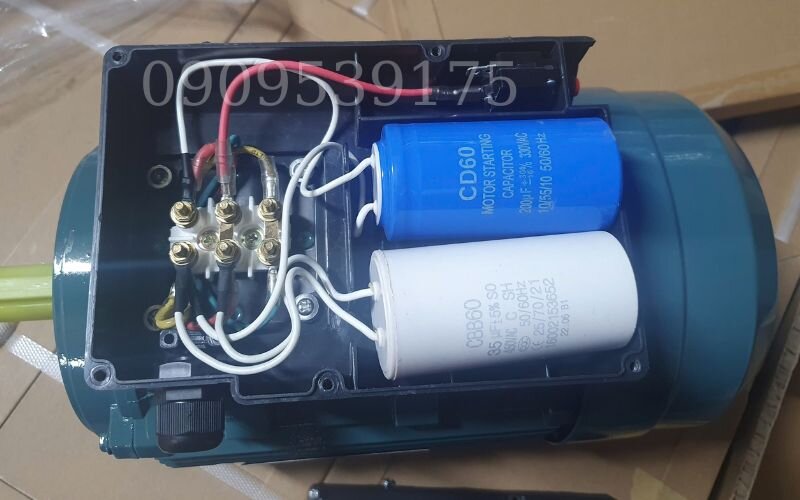

Hướng dẫn thực hiện sơ đồ đấu dây motor 1 pha 3 dây
Cách đấu dây motor 1 pha đúng kỹ thuật và an toàn
Để đảm bảo an toàn tuyệt đối và hiệu quả vận hành khi thực hiện đấu nối motor 1 pha, bạn cần nghiêm túc tuân thủ các nguyên tắc sau:
Ngắt nguồn điện trước khi đấu dây
Đây là nguyên tắc an toàn quan trọng hàng đầu. Trước khi tiến hành bất kỳ thao tác nào liên quan đến hệ thống điện, bạn bắt buộc phải ngắt hoàn toàn nguồn điện để phòng tránh nguy cơ điện giật và các tai nạn không mong muốn.
Thao tác đấu dây và nối các đầu dây đúng chuẩn
Việc đấu nối dây điện cần được thực hiện một cách cẩn trọng và chính xác. Hãy sử dụng các dụng cụ chuyên dụng phù hợp để đảm bảo tất cả các mối nối đều chắc chắn, an toàn và có độ bền cao. Tuyệt đối tránh để các đầu dây bị hở hoặc có khả năng chạm vào nhau, gây chập cháy.
Kiểm tra hoạt động motor sau khi đấu dây
Sau khi đã hoàn tất việc đấu nối, bạn cần kiểm tra kỹ lưỡng toàn bộ hệ thống trước khi cấp điện cho motor. Đảm bảo rằng tất cả các mối nối đều vững chắc, không có dây nào bị hở hoặc tiếp xúc sai vị trí. Sau đó, hãy cấp điện cho motor và quan sát kỹ lưỡng xem motor có hoạt động trơn tru không. Nếu motor không khởi động hoặc phát ra những tiếng ồn bất thường, hãy ngắt điện ngay lập tức và kiểm tra lại toàn bộ các mối nối.
Cách đảo chiều quay motor 1 pha đơn giản
Trong nhiều ứng dụng thực tế, việc đảo chiều quay của motor là một yêu cầu cần thiết. Dưới đây là hướng dẫn cách thực hiện đảo chiều quay motor 1 pha một cách dễ dàng:
Lý do cần đảo chiều motor 1 pha
Việc đảo chiều quay của motor 1 pha có thể cần thiết trong nhiều ứng dụng, ví dụ như:
Máy bơm nước: Đảo chiều quay để thay đổi hướng hút hoặc đẩy nước theo nhu cầu sử dụng.
Quạt điện: Đảo chiều quay để chuyển đổi giữa chế độ thổi gió và hút gió.
Máy tời: Đảo chiều quay để thực hiện các chức năng nâng hoặc hạ vật nặng.
Hướng dẫn chi tiết cách đổi dây để đảo chiều
Phương pháp đảo chiều quay motor 1 pha sẽ thay đổi tùy thuộc vào loại motor và sơ đồ đấu dây cụ thể. Thông thường, để đảo chiều quay, bạn cần hoán đổi vị trí hai đầu dây của cuộn dây đề hoặc cuộn dây chạy. Tuy nhiên, điều quan trọng là bạn phải tham khảo sơ đồ đấu dây chi tiết của motor mà bạn đang sử dụng để thực hiện đúng cách và an toàn.

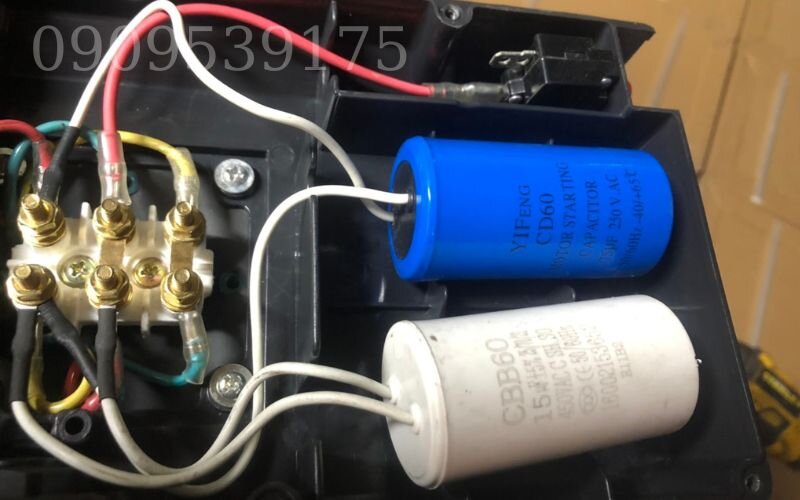

Ảnh hưởng của việc đấu sai dây là gì?
Khắc phục sự cố motor 1 pha không khởi động hoặc quay sai chiều
Trong quá trình vận hành, motor 1 pha có thể gặp phải một số vấn đề như không thể khởi động hoặc quay sai hướng. Dưới đây là tổng hợp các nguyên nhân phổ biến và cách xử lý hiệu quả:
Nguyên nhân thường gặp
Đấu sai dây: Đây là nguyên nhân hàng đầu khiến motor không khởi động hoặc quay không đúng chiều.
Tụ điện bị hỏng: Tụ điện bị lỗi sẽ không cung cấp đủ mô-men khởi động cần thiết cho motor.
Cuộn dây bị cháy: Cuộn dây bị hư hỏng sẽ làm thay đổi điện trở, dẫn đến motor không thể hoạt động.
Nguồn điện yếu: Nguồn điện không đủ mạnh sẽ không cung cấp đủ năng lượng để motor có thể khởi động.
Cách xử lý và kiểm tra lại dây đấu
Khi motor gặp sự cố, bạn cần kiểm tra kỹ lưỡng lại tất cả các mối nối, tụ điện và các cuộn dây của motor. Hãy sử dụng đồng hồ vạn năng để đo điện trở và xác định xem có bất kỳ bộ phận nào bị hỏng hay không. Nếu phát hiện đấu sai dây, bạn cần điều chỉnh lại theo đúng sơ đồ. Trong trường hợp tụ điện bị hỏng, hãy thay thế bằng một tụ điện mới có thông số kỹ thuật tương đương. Nếu cuộn dây bị cháy, giải pháp tốt nhất là thay thế motor mới.
Để đảm bảo an toàn tuyệt đối và hiệu quả cao nhất trong quá trình đấu nối motor 1 pha, bạn cần ghi nhớ và tuân thủ những điểm quan trọng sau:
Đảm bảo an toàn điện
Luôn luôn ngắt hoàn toàn nguồn điện trước khi bạn thực hiện bất kỳ thao tác nào liên quan đến hệ thống điện. Hãy trang bị đầy đủ các thiết bị bảo hộ cá nhân như găng tay cách điện, kính bảo hộ để phòng tránh nguy cơ điện giật hoặc các tai nạn lao động khác.
Sử dụng thiết bị đo chính xác
Sử dụng đồng hồ vạn năng có độ chính xác cao để đo điện trở và nhận diện chính xác các đầu dây của motor. Tránh sử dụng các thiết bị đo kém chất lượng, vì chúng có thể dẫn đến sai sót nghiêm trọng trong quá trình đấu dây.
Bảo dưỡng và kiểm tra định kỳ motor
Thực hiện việc kiểm tra và bảo dưỡng motor định kỳ là rất quan trọng để đảm bảo motor hoạt động ổn định và kéo dài tuổi thọ sử dụng. Hãy thường xuyên vệ sinh motor, bôi trơn các bộ phận chuyển động và kiểm tra kỹ lưỡng các mối nối để kịp thời phát hiện và xử lý sớm các vấn đề tiềm ẩn.
